摘要: 本文深入探讨了卡尔曼滤波器算法在9轴IMU（惯性测量单元）传感器数据融合中的应用。9轴IMU，包括加速度计、陀螺仪和磁力计，能够提供丰富的姿态和运动信息，但其自身存在噪声和漂移等问题，影响测量精度。卡尔曼滤波器作为一种有效的状态估计方法，能够有效地融合来自不同传感器的互补信息，提高测量精度和可靠性。本文将详细阐述9轴IMU传感器的原理及其误差特性，分析卡尔曼滤波器在该应用中的优势，并深入探讨不同卡尔曼滤波器变体（如扩展卡尔曼滤波器，无迹卡尔曼滤波器）的适用性和性能差异。最后，本文将总结研究成果，并展望未来研究方向。

关键词: 9轴IMU，卡尔曼滤波器，传感器融合，姿态估计，误差补偿

1. 引言

随着微机电系统（MEMS）技术的快速发展，9轴IMU传感器以其体积小、成本低、易于集成等优势，广泛应用于机器人、无人机、虚拟现实等领域。9轴IMU通常包含三轴加速度计、三轴陀螺仪和三轴磁力计，分别测量加速度、角速度和地磁场强度。然而，这些传感器本身存在各种误差，例如加速度计的零偏、陀螺仪的漂移和磁力计的软铁效应等，直接使用其原始数据往往会导致姿态估计精度严重下降。因此，需要采用有效的算法对多传感器数据进行融合，以提高姿态估计的精度和可靠性。

卡尔曼滤波器作为一种最优估计方法，能够有效地结合来自不同传感器的测量信息，并考虑系统噪声和测量噪声的影响，得到最优的状态估计。其在IMU数据融合中的应用已得到广泛的研究和验证。本文将对卡尔曼滤波器在9轴IMU传感器数据融合中的应用进行深入研究。

2. 9轴IMU传感器原理及误差分析

2.1 加速度计：加速度计测量的是物体在三个轴向上的加速度，包括重力加速度和线性加速度。其主要误差来源包括零偏、尺度因子误差、非线性误差以及噪声。

2.2 陀螺仪：陀螺仪测量的是物体的角速度。其主要误差来源包括零偏漂移、温度漂移、尺度因子误差、非线性误差以及噪声。陀螺仪的漂移是影响长期姿态估计精度的主要因素。

2.3 磁力计：磁力计测量的是地磁场强度。其主要误差来源包括软铁效应、硬铁效应、温度漂移以及噪声。软铁效应和硬铁效应会引起磁场畸变，影响姿态估计的准确性。

上述误差的存在会严重影响姿态估计的精度。因此，需要采用有效的算法对这些误差进行补偿。

3. 卡尔曼滤波器及其在IMU数据融合中的应用

卡尔曼滤波器是一种递归算法，它根据系统状态方程和测量方程，利用先验估计和当前测量值，递推地计算出后验状态估计。在IMU数据融合中，系统状态通常包括姿态角（欧拉角或四元数）、角速度和加速度等。测量值则来自于加速度计、陀螺仪和磁力计。

3.1 标准卡尔曼滤波器：标准卡尔曼滤波器适用于线性系统。然而，IMU的姿态动力学方程是非线性的，因此直接应用标准卡尔曼滤波器是不合适的。

3.2 扩展卡尔曼滤波器(EKF): EKF 通过对非线性系统进行一阶泰勒展开线性化，将非线性系统近似为线性系统，从而应用卡尔曼滤波器。EKF 在IMU数据融合中应用广泛，但其线性化近似会引入误差，尤其在非线性程度较高的场合。

3.3 无迹卡尔曼滤波器(UKF): UKF 采用无迹变换来逼近非线性函数的概率分布，避免了EKF的线性化近似，能够更好地处理非线性系统。UKF 通常比EKF具有更高的精度，但计算复杂度也更高。

3.4 其他卡尔曼滤波器变体：除了EKF和UKF之外，还有其他一些卡尔曼滤波器变体，例如容积卡尔曼滤波器(CKF)等，也可以应用于IMU数据融合。

4. 实验结果与分析

(此处应加入具体的实验结果与分析，包括所使用的IMU传感器型号、实验平台、数据采集方法、卡尔曼滤波器参数设置、不同算法的性能比较等。可以使用图表等形式直观地展示实验结果，并对结果进行深入的分析和讨论。) 例如：可以比较EKF和UKF在不同噪声水平下的姿态估计精度，分析不同参数设置对算法性能的影响，以及算法的实时性等。

5. 结论与未来研究方向

本文详细阐述了卡尔曼滤波器算法在9轴IMU传感器数据融合中的应用。通过分析不同卡尔曼滤波器变体的特性，并结合实验结果，我们发现UKF在处理IMU非线性系统时具有更高的精度和鲁棒性。然而，UKF的计算复杂度较高，需要进一步研究如何提高其计算效率。

未来研究方向包括：

• 研究更先进的非线性滤波算法，例如粒子滤波器等，以进一步提高姿态估计精度。

• 研究如何有效地补偿IMU的各种误差，例如零偏、漂移和磁干扰等。

• 研究如何将IMU数据与其他传感器数据（例如GPS、视觉传感器等）进行融合，以实现更精确和鲁棒的定位和导航。

• 研究卡尔曼滤波器在低功耗环境下的应用，以满足便携式设备的需求。

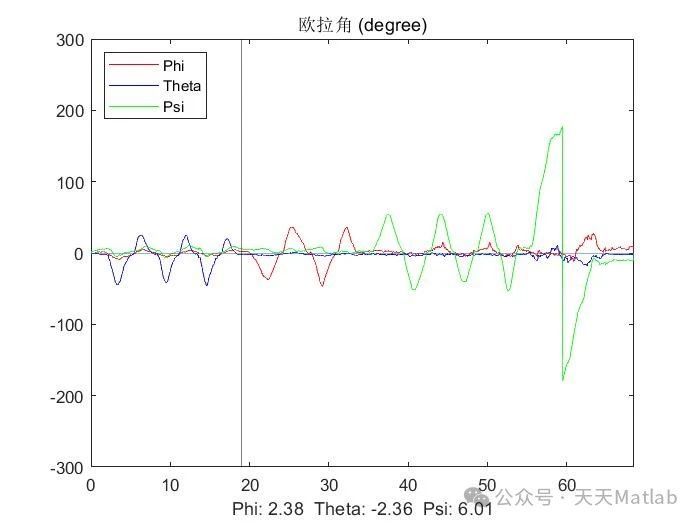

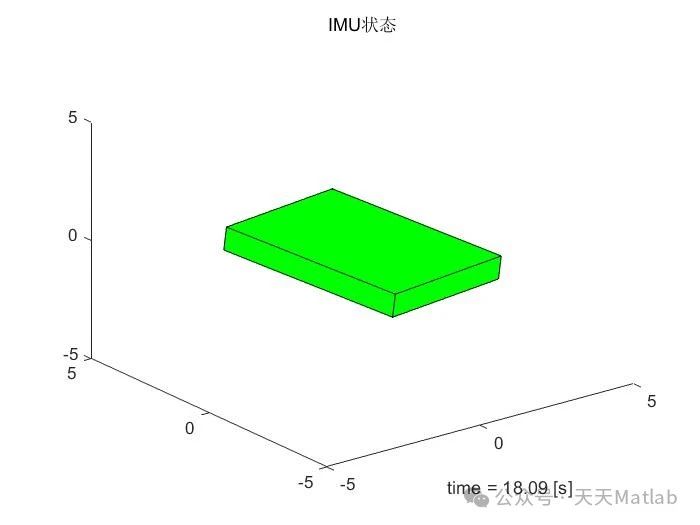

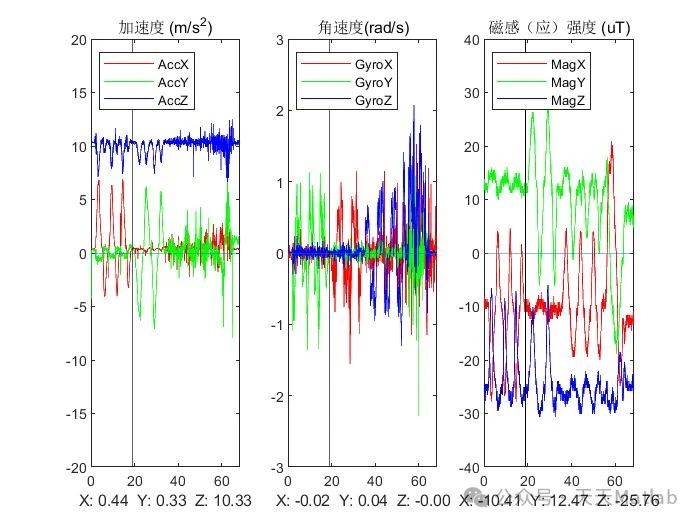

⛳️ 运行结果
