谈谈MPU6050的数据融合 一阶滤波 卡尔曼滤波



首先要明确，MPU6050 是一款姿态传感器，使用它就是为了得到待测物体（如四轴、平衡小车） x、y、z 轴的倾角（俯仰角 Pitch、滚转角 Roll、偏航角 Yaw） 。我们通过 I2C 读取到 MPU6050 的六个数据（三轴加速度 AD 值、三轴角速度 AD 值）经过姿态融合后就可以得到 Pitch、Roll、Yaw 角。

本帖主要介绍三种姿态融合算法：四元数法 、一阶互补算法和卡尔曼滤波算法。

一、四元数法

关于四元数的一些概念和计算就不写上来了，我也不懂。我能告诉你的是：通过下面的算法，可以把六个数据转化成四元数（q0、q1、q2、q3），然后四元数转化成欧拉角（P、R、Y 角）。

虽然 MPU6050 自带的 DMP库可以直接输出四元数，减轻 STM32 的运算负担， 这里在此没有使用，因为我是用 STM32 的硬件 I2C 读取 MPU6050 数据的（http://bbs.elecfans.com/forum.ph ... 4&page=1#pid3625735），DMP库需要对 I2C 函数进行修改，如 DMP 库中的 I2C 写：i2c_write(st.hw->addr, st.reg->pwr_mgmt_1, 1, &(data[0]))；有4个输入变量，而 STM32 硬件 I2C 的 I2C 写为：void MPU6050_I2C_ByteWrite(u8 slaveAddr, u8 pBuffer, u8 writeAddr)，只有 3 个输入量（这之间的差异好像是由于 MPU6050 的 DMP 库是针对 MSP430 单片机写的），所以必须进行修改，但是改固件库是一件很痛苦的事，你们应该都懂。当然，如果你用模拟 I2C 的话，是容易实现的，网上的 DMP 移植几乎都是基于模拟 I2C 的。

1.


复制代码

#include<math.h>

#include "stm32f10x.h"

//---------------------------------------------------------------------------------------------------

// 变量定义

#define Kp 100.0f                        // 比例增益支配率收敛到加速度计/磁强计

#define Ki 0.002f                // 积分增益支配率的陀螺仪偏见的衔接

#define halfT 0.001f                // 采样周期的一半

float q0 = 1, q1 = 0, q2 = 0, q3 = 0;          // 四元数的元素，代表估计方向

float exInt = 0, eyInt = 0, ezInt = 0;        // 按比例缩小积分误差

float Yaw,Pitch,Roll;  //偏航角，俯仰角，翻滚角

void IMUupdate(float gx, float gy, float gz, float ax, float ay, float az)

{

        float norm;

        float vx, vy, vz;

        float ex, ey, ez;

        // 测量正常化

        norm = sqrt(ax*ax + ay*ay + az*az);

        ax = ax / norm;                   //单位化

        ay = ay / norm;

        az = az / norm;

        // 估计方向的重力

        vx = 2*(q1*q3 - q0*q2);

        vy = 2*(q0*q1 + q2*q3);

        vz = q0*q0 - q1*q1 - q2*q2 + q3*q3;

        // 错误的领域和方向传感器测量参考方向之间的交叉乘积的总和

        ex = (ay*vz - az*vy);

        ey = (az*vx - ax*vz);

        ez = (ax*vy - ay*vx);

        // 积分误差比例积分增益

        exInt = exInt + ex*Ki;

        eyInt = eyInt + ey*Ki;

        ezInt = ezInt + ez*Ki;

        // 调整后的陀螺仪测量

        gx = gx + Kp*ex + exInt;

        gy = gy + Kp*ey + eyInt;

        gz = gz + Kp*ez + ezInt;

        // 整合四元数率和正常化

        q0 = q0 + (-q1*gx - q2*gy - q3*gz)*halfT;

        q1 = q1 + (q0*gx + q2*gz - q3*gy)*halfT;

        q2 = q2 + (q0*gy - q1*gz + q3*gx)*halfT;

        q3 = q3 + (q0*gz + q1*gy - q2*gx)*halfT;

        // 正常化四元

        norm = sqrt(q0*q0 + q1*q1 + q2*q2 + q3*q3);

        q0 = q0 / norm;

        q1 = q1 / norm;

        q2 = q2 / norm;

        q3 = q3 / norm;

        Pitch  = asin(-2 * q1 * q3 + 2 * q0* q2)* 57.3; // pitch ,转换为度数

        Roll = atan2(2 * q2 * q3 + 2 * q0 * q1, -2 * q1 * q1 - 2 * q2* q2 + 1)* 57.3; // rollv

        //Yaw = atan2(2*(q1*q2 + q0*q3),q0*q0+q1*q1-q2*q2-q3*q3) * 57.3;                //此处没有价值，注掉

}

要注意的的是，四元数算法输出的是三个量 Pitch、Roll 和 Yaw，运算量很大。而像平衡小车这样的例子只需要一个角（Pitch 或 Roll ）就可以满足工作要求，个人觉得做平衡小车最好不用四元数法。

二、一阶互补算法

MPU6050 可以输出三轴的加速度和角速度。通过加速度和角速度都可以得到 Pitch 和 Roll 角（加速度不能得到 Yaw 角），就是说有两组 Pitch、Roll 角，到底应该选哪组呢？别急，先分析一下。MPU6050 的加速度计和陀螺仪各有优缺点，三轴的加速度值没有累积误差，且通过算 tan()  可以得到倾角，但是它包含的噪声太多（因为待测物运动时会产生加速度，电机运行时振动会产生加速度等），不能直接使用；陀螺仪对外界振动影响小，精度高，通过对角速度积分可以得到倾角，但是会产生累积误差。所以，不能单独使用 MPU6050 的加速度计或陀螺仪来得到倾角，需要互补。一阶互补算法的思想就是给加速度和陀螺仪不同的权值，把它们结合到一起，进行修正。得到 Pitch 角的程序如下：

1.


复制代码

//一阶互补滤波

float K1 =0.1; // 对加速度计取值的权重

float dt=0.001;//注意：dt的取值为滤波器采样时间

float angle;

angle_ax=atan(ax/az)*57.3;     //加速度得到的角度

gy=(float)gyo[1]/7510.0;       //陀螺仪得到的角速度

Pitch = yijiehubu(angle_ax,gy);

float yijiehubu(float angle_m, float gyro_m)//采集后计算的角度和角加速度

{

     angle = K1 * angle_m + (1-K1) * (angle + gyro_m * dt);

     return angle;

}

互补算法只能得到一个倾角，这在平衡车项目中够用了，而在四轴飞行器设计中还需要 Roll 和 Yaw，就需要两个 互补算法，我是这样写的，注意变量不要搞混：

1.


复制代码

//一阶互补滤波

float K1 =0.1; // 对加速度计取值的权重

float dt=0.001;//注意：dt的取值为滤波器采样时间

float angle_P,angle_R;

float yijiehubu_P(float angle_m, float gyro_m)//采集后计算的角度和角加速度

{

     angle_P = K1 * angle_m + (1-K1) * (angle_P + gyro_m * dt);

         return angle_P;

}

float yijiehubu_R(float angle_m, float gyro_m)//采集后计算的角度和角加速度

{

     angle_R = K1 * angle_m + (1-K1) * (angle_R + gyro_m * dt);

         return angle_R;

}

单靠 MPU6050 无法准确得到 Yaw 角，需要和地磁传感器结合使用。

三、卡尔曼滤波

其实卡尔曼滤波和一阶互补有些相似，输入也是一样的。卡尔曼原理以及什么5个公式等等的，我也不太懂，就不写了，感兴趣的话可以上网查。在此给出具体程序，和一阶互补算法一样，每次卡尔曼滤波只能得到一个方向的角度。

1.


复制代码

#include<math.h>

#include "stm32f10x.h"

#include "Kalman_Filter.h"

//卡尔曼滤波参数与函数

float dt=0.001;//注意：dt的取值为kalman滤波器采样时间

float angle, angle_dot;//角度和角速度

float P[2][2] = {{ 1, 0 },

                 { 0, 1 }};

float Pdot[4] ={ 0,0,0,0};

float Q_angle=0.001, Q_gyro=0.005; //角度数据置信度,角速度数据置信度

float R_angle=0.5 ,C_0 = 1;

float q_bias, angle_err, PCt_0, PCt_1, E, K_0, K_1, t_0, t_1;

//卡尔曼滤波

float Kalman_Filter(float angle_m, float gyro_m)//angleAx 和 gyroGy

{

        angle+=(gyro_m-q_bias) * dt;

        angle_err = angle_m - angle;

        Pdot[0]=Q_angle - P[0][1] - P[1][0];

        Pdot[1]=- P[1][1];

        Pdot[2]=- P[1][1];

        Pdot[3]=Q_gyro;

        P[0][0] += Pdot[0] * dt;

        P[0][1] += Pdot[1] * dt;

        P[1][0] += Pdot[2] * dt;

        P[1][1] += Pdot[3] * dt;

        PCt_0 = C_0 * P[0][0];

        PCt_1 = C_0 * P[1][0];

        E = R_angle + C_0 * PCt_0;

        K_0 = PCt_0 / E;

        K_1 = PCt_1 / E;

        t_0 = PCt_0;

        t_1 = C_0 * P[0][1];

        P[0][0] -= K_0 * t_0;

        P[0][1] -= K_0 * t_1;

        P[1][0] -= K_1 * t_0;

        P[1][1] -= K_1 * t_1;

        angle += K_0 * angle_err; //最优角度

        q_bias += K_1 * angle_err;

        angle_dot = gyro_m-q_bias;//最优角速度

        return angle；

}

作个总结：三种融合算法都能够输出姿态角（Pitch 和 Roll ），一次四元数法可以输出 P、R、Y 三个倾角，计算量比较大。一阶互补和卡尔曼滤波每次只能输出一个轴的姿态角。

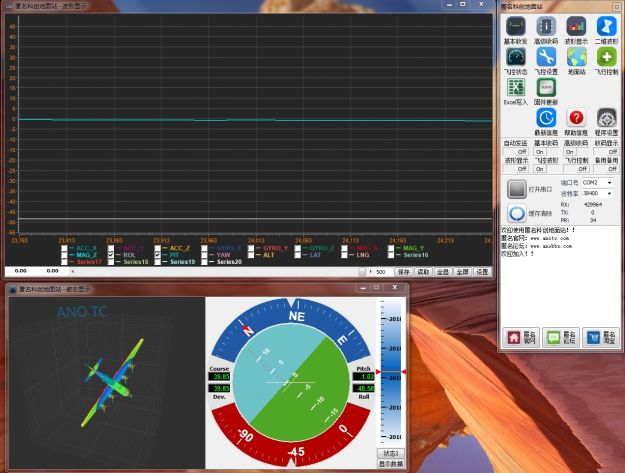

注：使用“匿名地面站”上位机软件，给调试过程带来了很大便捷。软件可在附件中下载。

通过上位机可以看到，姿态融合成功！
