🔥 内容介绍

在系统控制领域，在满足约束条件的理论保证下实现最优轨迹跟踪仍然是一个重大的挑战。本文提出了一种新颖的基于凸组合约束的数据驱动预测控制方案，用于处理噪声环境下的未知线性时不变 (LTI) 系统。通过将凸组合约束融入经典的数据高效预测控制 (DeePC) 算法，所提出的算法减少了系统行为与标称值的偏差，从而提高了轨迹跟踪性能。本文还提出了一种在该框架内指定预测误差界限的方法，以及一种两步约束收紧算法，该算法能够确保满足约束条件，同时避免引入不必要的保守性。因此，所提出的 DeePC 算法能够在数据不精确的情况下有效地实现参考轨迹跟踪，并对闭环约束满足性提供理论保证。本文深入分析了数据长度对性能的影响，并提出了一种基于正则化的改进方法，以在最小化数据和计算需求的同时提高跟踪性能。此外，本文还引入了一种调整方法，通过软化汉克尔矩阵等式约束来减少闭环约束违反，在适当的调整下，在数值上成功实现了约束满足。

一、引言

精确的轨迹跟踪是许多工程系统，例如机器人、无人机和工业过程控制等，的关键需求。然而，在实际应用中，系统模型通常是未知的或不精确的，存在各种不确定性，例如噪声、扰动和模型误差。传统的基于模型的控制方法在处理这些不确定性时往往表现不足，容易导致控制性能下降甚至系统不稳定。近年来，数据驱动控制方法因其无需精确系统模型而备受关注，数据高效预测控制 (DeePC) 作为一种具有代表性的数据驱动预测控制方法，在轨迹跟踪方面展现出一定的优势。然而，现有的 DeePC 算法在处理约束条件和噪声环境方面仍然存在不足，难以保证闭环约束的满足。

二、凸组合约束框架

本文的核心贡献在于提出了一种基于凸组合约束的 DeePC 算法。传统的 DeePC 算法主要依赖于从历史数据中学习得到的系统动力学模型，但这种模型不可避免地存在误差。为了减轻模型误差的影响并提高轨迹跟踪精度，我们引入了凸组合约束。具体来说，我们约束系统的预测输出必须位于一组预定义的标称轨迹的凸包内。这组标称轨迹可以根据系统的先验知识或历史数据进行选择。通过这种方式，我们可以限制系统行为偏离标称轨迹的程度，从而提高控制精度并降低对模型精度的依赖。

三、预测误差界限与约束收紧算法

在数据驱动控制框架下，准确预测未来的系统行为至关重要。本文提出了一种基于系统辨识结果和噪声统计特性来计算预测误差界限的方法。该方法能够在保证一定的置信水平下，对预测误差进行量化。基于此，我们设计了一种两步约束收紧算法。第一步，根据预测误差界限，对原始约束进行收紧，以确保在最坏情况下也能满足约束条件。第二步，通过迭代优化，对收紧后的约束进行微调，在保证约束满足的同时，最大限度地提高控制性能。这种两步法有效地平衡了保守性和性能之间的矛盾。

四、数据长度的影响与正则化方法

数据长度对 DeePC 算法的性能有显著影响。数据长度不足会导致模型精度下降，从而影响轨迹跟踪精度。反之，数据长度过长则会增加计算负担。本文分析了数据长度对系统辨识精度和控制性能的影响，并提出了一种基于正则化的改进方法。通过在系统辨识过程中引入正则化项，可以有效地抑制模型过拟合现象，提高模型泛化能力，从而在有限的数据条件下获得较好的控制效果。

五、汉克尔矩阵约束的软化与参数调整

在 DeePC 算法中，汉克尔矩阵等式约束起着至关重要的作用。然而，由于数据噪声和模型误差的存在，严格满足这些约束条件往往非常困难。本文提出了一种通过软化汉克尔矩阵等式约束来减少闭环约束违反的方法。通过引入一个惩罚因子，可以将严格的等式约束转化为软约束，从而提高算法的鲁棒性和稳定性。本文还讨论了惩罚因子的选取方法，并通过数值实验验证了该方法的有效性。

六、结论

本文提出了一种基于凸组合约束的数据驱动预测控制算法，该算法能够有效地处理噪声环境下的未知 LTI 系统轨迹跟踪问题。通过引入凸组合约束、预测误差界限计算方法、两步约束收紧算法、基于正则化的数据处理方法以及汉克尔矩阵约束软化技术，该算法在保证闭环约束满足性的同时，显著提高了轨迹跟踪精度和鲁棒性。未来的工作将着重于进一步提高算法的效率和适应性，并将其应用于更复杂的非线性系统和多智能体系统。

📣 部分代码

 output

x = zeros(size(Ad, 1), N);  % State

y = zeros(p, N);            % Output

mu_bar = 0.001^2;           % Variance

mu_limit = 0.001;           % Noise limit

% Covariance matrix

cov_matrix = mu_bar * eye(p);

% Initialize noise matrix

noise_matrix = zeros(N, p);

% Generate truncated noise

for i = 1:N

    while true

        mu_k = mvnrnd(zeros(1, p), cov_matrix);  % Sample noise

        if max(abs(mu_k)) <= mu_limit

            noise_matrix(i, :) = mu_k;

            break;

        end

    end

end

% Simulate discrete-time system

for k = 1:N-1

    x(:, k+1) = Ad * x(:, k) + Bd * u(k, :)';

    y(:, k) = Cd * x(:, k) + Dd * u(k, :)';

end

y(:, N) = Cd * x(:, N) + Dd * u(N, :)';  % Last time step output

y = y' + noise_matrix;  % Add noise

% Initialize DeePC parameters

T_ini = 1;   % Initial data length

T_pred = 20; % Prediction horizon

p_steps = 200; % Total time steps

theta_amp = deg2rad(20);  % Amplitude

theta_freq = 0.1;         % Frequency

W = kron(eye(T_pred), diag([1, 1, 1, 1]));

options = optimoptions('quadprog', 'Algorithm', 'interior-point-convex', 'Display', 'off');

% Initialize input/output data

u_ini = repmat(zeros(m,1),T_ini,1);

y_ini = repmat(zeros(p,1),T_ini,1);

% Build Hankel matrix

U_d = build_hankel(u', T_ini, T_pred);

Y_d = build_hankel(y', T_ini, T_pred);

U_p = U_d(1:m*T_ini, :);

U_f = U_d(m*T_ini+1:end, :);

Y_p = Y_d(1:p*T_ini, :);

Y_f = Y_d(p*T_ini+1:end, :);

x_new = zeros(4, p_steps);

target_angel_all = [];

Q = W' * W;

f = @(target_angle) -2 * (target_angle' * Q * Y_f)';

H_combined = [U_p; Y_p; U_f];

Pi = pinv(H_combined) * H_combined;

lamda_ii = 3000;

H = 2 * (Y_f' * Q * Y_f + 0.00001 * (U_f' * U_f) + lamda_ii * (eye(size(Pi)) - Pi)' * (eye(size(Pi)) - Pi));

H = (H + H') / 2;

error = 0;

% Recursive DeePC loop

for t_step = 1:p_steps

    theta_ref = theta_amp * square(2 * pi * theta_freq * t(t_step));

    target_angle = repmat([theta_ref; 0; 0; 0], T_pred, 1);

    target_angel_all = [target_angel_all; [theta_ref, 0, 0, 0]];

    % Equality constraints

    Aeq = [U_p; Y_p];

    beq = [u_ini(:); y_ini(:)];

    A = kron(eye(T_pred * 2), [0,1,0,0;0,0,1,0;0,0,0,1]) * [Y_f; -Y_f];

    b = kron(ones(T_pred * 2, 1),[0.0284;0.5443;0.2274]) - mu_limit;

    % Solve optimization problem

    [g_opt, fval] = quadprog(H, f(target_angle), [], [], Aeq, beq, [], [], [], options);

    sum(g_opt);

    % Compute optimal inputs

    u_opt = U_f * g_opt;

    y_opt = Y_f * g_opt;

    % Update input/output data

    u_opt_all = [u_opt_all; u_opt(1:m)'];

    y_opt_all = [y_opt_all; y_opt(1:p)'];

    x_new(:, t_step+1) = Ad * x_new(:, t_step) + Bd * u_opt(1:m)';

    y_new = Cd * x_new(:, t_step) + Dd * u_opt(1:m)';

    u_ini = [u_ini(m+1:end); u_opt(1:m)'];

    y_ini = [y_ini(p+1:end); y_new];

    y_new_all = [y_new_all; y_new'];

    error = error + ((y_new(1) -theta_ref).^2);

end

error = error/p_steps;

% Plot results

figure;

for i = 1:p

    subplot(2, 2, i);

    plot(0:dt:(length(y_opt_all)-1)*dt, y_new_all(:, i));

    hold on;

    plot(0:dt:(length(y_opt_all)-1)*dt, target_angel_all(:,i), '--');

    xlabel('Time (seconds)');

    ylabel(['Output ', num2str(i), ' (radians)']);

    legend(['Output ', num2str(i)], 'Reference');

    title(['DeePC Control of Inverted Pendulum - Output ', num2str(i)]);

end

function H = build_hankel(data, T_ini, T_pred)

    [num_data, num_samples] = size(data);

    H = zeros(num_data * (T_ini + T_pred), num_samples - T_ini - T_pred + 1);

    for i = 1:(num_samples - T_ini - T_pred + 1)

        H(:, i) = reshape(data(:, i:i + T_ini + T_pred - 1), [], 1);

    end

end

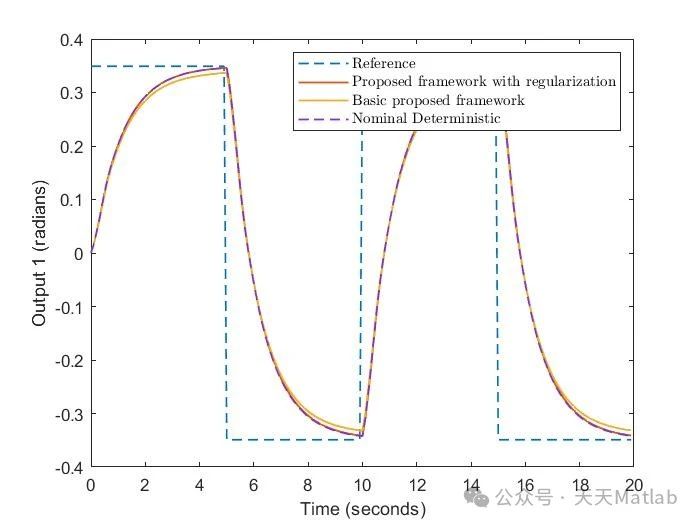

⛳️ 运行结果
