【信道估计】基于自适应滤波LMS、RLS、NLMS实现 OFDM调制信道估计附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

OFDM (Orthogonal Frequency Division Multiplexing) 作为一种多载波调制技术，因其高频谱效率和抗多径衰落能力而广泛应用于现代无线通信系统。然而，OFDM 系统的性能严重依赖于精确的信道估计。由于无线信道的时变性以及多径效应，准确估计信道特性至关重要。本文将深入探讨基于自适应滤波算法 LMS (Least Mean Square)、RLS (Recursive Least Square) 和 NLMS (Normalized Least Mean Square) 实现 OFDM 调制信道估计的方法，分析其原理、性能特点及适用场景。

一、 OFDM 系统模型与信道估计的必要性

OFDM 系统将宽带信道划分为多个正交的窄带子载波，在每个子载波上进行独立的调制和解调。这种方法有效地将频率选择性衰落转化为平坦衰落，提高了系统的抗多径能力。然而，多径传播导致每个子载波经历不同的衰落，这需要在接收端进行精确的信道估计，以补偿信道带来的失真，从而恢复原始信号。信道估计的准确性直接影响 OFDM 系统的误码率 (BER) 和信噪比 (SNR) 性能。

一个典型的 OFDM 系统模型包括：发送端 OFDM 调制器，无线信道，接收端 OFDM 解调器。发送端首先将数据映射到各个子载波上，进行逆快速傅里叶变换 (IFFT) 后，加上循环前缀 (CP) 以消除码间干扰 (ISI)。经过无线信道传输后，接收端首先去除 CP，进行快速傅里叶变换 (FFT)，然后进行信道估计和均衡，最终恢复出原始数据。信道估计正是位于接收端 FFT 之后，均衡之前的重要环节。

二、 基于自适应滤波的信道估计算法

自适应滤波算法能够根据输入信号实时调整滤波器系数，适应信道变化，是实现信道估计的有效方法。LMS、RLS 和 NLMS 是三种常用的自适应滤波算法，它们在收敛速度、计算复杂度和稳态误差等方面各有优劣。

（一） LMS 算法

LMS 算法是一种简单的梯度下降算法，其更新公式为：

w(n+1) = w(n) + μe(n)x(n)

其中，w(n) 为 n 时刻的滤波器权值向量，μ 为步长因子，e(n) 为误差信号，x(n) 为输入信号向量。LMS 算法具有计算简单、实现方便的优点，但收敛速度较慢，稳态误差较大。在信道变化缓慢的情况下，LMS 算法可以提供令人满意的估计结果。

（二） RLS 算法

RLS 算法是一种基于最小二乘法的自适应滤波算法，其更新公式相对复杂，涉及矩阵求逆运算。RLS 算法具有快速收敛速度和较小的稳态误差，但计算复杂度较高。在信道快速变化的环境下，RLS 算法能够快速跟踪信道变化，提供更准确的信道估计。

（三） NLMS 算法

NLMS 算法是对 LMS 算法的改进，通过对输入信号进行归一化处理，提高了算法的收敛速度和稳态性能。其更新公式为：

w(n+1) = w(n) + μe(n)x(n) / (ε + ||x(n)||²)

其中，ε 为一个小的正则化参数，用于避免分母为零。NLMS 算法兼顾了 LMS 算法的简单性和 RLS 算法的快速收敛性，在很多应用中取得了良好的平衡。

三、 基于导频信号的信道估计

在 OFDM 系统中，通常采用导频信号进行信道估计。导频信号是已知信号，均匀分布在各个子载波上。接收端根据已知导频信号和接收到的导频信号，利用自适应滤波算法估计信道的频率响应。具体的实现步骤如下：

1. 导频信号的插入与接收: 发送端在 OFDM 符号中插入已知的导频信号。接收端接收包含导频信号的 OFDM 符号。

2. 接收信号处理: 接收端进行 FFT 变换，得到各个子载波上的接收信号。

3. 信道估计: 利用已知导频信号和接收到的导频信号，采用 LMS、RLS 或 NLMS 算法估计每个子载波上的信道频率响应。

4. 信道响应插值: 由于导频信号并非分布在所有子载波上，需要对估计出的信道频率响应进行插值，以得到所有子载波上的信道响应。常用的插值方法包括线性插值和多项式插值等。

5. 均衡: 利用估计出的信道响应进行信道均衡，补偿信道带来的失真。

四、 算法性能比较与应用场景

LMS 算法计算简单，功耗低，适合于对实时性要求高，计算资源有限的场景，例如一些低功耗的物联网设备。RLS 算法收敛速度快，精度高，适合于信道快速变化的场景，例如高速移动通信环境。NLMS 算法则介于两者之间，具有较好的性能和鲁棒性，应用范围广泛。选择哪种算法取决于具体的应用需求和系统资源限制。

五、 结论

本文详细介绍了基于自适应滤波算法 LMS、RLS 和 NLMS 实现 OFDM 调制信道估计的方法。这三种算法各有优劣，在不同的应用场景下具有不同的适用性。选择合适的算法需要根据系统的具体要求，权衡计算复杂度、收敛速度和估计精度等因素。未来研究可以关注更加高效的信道估计算法，例如基于深度学习的信道估计方法，以进一步提升 OFDM 系统的性能。 此外，对不同算法在不同信道条件下的性能进行更深入的仿真和分析，对于实际应用具有重要的指导意义。

📣 部分代码



             %% RLS

            [xi_rls, h_rls] = RLS(d, u, delta, lambda, L);

            H_est = fft(h_rls,N);

            H_est=reshape(H_est,N,1);

            % using OFDM, we convert a wideband channel into a set of N parallel

            % narrowband channels. As a result, no complex equalization is required

            Y_data= fft(y(M+2*CP_len+1:end),N)*(1/sqrt(N));

            % cancel the effect of the channel divide with the conjugate and the abs^2

            % symbol-by-symbol decision for each information symbol (no complex

            % equalization as mentioned)

            r= Y_data.*conj(H_est)./(abs(H_est).^2);

            num_bits_wrong_RLS(j) = num_bits_wrong_RLS(j)+ demodulate(r, qam, N, data_bitsIn);

        end



        BER_LS(j)=num_bits_wrong_LS(j)/(log2(qam)*N*loops);

        BER_LMS(j)=num_bits_wrong_LMS(j)/(log2(qam)*N*loops);

        BER_RLS(j)=num_bits_wrong_RLS(j)/(log2(qam)*N*loops);

        BER_NLMS(j)=num_bits_wrong_NLMS(j)/(log2(qam)*N*loops);

end

end

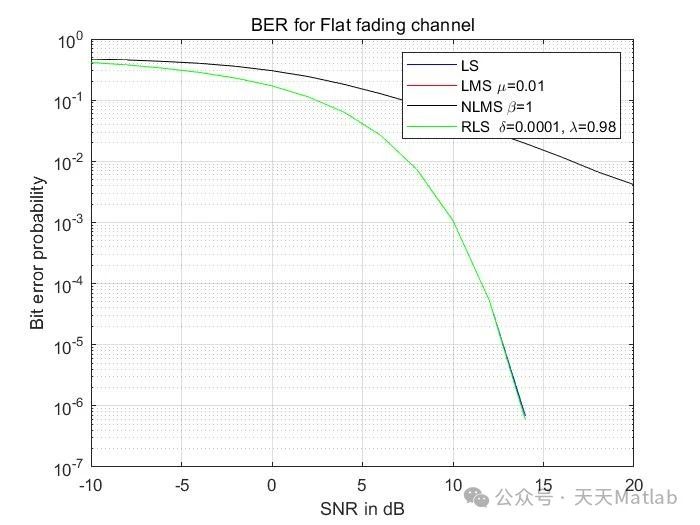

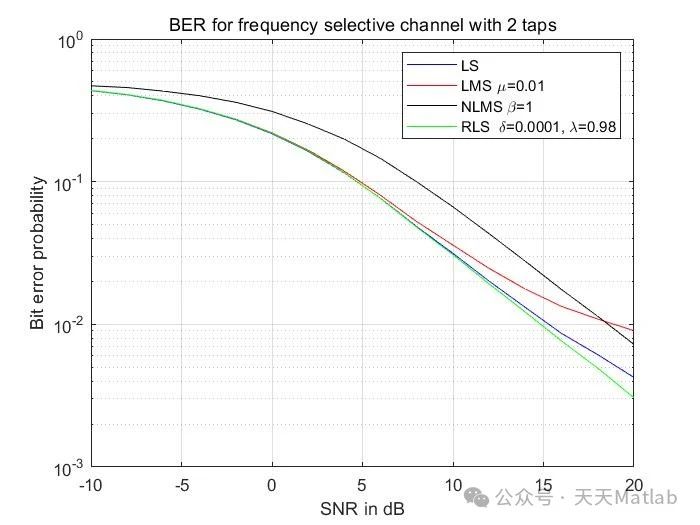

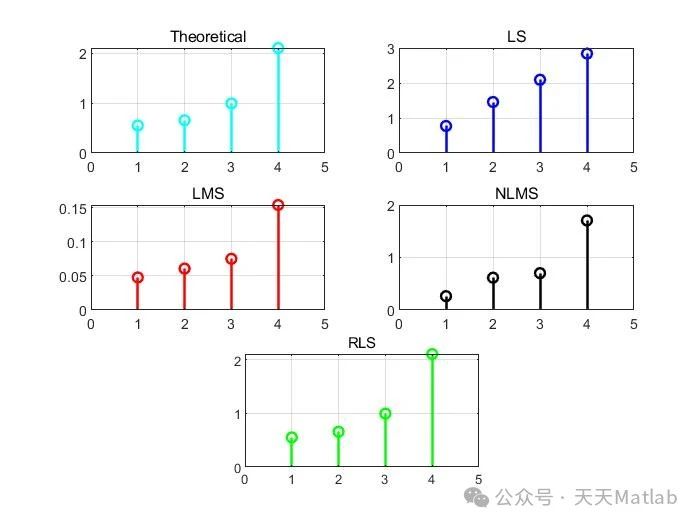

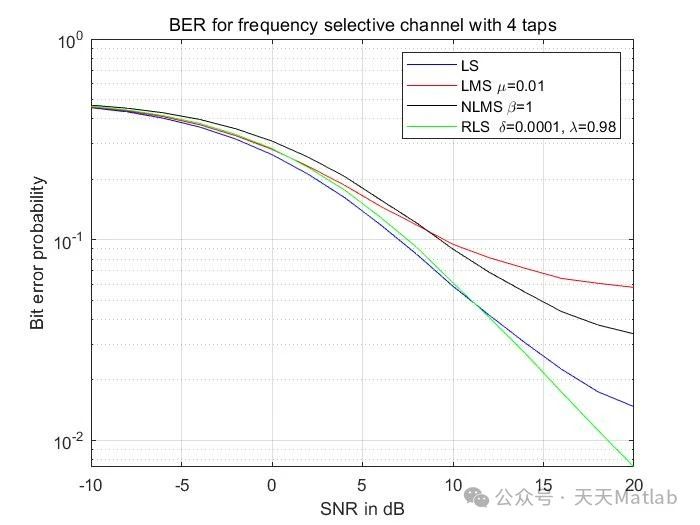

⛳️ 运行结果
