船舶的稳定性是其安全运营的基石，直接关系到船舶的抗倾覆能力和航行安全。静水力计算则是评估船舶稳定性以及各种运营状态下性能的关键环节。本文将深入探讨船舶稳定性与静水力计算的核心内容，聚焦于体平面图的绘制、静水力曲线的解读以及GZ（扶正力矩臂）曲线的分析，旨在阐明这些概念在船舶设计、建造和营运中的重要作用。

一、体平面图：船舶水线几何特征的直观展现

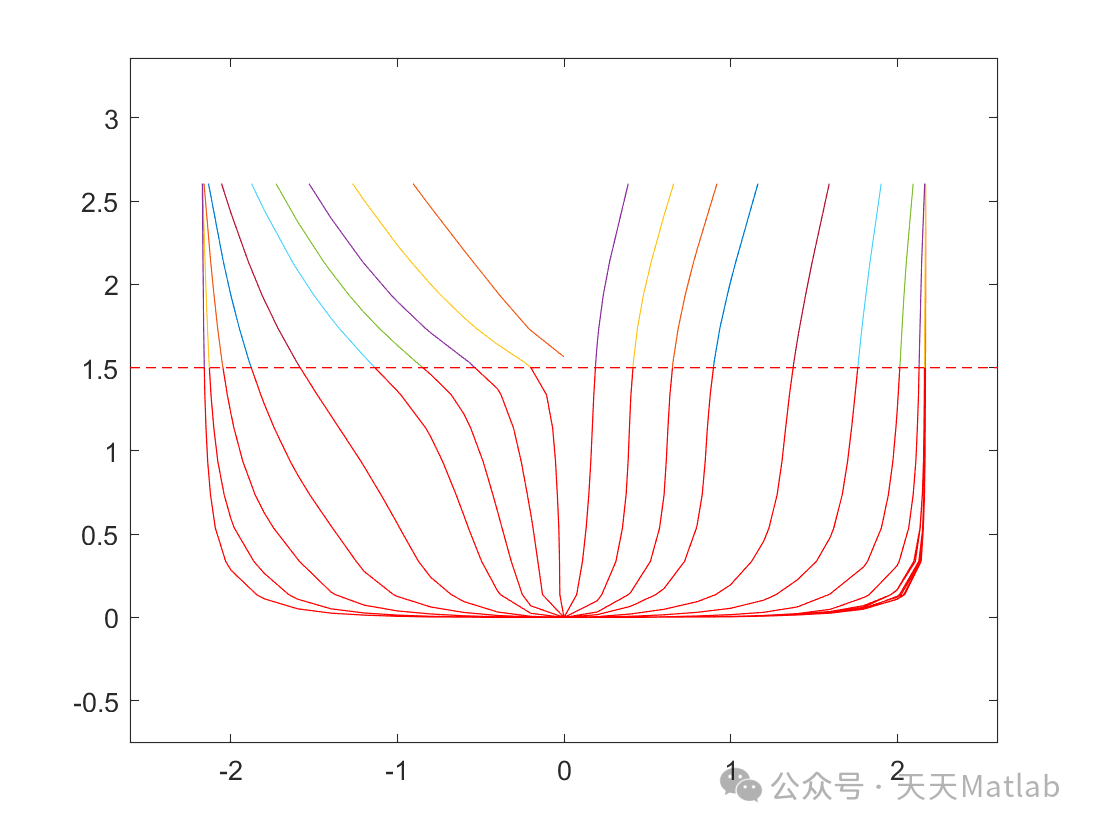

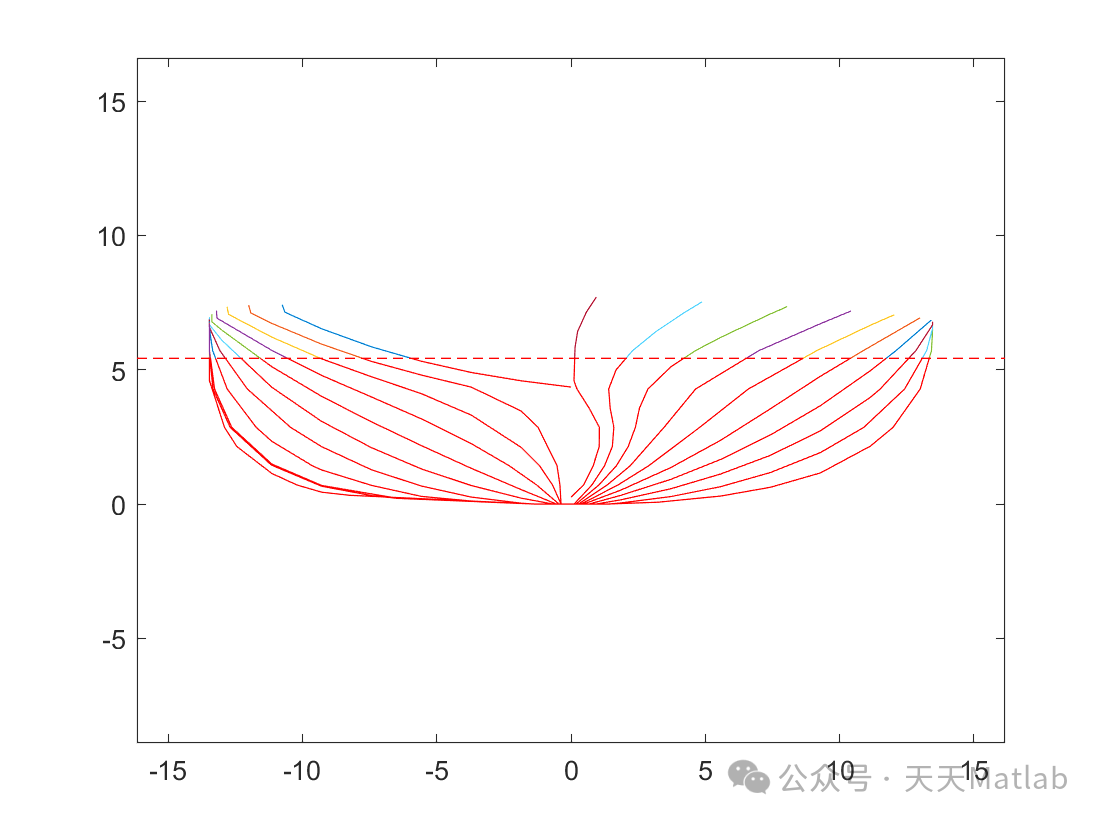

体平面图（Body Plan），又称肋骨图，是船舶设计中最重要的图纸之一，它是船舶三维形状在横向垂直平面上的投影，由一系列横剖面线组成，每个剖面线代表船舶在某一固定位置的横截面轮廓。体平面图通常分为两部分，分别表示船体的前半部分（船首）和后半部分（船尾），以中纵剖面线为对称轴。

体平面图的主要作用在于：

可视化船体形状：
通过一系列横剖面线，清晰地展现船体水下部分的几何形状，包括船体的最大宽度、吃水、外倾等。
指导船体建造：
为船体分段建造提供精确的几何数据，方便制造肋骨和船壳板，确保船体结构的准确性和完整性。
静水力计算的基础：
体平面图是进行静水力计算的重要依据，可以通过它提取船舶的水线面面积、水线面惯性矩、排水体积等关键参数，进而计算出船舶的静水力特性。
辅助船体优化设计：
通过分析体平面图的线条流畅性，可以判断船体的水动力性能，例如降低船舶的阻力、提高船舶的推进效率等。

体平面图的绘制需要遵循一定的规范，例如：

剖面线间距：
剖面线之间的间距通常是相等的，但在船首和船尾等形状变化剧烈的区域，可以适当加密剖面线以提高精度。
比例尺选择：
根据船舶的尺寸选择合适的比例尺，确保图纸清晰易读。
线型规范：
不同类型的线型代表不同的含义，例如实线表示船壳板，虚线表示肋骨等。

二、静水力曲线：船舶静水力性能的综合反映

静水力曲线（Hydrostatic Curves），又称 Bonjean曲线，是一组曲线的集合，用于表示船舶的静水力性能随吃水的变化关系。它反映了船舶在不同吃水状态下的浮力、稳性以及其他静水力特性。常见的静水力曲线包括：

排水量曲线（Displacement Curve）：
表示排水量（Displacement）随吃水（Draft）的变化关系。排水量是指船舶所排开的水的重量，它等于船舶自身的重量。排水量曲线是计算船舶载重量的重要依据。
水线面面积曲线（Waterplane Area Curve）：
表示水线面面积（Waterplane Area）随吃水的变化关系。水线面面积是指船舶在水线处的截面积，它直接影响船舶的横稳性。
水线面惯性矩曲线（Transverse Moment of Inertia Curve）：
表示水线面惯性矩（Transverse Moment of Inertia）随吃水的变化关系。水线面惯性矩是描述水线面抵抗倾斜能力的参数，它对船舶的横稳性至关重要。
纵中稳心高度曲线（Longitudinal Center of Buoyancy Curve）：
表示纵中稳心高度（Longitudinal Center of Buoyancy）随吃水的变化关系。纵中稳心高度是指浮力中心相对于龙骨的垂直距离。
横稳性高心高度曲线（Transverse Metacentric Height Curve, KM）：
表示横稳性高心高度（KM）随吃水的变化关系。KM是描述船舶横稳性的重要参数，它是指龙骨到横稳性高心的垂直距离。
