🔥 内容介绍

点云数据作为三维空间信息的重要载体，在计算机视觉、机器人、地理信息系统等领域展现出日益增长的应用价值。本文旨在探讨如何利用MATLAB这一强大的数值计算和编程环境，对点云数据进行全面的处理。内容涵盖点云数据的读取、加载与可视化，下采样与去噪等预处理技术，以及平移和旋转等仿射变换的应用。通过详细阐述MATLAB中相关函数和工具箱的使用方法，旨在为读者提供一个清晰、实用的点云数据处理框架，为进一步的点云分析与应用奠定基础。

关键词：MATLAB；点云；可视化；下采样；去噪；仿射变换；平移；旋转

1. 引言

随着三维扫描技术的飞速发展，点云数据已成为获取三维空间信息的主要方式之一。点云是由一系列具有三维坐标（X, Y, Z）的数据点组成，通常还包含颜色、强度等附加属性。这些数据在自动驾驶、三维重建、文化遗产保护、工业检测等领域发挥着举足轻重的作用。然而，原始点云数据往往存在数据量庞大、噪声干扰、分布不均等问题，直接影响后续分析和应用的效率与精度。因此，对点云数据进行有效的处理是其应用的关键前提。

MATLAB作为一个集算法开发、数据可视化、数值分析等功能于一体的强大平台，其丰富的工具箱为点云数据处理提供了便捷高效的解决方案，特别是其计算机视觉工具箱（Computer Vision Toolbox）和深度学习工具箱（Deep Learning Toolbox）中包含了大量用于点云处理的函数。本文将聚焦于如何利用MATLAB实现点云的读取、可视化、预处理以及仿射变换等核心操作，旨在为相关领域的研究人员和工程师提供实践指导。

2. 点云数据的读取、加载与可视化

点云数据通常以特定的文件格式存储，如PLY、PCD、LAS等。MATLAB提供了多种函数来读取这些格式的点云数据。

2.1 点云数据的读取与加载

MATLAB中读取点云数据最常用的函数是pcread。该函数能够识别并读取多种标准点云文件格式。

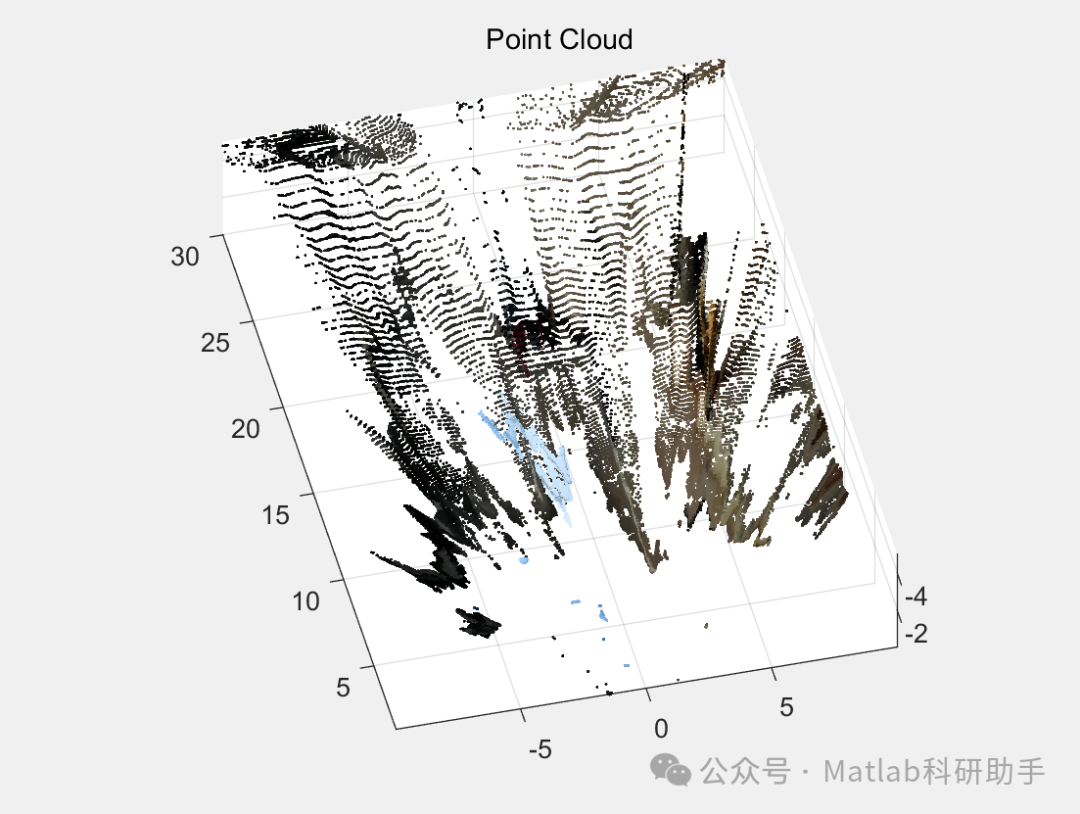

2.2 点云数据的可视化

点云的可视化是理解数据分布和特征的第一步。MATLAB提供了pcshow函数，能够方便快捷地显示pointCloud对象。

3. 点云数据的预处理

原始点云数据往往存在噪声和数据冗余，这会影响后续处理的效率和准确性。因此，对点云进行预处理是至关重要的一步，其中下采样和去噪是两种常用的预处理技术。

3.1 点云下采样

下采样旨在减少点云中点的数量，从而降低数据量，加快处理速度，同时尽可能保留点云的几何特征。MATLAB提供了多种下采样方法，其中最常用的是体素网格下采样（Voxel Grid Downsampling）。

体素网格下采样原理:
体素网格下采样是将点云空间划分为一系列小立方体（体素），每个体素中只保留一个代表点（通常是该体素内所有点的质心或中心点）。

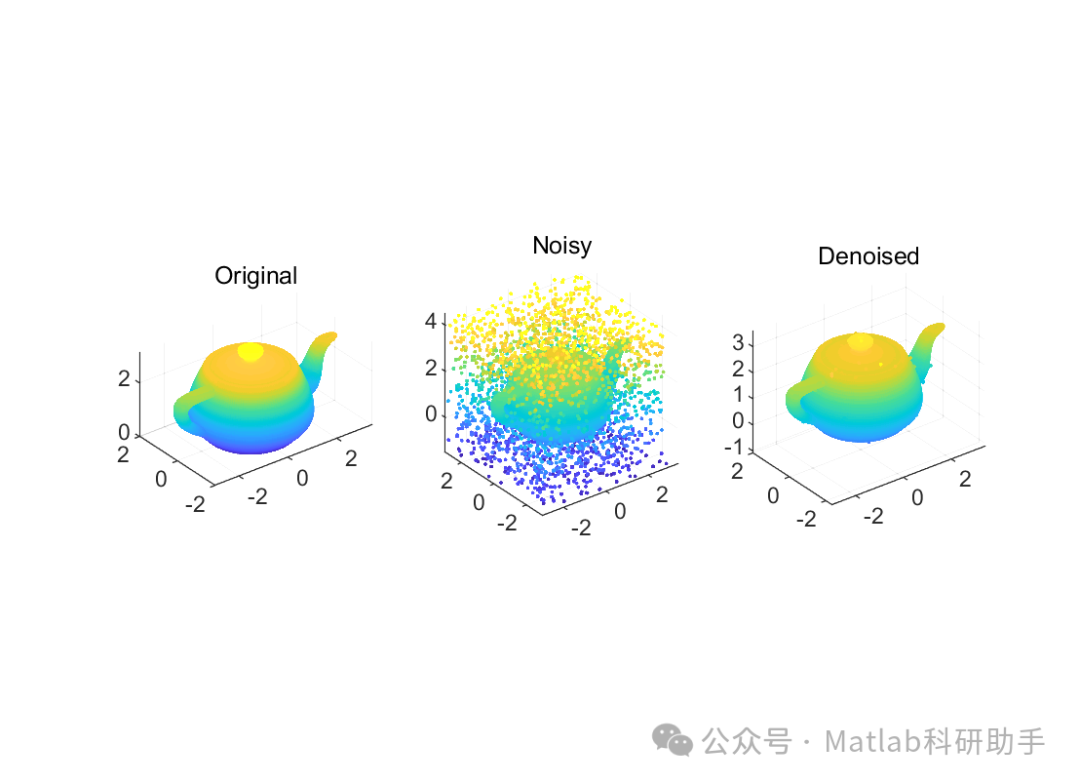

3.2 点云去噪

点云去噪旨在消除扫描过程中产生的噪声点，这些噪声点可能导致点云表面不平滑，甚至出现离群点。常用的去噪方法包括统计滤波（Statistical Outlier Removal, SOR）和半径滤波（Radius Outlier Removal）。

3.2.1 统计滤波 (SOR)

统计滤波通过计算每个点与其邻域点的距离统计信息来识别离群点。如果一个点与其邻域点的平均距离显著大于全局平均距离，则被认为是离群点。

3.2.2 半径滤波

半径滤波在一个固定半径范围内统计每个点的邻域点数量。如果一个点的邻域点数量少于指定阈值，则被认为是离群点并移除。

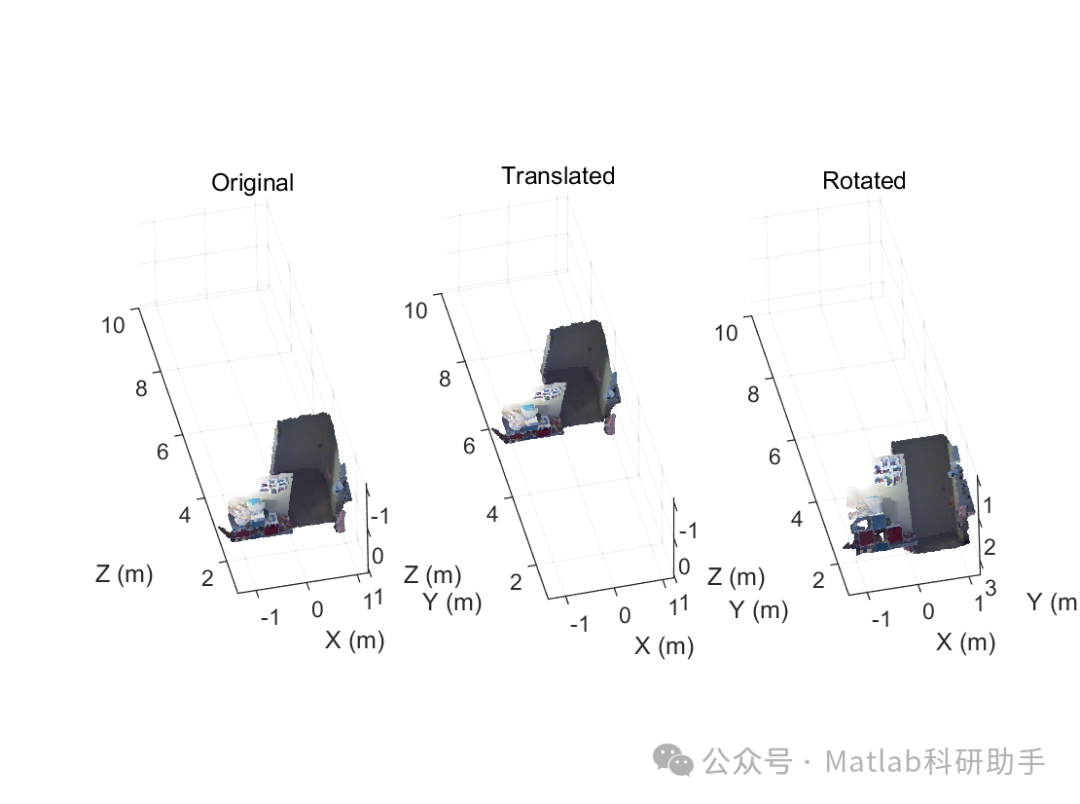

4. 仿射变换的应用：平移与旋转

仿射变换是三维空间中对点云进行位置和姿态调整的基础操作，包括平移、旋转、缩放和剪切等。本文主要讨论平移和旋转。

4.1 平移变换

平移变换是将点云沿X、Y、Z轴移动指定距离。

MATLAB实现:
平移可以通过构建一个平移矩阵（齐次坐标表示）或直接对点云的坐标进行加减来实现。MATLAB的pointCloud对象可以直接与转换矩阵相乘。

4.2 旋转变换

旋转变换是将点云围绕某个轴或某个点旋转一定角度。

MATLAB实现:
旋转可以通过构建旋转矩阵（齐次坐标表示）或使用rigid3d对象来定义。

5. 结论

本文详细探讨了基于MATLAB对点云数据进行处理的关键步骤，包括点云的读取、加载与可视化、下采样与去噪等预处理技术，以及平移和旋转等仿射变换的应用。通过MATLAB提供的pointCloud对象、pcread、pcshow、pcdownsample、pcdenoise和pctransform等强大函数，用户可以高效地完成点云数据的基本操作。

掌握这些基本操作是进行更高级点云分析（如特征提取、分割、曲面重建、目标识别等）的基础。MATLAB作为一款功能全面的计算平台，其不断更新的点云处理工具箱将持续为点云研究和应用提供强有力的支持。未来，随着点云技术在更多领域的深入发展，MATLAB在处理大规模点云数据、结合机器学习与深度学习算法进行点云分析等方面将发挥更大的潜力。
