功放测试方案

1、 测试方案概述

测试平台由信号源、信号分析仪、频谱仪、功率计、直流电源、信 号发生器、电脑以及软件组成。 信号源用于产生标准的激励信号；频谱仪用于波形分析；功率计用 于功率检测；电源为功放提供直流电。

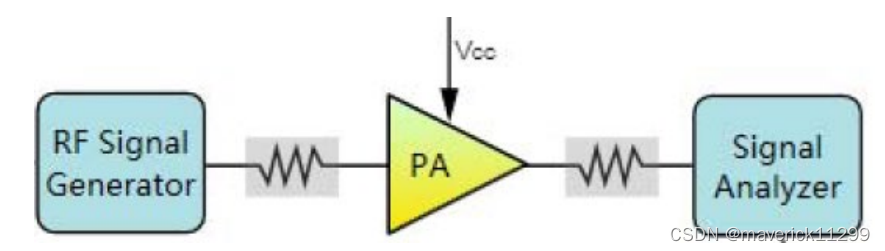

                                                           图 1-1 测试连接示意图

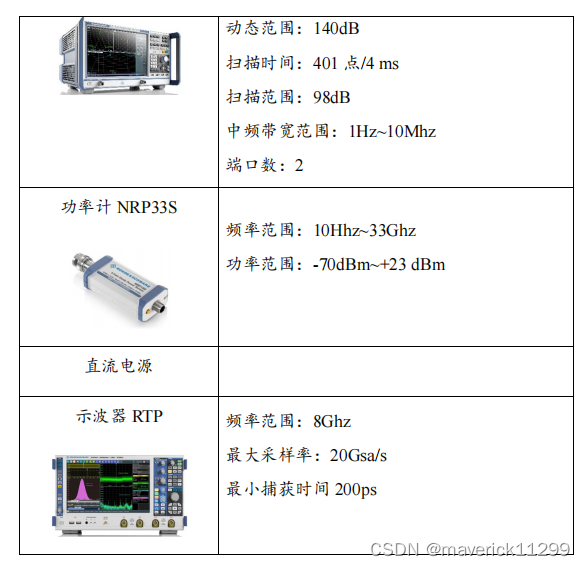

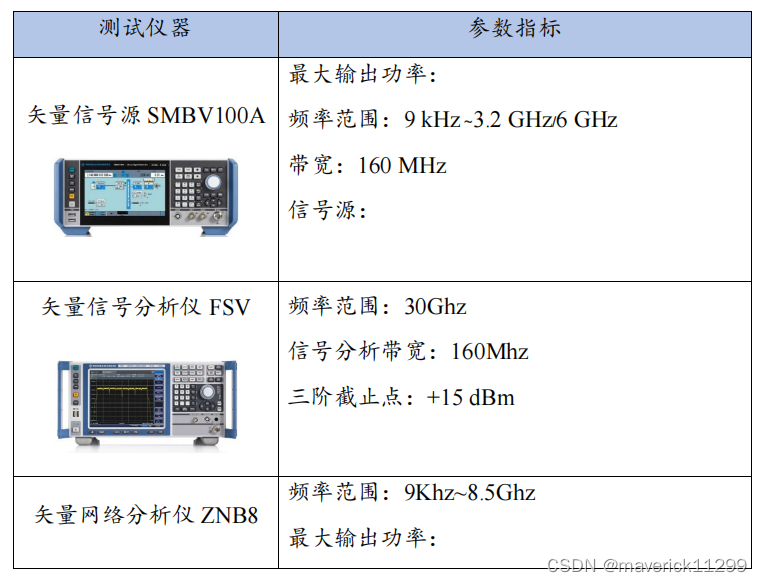

测试中使用的仪器及参数如下表所示：

 信号发生器

 直流电源

 频谱分析仪

 功率计 NRP33S

频率范围： 10Mhz~33Ghz ，功率： -70 dBm ~+23dBm(10pw~200mw)

2、 功放概述

射频功率放大器的主要技术指标是输出功率与效率，如何提高输出 功率和效率, 是射频功率放大器设计目标的核心。

3、 性能指标及测试方法

以型号为
