STM32GPIO使用（GPIO读取，输出）学习笔记

好的上一期我们讲了GPIO的设置（初始化），这一期我们来讲一下GPIO怎么使用。

就根据上一期代码接着来。但是具体使用前我们先看一下固件库函数手册：

蓝色是读取，红色是输出

上一期我们已经初始化了GPIOA的Pin0、1号脚为推挽输出，GPIOB的Pin0、1号脚为上拉输入，现在就先让GPIOA_Pin_0和1输出高低电平。（单片机点灯工程师QvQ）

输出

这里我们看到GPIO输出函数是四条我们可以分为三种方式。

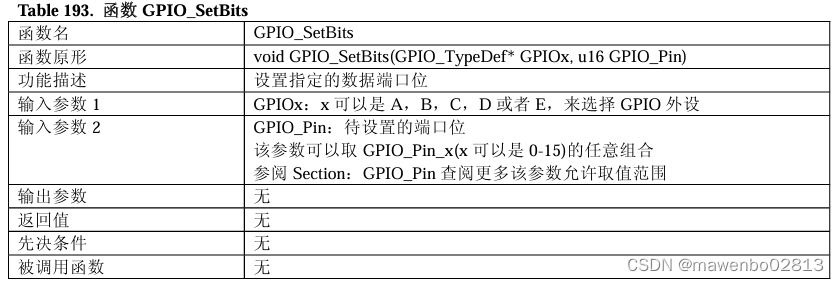

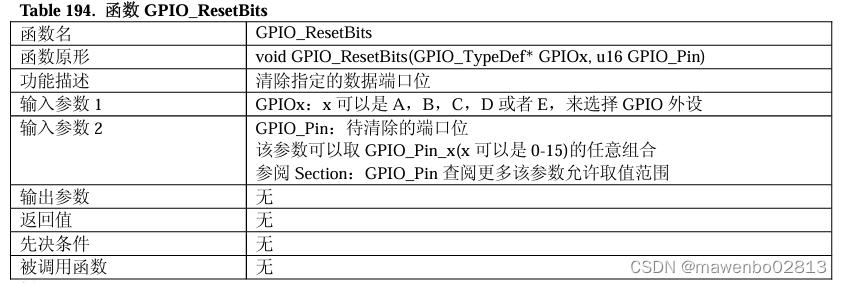

方式一：GPIO_SetBit置位指定端口和GPIO_ResetBits复位/清除指定端口，函数使用时所用的两个参数是那组端口和具体的端口号；

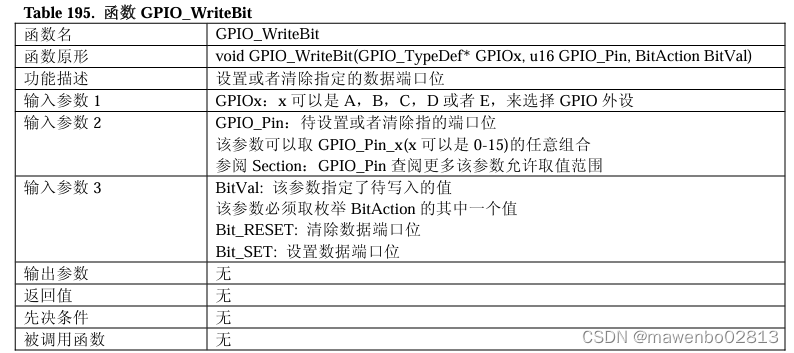

方式二：GPIO_WriteBit置位或复位具体端口

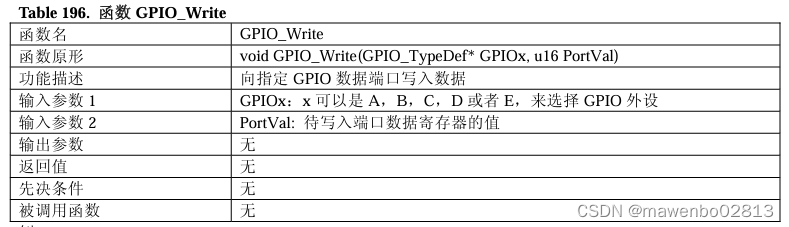

方式三：GPIO_Write对整组端口进行操作

/**
参数1：那组GPIOx端口；
参数2：具体的端口号GPIO_Pin_x；
**/
GPIO_SetBits(GPIOA, GPIO_Pin_0);  //使A组0号端口输出高电平
GPIO_ResetBits(GPIOA, GPIO_Pin_0);  //使A组0号端口输出低电平
/**
参数1：那组GPIOx端口；
参数2：具体的端口号GPIO_Pin_x；
参数3：是置位Bit_SET还是Bit_RESET复位，还可以用(BitAction)(0或1)这种方式
**/
GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);  //使A组0号端口输出高电平
GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);  //使A组0号端口输出低电平
/**
参数1：那组GPIOx端口；
参数2：写入整组端口的值
我们初始化了0、1端口所以对整组端口操作时候0、1都会被操作
**/
GPIO_Write(GPIOA, 0x0001);  //直接数值操作将变量值写入GPIOA,0口置位，1口复位
GPIO_Write(GPIOA, 0x0000);  //直接数值操作将变量值写入GPIOA

读取

读取我分为两种：读取输入和读取输出，同时这两种还分为读取整组端口和读取具体端口

/**

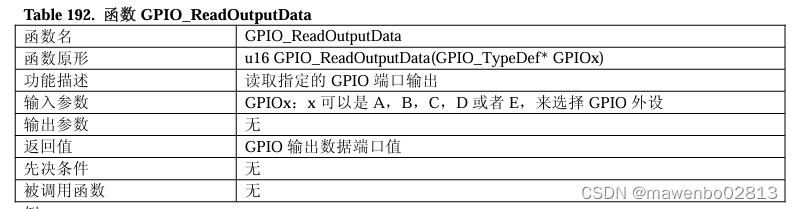

读取端口的输出值
**/
GPIO_ReadOutputData(GPIOA);  //读取整组端口的输出，返回值是四位16进制
GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_0);  //读取GPIOA的0号端口的输出值，返回值是0、1
/**

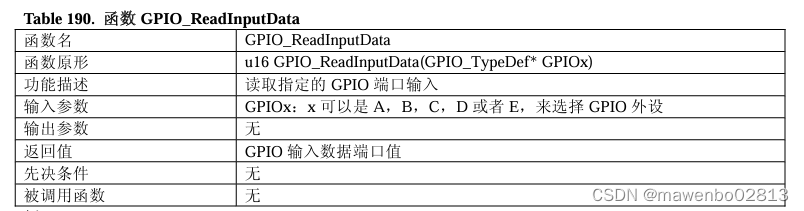

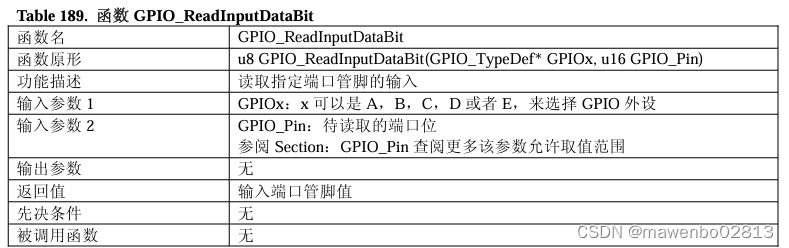

读取端口的输入值
**/
GPIO_ReadInputData(GPIOB);  //读取整组端口的输入，返回值是四位16进制
GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0);  //读取GPIOB的0号端口的输入值，返回值是0、1

好的你现在已经了解了GPIO端口基本的读取和输出，可以去写个根据KEY点亮LED和代码了

当然这里还有个骚操作，大家可以看看这个代码是什么意思，实现了什么操作：

GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)(! GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_0)));
delay_ms(500);

具体函数说明：
