TQZC706开发板教程：使用Vivado和Vitis烧写flash

本文所使用的文件
链接：https://pan.baidu.com/s/1ZqjfJMZasteJDfZ9qcKAFQ
提取码：peqa

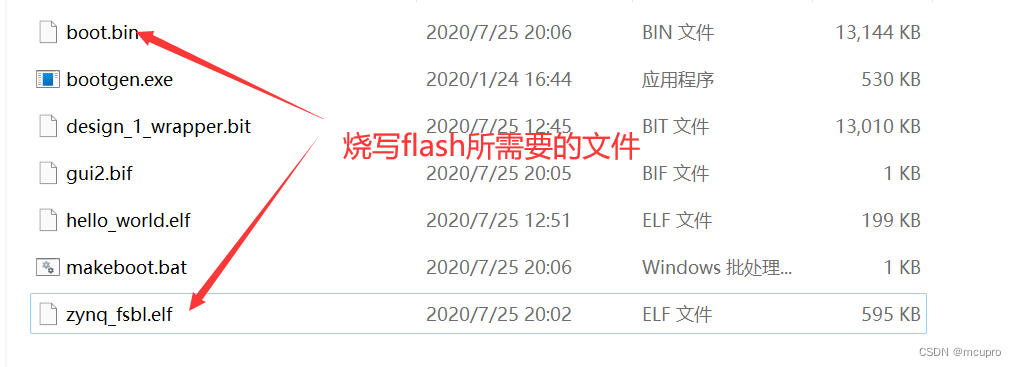

无论采用何种方式烧写Flash，都务必准备好相应的烧写文件。我在上面的链接中已提供了测试文件供您参考。烧写Flash时通常需要两个文件：BOOT.bin和zynq_fsbl.elf，请确保您已备齐这两个文件，以便顺利进行烧写操作。

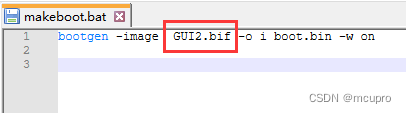

从上述图示中，我们可以清晰地看到我所提供的文件集包含了多种组件。其中，除了BOOT.bin和zynq_fsbl.elf这两个关键文件外，还有一些脚本文件，如makeboot.bat，它们用于生成BOOT.bin文件。当您以文本方式打开makeboot.bat文件时，会发现它调用了GUI2.bif文件中的内容来生成BOOT.bin。进一步查看gui2.bif文件，其内容则是基于同目录下的另外三个文件来构建的。在使用vits生成BOOT.bin文件时，我们同样依赖这三个文件。因此，如果您想要生成BOOT.bin文件，可以简单地复制这些文件，然后修改gui2.bif中的文件名称，并运行脚本文件。这样，您就可以直接生成所需的BOOT.bin文件了。整个过程既方便又高效，为您节省了大量时间。

使用Vivado烧写Flash流程：

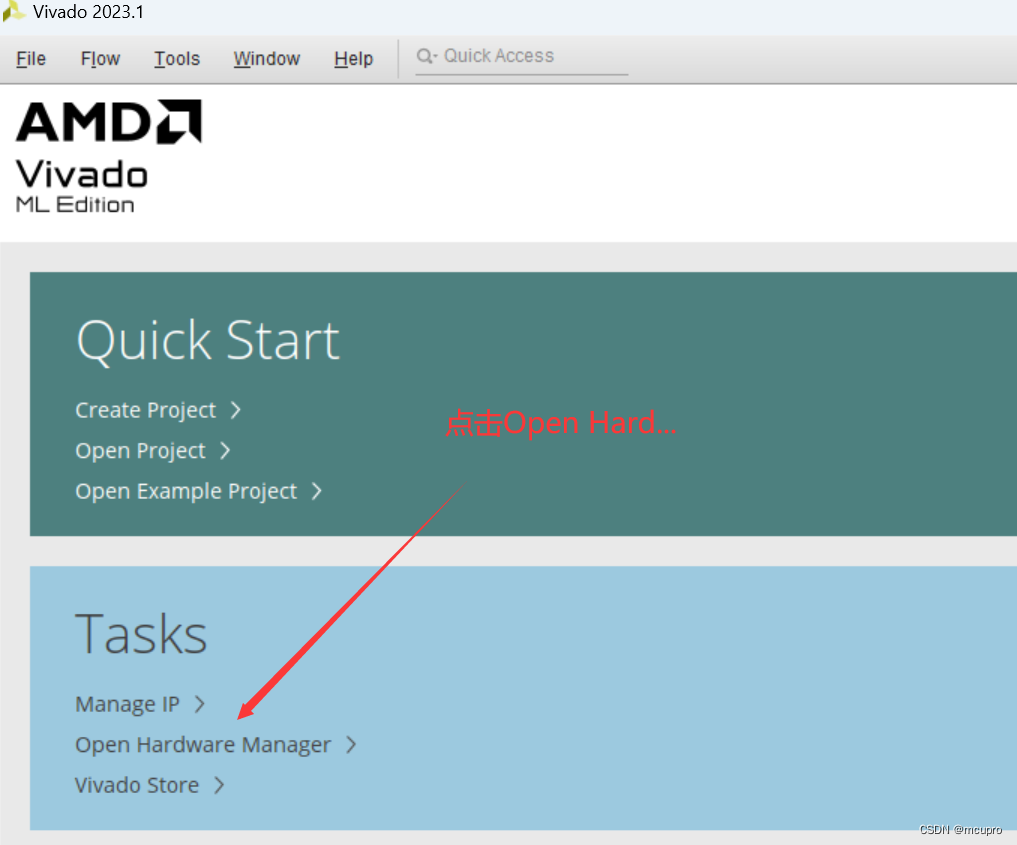

打开vivado，点击Open Hard...

给开发板插上JTAG，电源线，把启动模式设置为JTAG模式，开启电源

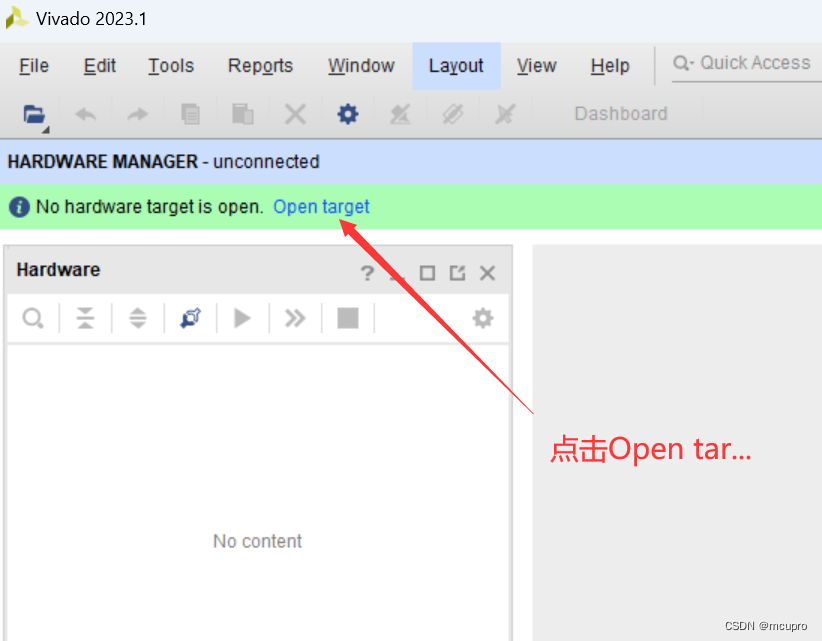

点击Open tar...,识别出芯片

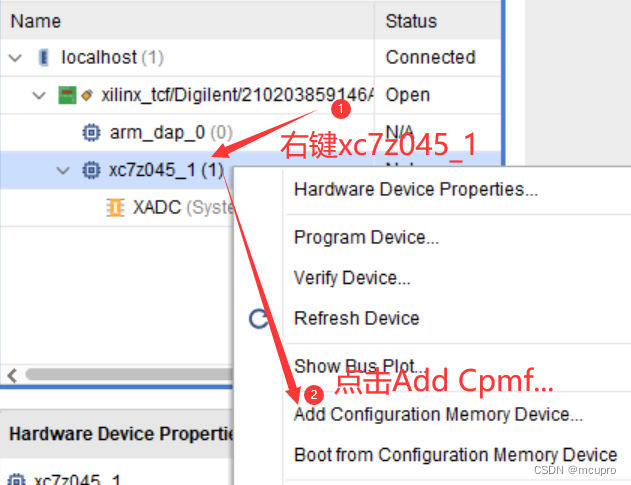

右键xc7z045_1，点击Add Con...

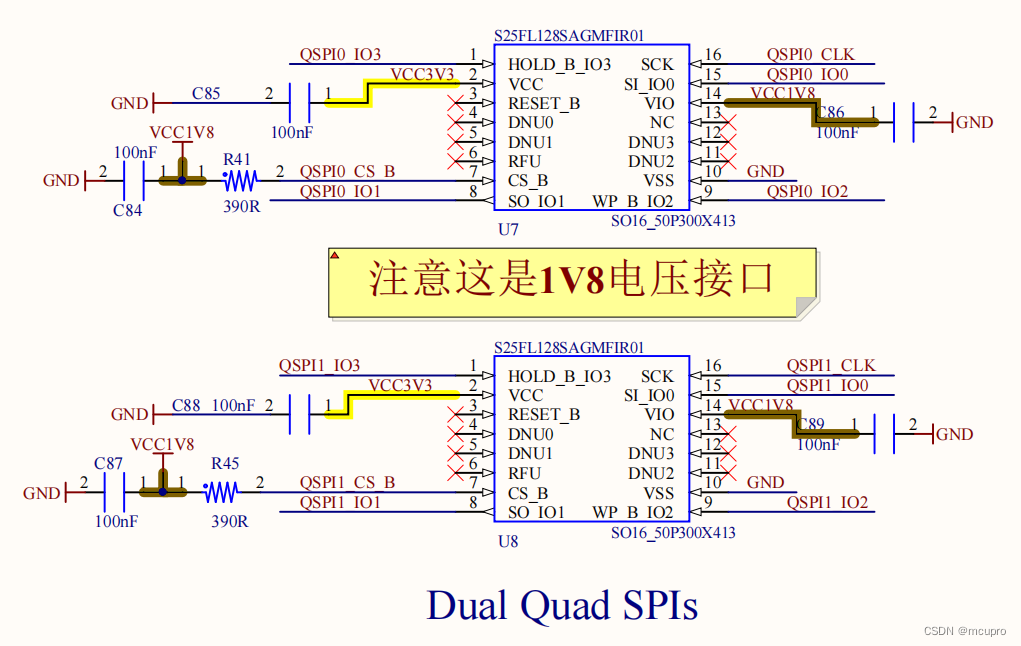

在开发板的原理图上找到flash器件，zc706开发上的flash型号为S25FL128S，电压为1.8V，并且是连块并联的

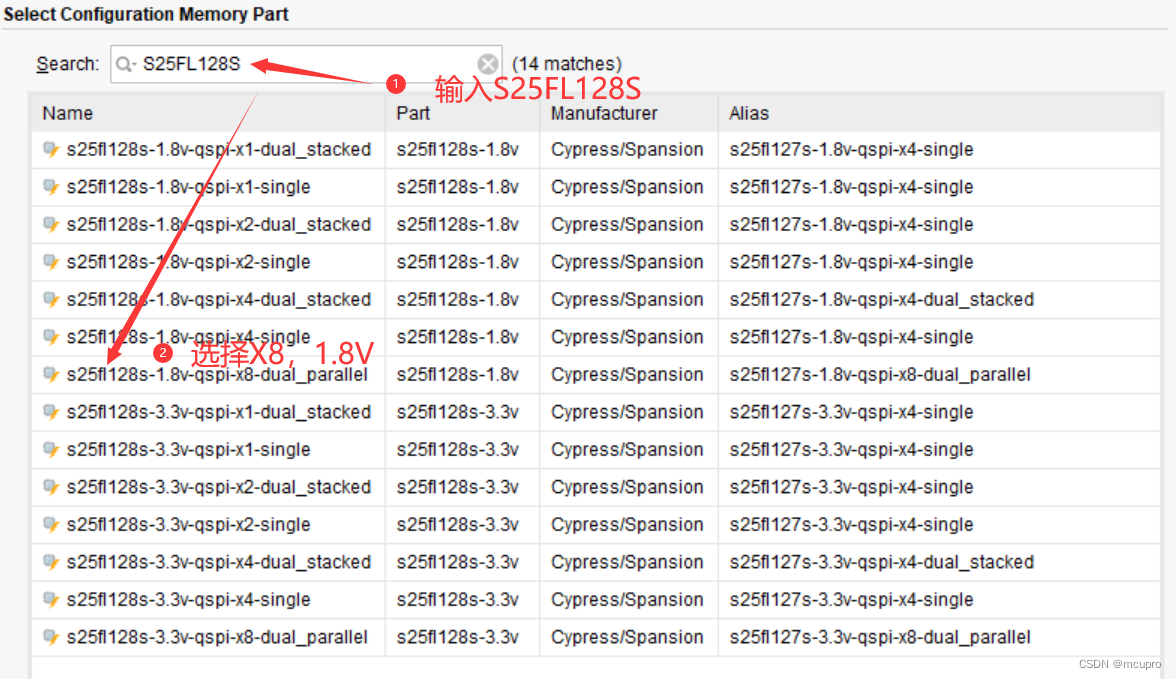

搜索flash型号，由于flash是两块并联的，所以选择X8，电压选择1.8V的

点击OK

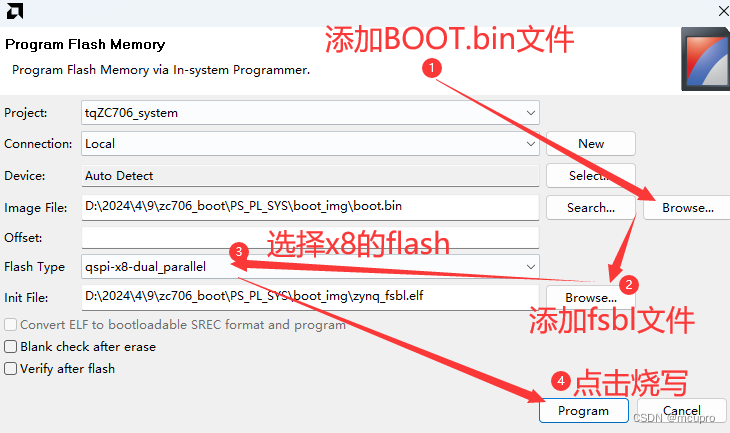

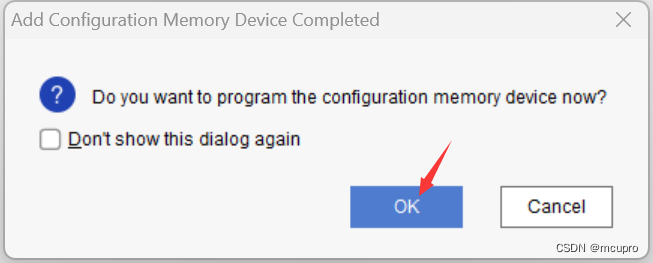

添加bin和FSBL文件，需要勾选擦除，校验可以不勾选，点击OK开始烧写

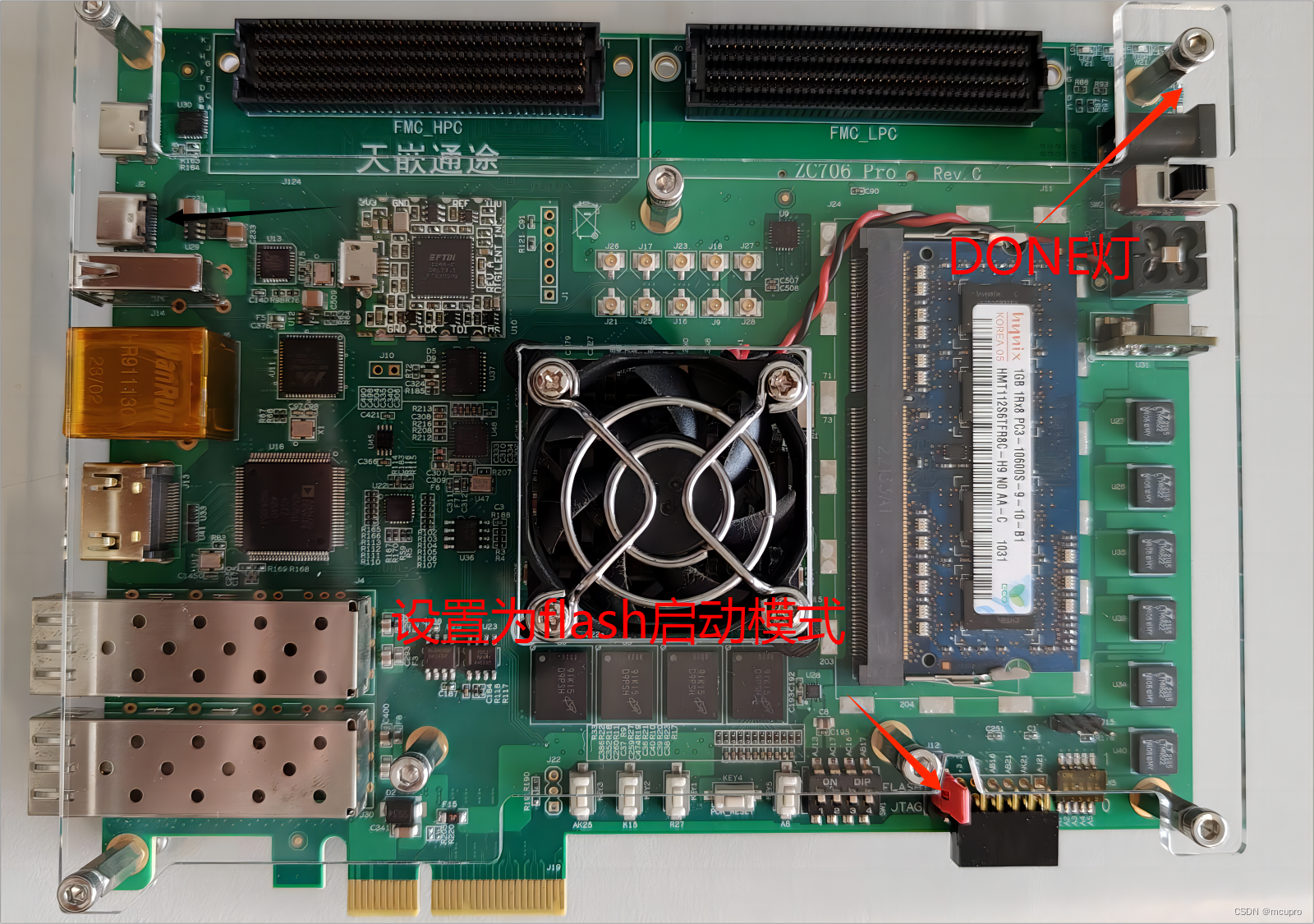

等待烧写完成，把开发板启动模式改为flash启动，重新上电，等待DONE灯亮起表示烧写成功

使用Vitis烧写Flash流程：

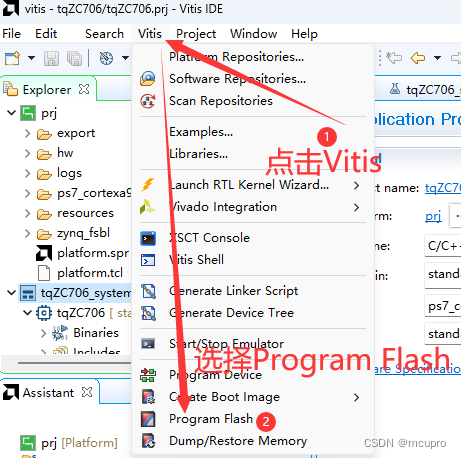

打开zc706的Vitis项目，点击VItis，选择Program Flash

给开发板插上JTAG，电源线，把启动模式设置为JTAG模式，开启电源

添加BOOT.bin和fsbl文件，选择x8的flash，点击Program进行烧写

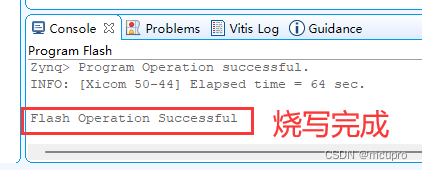

等待烧写完成，完成后Console窗口中会提示flash操作成功

把开发板启动模式改为flash启动，重新上电，等待DONE灯亮起表示烧写成功
