关于充电桩绝缘检测中判断标准以及检测电压的选取

参照GBT 18487.1-2015 附录B.4.1中说明：

“充电直流回路DC+、PE之间的绝缘电阻，与DC-、PE之间的绝缘电阻（两者取小值R），当R>500Ω/V视为安全；100Ω/V＜R≤500Ω/V时，宜进行绝缘异常报警，但仍可正常充电；R≤100Ω/V视为绝缘故障，应停止充电”。

以及表B.2 直流充电控制时序表中如下：

T7端“绝缘检测电压取最高允许充电总电压及处充电机额定电压二者较小值”。

综合以上信息可以得出：

绝缘检测电压的选取：最高允许充电总电压及处充电机额定电压二者较小值

判断标准：

1.安全：R>500Ω/V

2.告警，但能正常充电：100Ω/V＜R≤500Ω/V

3.故障，停止充电：R≤100Ω/V

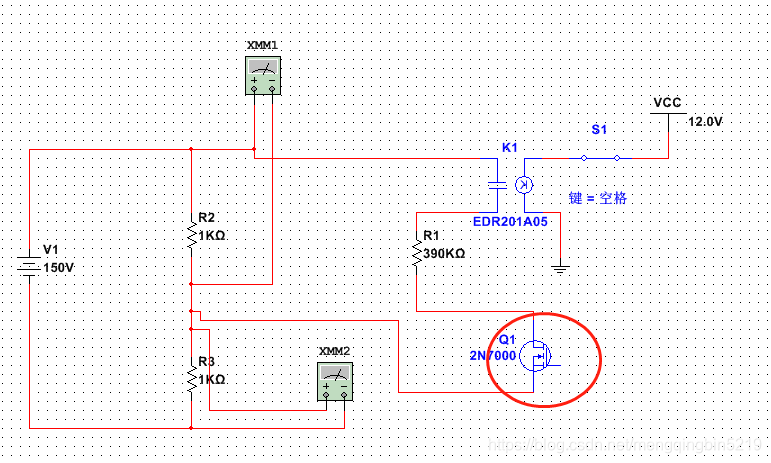

其中关于测量方法中的测量范围以及线性区间的问题，可以采用如下方案

使用一个MOS管或者IGBT，模拟电阻。
