USB4规范解读（四）：USB4系统结构通俗讲解

最新推荐文章于 2025-04-09 21:04:10 发布

流源君

最新推荐文章于 2025-04-09 21:04:10 发布

阅读量4.7k

点赞数 4

分类专栏： USB揭秘文章标签： usb

本文链接：https://blog.csdn.net/mir_future_30/article/details/108435032

版权

本文详细介绍了USB4系统的结构，包括USB4主机、集线器和外部设备之间的数据传输，强调了隧道协议、路由器、适配器等关键组件的作用。USB4数据由USB 3.2、DisplayPort和PCIe数据融合，通过路由器选择最佳传输路线，并利用适配器进行协议转换。此外，时间管理单元和连接管理器确保了系统的同步和管理。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

USB4是目前最新的USB接口规范，USB4数据是USB 3.2数据、DisplayPort数据和PCIe数据的集合体。也就是说USB4数据相当于是一个团体组合的名称，对应来看USB 3.2、DisplayPort还有PCIe相当于这个组合的3个成员。

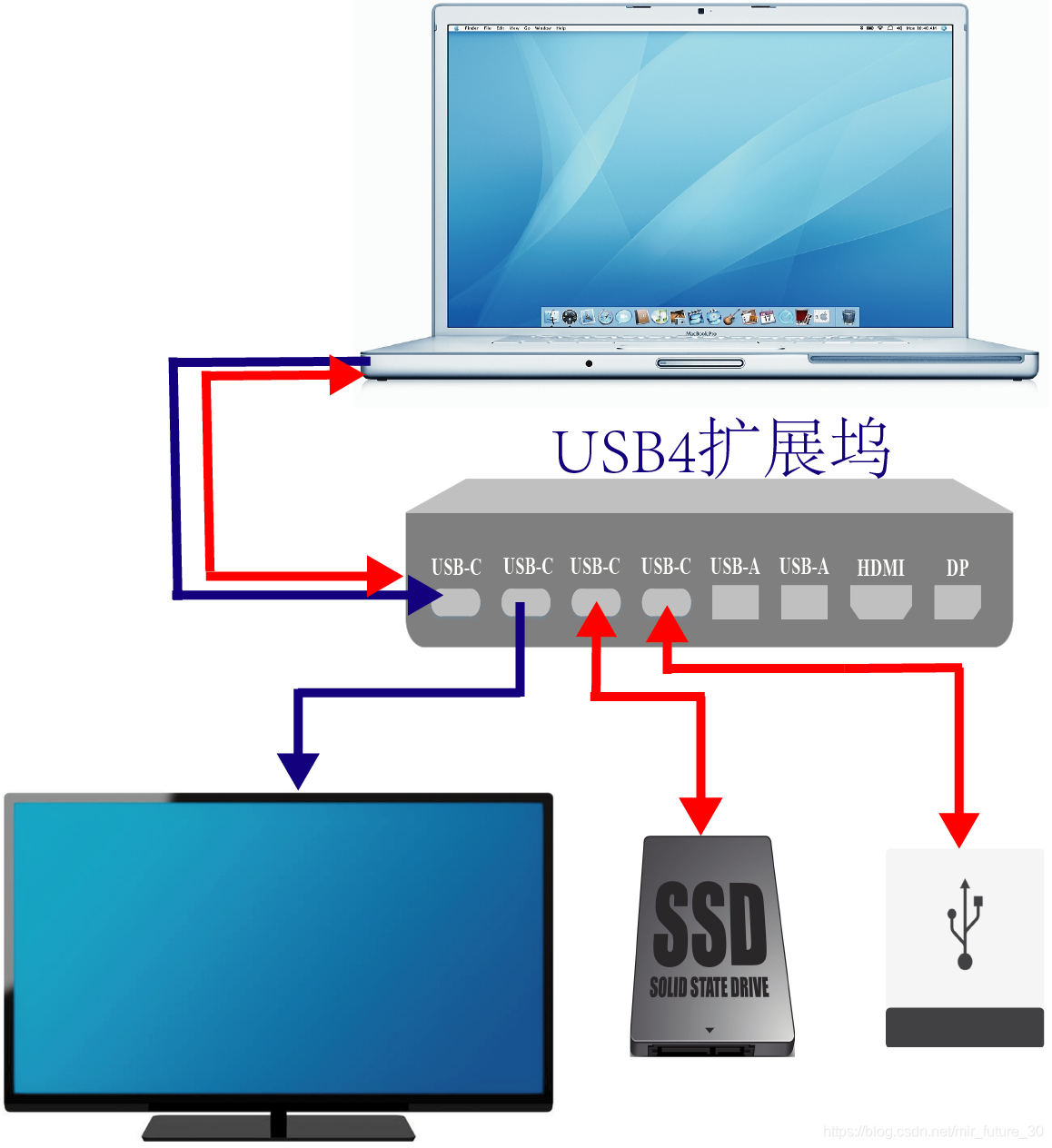

数据的传输可以发生在电脑主机（支持USB4）和外部设备（比如U盘、移动硬盘、固态硬盘）之间，也可以发生在电脑主机和集线器（或扩展坞）之间，以及集线器（或扩展坞）和外部设备之间。集线器和扩展坞是类似的东西，但有所区别。

扩展坞和集线器怎么区分？

集线器就是一个USB口扩展出多个USB口的一种设备，相比较集线器，扩展坞除了可以扩展USB类的外部设备，还可以扩展出HDMI和DisplayPort等视频输出接口以及有线网络等其他接口。扩展坞就像一个船坞，可以收容很多设备。

一、USB4系统简介

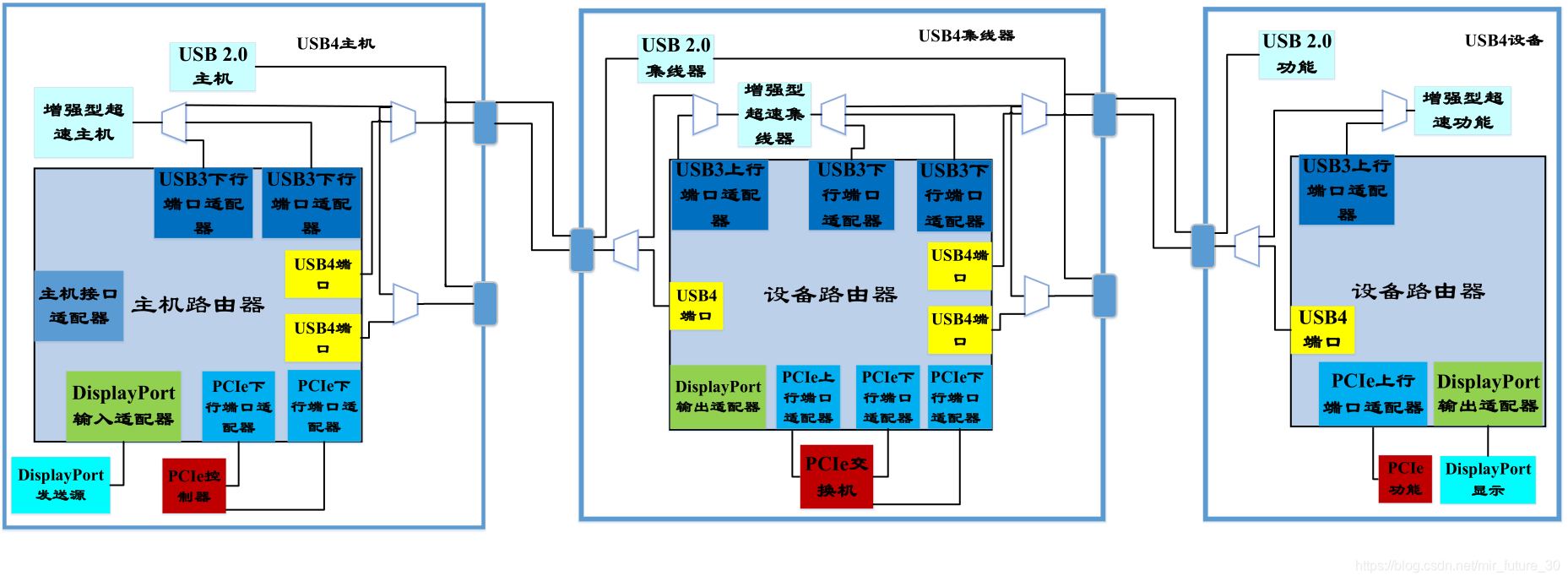

电脑主机、集线器（或扩展坞）和外部设备一起就是USB4系统。即USB4所有相互依赖的部分结合成的一个整体叫做USB4系统，USB4系统结构（英文名称USB4 Fabric）包括USB主机，USB4集线器和USB4外部设备中的一个或多个组合。想了解USB4系统的组成以及作用，请参考文章《USB4规范解读（三）：深入了解USB4的系统结构和工作原理》。本文在这个基础上继续讲解USB4的系统结构。
