嘉立创专业版pcb设计技巧 1.铺铜方式

1.默认铺铜方式

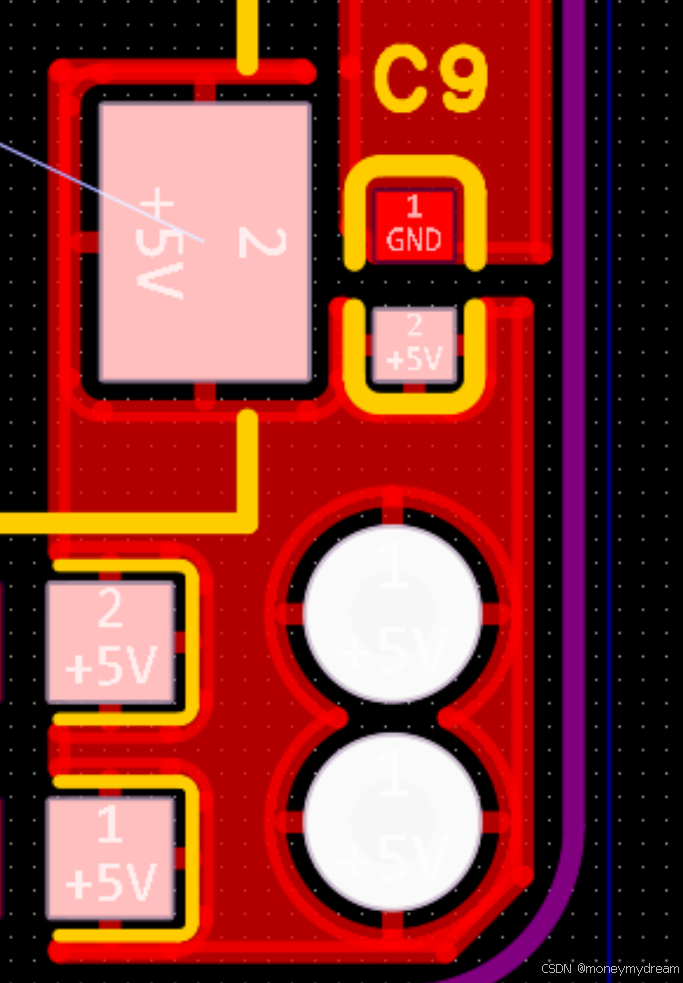

默认铺铜方式如下，铺铜与器件之间有间隙，通过导线连接。这种方式易产生锐角。

图一 默认铺铜方式

2.设置铺铜方式

选取铺铜区域，右侧边栏属性选择设置网络规则

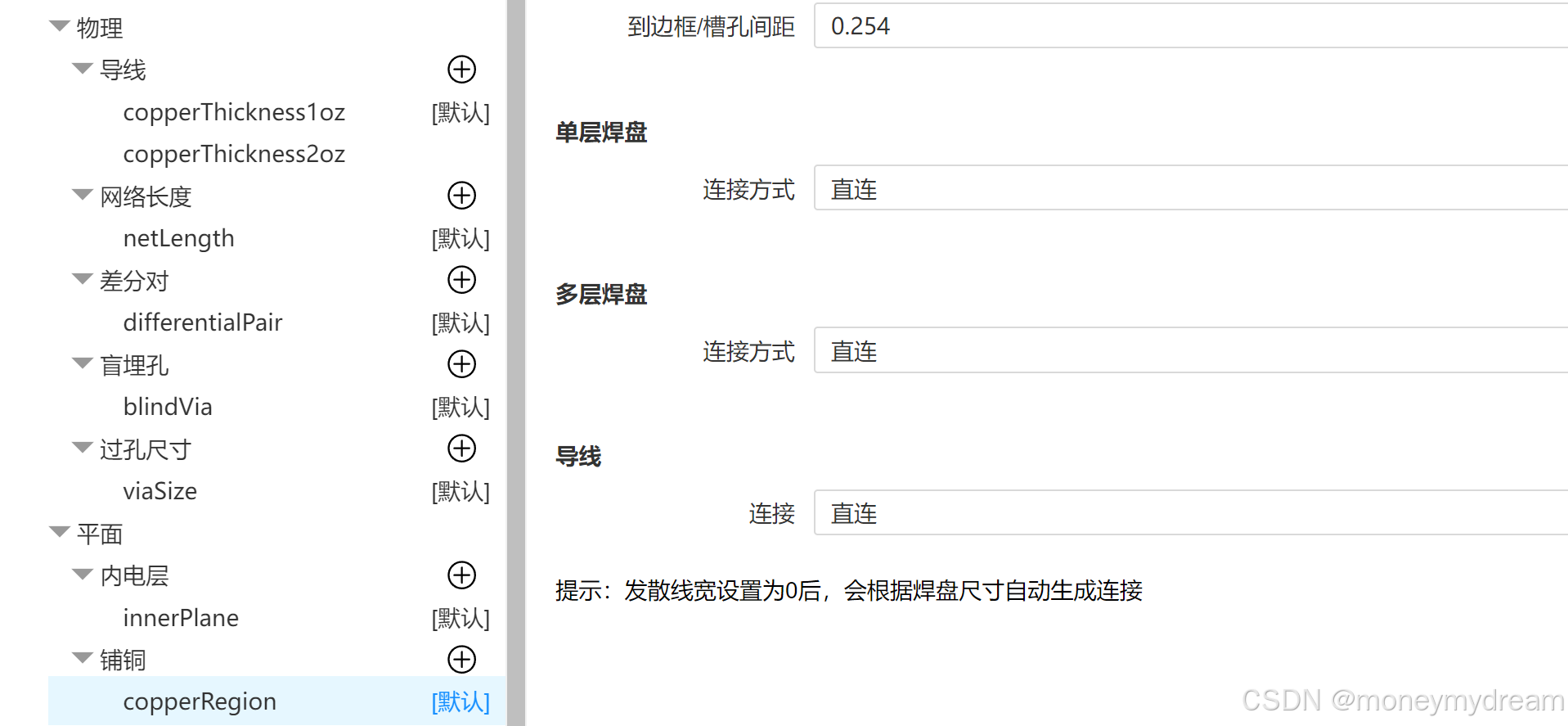

进入如下界面，选择铺铜->单层焊盘，多层焊盘连接方式改为直连->保存设置。

图二 铺铜连线设置

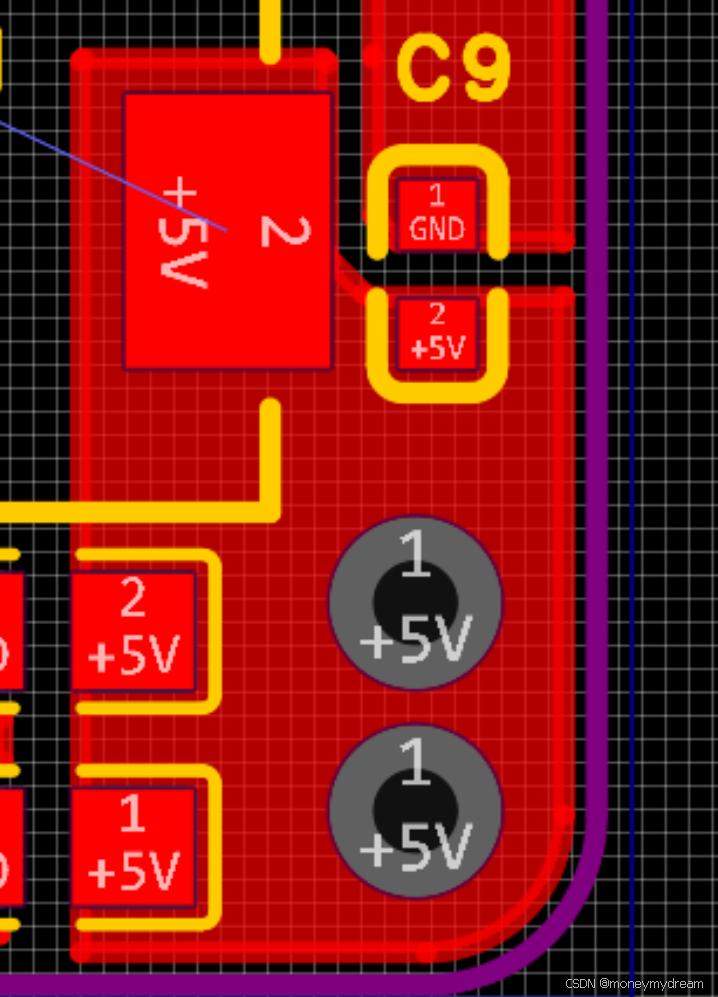

图三 设置完后效果

---

ps：设置完后遇到仍不接触的情况，可能是网络不同。改为相同网络名即可。

此文用于学习记录，欢迎纠错讨论。
