莫比乌斯带建模

文章详细介绍了在creo、catia和SW这三款软件中进行三维建模的操作步骤,包括画扫描轨迹、曲面转化实体等过程。在catia中遇到曲面相接的问题,需解决才能完成实体化。SW中的折弯操作强调角度必须为180度的奇数倍。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

1 creo

2, catia

3 SW


1 creo

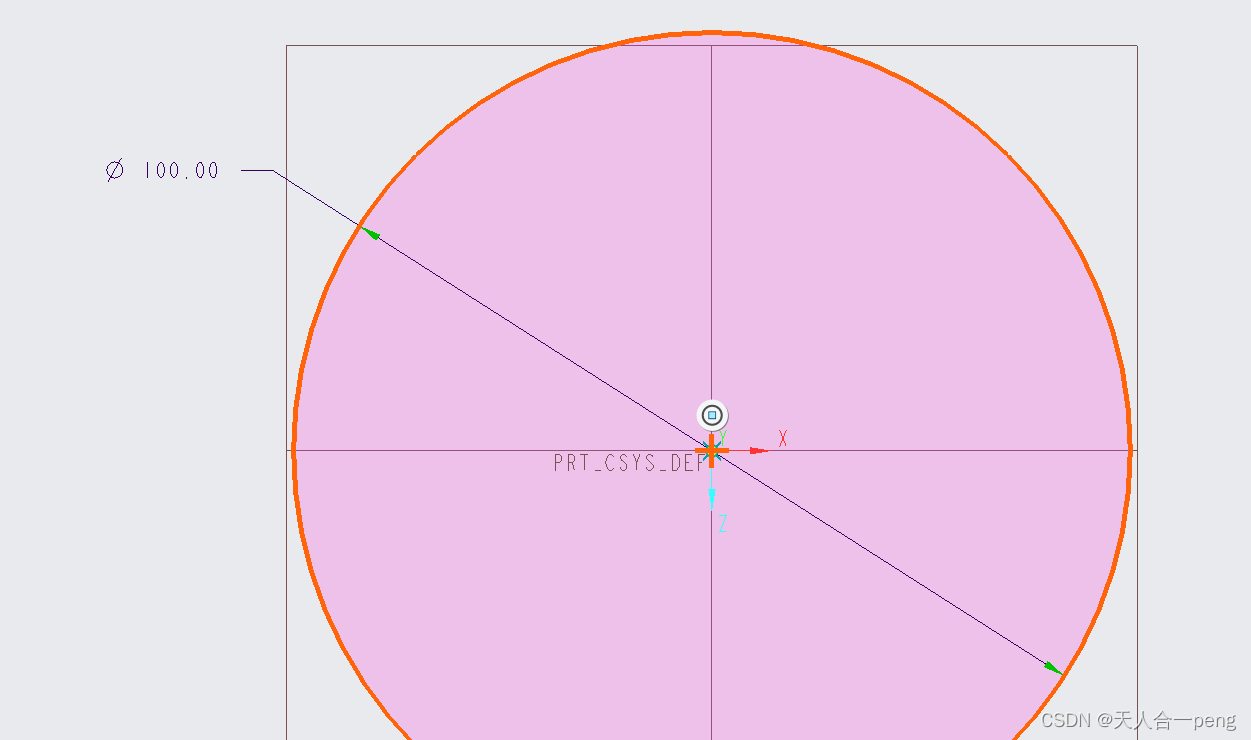

1) 画扫描轨迹

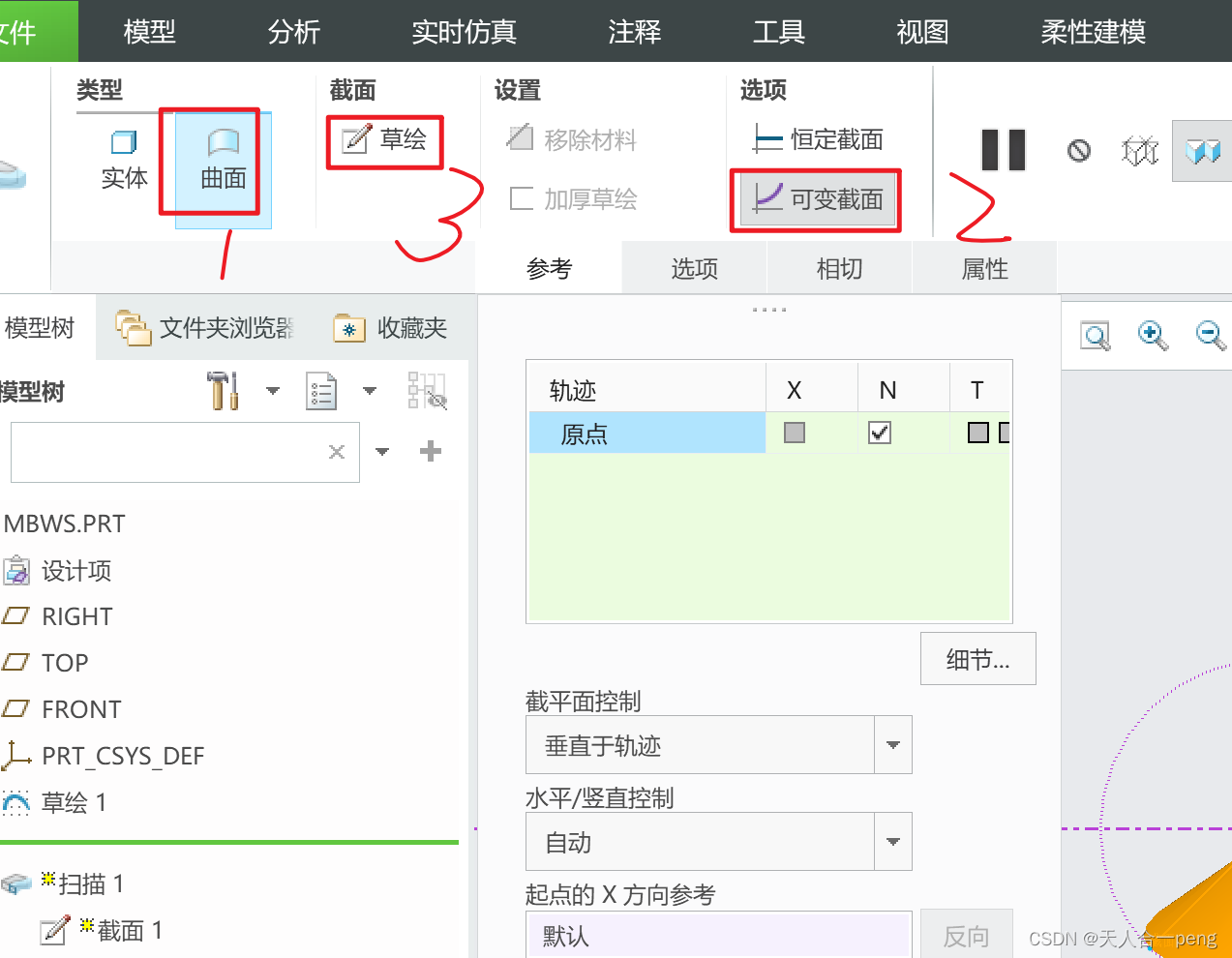

2)扫描

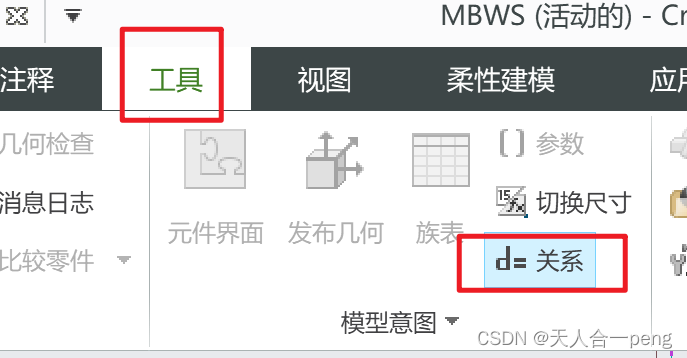

3)添加公式

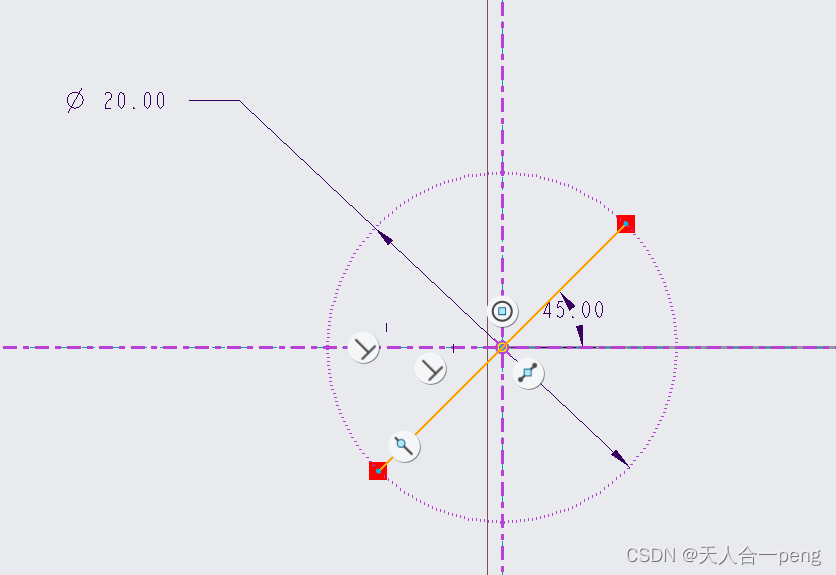

 45是初始角度

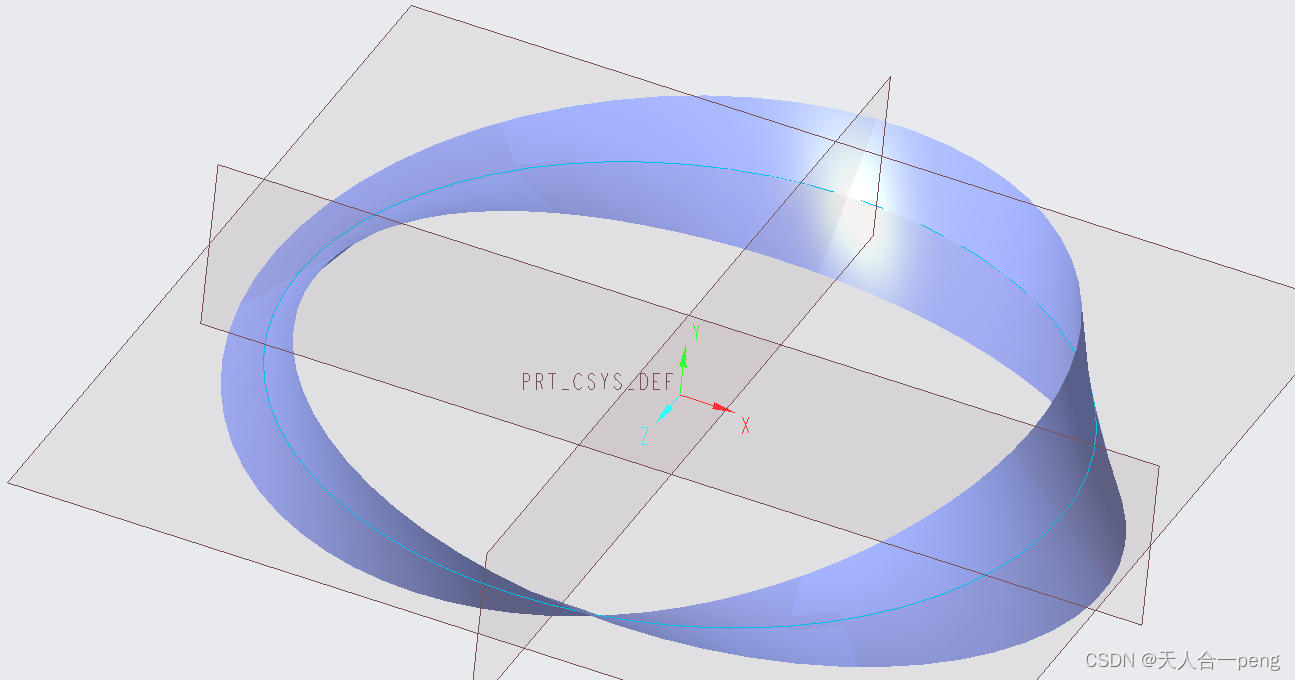

4)效果

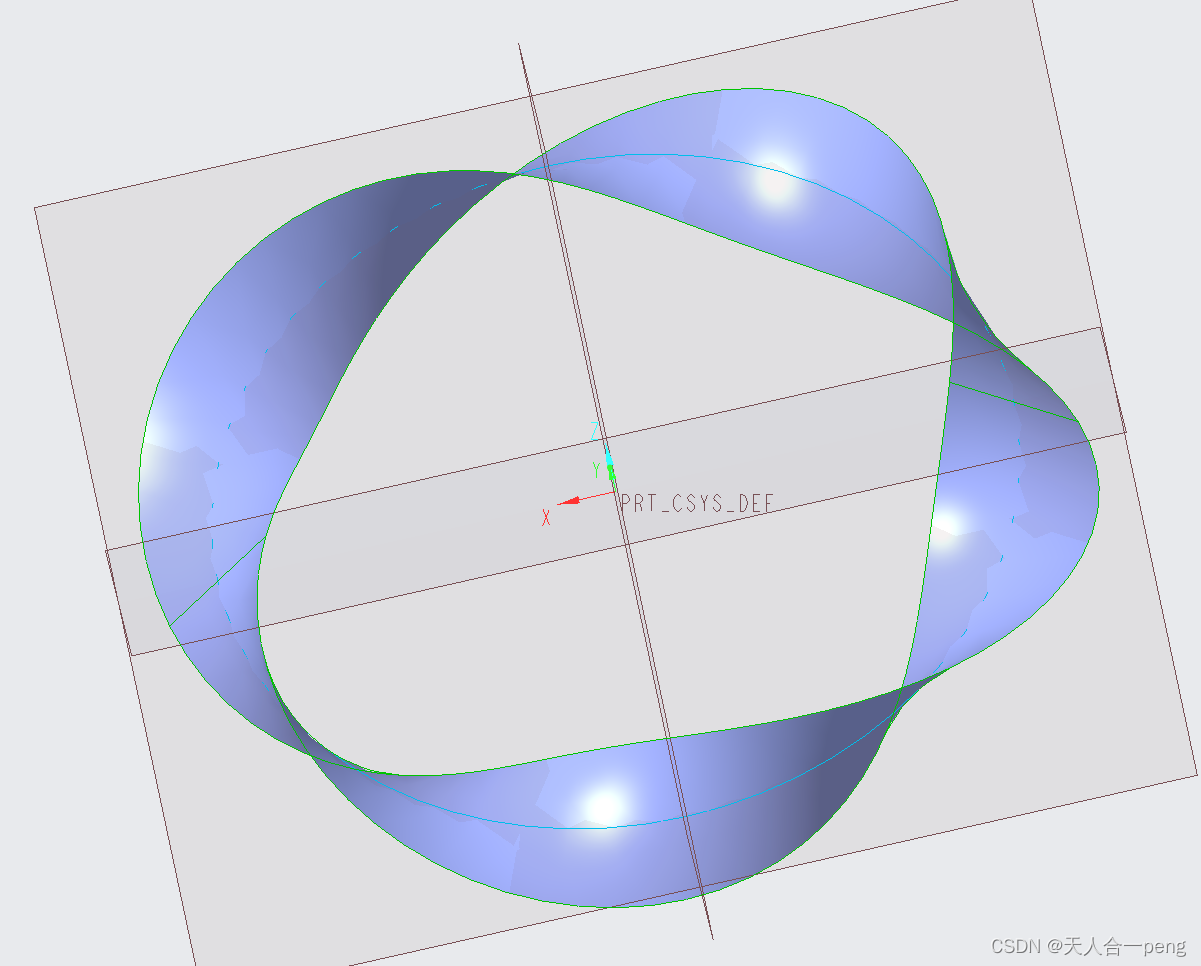

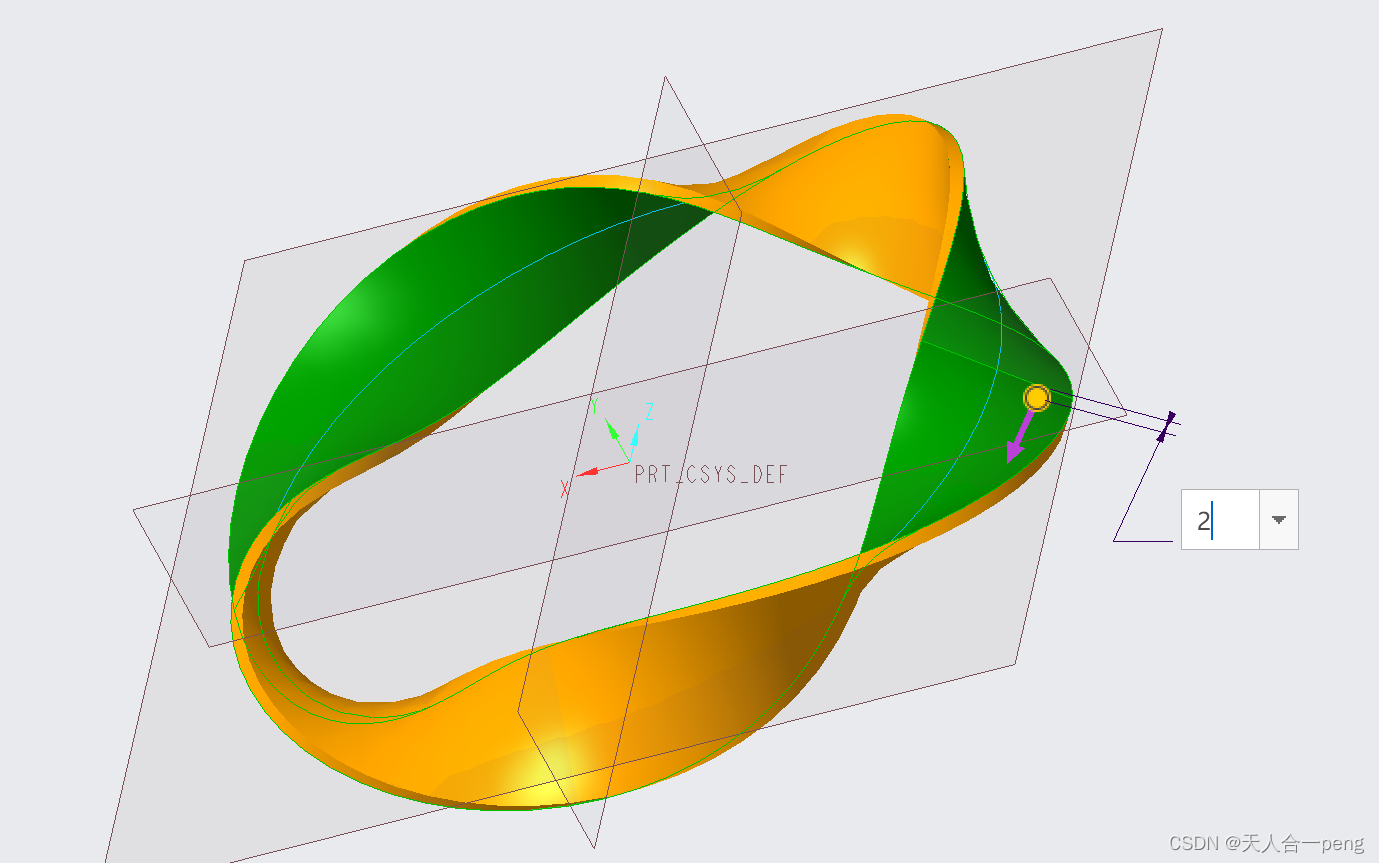

 如果旋转2圈

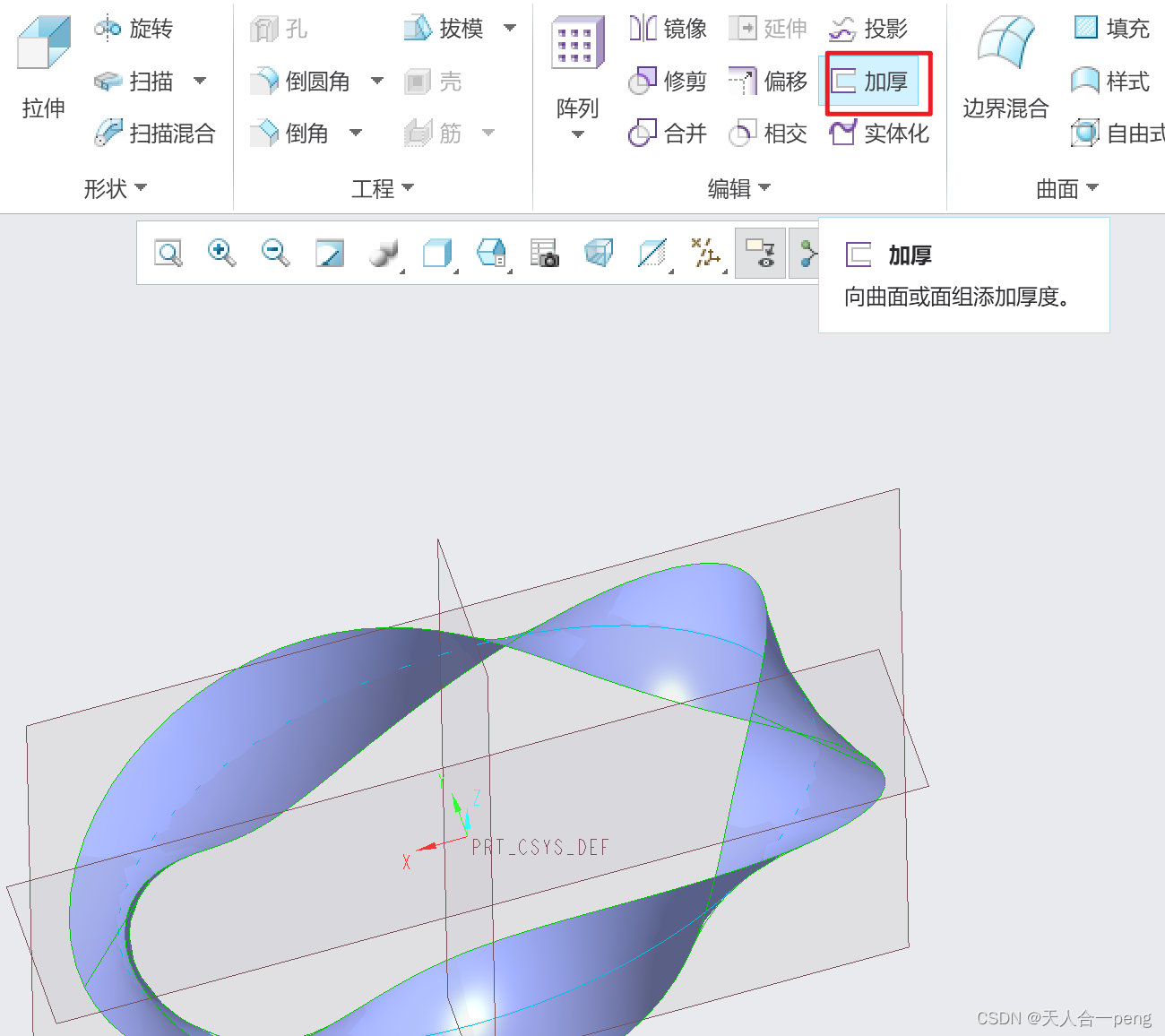

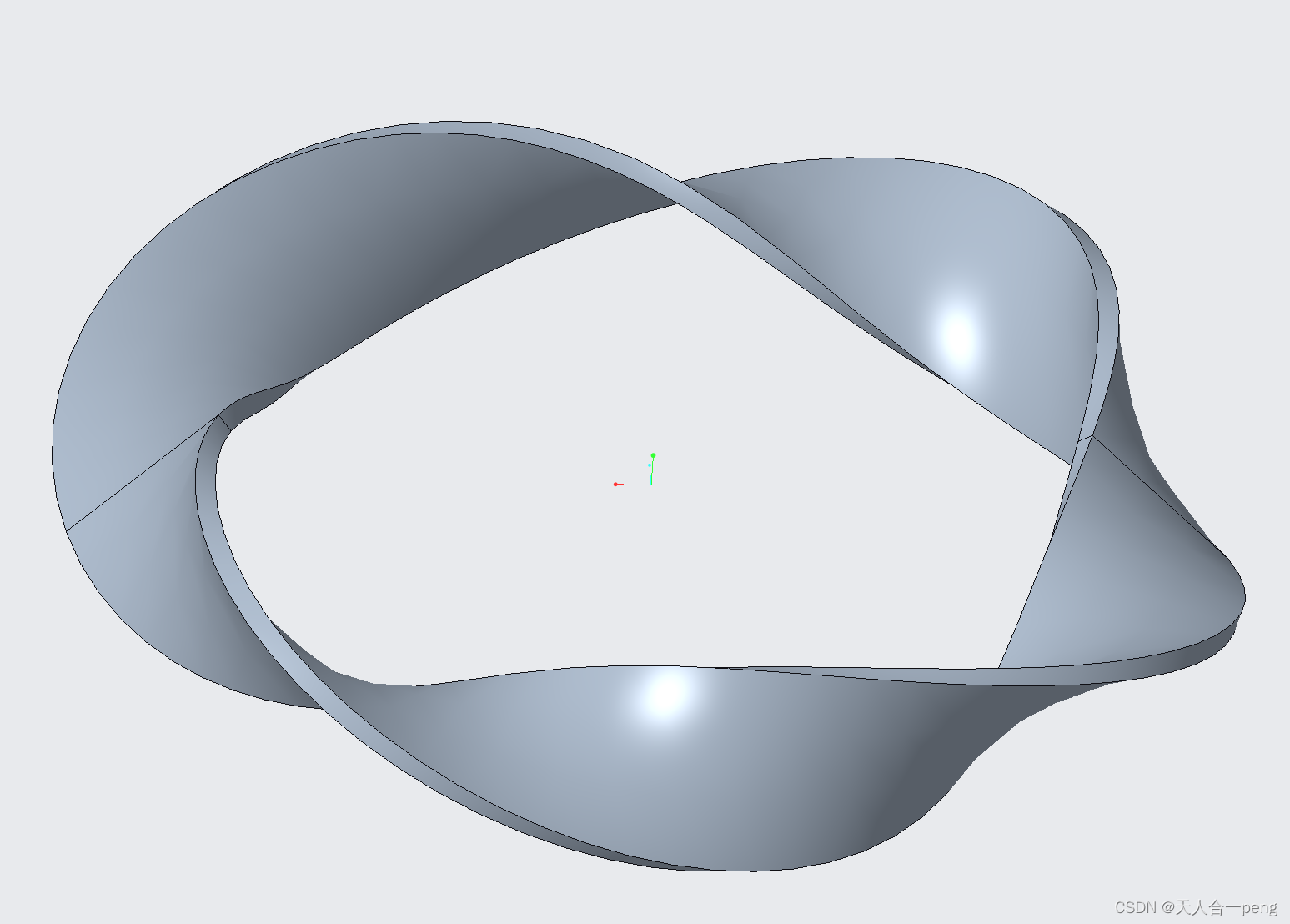

 5)转化为实体





2, catia

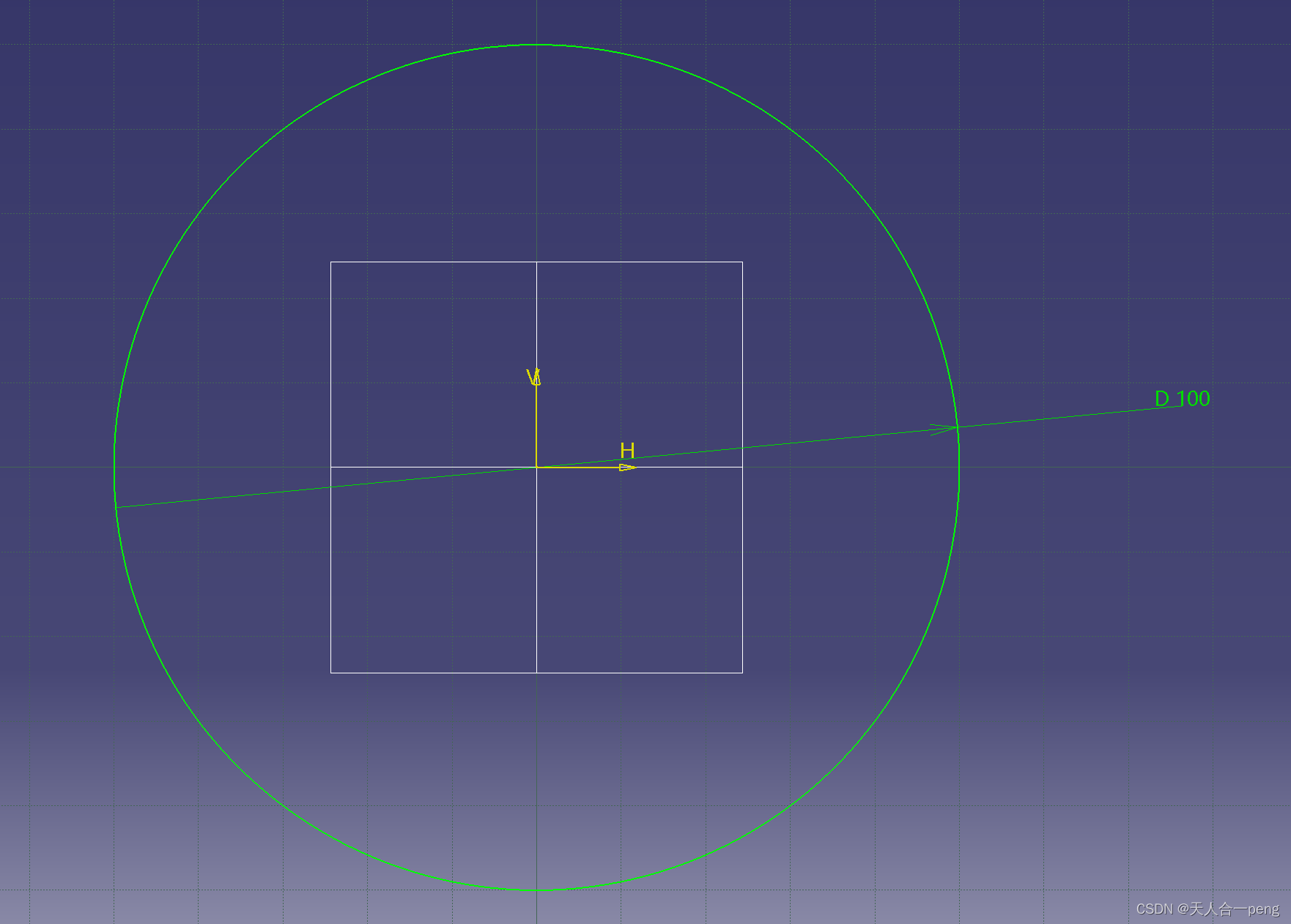

1) 绘制轨迹

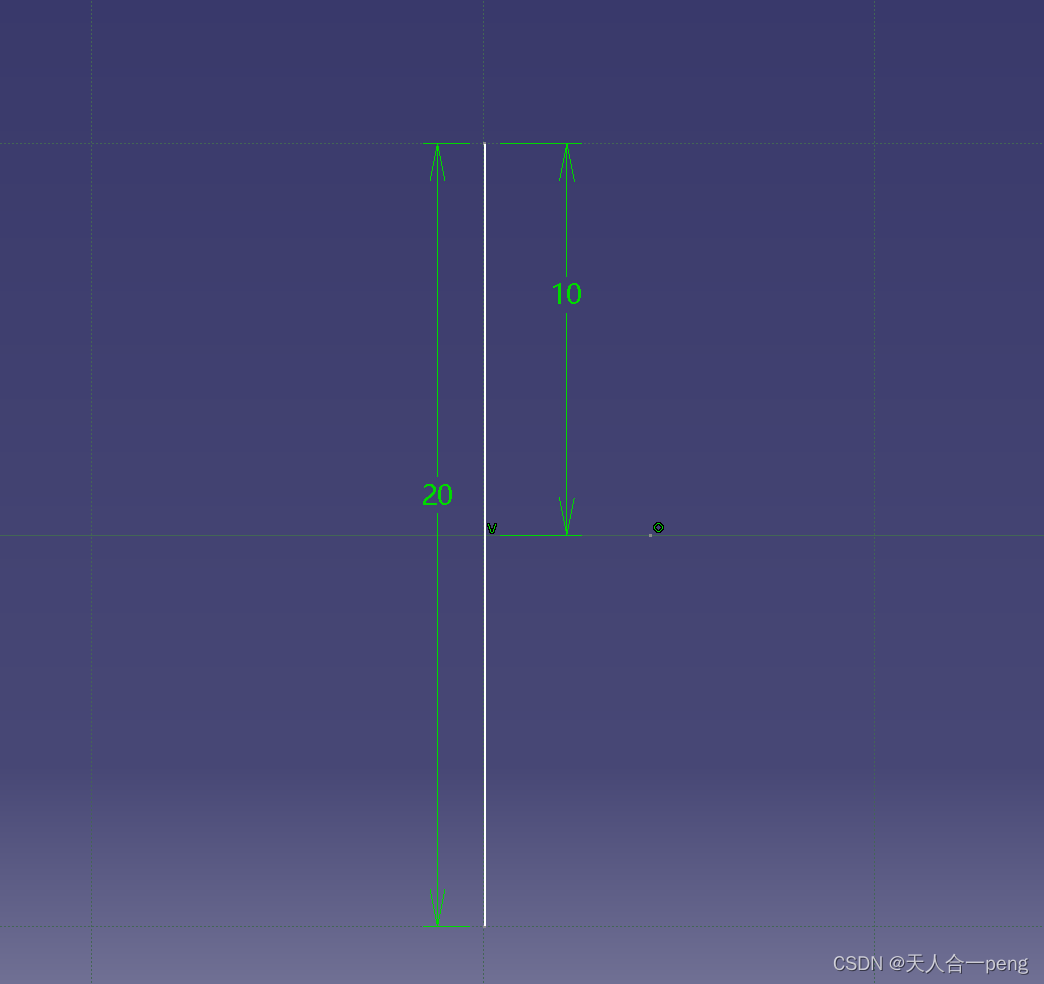

2)垂直于轨迹的平面在其投影端点绘制直线

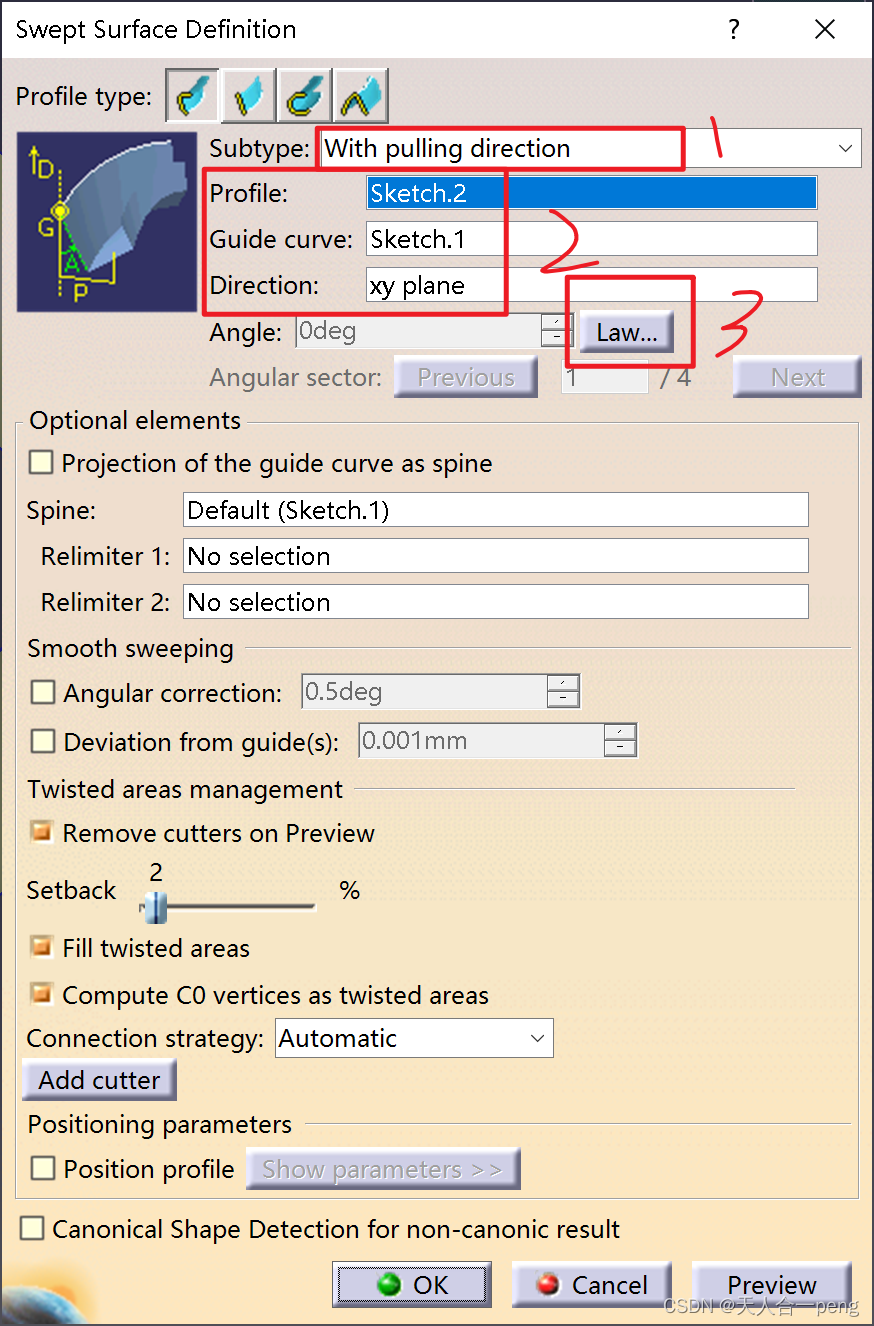

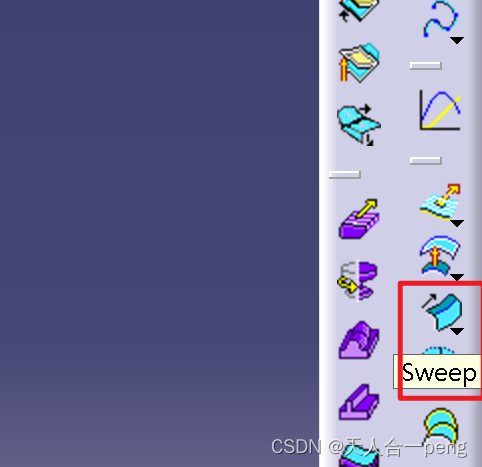

 3)进入创成式设计-描扫



 平面是轨迹所在平面

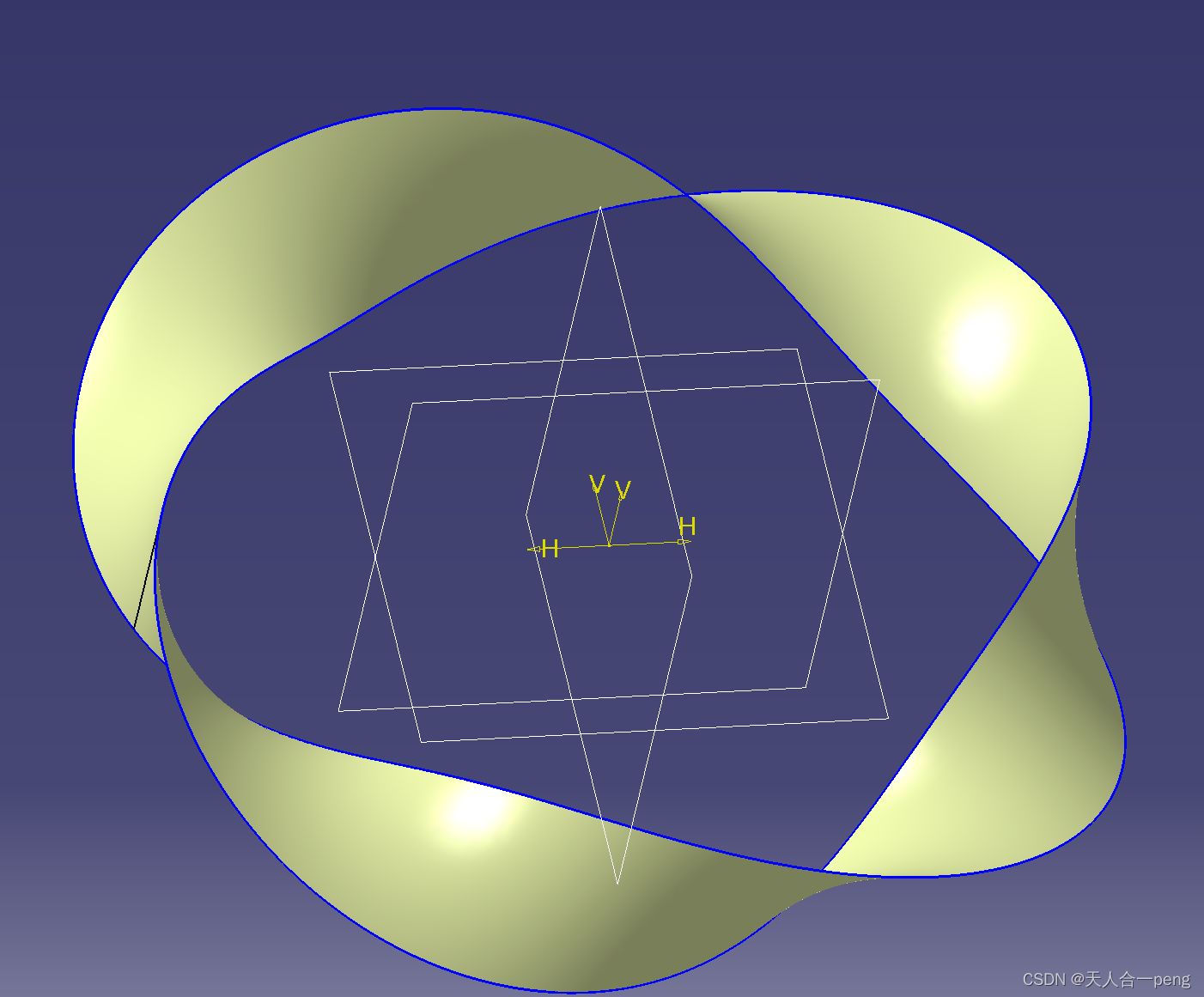

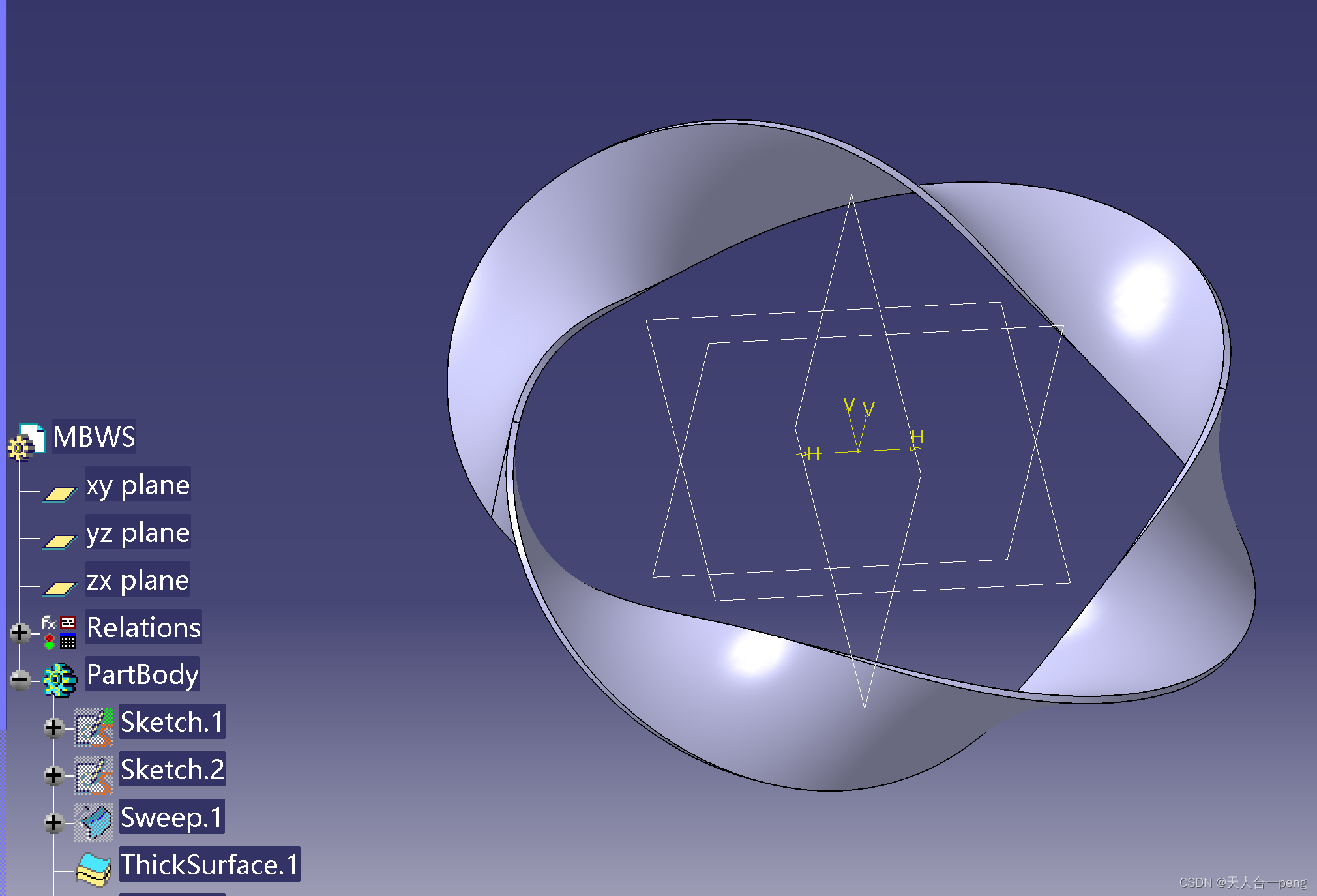

 4)效果

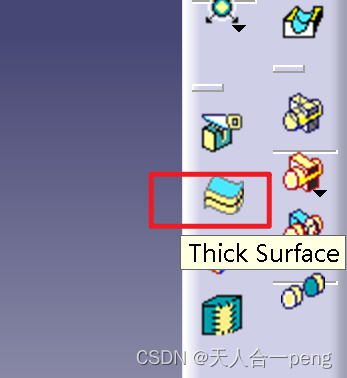

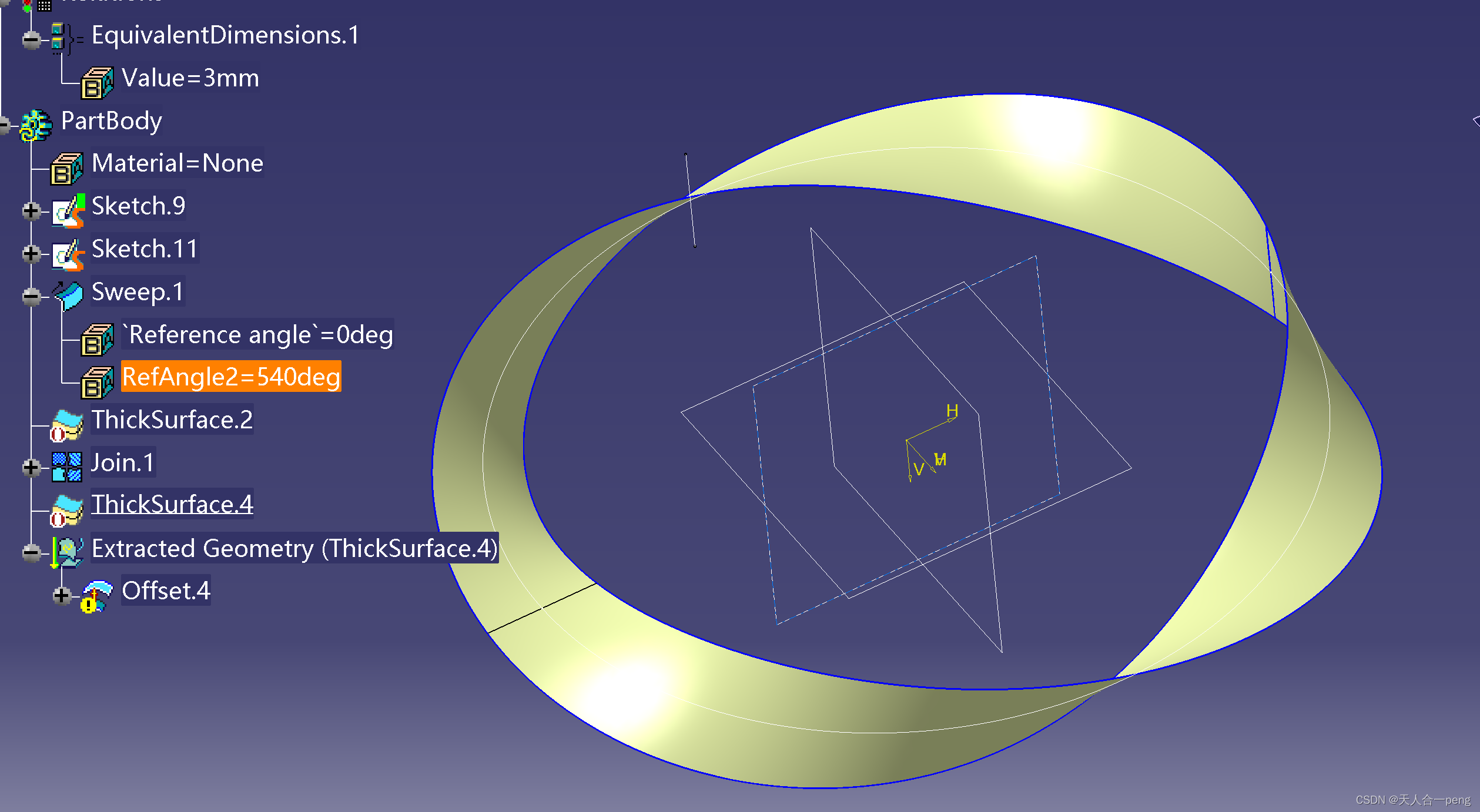

 5)进入零件设计--实体化

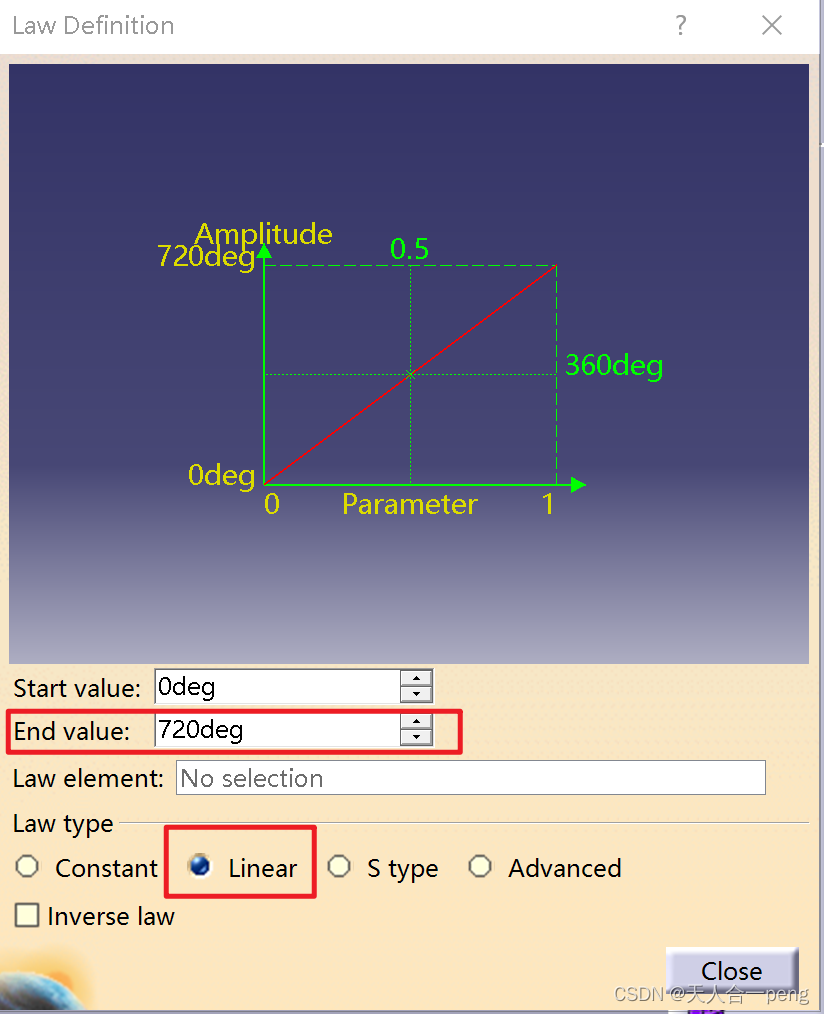

应该是180度的奇数倍,如果是偶数倍则无法实验从内面到达外面的效果。

 但现在做将曲面转化为实体时会有问题,应该是曲面相接的地方,有问题,不知如何解决??

3 SW

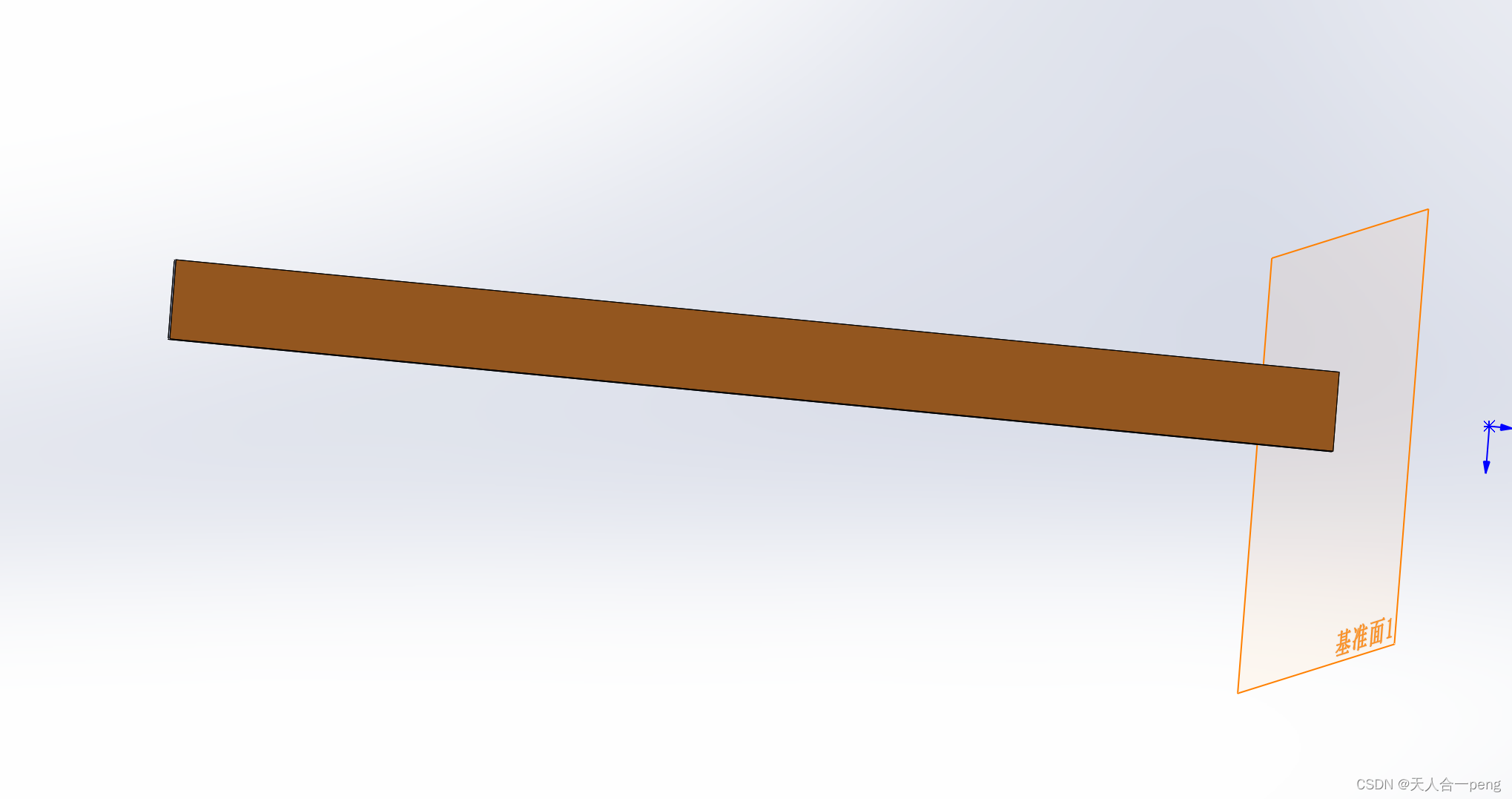

1)生成一个长条

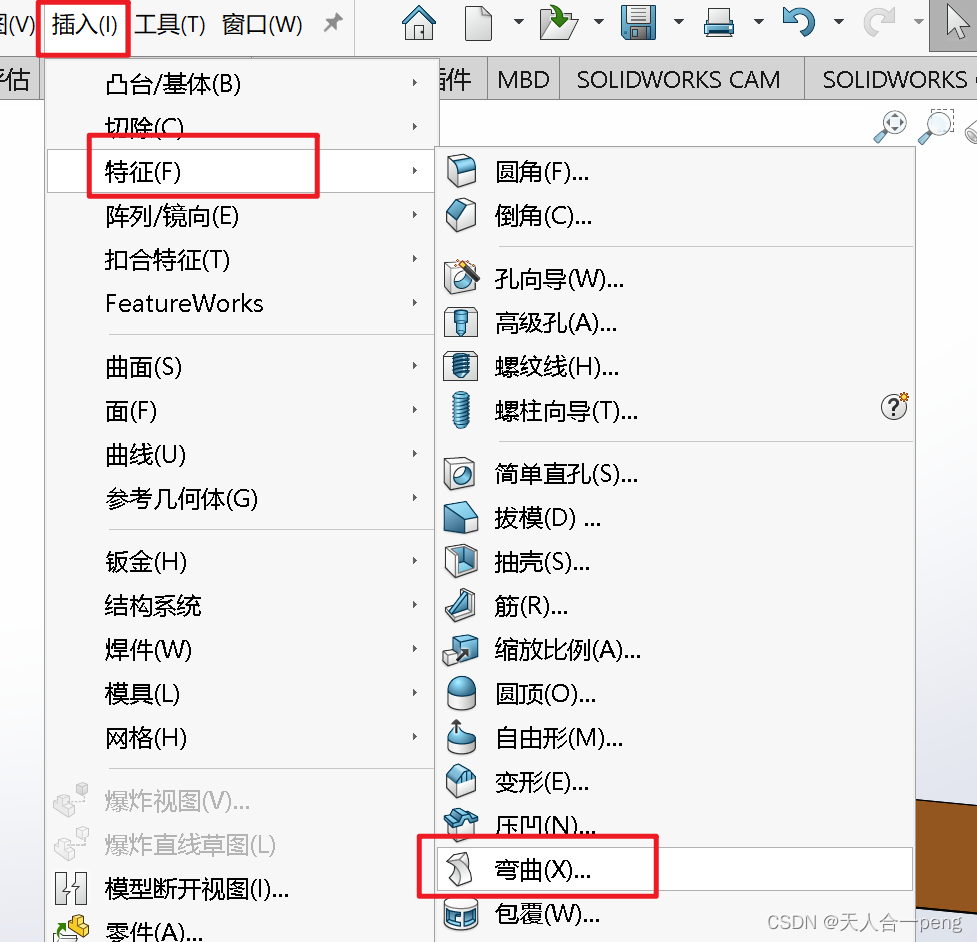

2)弯曲

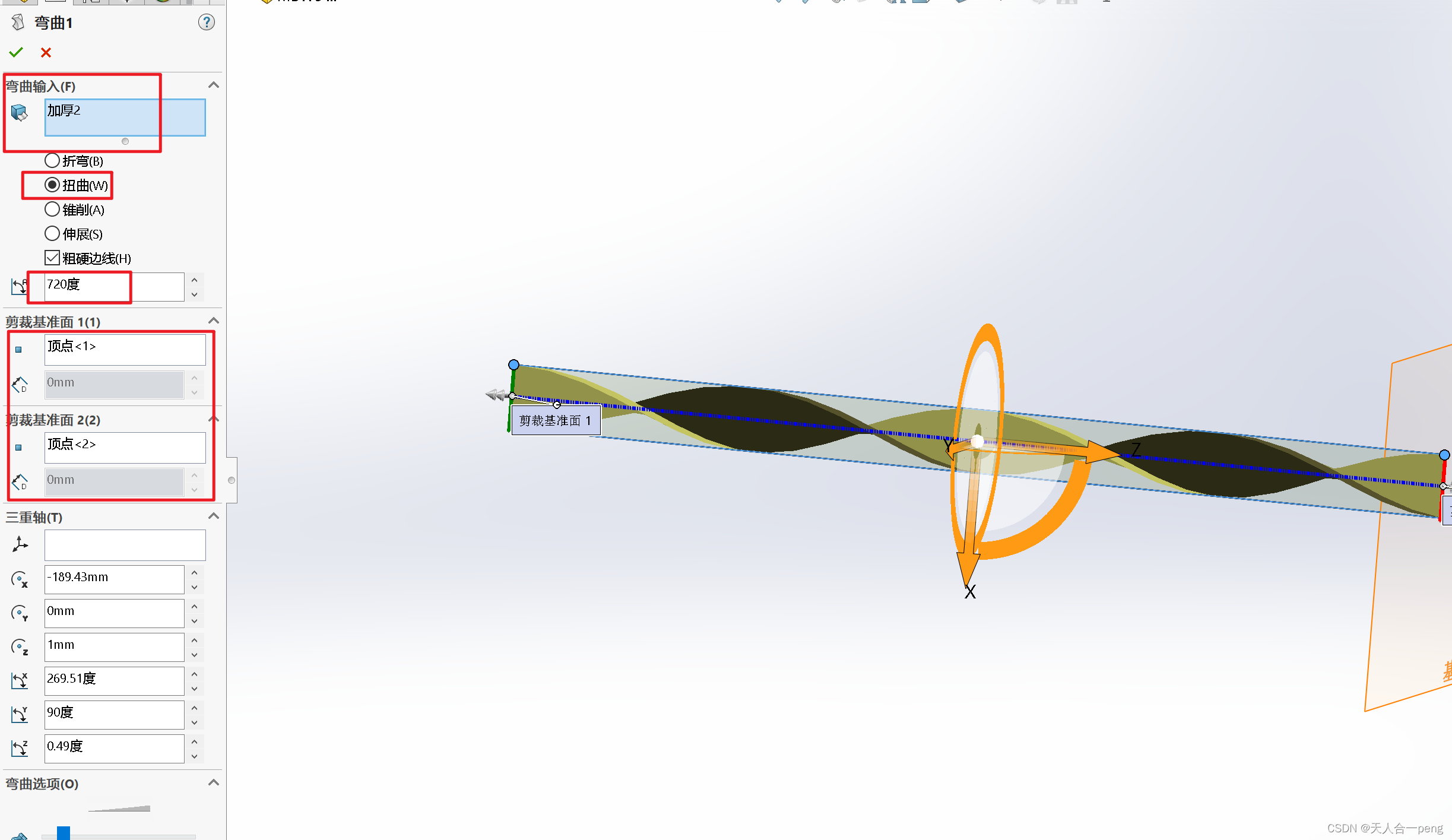

这个角度是180的奇数倍,不然实现不了A面行走到达B面的,如下面的的结果

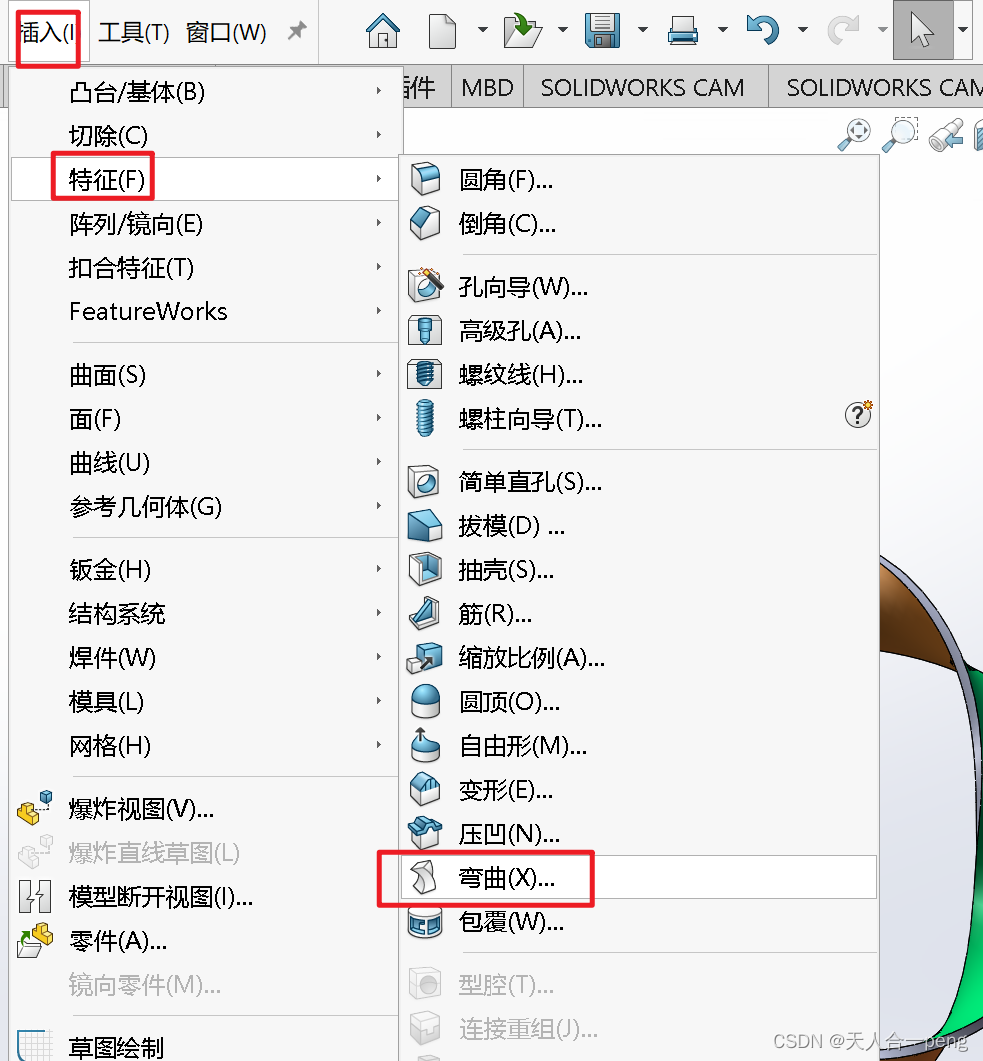

 3)折弯曲

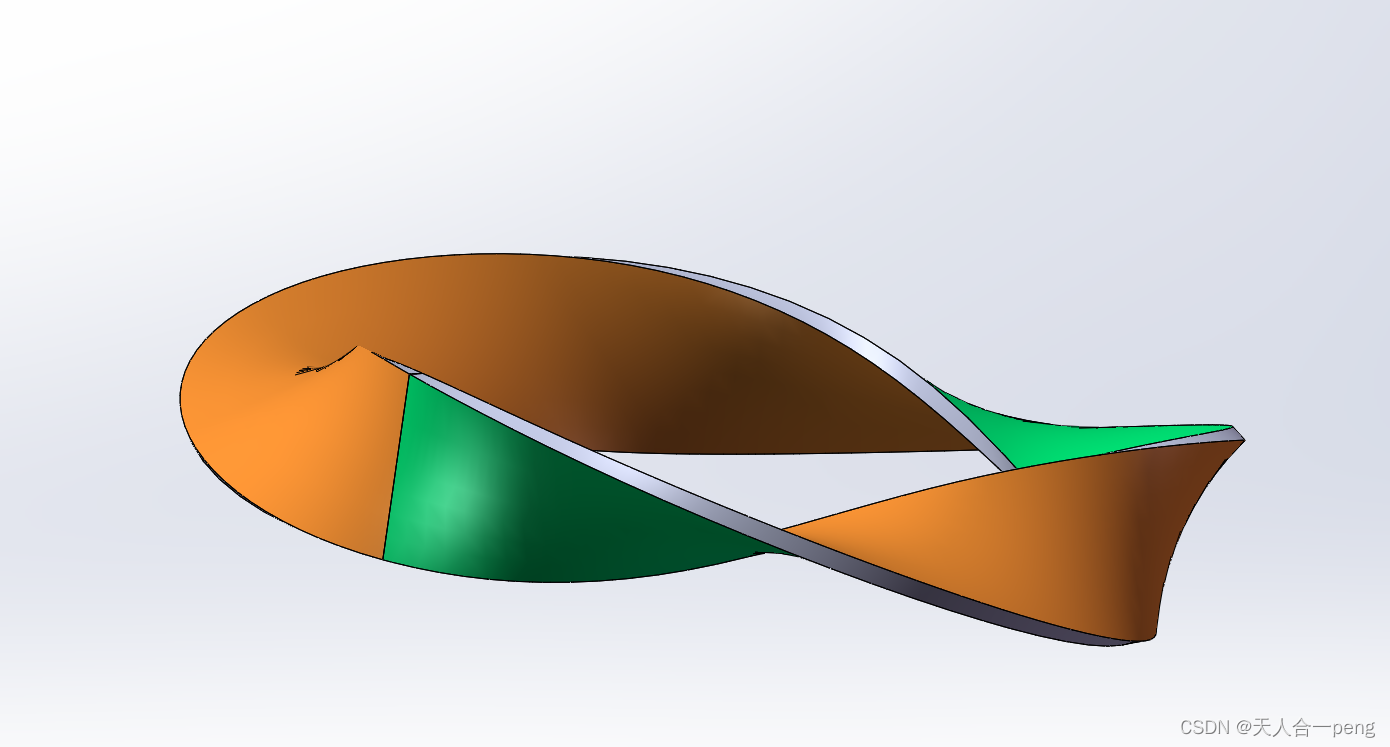

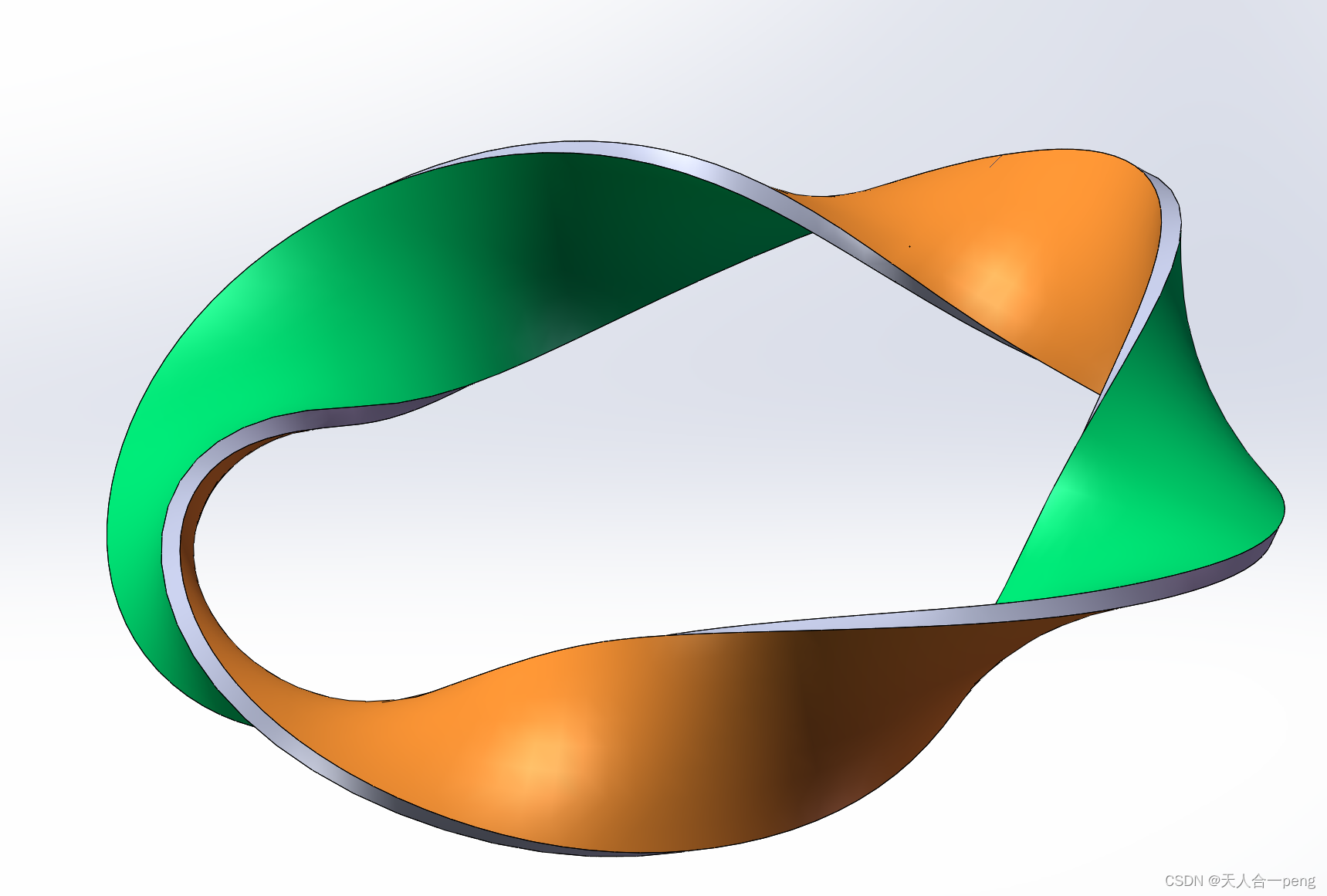

3)效果

这样的话,按定义就不是

把角度修改为180*奇数,则就是
