IC基础知识9-组合逻辑电路

1. 简介

组合逻辑电路的功能特点是任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关。

2. 分析组合逻辑电路

1. 根据组合逻辑电路得到逻辑表达式
2. 化简逻辑表达式
3. 画出真值表
4. 确定逻辑功能

3. 设计组合逻辑电路

1. 确定输入输出
2. 画出真值表
3. 通过卡诺图化简
4. 得到最简表达式
5. 画出逻辑电路

4. 组合逻辑电路中的竞争冒险

逻辑门电路的两个输入信号同时向相反的逻辑电平跳变，而跳变的时间有差异的现象叫做竞争，而由于竞争可能在电路上产生干扰脉冲的现象的叫做冒险。如何消除竞争冒险现象

1. 在逻辑门输出端口和电源之间并联滤波电容
2. 发现并消去可能出现的互补变量运算
3. 在逻辑门的输入端引入选通控制信号

5. 常见逻辑电路

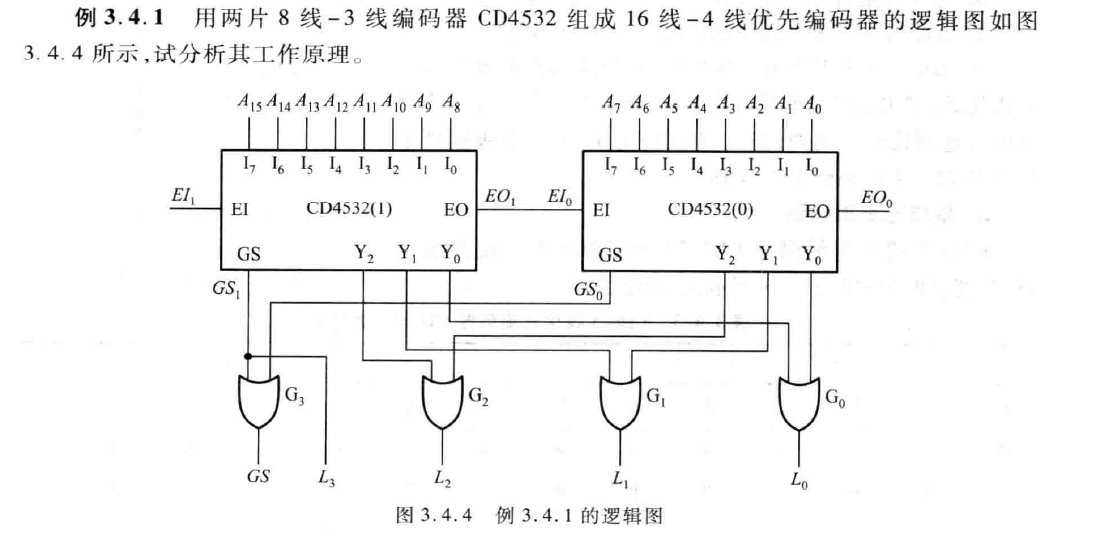

1. 编码器
   输入:EI,I7,I6…I0
   输出：Y2,Y1,Y0,GS,EO;GS为优先编码器工作状态标志
   功能：当EI=0时，编码器不工作，输出全0；当EI=1,I信号全0时，GS=0,EO=1;其他情况EO=0,GS=1

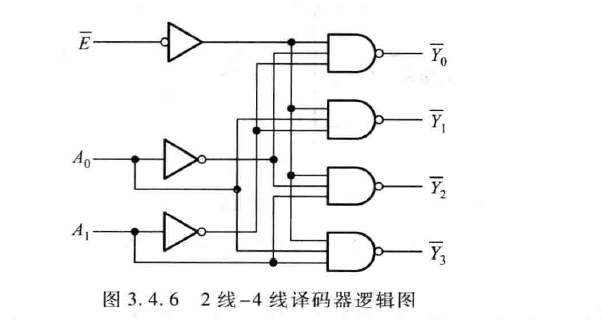

2. 译码器

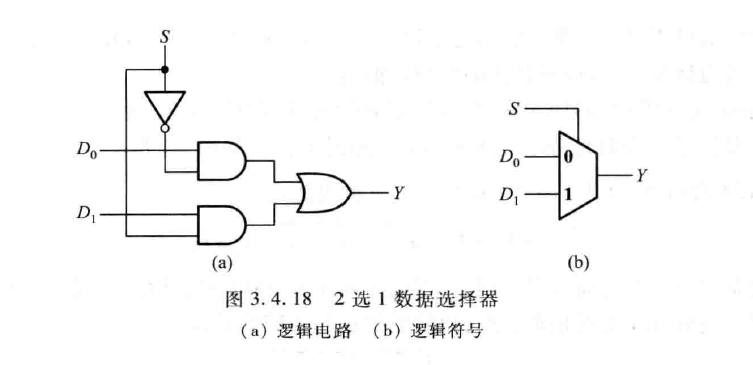

3. 选择器

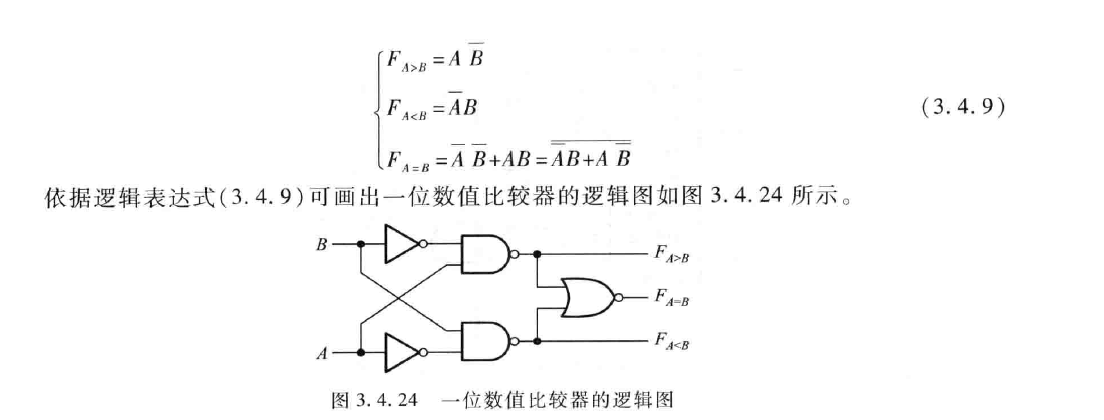

4. 比较器


5. 加法器

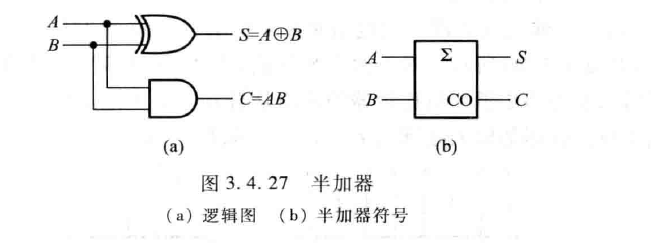

   半加器：

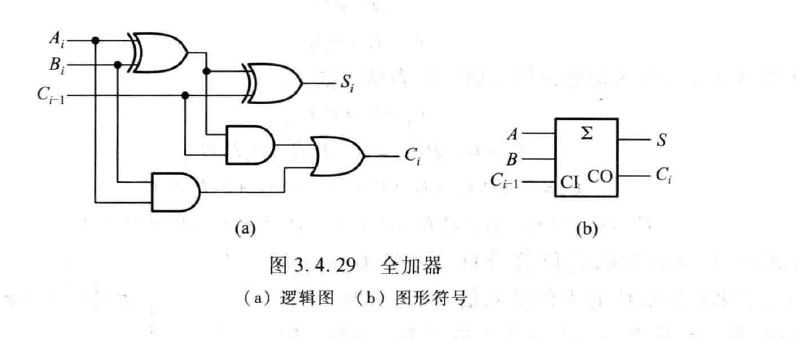

全加器：
