ECU-TEST与CANoe联合仿真1



一、ECU-TEST与CANoe联合首先需要配置TBC（test bench configuration）文件和TCF(test configurational)文件，在这里软件版本以ET 6.5.1和CANoe 15.4为例，具体配置如下：

1.TBC配置

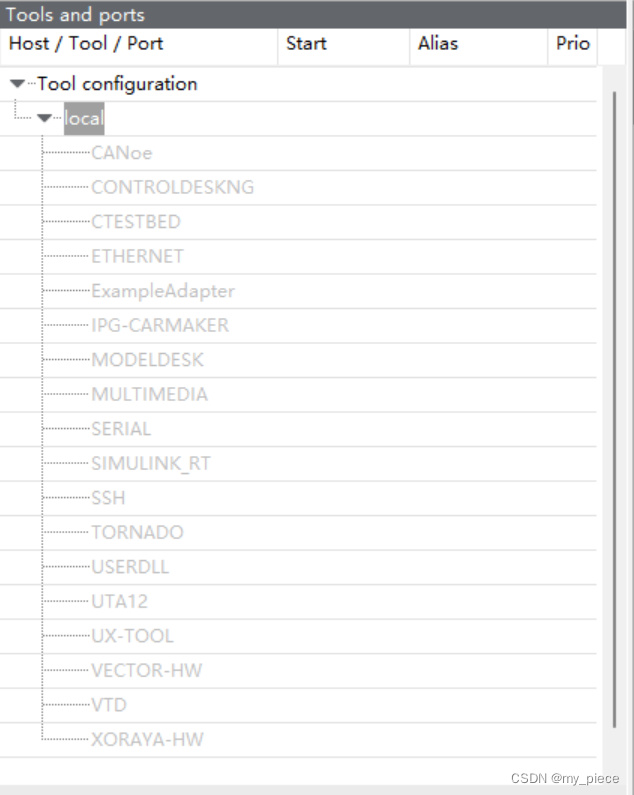

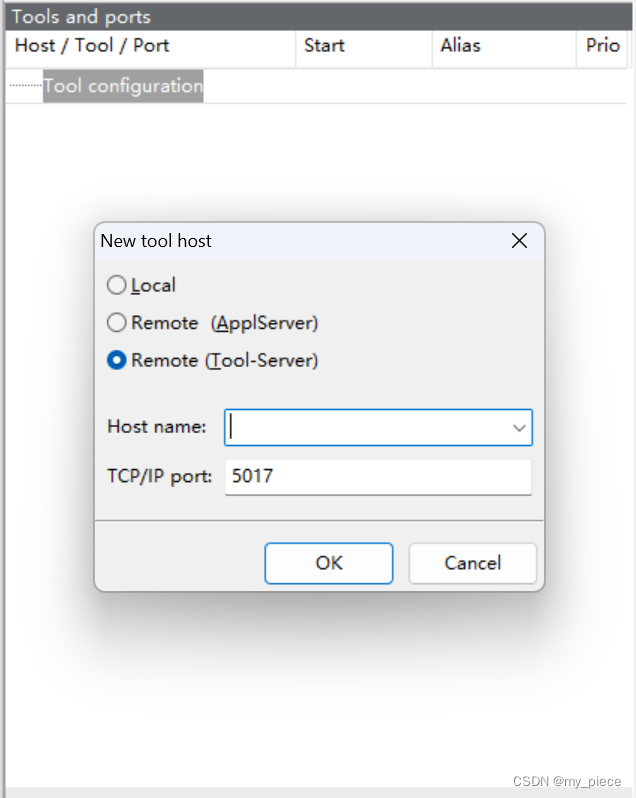

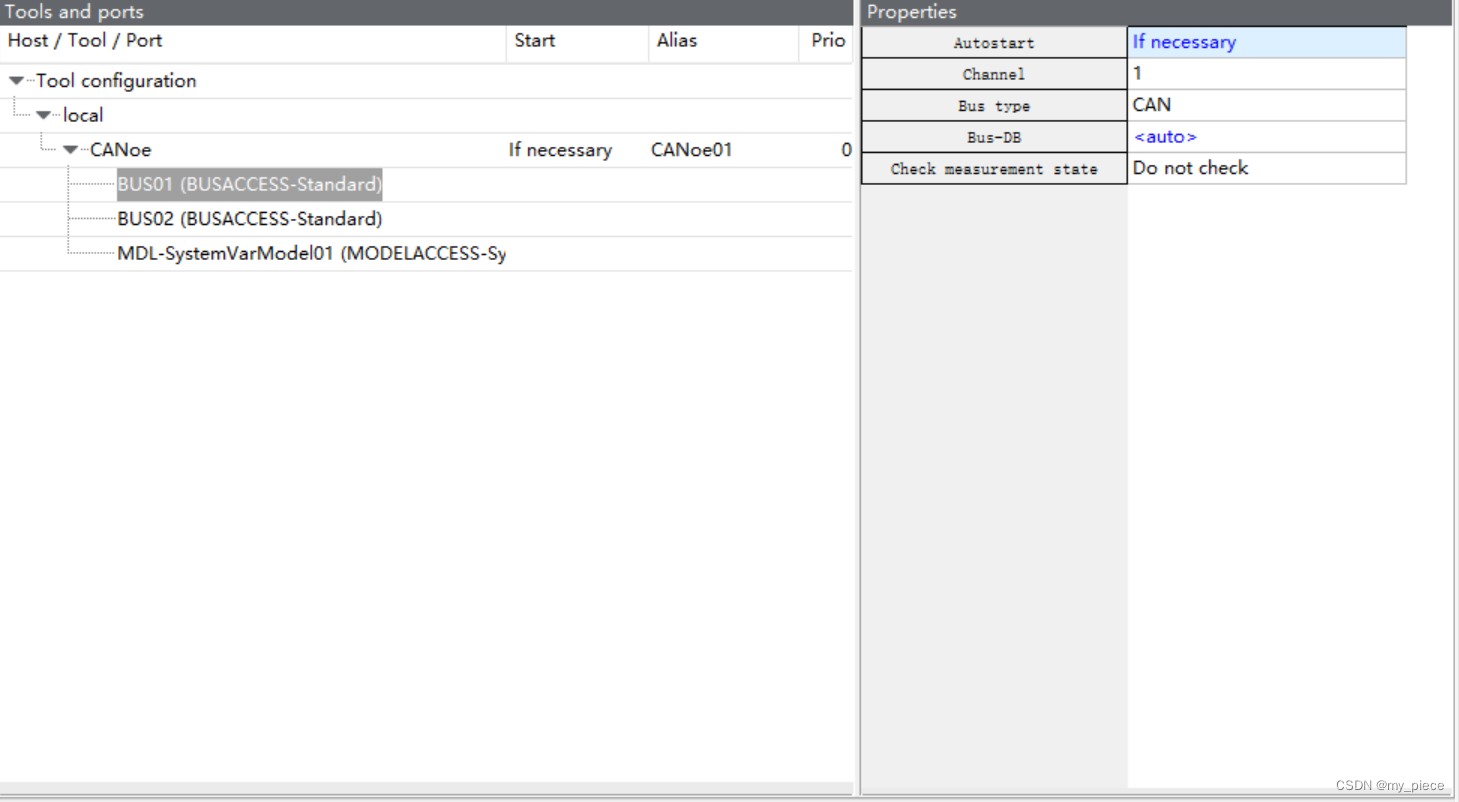

首先创建一个新的TBC文件，右击Tool configuration>Create new tool host,在这里，两款软件在同一台电脑里，选择local模式，然后在列表下的CANoe中右击new port，port的类型有两种：BUS和MODEL，BUS可以添加总线报文，MODEL可以添加系统变量等。

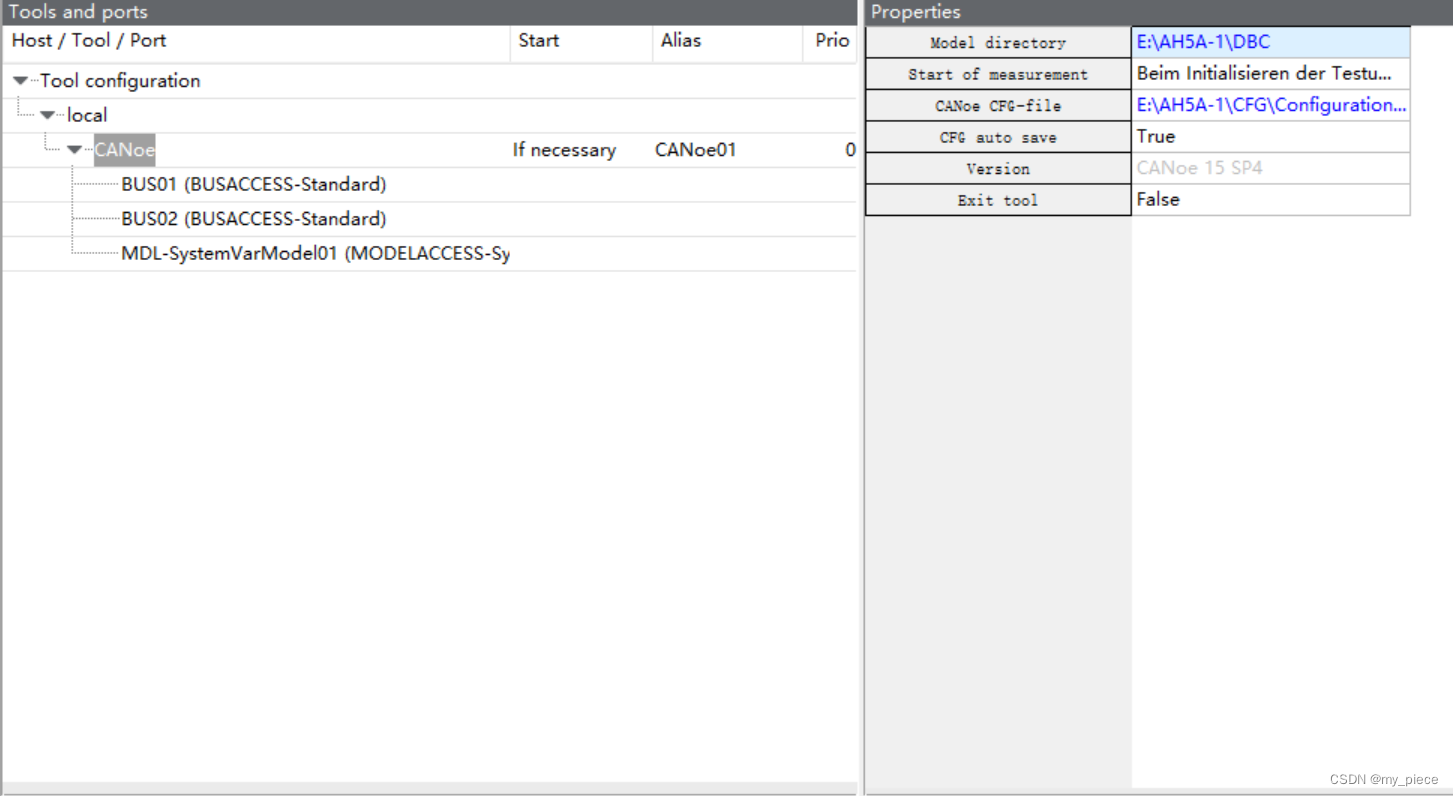

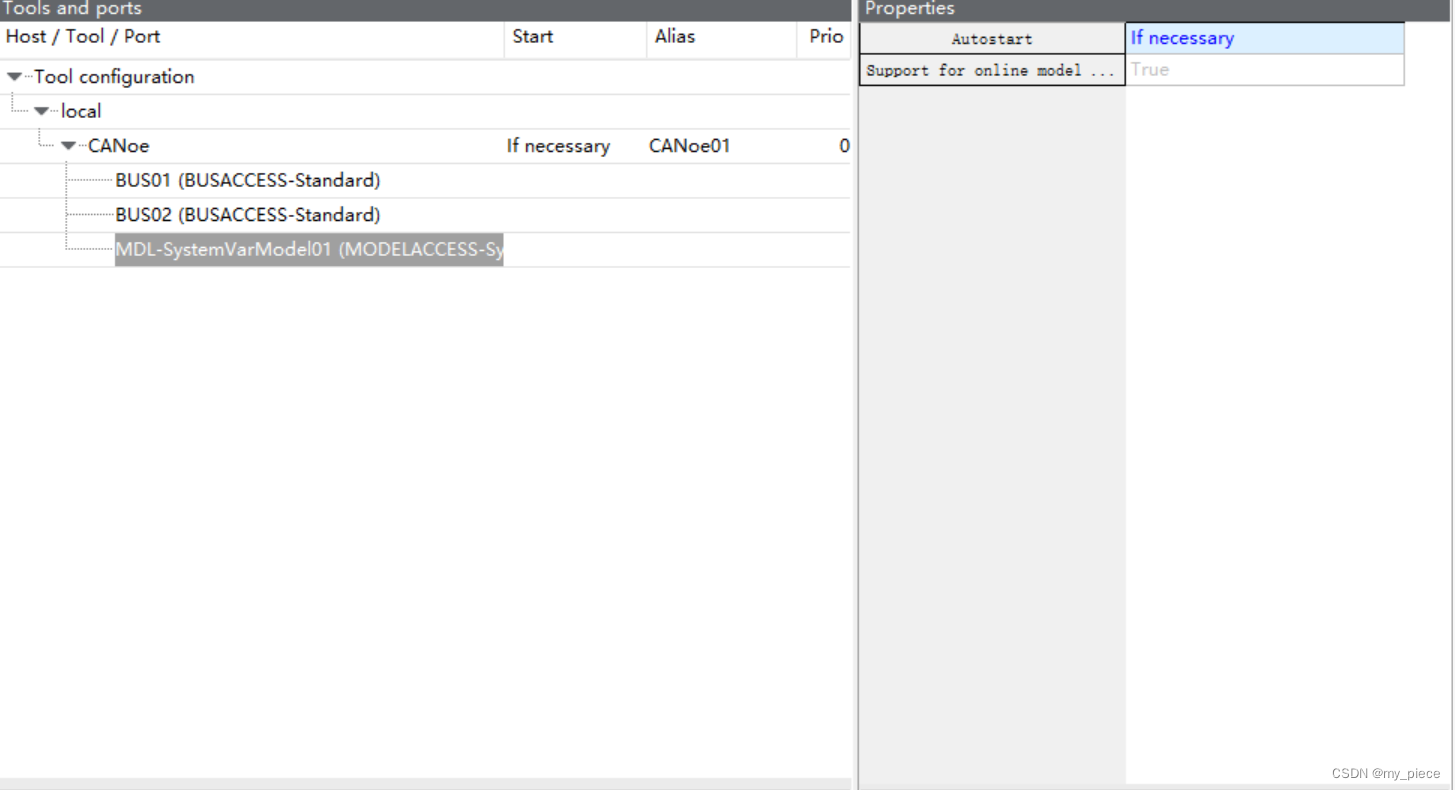

CANoe必须配置的选项为第一、二、三项，BUS需配置的选项为二、三项，其它我选择默认，有多少个网络，添加多少个BUS,保存

2.TCF配置

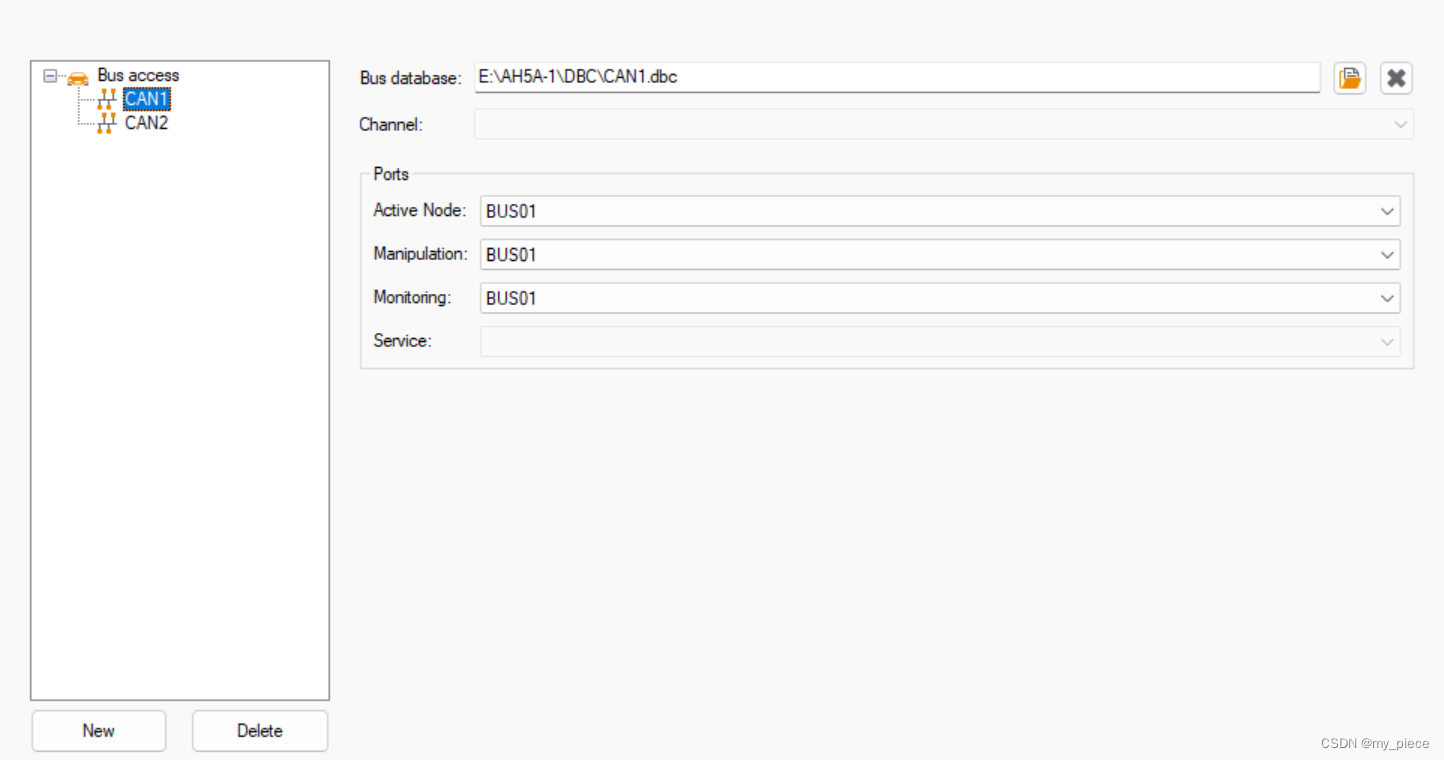

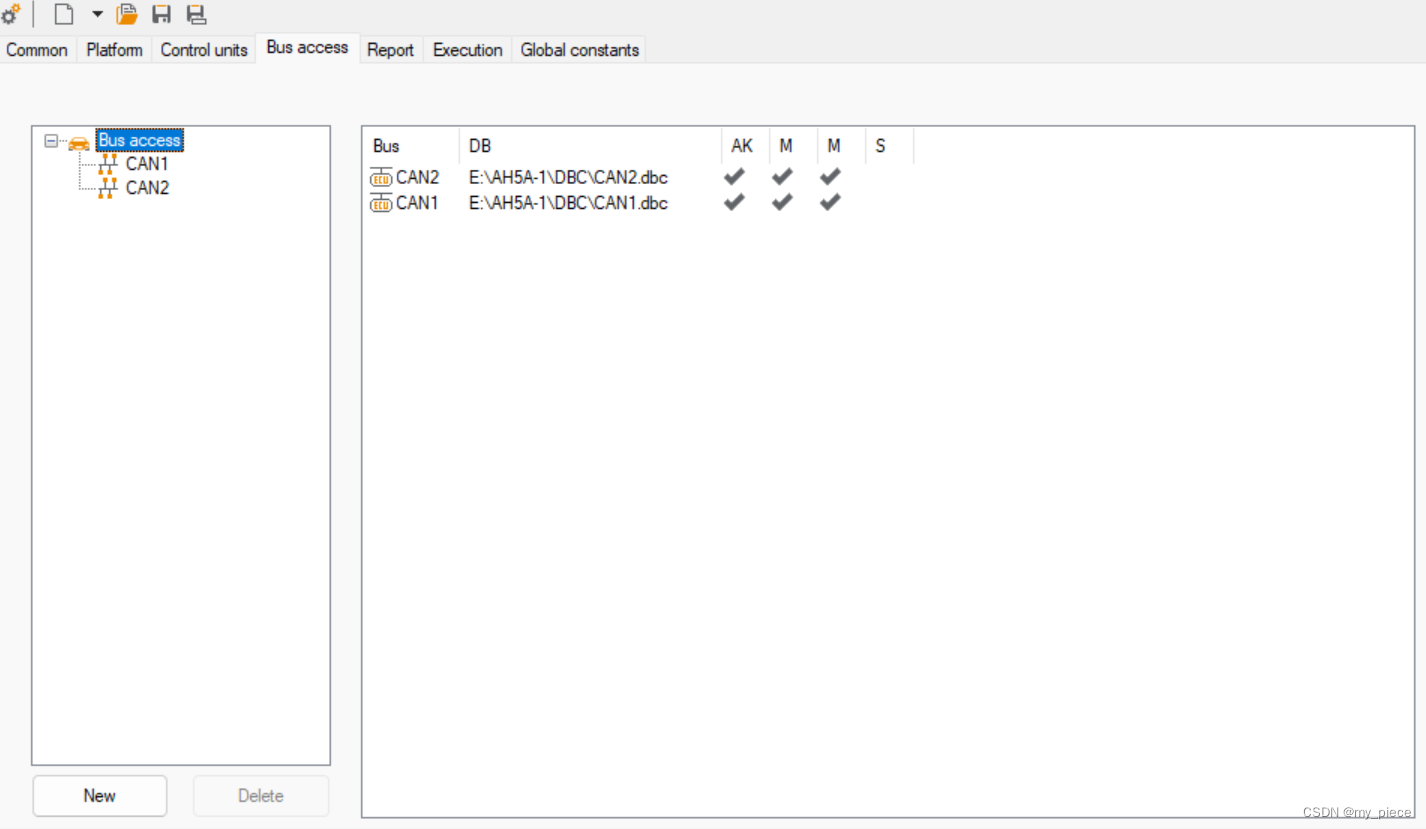

在Bus access下添加自己的网络，在每个网络下添加DBC文件，在Port下也把刚刚在TBC中创建的端口放在对应的网络下

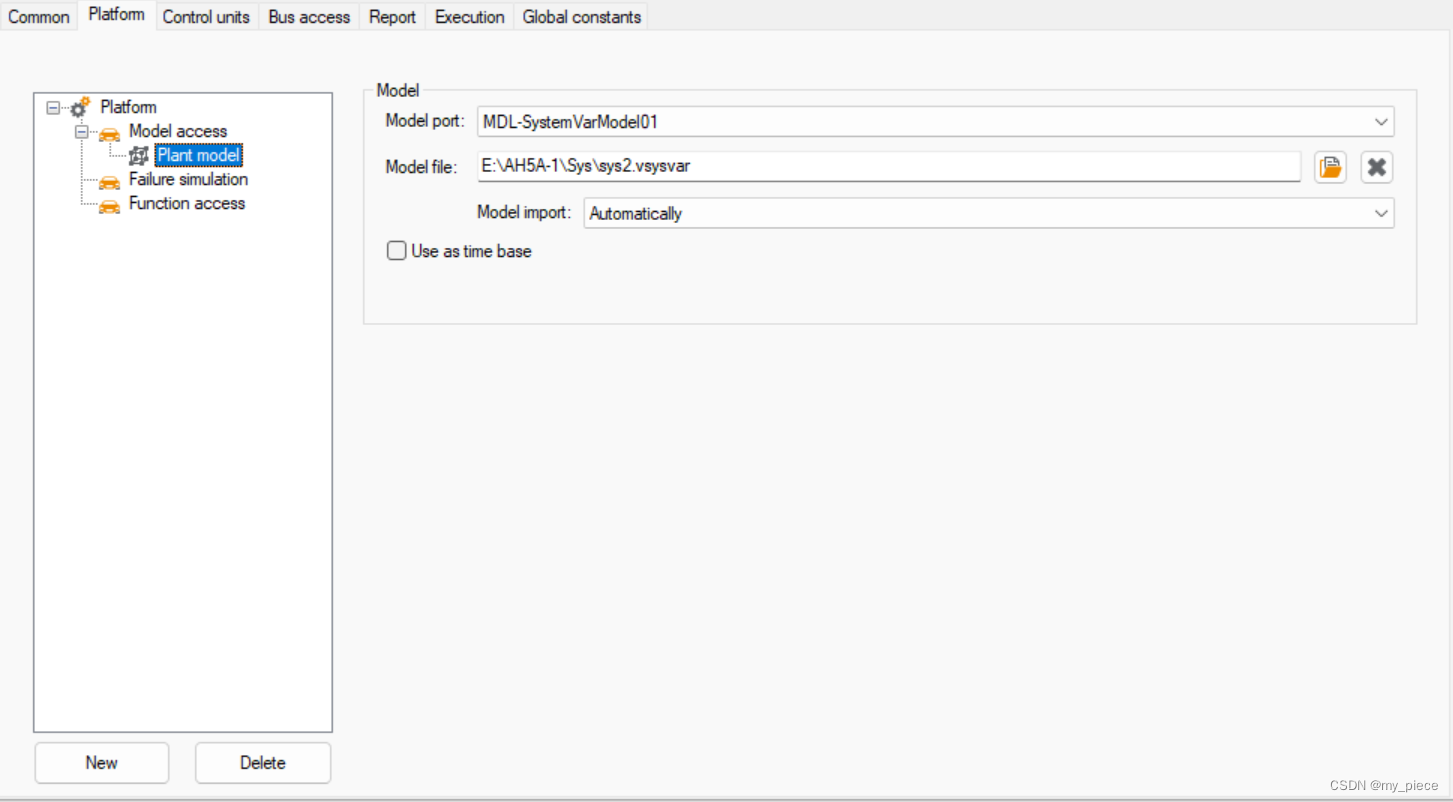

然后来到Platform栏下，给Mdel access添加新的model，port同样按上面的操作选择，Model file好像也可不添加文件，这里我添加的是CANoe导出来的系统变量文件,保存

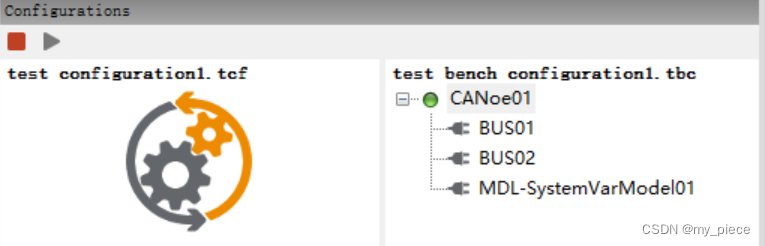

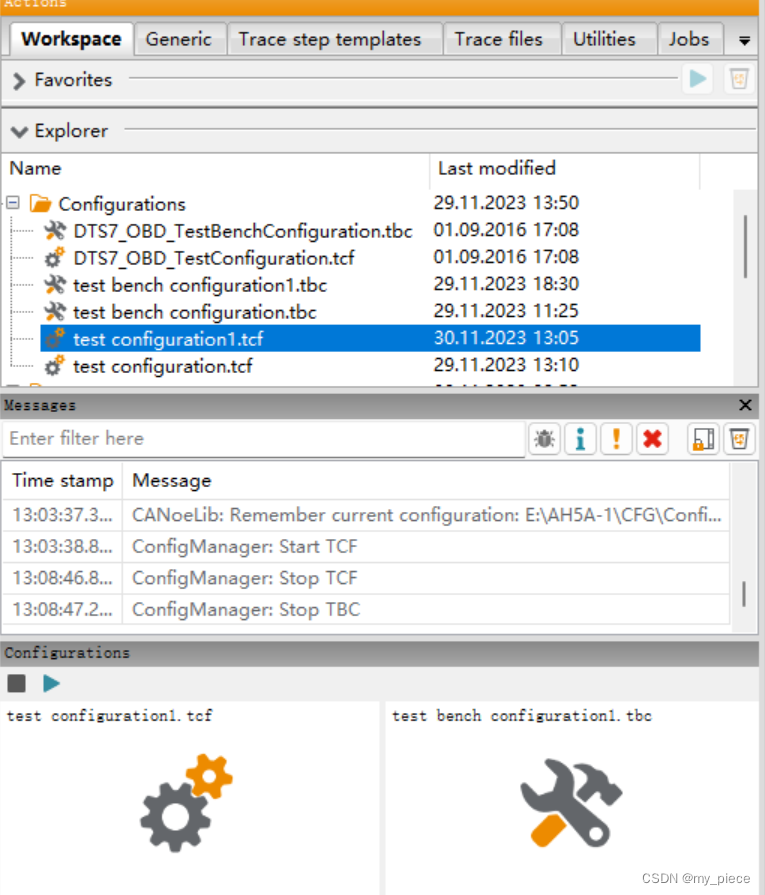

二、加载TCB和TCF文件，因为我的保存位置在workspace目录下，所以可以直接在这里找到，然后拖到下面去，这个时候保证CANoe的工程已经打开，然后点击“绿色三角形”启动按钮，  效果如最下面的图所示 ，表示已建立连接
