序

计算机图形学（英语：computer graphics，缩写为CG）是研究计算机在硬件和软件的帮助下创建计算机图形的科学学科，是计算机科学的一个分支领域，主要关注数字合成与操作视觉的图形内容。虽然这个词通常被认为是指三维图形，事实上同时包括了二维图形以及影像处理。

一、问题提出

前几篇文章中已经提到了中点BH算法绘制直线（计算机图形学02：中点BH算法绘制直线、计算机图形学03：改进的中点BH算法）。

但在这两篇文章种，都只讨论了斜率大于 0 小于 1 的情况（即： $0 <= k <= 1$ ）,如果要扩展到任意斜率怎么办呢？

其实也很简单秩序要将斜率分成 4 类，然后分情况讨论即可，具体的算法原理及推导如下。

二、算法原理

将斜率分为4种情况，分别为：

$0 <= k <= 1$
$k >= 1$
$- 1 <= k < 0$
$k < - 1$

然后针对每种情况进行求解，得到d、x和y的更新表达式，如下：

在这里插入图片描述

详细推导可见直线的中点Bresenham算法的实现

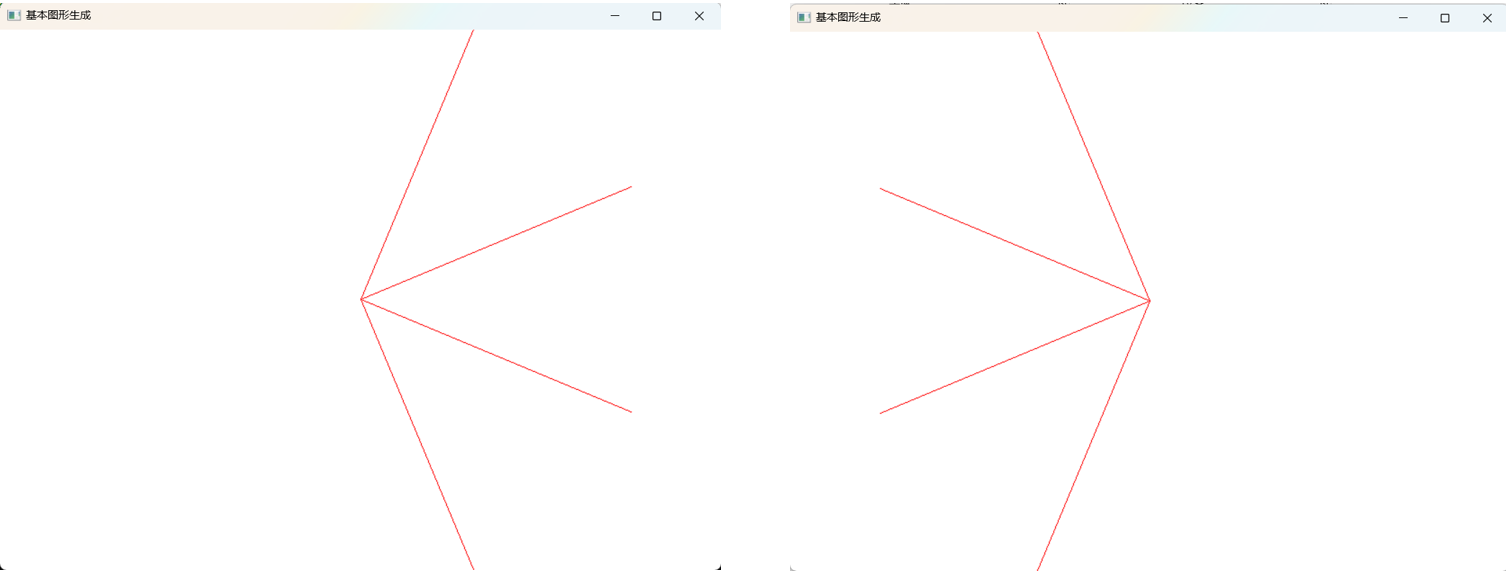

三、OpenGL代码实现

OpenGL实现如下：

// 中点Bresenham算法绘制直线段(k任意)
void  MidBhline2(int  x0, int  y0, int  x1, int  y1) {
	int  dx, dy, d, UpIncre, DownIncre, x, y;
	if (x0 > x1) {				// x0为起始点，x1为终止点
		x = x1; x1 = x0; x0 = x; y = y1; y1 = y0; y0 = y;
	}
	x = x0; y = y0; dx = x1 - x0; dy = y1 - y0;
	// 0 <= k <= 1
	if (dy >= 0 && dy < dx) {
		d = dx - 2 * dy;			// d的初始值
		UpIncre = 2 * dx - 2 * dy;	// 2dx*(1 + k)
		DownIncre = -2 * dy;		// 2dx(-k)
		glBegin(GL_POINTS);		// 开始绘制点
		while (x <= x1) {
			glVertex2i(x, y);		// 画点
			x++;					// 更新x
			if (d < 0) {			// 根据d的符号更新d和y
				y++;
				d += UpIncre;
			}
			else
				d += DownIncre;
		}
		glEnd();					// 结束绘制点
	}
	// k > 1
	else if (dy >= 0 && dy > dx) {
		d = - dy + 2 * dx;			// d的初始值
		UpIncre = 2 * dx;			// 2dx*(1)
		DownIncre = 2 * dx - 2 * dy;// 2dx*(1-k)
		glBegin(GL_POINTS);		// 开始绘制点
		while (x <= x1) {
			glVertex2i(x, y);		// 画点
			y++;					// 更新y
			if (d < 0) {			// 根据d的符号更新d和x
				d += UpIncre;
			}
			else {
				x++;
				d += DownIncre;
			}

		}
		glEnd();
	}

	// -1 <= k < 0
	else if (dy < 0 && dy >= -dx) {
		d = -dx - 2 * dy;			// d的初始值
		UpIncre = -2 * dy;			// 2dx*(1)
		DownIncre = -2 * dx - 2 * dy;// 2dx*(1-k)
		glBegin(GL_POINTS);			// 开始绘制点
		while (x <= x1) {
			glVertex2i(x, y);		// 画点
			x++;					// 更新y
			if (d < 0) {			// 根据d的符号更新d和x
				d += UpIncre;
			}
			else {
				y--;
				d += DownIncre;
			}

		}
		glEnd();
	}
	// k < -1
	else if (dy < 0 && dy < -dx) {
		d = -2 * dx - dy;			// d的初始值
		UpIncre = -2 * dx - 2 * dy;	// 2dx*(1)
		DownIncre = -2 * dx;		// 2dx*(1-k)
		glBegin(GL_POINTS);			// 开始绘制点
		while (x <= x1) {
			glVertex2i(x, y);		// 画点
			y--;					// 更新y
			if (d < 0) {			// 根据d的符号更新d和x
				x++;
				d += UpIncre;
			}
			else {
				d += DownIncre;
			}

		}
		glEnd();
	}
}
