紫光同创最全FPGA开发板资料

本原创文章由深圳市小眼睛科技有限公司创作，版权归本公司所有，如需转载，需授权并注明出处（www.meyesemi.com)

经常会有同行问：国产100K逻辑规模的器件是否已经成熟和稳定？当然，可以很负责任地说，目前几家国产FPGA原厂都有28nm工艺节点（或同级别的22nm）器件，并且也已经在市场中大规模的使用，紫光同创第一颗28nm 100K逻辑规模的FPGA芯片发布差不多已经有5年的时间，在这5年时间历经多次迭代，已经在包括通讯、工业、医疗等市场被大规模地使用，如果还没有找到合适的学习资料，或者开发难度还觉得大，那只能说明一个问题——我们认识太晚了！

盘古100Pro+开发板，集创赛参赛板卡，拥有100K等效逻辑资源，逻辑资源妥妥的提升了一倍（兼容的盘古200K器件逻辑资源是上一代的四倍），与此同时，该器件性能提升50%，功耗降低40%。

 盘古100Pro+开发板依然采用核心板+底板的方式进行设计，核心板使用了2片DDR3芯片，DDR3总容量8Gbit，组合数据总线宽度为32bit，最高速率支持1066Mbps，满足用户高带宽的数据缓存需求，底板扩展出8对HSST TX/RX信号，用于光纤通信、PCIe通信、FMC接口通信，其中FMC支持标准接口，预留足够多的IO口，方便用户进行多种外设扩展。

配套的教程齐全，几乎涵盖了FPGA设计的方方面面，很多配套的案例代码都来自工程及产品过程中的源码，源码的配套说明（实验指导手册）有600+页。

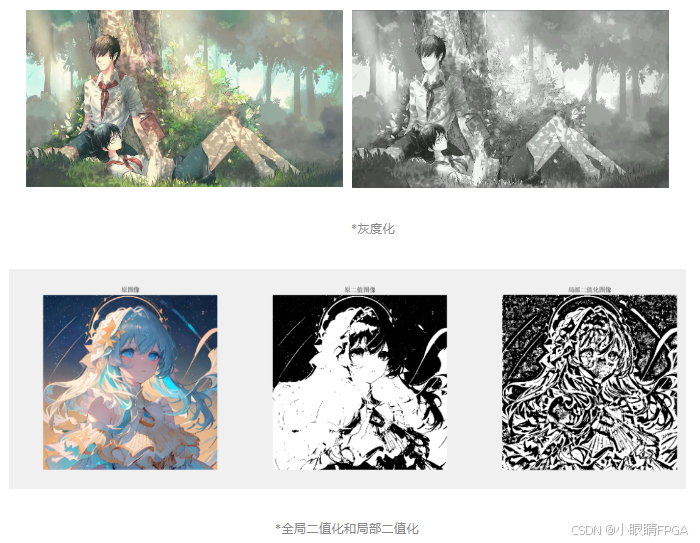

其次，我们精心录制了40期近600分钟时长的图像视频内容教程，从零基础入门学习到FPGA设计进阶提升，知识模块覆盖紫光同创FPGA开发全流程，视频处理常用技巧全覆盖：灰度化、腐蚀膨胀、边沿检测......开发难点逐个攻破：覆盖开发难点PCIE通信、时序分析及约束......

同时，我们与原厂技术专家共同开发的《国产FPGA权威开发指南》绝对是不可错过的精华之作，200页内容将让您对紫光同创FPGA的开发有一个系统的掌握和认知！

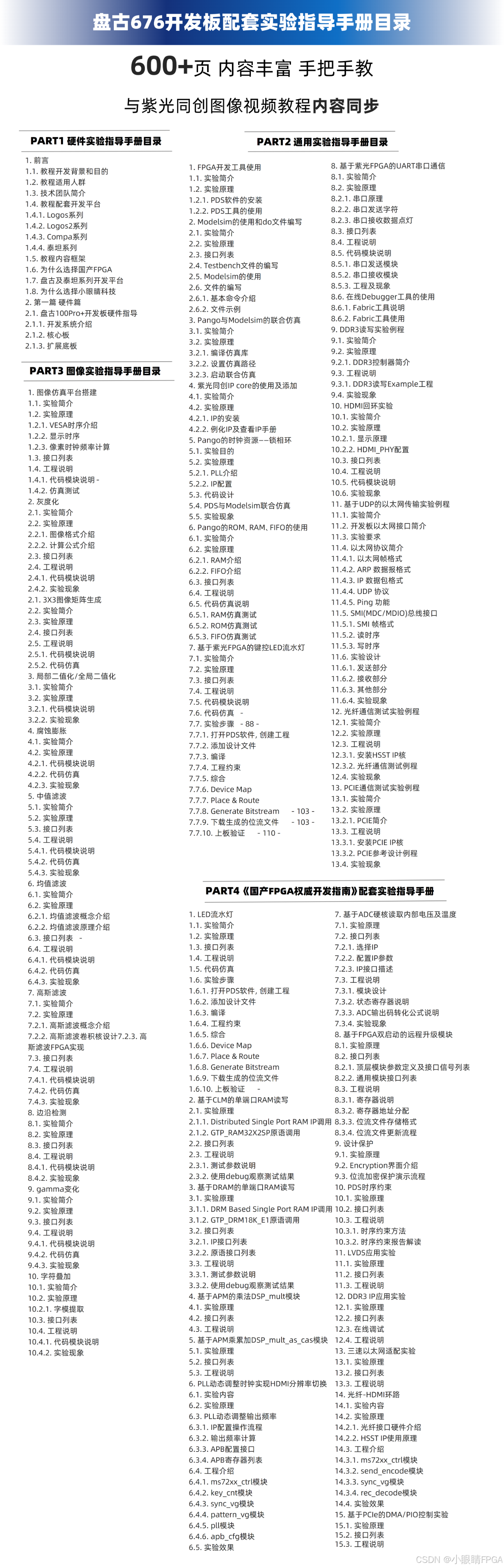

01硬件实验指导手册

硬件实验指导手册详细描述了盘古100pro+开发板的外设及配套的接口，并对接口性能及参数做了详细的说明。

02通用实验指导手册

该部分涵盖了PDS工具的使用、PDS和Modelsim联合仿真的方法、简易的串口、流水灯等基础实验，同时也讲解了紫光同创相应硬件及IP Core的调用方法，与此同时还扩展了UDP协议的开发、PCIE的基础使用、HDMI图像实验、光纤通讯实验等十余个实验。

03图像视频处理实验指导手册

视频图像处理作为FPGA经典应用领域，我们本次共开发了近10个实验案例，基本覆盖了图像处理的大部分技巧：灰度、矩阵、局部\全局二值化、腐蚀膨胀、中值滤波、字符叠加等......当然我们并没有为了凑实验而实验，比如我们本次实验的输入都是采用的HDMI作为案例，并没有采用摄像头作为输入，如果同时再更新摄像头作为输入，实验的案列数量将会继续翻倍，但是我们觉得那是完全没有任何意义的。为啥？因为原理基本及方法完全相同，没必要为了堆砌而堆砌。当然，这部分实验我们也在不断更新和迭代中。

04《国产FPGA权威开发指南》教材配套实验指导手册

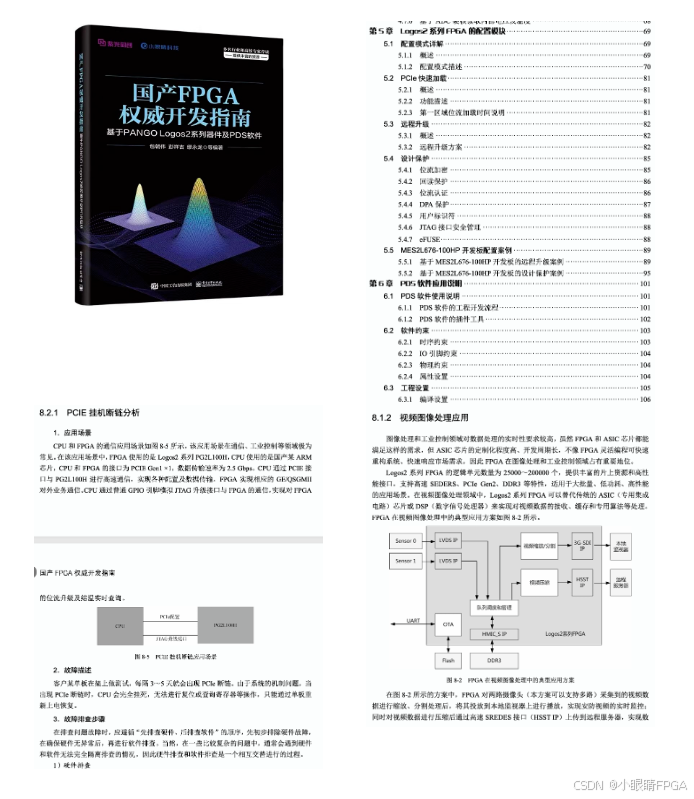

这个是绝对的精华！这部分内容不仅仅只是我们开发的200+页的实验指导手册，我们还联合紫光同创的技术专家花了一年时间出了一本教材——国产FPGA权威开发指南。里面不仅深刻地讲解了紫光同创的硬件特性及底层硬件使用方法、基于PDS软件的时序约束、时序分析、远程升级、加密方法等，还详细收录了诸多技术专家在各领域的调试经验





部分实验案例展示

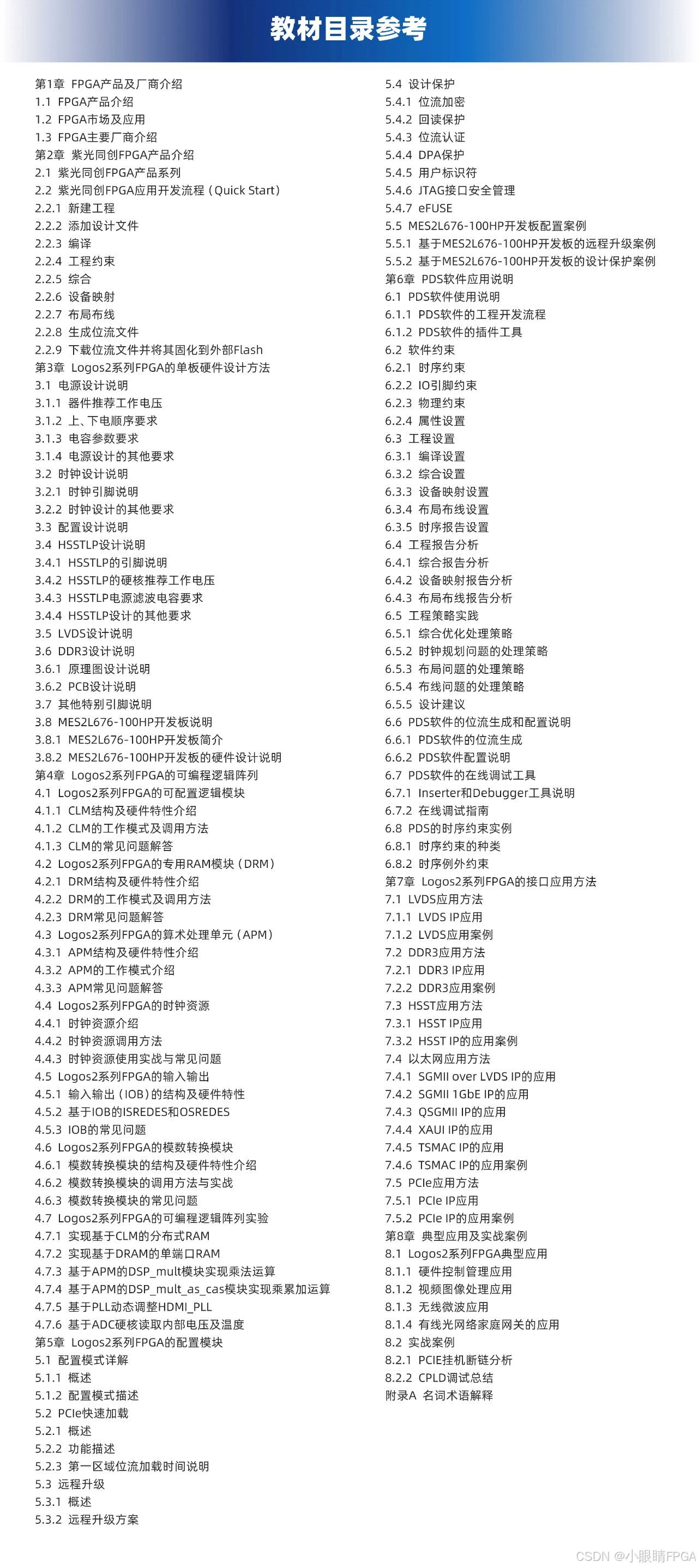

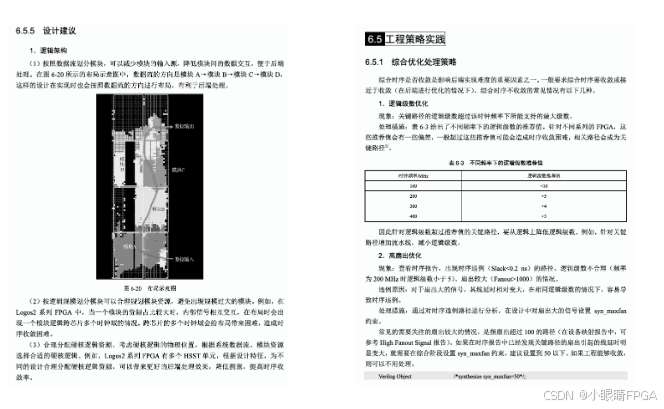

部分教材内容截图
