孤岛效应与反孤岛效应检测策略

0 孤岛效应概念

所谓孤岛效应指：当电网供电因故障事故或者停电维修而跳闸时，各个用户端的分布式并网发电系统未能及时检测出停电状态从而将自身切离市电网络，最终形成由分布电站并网发电系统和其相连负载组成的一个自给供电的孤岛发电系统。

1 孤岛效应危害

• 孤岛效应使电压及其频率失去控制，如果分布式发电系统中的发电装置没有电压和频率的调节能力，且没有电压和频率保护继电器来限制电压和频率偏移，孤岛系统中的电压和频率将会发生较大的波动，从而对电网和用户设备造成损坏。
• 孤岛系统重新接入电网时，由于重合闸时系统中的分布式发电装置可能与电网不同步而使电路断路器装置受到损坏，并且可能产生很高的冲击电流，从而损害孤岛系统中的分布式发电装置，甚至导致电网重新跳闸。
• 孤岛效应可能导致故障不能清除（如接地故障或相间短路故障），从而可能导致电网设备的损害，并且干扰电网正常供电系统的自动或手动恢复。
• 孤岛效应使得一些被认为已经与所有电源断开的线路带电，这会给相关人员（如电网维修人员和用户）带来电击的危险。
  因此，在包括并网光伏发电等系统在内的分布式发电系统中，并网发电装置必须具备反孤岛保护的功能，即具有检测孤岛效应并及时与电网切离的功能。

2 孤岛效应的发生与检测

2.1 孤岛效应发生的机理

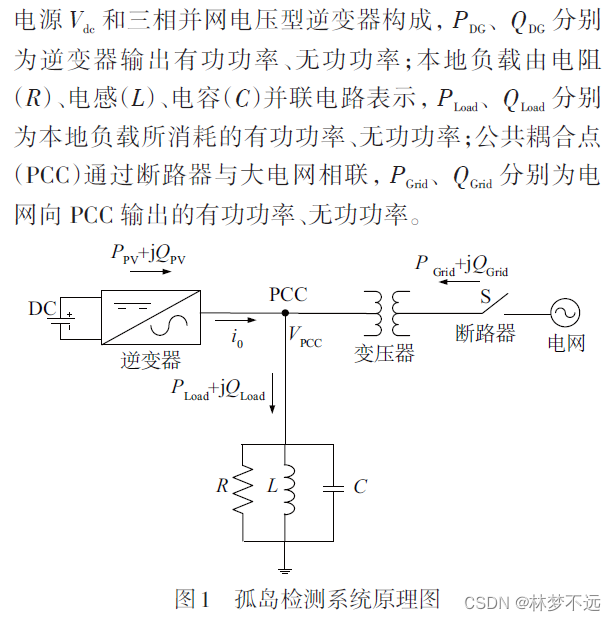

• 图1为并网光伏发电系统的功率流图，并网光伏发电系统由光伏阵列PV和逆变器组成，该发电系统通常通过一台变压器（可能安装在逆变器外或不安装）和断路器S连接到电网。
• 当电网正常运行时，假设系统中的逆变器工作在单位功率因数正弦波控制模式，而相关的局部负载用并联的RLC电路模拟，根据能量守恒定律，公共连接点PCC处的功率流具有如下规律：
  Pload = Ppv + Pgrid
  Qload = Qpv + Qgrid
• 当电网断电时，通常情况下，由于并网发电系统的输出功率和负载功率之间的巨大差异会引起系统的电压和频率的较大变化，因而通过对系统电压和频率的检测，可以很轻易地检测出孤岛效应。
• 但如果逆变器提供的功率与负载需求的功率相匹配，即Pload = Ppv，Qload = Qpv，那么当线路维修或故障而导致网侧断路器S跳闸时，公共连接点PCC处的电压和频率变化很小，很难通过对系统电压和频率的检测来判断孤岛的发生，这样逆变器可能继续向负载供电，从而形成由并网光伏发电系统和周围负载构成的一个自给自足的孤岛发电系统。
• 孤岛系统形成后，PCC处电压瞬时值Vpcc将由负载的欧姆定律响应确定，并受逆变器控制系统的监控。逆变器为了保持输出电流io与端电压Vpcc的同步，将驱使io的频率改变，直到io与Vpcc之间的相位差为0，从而使io的频率到达一个（且是唯一的）稳态值，即负载的谐振频率f0，显然，这是电网跳闸后RLC负载的无功功率需求只能由逆变器提供（即Qload = Qpv）的必然结果。
  从以上分析可以看出，并网发电系统孤岛效应发生的必要条件是：
  1、发电装置提供的有功功率与负载的有功功率相匹配；
  2、发电装置提供的无功功率与负载的无功功率相匹配；

2.2 孤岛效应的检测

目前孤岛检测方法主要分为主动法和被动法两大类。

• 主动法通过注入微小扰动打破系统平衡进而检测出孤岛，例如有功/无功功率扰动法，主动法的主要优点是检测盲区小，准确性高。
• 被动法主要通过频率、相位、电网等各种电气量的变化来检测出孤岛，方法简单且容易实现，但传统被动法存在检测盲区大，精度低，效果较差的缺点。

2.2.1 被动法-过/欠频率反孤岛检测

• 过/欠频反孤岛策略是指当并网逆变器检测出在PCC点的电压频率超过正常范围(f1, f2)时，通过控制指令停止逆变器并网运行以实现反孤岛的一种被动式方法，其中f2、f1分别为电网频率正常范围的上下限值。
• 比如我国标准电网频率采用的是f0 = 50Hz，根据比例计算出电网频率正常范围的上下限值为f1 = 49.4Hz、f2 = 50.4Hz。
• 电网正常时，公共耦合点电压的频率由电网决定，只要电网正常，就不会发生异常现象，电网断开瞬间，如果Qgrid ≠ 0，则逆变器输出无功功率（近似等于0）与负载无功功率不匹配，PCC点的电压频率将会发生变化，如果偏移正常范围，孤岛状态就被检测出来。
• 如果PCC点频率偏移的范围仍在正常范围(f1, f2)，则孤岛检测失败。

2.2.2 主动法-基于功率扰动的反孤岛策略

• 孤岛发生时最不容易检测到的情况就是负载完全匹配，即Ppv = Pload，Qpv = Qload，这种情况下，当孤岛发生时，显然逆变器的端电压及其频率是不发生变化的，通常的方法很难检测到电网断电，逆变器继续工作从而形成孤岛。
• 为了可靠检测孤岛并且不向电网注册谐波，其中一种简单思路就是采用基于有功或无功的反孤岛策略。

2.2.2.1 基于有功功率扰动的反孤岛策略

1、并网逆变器通常工作在电流控制模式，因此采用逆变器输出电流扰动来实现有功的扰动，即主动电流干扰法。
2、逆变器控制将周期性改变逆变器输出电流的幅值，亦即改变了逆变器输出的有功功率P，从而在电网断电时打破逆变器输出有功功率与负载消耗的有功功率平衡以影响公共节点的电压，使其超出过/欠电压保护阈值，从而检测出孤岛。
优点：
1、单台并网运行时即使在负载完全匹配的情况下也不存在不可检测区。
2、并网运行时，逆变器输出电压电流严格同相位，仅影响逆变器输出功率的大小，而不会像频率偏移等方法给电网引入谐波。
缺点：
1、并网运行时会因有功的扰动而降低发电量，这在追求发电量的并网光伏系统是不可行的。
2、多台并网逆变器运行时，所进行的有功功率扰动必须同时进行，否则各个扰动量可能会相互抵消而产生稀释效应，从而进入不可检测区。
3、并网光伏系统实际上受光照强度等影响，其光伏电池输出功率随时在波动，人为对逆变器加入有功功率扰动将对并网光伏系统的输出效率产生影响。另外，孤岛检测的动作阈值选取困难，如果阈值选取过大，显然会增加孤岛不可检测区域，动作阈值选取过小，可能引起孤岛系统检测与保护系统误动作，如当电网不稳定或大负载的突然投切时，电网电压会出现较大的波动，从而可能引起系统误动作，即出现虚假孤岛保护现象。

2.2.2.2 基于无功功率扰动的反孤岛策略

无功补偿方法基于瞬时无功功率理论，利用可调节的无功功率输出改变孤岛状态下的源-负载之间的无功功率匹配度，通过负载频率的持续变化达到孤岛检测的目的。
1、系统并网运行时，负载端电压受电网电压钳制，而基本不受逆变器输出的无功功率多少影响。当系统进入孤岛状态时，一旦逆变器输出的无功功率和负载需求不匹配时，负载电压幅值或频率将发生变化。基于前面的讨论，当光伏系统提供的无功功率和负载所需的无功功率不匹配时，将导致检测点处频率的变化，因此可以考虑对逆变器输出的无功进行扰动，破坏光伏系统和负载之间的无功功率平衡，使频率持续变化，达到孤岛检测的目的。
2、由于逆变器输出的无功电流可调节，而负载无功需求在一定的电压幅值和频率条件下是不变的，在实际应用中，可以将逆变器输出设定为对负载的部分无功补偿或波动补偿，避免系统在孤岛条件下的无功平衡，从而使得负载电压或频率持续变化达到可检测阈值，最终确定孤岛的存在。
优点：
1、输出谐波含量小，并网时只有极小的无功变化。
2、与基于有功功率扰动的反孤岛策略相比，并网运行时不会因扰动而降低发电量。
缺点：
1、无功功率扰动方法要求多台光伏系统同步扰动，需要光伏系统之间进行通信才能实现，这增加了成本。若无法保证同步扰动，则该方法很可能会失效。
