基于电压外环PI控制和内环滑膜控制Buck变换器控制仿真

基于电压外环PI控制和内环滑膜控制Buck变换器控制仿真

输入20V，输出10V
采用电压外环pi控制，电感电流滑膜内环控制，含参考文献

基于电压外环PI控制和内环滑膜控制的Buck变换器控制仿真

摘要：本文通过对Buck变换器的控制策略进行仿真研究，基于电压外环PI控制和内环滑膜控制，实现输入电压20V，输出电压10V的控制目标。文章首先介绍了Buck变换器的基本原理和工作模式，然后详细阐述了电压外环PI控制和内环滑膜控制的原理与实现方法。通过仿真实验，验证了该控制策略的有效性。

1. 引言
Buck变换器是一种常见的降压型DC-DC变换器，具有体积小、效率高等优点，广泛应用于各种电子设备中。为了实现对Buck变换器输出电压的精确控制，本文提出了基于电压外环PI控制和内环滑膜控制的控制策略。

2. Buck变换器基本原理
Buck变换器通过开关管的开关动作来控制输出电压的大小，其基本原理如下：当开关管导通时，电感储存能量；当开关管断开时，电感释放能量，通过二极管输出。通过控制开关管的导通时间比例，可以实现对输出电压的调节。

3. 电压外环PI控制
电压外环PI控制是一种常用的控制策略，通过对输出电压进行反馈控制，使输出电压尽可能接近给定值。其控制框图如下所示：
(图示为电压外环PI控制框图)
在该控制策略中，采用PI控制器对输出电压的误差进行调节，并通过控制开关管的导通时间比例，实现对输出电压的调节。同时，该控制策略可以通过调节PI控制器的参数来优化系统的动态响应。

4. 内环滑膜控制
内环滑膜控制是一种基于滑模控制理论的控制策略，通过对电感电流的控制来实现对输出电压的精确调节。其控制框图如下所示：
(图示为内环滑膜控制框图)
在该控制策略中，通过控制滑膜变量来实现对电感电流的控制，从而实现对输出电压的调节。该控制策略具有抗扰动能力强、稳定性好等优点，适用于对精度要求较高的控制系统。

5. 仿真实验及结果分析

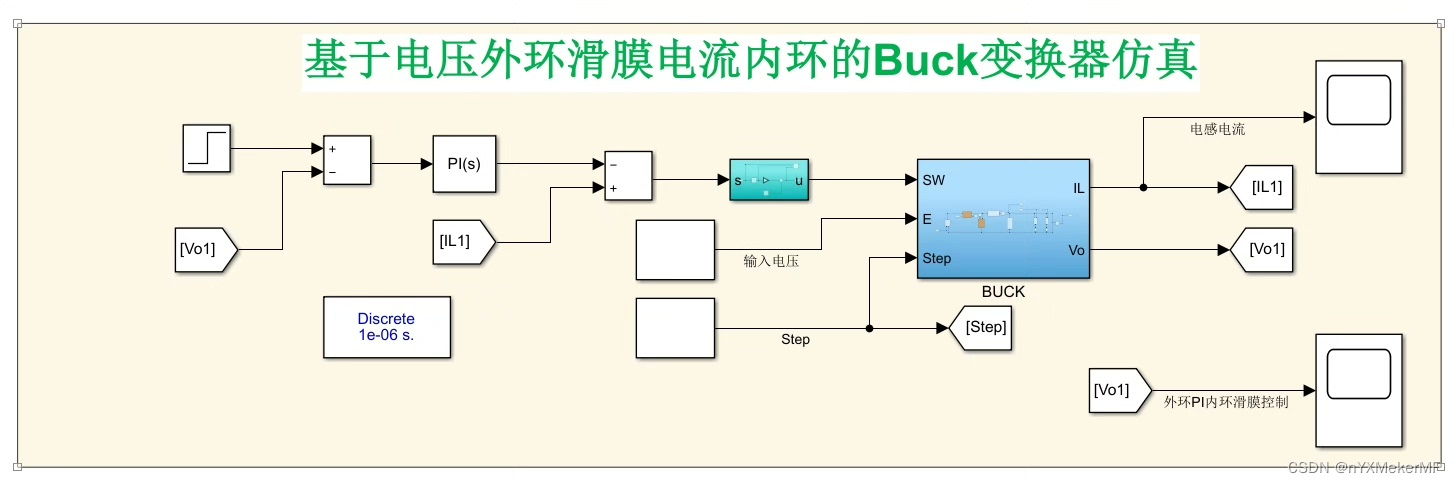

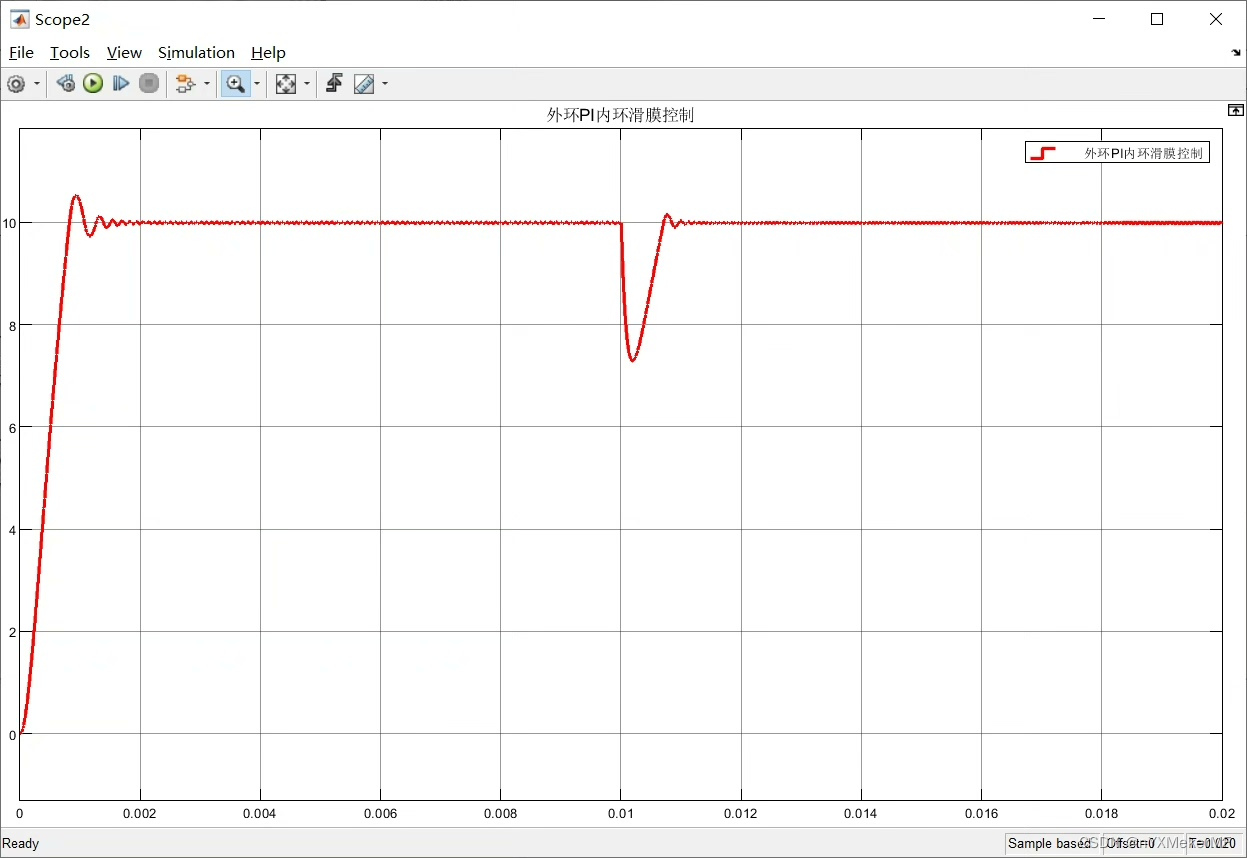

本文基于Matlab/Simulink平台进行了Buck变换器控制策略的仿真实验。输入电压为20V，输出电压为10V，仿真结果如下图所示：
(图示为仿真结果图)

从仿真结果可以看出，采用电压外环PI控制和内环滑膜控制的Buck变换器能够实现对输出电压的精确控制。同时，通过调节PI控制器的参数和滑膜变量，可以优化系统的动态响应和稳定性。

6. 结论
本文基于电压外环PI控制和内环滑膜控制，对Buck变换器进行了控制策略的仿真研究。通过仿真实验验证了该控制策略的有效性，能够实现输入电压20V，输出电压10V的控制目标。同时，通过调节控制器的参数，可以优化系统的动态响应和稳定性。该控制策略具有较高的实用性和可行性，在实际应用中具有一定的参考价值。

相关代码,程序地址：http://lanzoup.cn/765980943265.html
