从家电到工业：RK3506的六大典型应用场景

在现代智能硬件开发中，选择一款性能稳定、功耗低的芯片是产品成功的关键。而Rockchip最新推出的RK3506，以其高效的能耗比、多功能扩展性和优异的实时性能，成为智能家电、工业控制、手持终端等领域的热门选择。

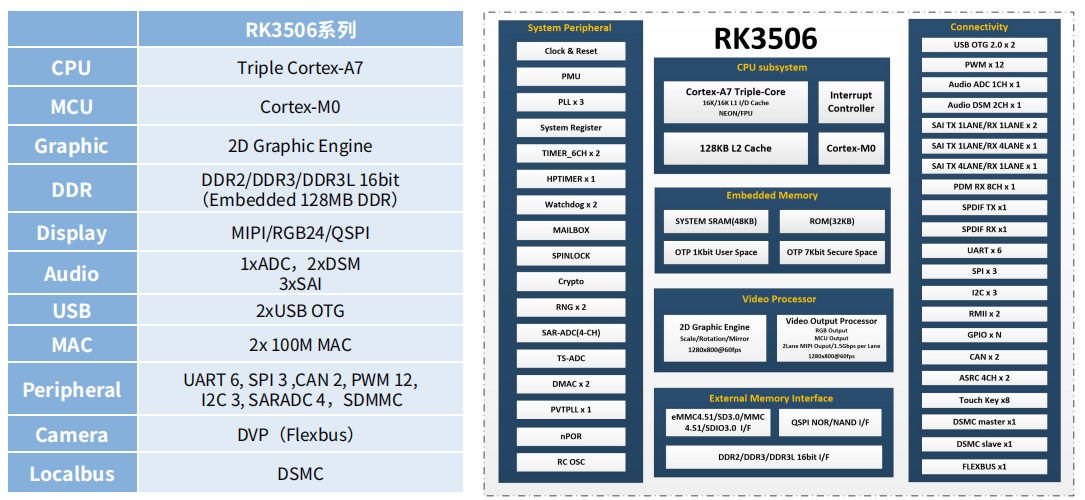

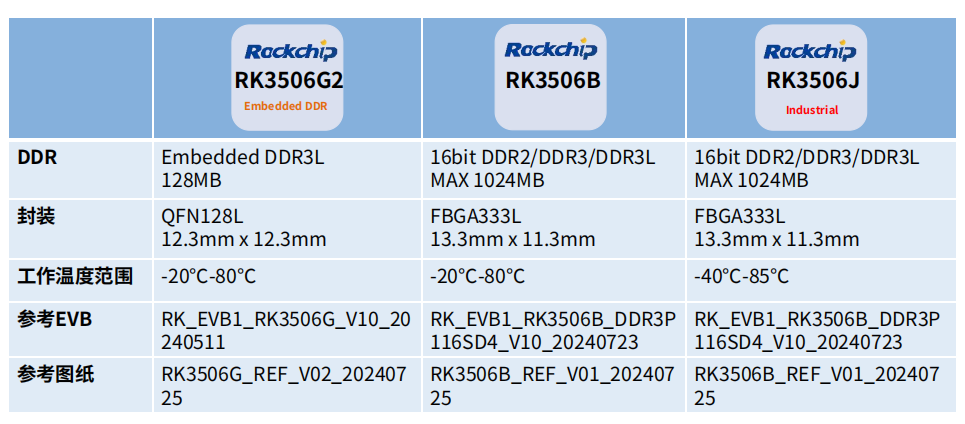

RK3506主要分为三个型号，各型号间的区别如下图：

1. RK3506规格与性能

• CPU：三核Cortex-A7，主频1.5GHz
• 图形引擎：2D硬件加速
• 内存：支持DDR2/DDR3/DDR3L，最高1024MB
• 接口：包含USB OTG、双百兆网口、UART、SPI等
• 音视频能力：支持720P视频软解，集成AEC、ANR等音频算法

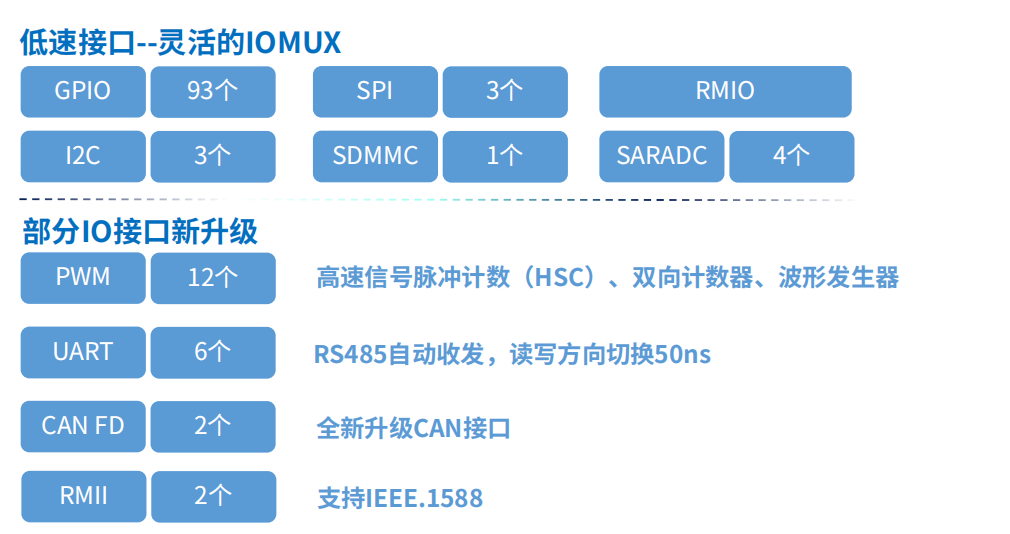

1.1 RK3506接口

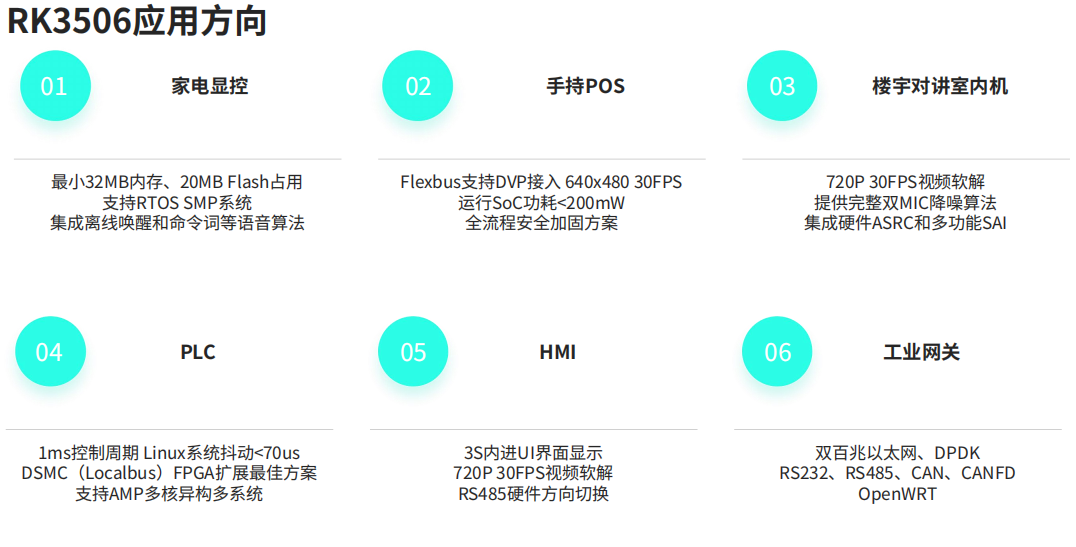

2. RK3506的多场景适用性

RK3506集成三核Cortex-A7和Cortex-M0双处理器架构，支持RTOS、Linux多系统组合，并提供丰富的外设接口和出色的音视频处理能力。例如，在家电显控领域，其超低功耗和集成语音算法实现了更流畅的用户体验；在工业网关中，支持双百兆以太网和多种工业协议，助力工业设备互联。而针对手持POS设备，RK3506凭借仅200mW的运行功耗和全流程安全加固方案，提供了出色的便携性和安全性。

3. RK3506显示类产品优势

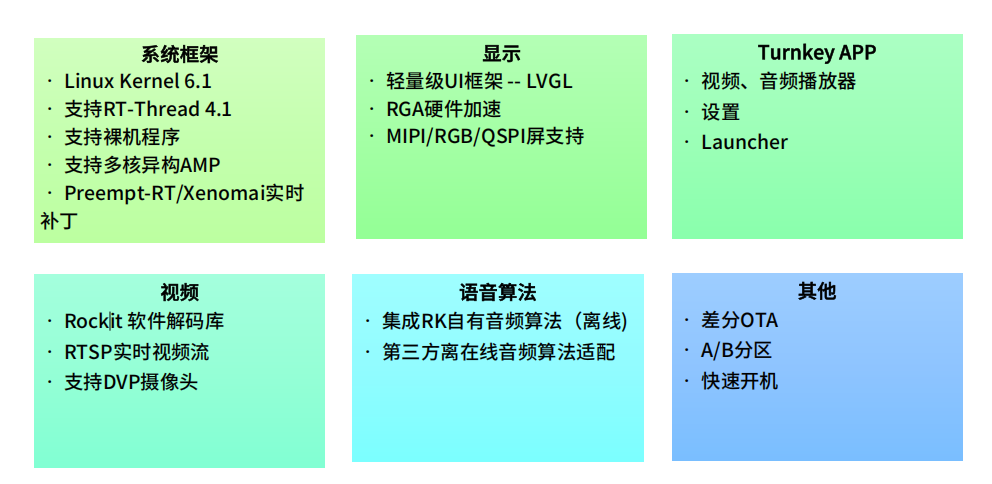

3.1 RK3506 Linux SDK介绍

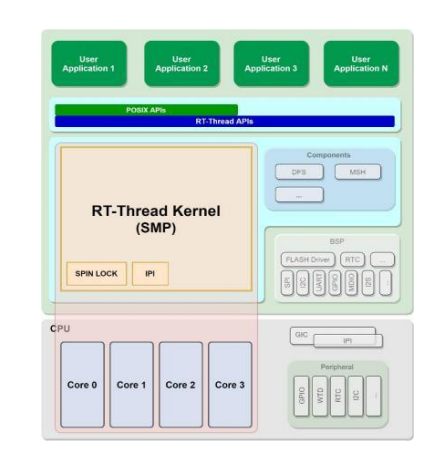

3.2 RK3506 RT-Thread 4.1 SMP

RT-Thread 支持 SMP 对称多核处理器平台，优异的多核调度机制，显著提高线程并发执行效率，支持任务 核间切换和绑定。

SMP 方案具备简单易用，配置方便，负载均衡/迁移方便的优势。

• 强实时性
• 快速启动
• 系统精简，资源占用小，64MB内存可支持音视频播放
• 生态完善，开放性高
• 支持线程与指定核心绑定，适用密集计算与快速响应

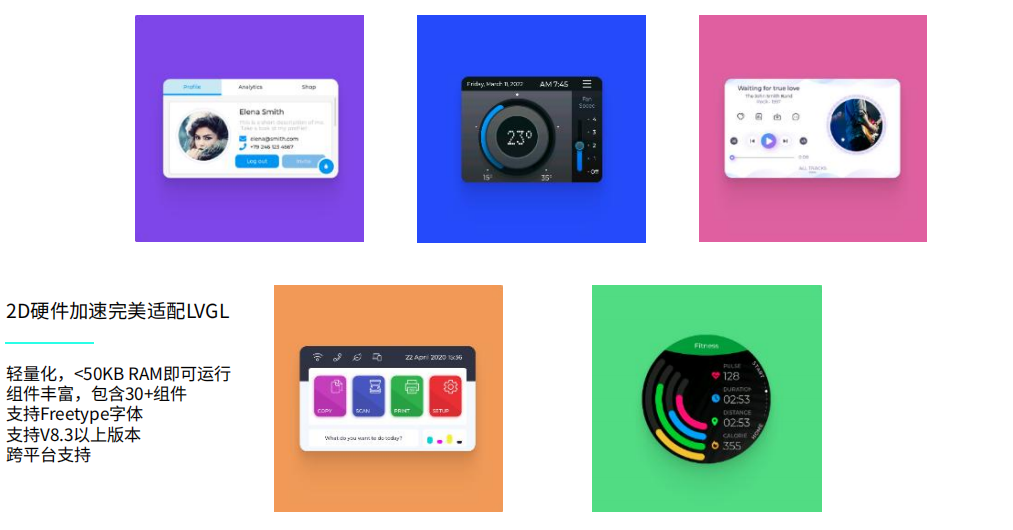

3.3 RK3506 超强UI渲染能力

4. RK3506控制类产品优势

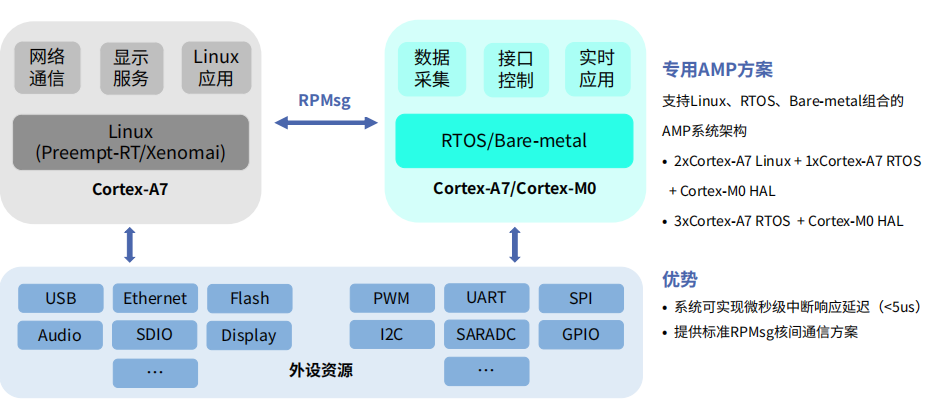

4.1 RK3506 AMP多系统方案

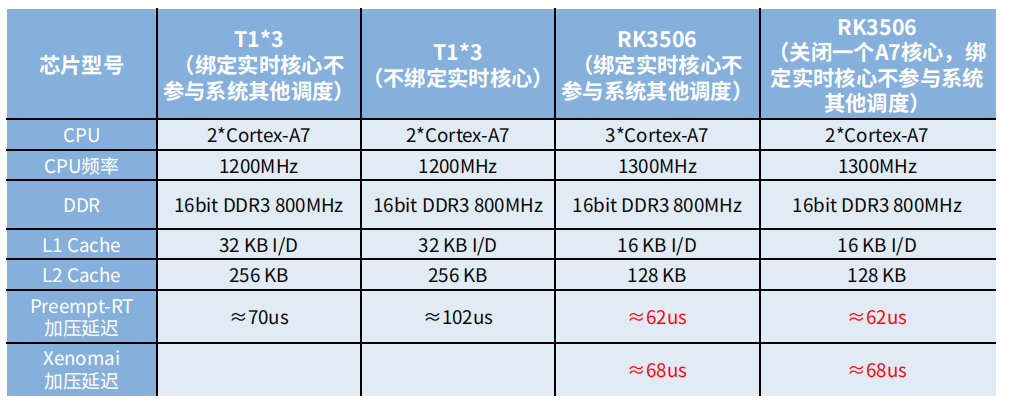

4.2 RK3506 实时性能强

4.3 RK3506 EtherCAT总线专项优化

支持EtherCAT IgH 和CODESYS协议

• 通过以太网连接多个伺服驱动器从站，可以精准控制伺 服电机

• RK提供专用实时网卡驱动，实时性更强

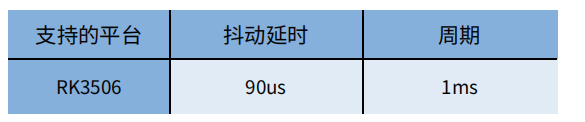

• 实测延时抖动性能达到10%以内（控制周期为1毫秒） 技术指标：

5. ArmSoM RK3506方案让开发更简单

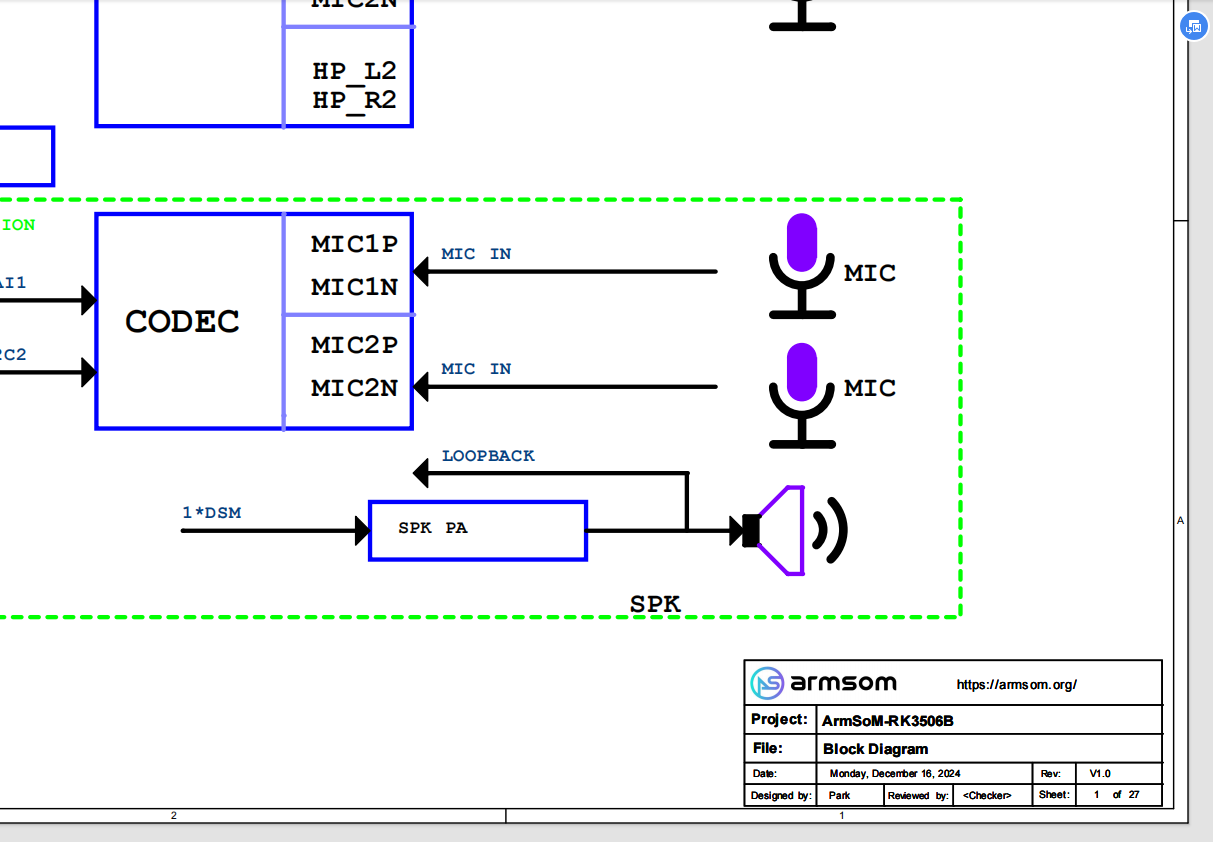

基于RK3506的核心板，ArmSoM不仅为开发者提供了完整的硬件资源（包括原理图和PCB文件），还集成了官方Linux SDK，支持轻量化UI框架LVGL与快速启动。无论是楼宇对讲、手持POS还是工业网关，开发者都能轻松实现功能落地。

研发设计中，预计2025年初量产
