本文提出一种新的池化方法——条纹池化，通过长而窄的池化核有效捕获长距离依赖关系。基于此设计了两个模块：SPM用于增强backbone的感受野，MPM用于同时捕获长、短距离上下文信息。实验结果表明该方法在多个基准集上达到最优。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

论文地址：https://arxiv.org/pdf/2003.13328.pdf

0、摘要

空间池化已被证明在像素级预测的任务（如：场景解析）中进行捕获长距离上下文信息时非常高效。本文针对传统的核大小为N*N的空间池化进行了改进，提出了一种核大小为1*N或者N*1的池化操作，称之为条纹池化。基于条纹池化，进一步研究了池化结构：（1）引入了一个新的条纹池化模块，使得模型可以建模长距离依赖；（2）展示了一种新颖的构建块，其带有不同的空间池化核；（3）系统地对条纹池化和传统池化方法进行了对比。这种基于新颖池化的设计，既轻量，又可作为插件应用到已有的场景解析网络。在流行基准集上的大量实验表明，该方法达到了SOTA。

1、动机

在语义分割领域，用于获取长距离依赖的方法有：自注意力机制、空洞卷积。

自注意力机制可以建模全局上下文，不过其计算量过大；空洞卷积通过增大感受野来捕获更远距离的依赖信息，不过其形状为方形，仍然限制了其捕获的距离。

因此，本文提出了条纹池化方法来扩展CNN的感受野，同时收集上下文信息。

条纹池化作为全局池化的替代品，有两个优势：

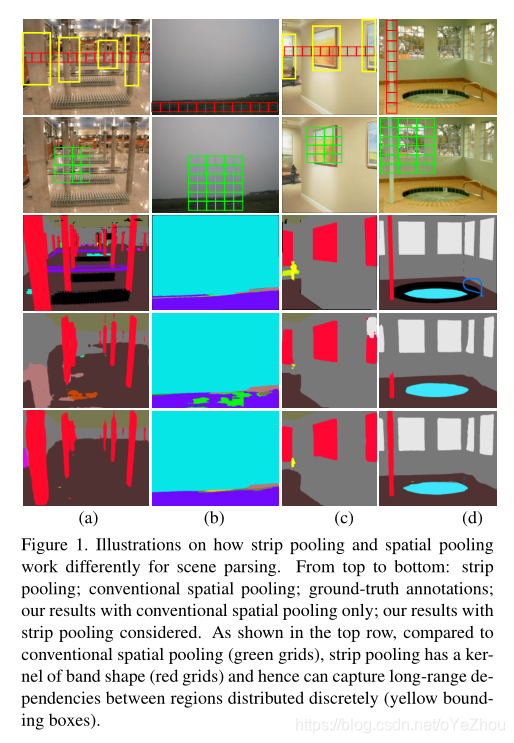

首先，其在一个空间维度上应用了一个长条状的池化核，因此能够捕获长距离信息，如图1a和1c；

其次，它在另一个维度上保持比较窄的尺寸，可以避免捕获一些无关信息。

2、方法

基于条纹池化操作，本文提出了两个模块：条纹池化模块（SPM）、混合池化模块（MPM）。

其中，SPM包含了两条路径：水平、垂直，分别用于捕获两个方向的长距离上下文依赖；MPM用于在高语义级别上进一步建模长距离依赖，其通过利用不同形状的池化核进行信息聚合，来探索复杂场景的图像。

基于SPM和MPM两种模块，作者设计出了SPNet，该网络在各流行benchmark上达到了SOTA。

2.1、池化公式

设输入为 $x \in \mathbb R^{H\times W}$ ，池化核大小为 $h\times w$ ，考虑一种简单情况：H和W能够被h和w整除，则池化后的尺寸为 $\frac{H}{h} \times \frac{W}{w}$ 。

则传统的平均池化公式为：

$y_{i_{o}, j_{o}}=\frac{1}{h \times w} \sum_{0 \leq i<h} \sum_{0 \leq j<w} x_{i_{o} \times h+i, j_{o} \times w+j}$ （1）

而对于条纹池化，其水平和垂直方向的池化公式分别为：

$y_{i}^{h}=\frac{1}{W} \sum_{0 \leq j<W} x_{i, j}$ （2）

$y_{j}^{v}=\frac{1}{H} \sum_{0 \leq i<H} x_{i, j}$ （3）

2.2、SPM

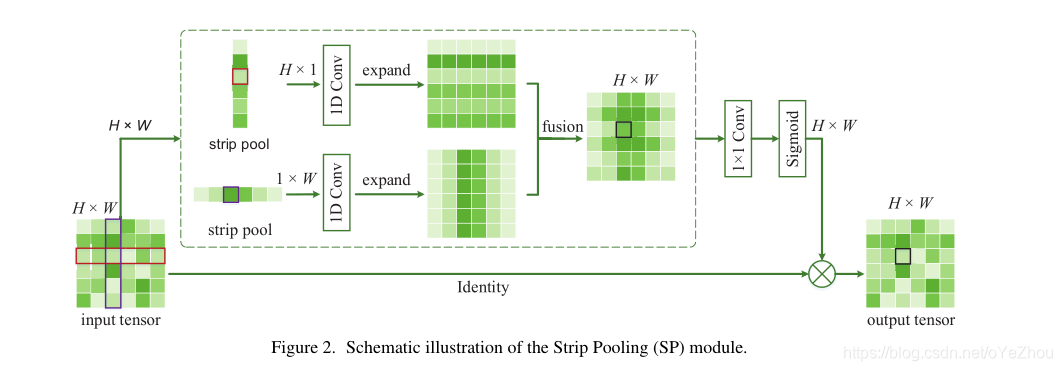

SPM主要用于backbone，以增强其捕获长距离依赖的能力。如图2所示，令输入为 $x \in \mathbb R^{C\times H\times W}$ ，SPM的处理过程描述如下：

（1）将输入分别进行水平条纹池化、垂直条纹池化，得到对应的池化map： $y^v \in \mathbb R^{C\times H}$ 、 $y^h \in \mathbb R^{C\times W}$ ；
（2）使用一个3*3的1D卷积，将池化map扩展到与输入相同的分辨率 ${C\times H\times W}$ ，得到扩展后的；
（3）对扩展后的feature map进行融合： $y_{c, i, j}=y_{c, i}^{h}+y_{c, j}^{v}$ ；
（4）然后，经过一个1*1卷积和一个Sigmoid层之后，与原输入进行对应元素相乘，即可得到SPM最终的输出： $\mathbf{z}=\operatorname{Scale}(\mathbf{x}, \sigma(f(\mathbf{y})))$ ；

经过上述过程，output tensor中的每个位置都构建了input tensor中对应位置垂直、水平两个方向上各位置的信息，也即十字交叉位置上的所有元素。这一点和CCNet中的交叉注意力机制有点相似，其实，作者也提到该模块也可以作为一个注意力模块插件来使用。

2.3、MPM

金字塔池化模块（PPM）对场景解析的作用已被证实，但是PPM严重依赖标准的池化方法（在不同等级的金字塔上应用不同的池化核）。因此，作者设计了MPM来充分利用标准池化和条纹池化的优势：通过不同的池化操作融合不同类型的上下文信息，从而使得特征更具判别力。

所提出的MPM包括两个子模块：同时捕获不同位置间的短距离依赖和长距离依赖关系，这两种依赖对场景解析都具有一定帮助。

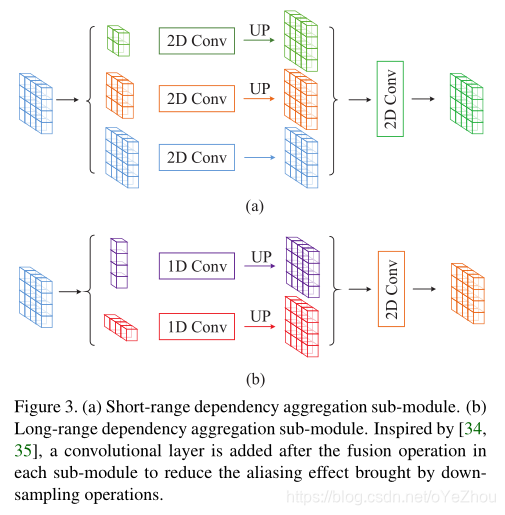

对于长距离依赖，没有使用功能先前研究使用的全局平均池化（GAP），而是使用水平和垂直的条纹池化来收集这类线索。基于此，设计了捕获长距离依赖的子模块，如图3（b）所示。

条纹池化可以捕获分布较为分散的上下文信息，但是，对于那些较为集中的信息则仍需要使用标准的空间池化来捕获。也因此，设计了捕获短距离依赖关系的的子模块，如图3（a）所示。

对于两个子模块，简单描述下：

对于（a）模块，使用了了两种标准的池化操作得到池化后的map，再加上原始输入，共三个feature maps，分别经过2D卷积后，池化路径（上面两条）进行上采样，然后将三个feature maps融合，再经过一个2D卷积；
对于（b）模块，与SPM类似，分别使用水平、垂直方向的条纹池化，得到一维向量，然后经过1D卷积后，上采样到原分辨率，最后经过一个2D卷积；

2.4、SPNet

基于SPM和MPM模块，作者设计了SPNet：

backbone用的是ResNet，并利用空洞卷积进行了改进，同时将最终输入步长设为8，也即得到的feature map尺寸是原图1/8。
SPMs模块加到每个stage的最后一个构建块以及最后一个stage的所有构建块的3*3卷积之后。SPM中的所有卷积层的通道数都与该模块的输入通道保持一致。
MPM则直接放在backbone之后：首先使用一个1*1卷积将backbone的输出进行降维，从2048到1024；然后接上两个MPM。对于每个MPM，所有卷积层都是核大小为3*3、通道数为256。
最后在接一个卷积层来生成最终的分割map。
