如何判断数码管是共阴极还是共阳极

开发环境(蓝色粗体字为特别注意内容)
1、硬件环境:8位数码管。

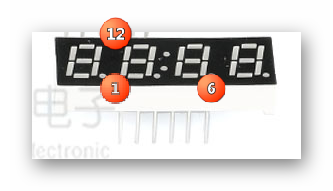

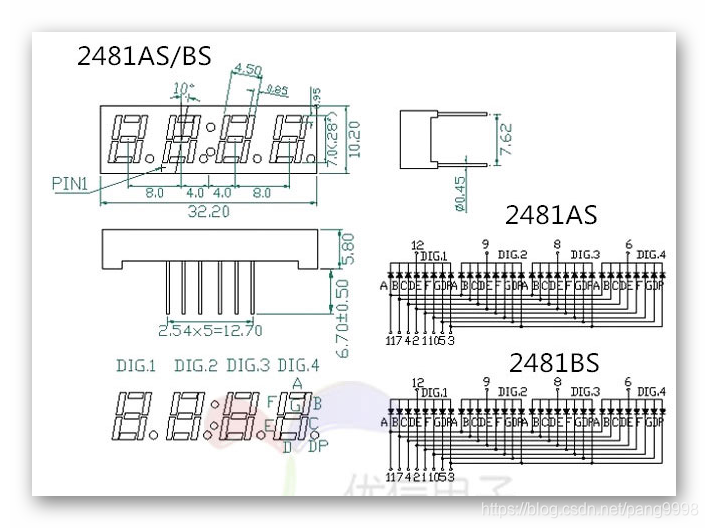

引脚排布如下:



方法一:限流电阻

简单,用5V电源接一个限流电阻,假一定个是阳极或是阴极,另一个挨个引脚试就行了.

方法二:使用万用表

1、指针表

  1)前提是你的万用表最好是用3V以上电池,因为1.5V不够点亮LED,特别是高亮超高亮的,点亮电压高。另外万用表在RX1档或最高档。

  2)万用表笔随便一脚,假设红笔, 搭在数码管上任一脚 。黑笔在其它脚上扫过,如果不亮,有可能此管为共阴,可用3法再试。如有一段点亮。黑笔不动, 移动红笔,在其它脚测。如果其它脚 分别都 能点亮,则可以说明黑笔接的是公共脚 ,此管共阳。(指针 表的黑表笔是正电源)

  3)表笔更换一下,黑笔先搭一脚,扫红笔。如有一段点亮,红笔不动,扫黑笔。如各段分别点亮,则红笔所接为公共 ,此管共阴。 4.如2、3两法均不亮,可能数码管额定电压较高,也可能数码管是坏的。这时,可用5V电源串一500欧电阻继续测试。

  2、数字表

  用二极管档(有个二极管符号的,也作通路档使用),方法同指针表。不过,红表笔所对应的共阳共阴和指针表是相反的。因为数字表的红笔就是正电源。
