今天就来聊一聊常用常见的通讯方式I2C,网上对于I2C的讲解也非常的多，在此呢核桃也不想再重复一些概念性的知识点了，着重对通讯的过程做一个小的总结。

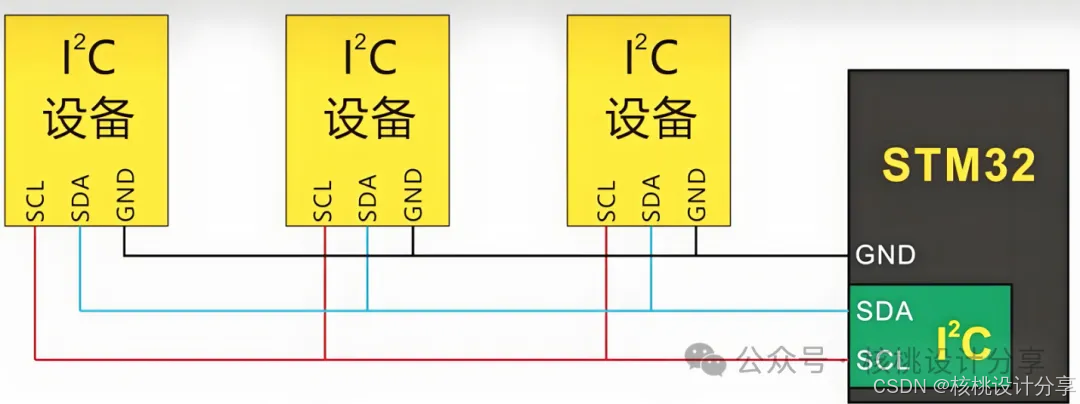

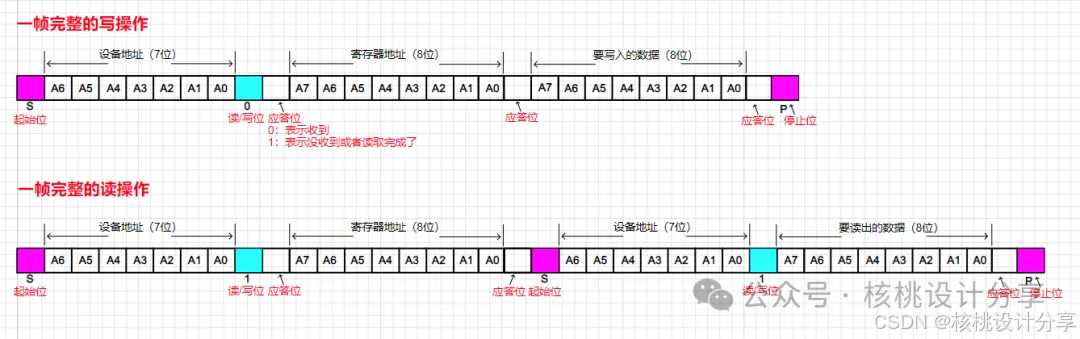

看下图1所示：

图1

图1是完整的写与读操作过程，看不懂图1是什么意思也没关系，我们接下来拆开了讲。

先看一下SDA和SCL如何表示逻辑状态的，如下：

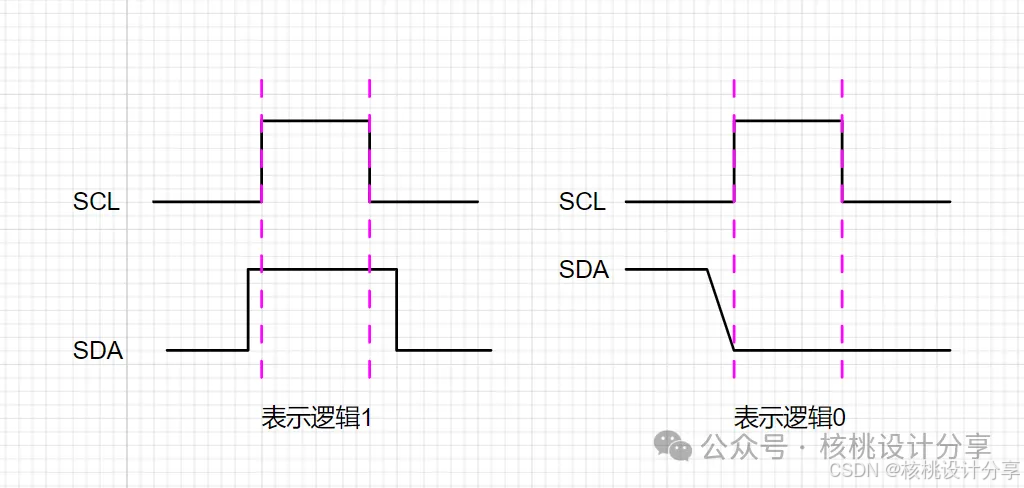

SCL在高电平期间，SDA也为高电平时，表示逻辑1。

SCL在高电平期间，SDA为低电平时，表示逻辑0。

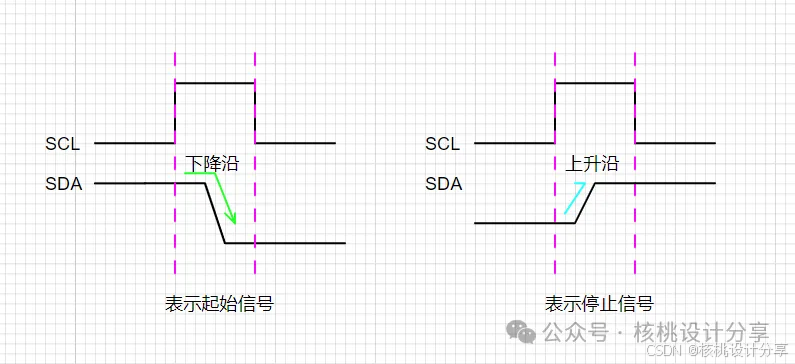

SCL在高电平期间，SDA出现下降沿时，表示起始信号。

SCL在高电平期间，SDA出现上升沿时，表示停止信号。

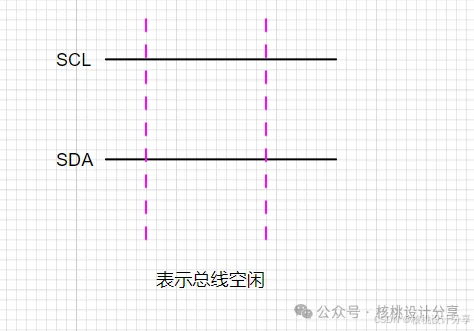

SCL和SDA同时为高电平时，表示总线处于空闲状态。

要想看明白I2C的波形，上面的这些波形图表示的状态得先记住。

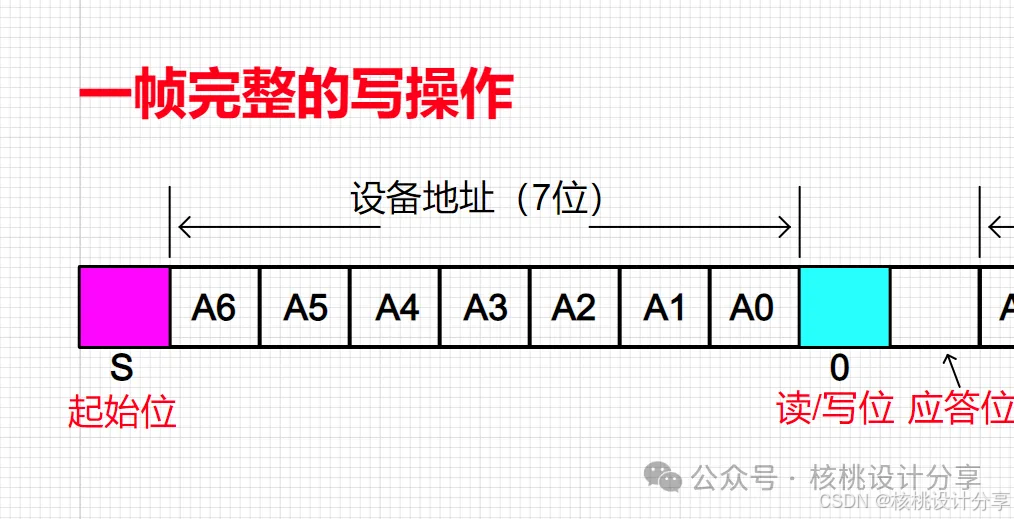

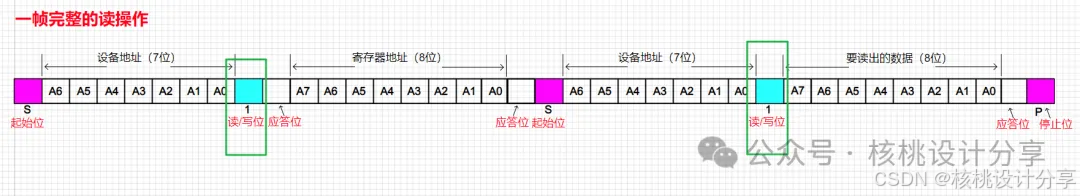

我们再看回图2

图2

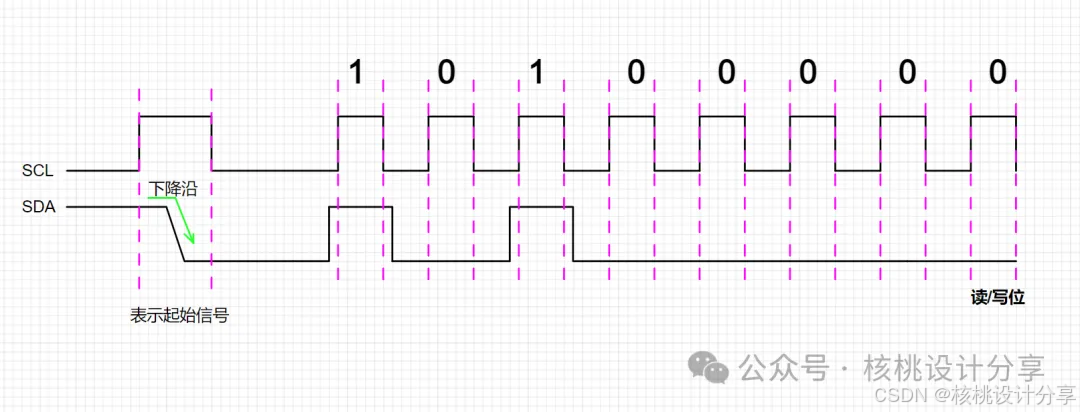

假如要写入地址1010000，波形是怎么样的？

注意：要进行写操作的话，读/写位必须是0才能有效，要读数据的话需要置1（也就是0表示写，1表示读）

波形如下：

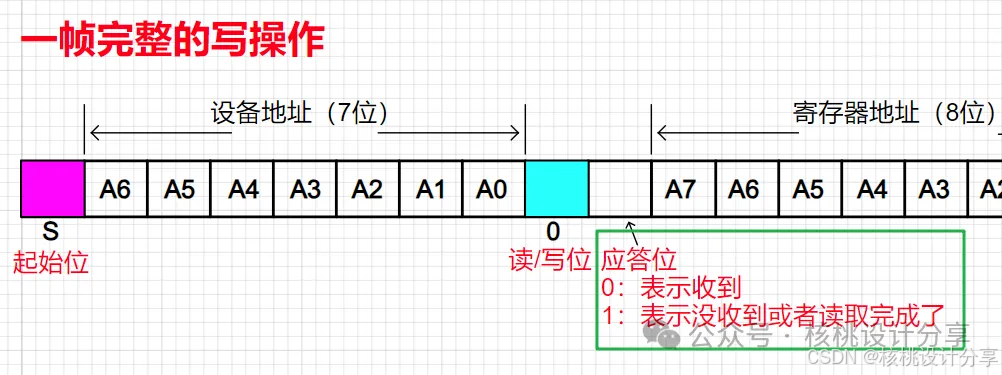

图3

可以看的出来图2和图3的写操作就对应上了。

那是不是这样就通讯成功了呢？

当然不是，主机发地址过去之后，还需要丛机应答，也就是应答位必须为0，如果为1就表示没有收到或者读取完成了。

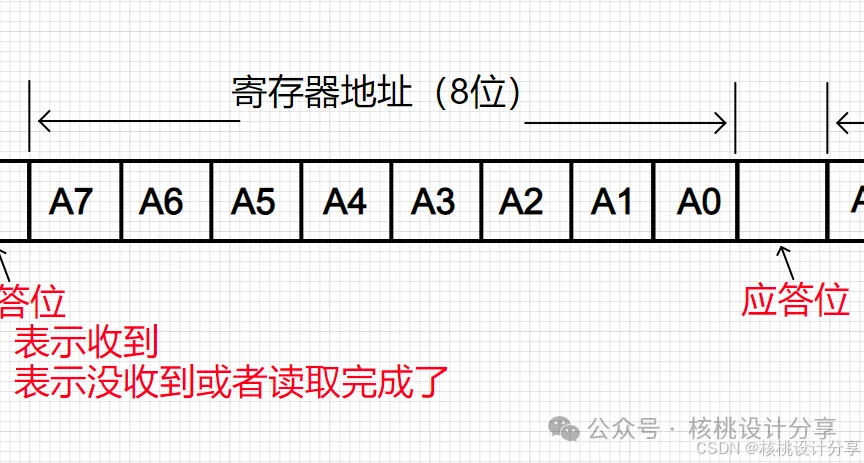

接着再把8位寄存器地址传过去，同样也需要丛机应答

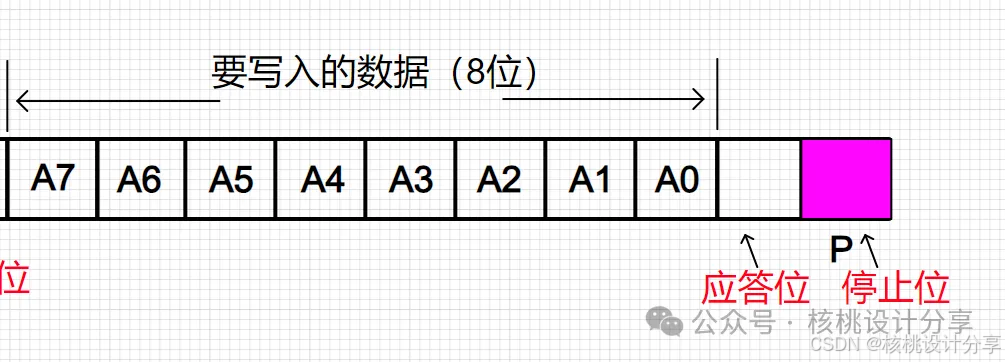

丛机应答之后，最后再需要写入对应寄存器的数据传过去，然后再收到丛机应答，即可收到停止位了。

以上就是写操作的整个完整的过程，其实理解起来也相对简单，那读操作也是类似，主要和写操作的区别在于：

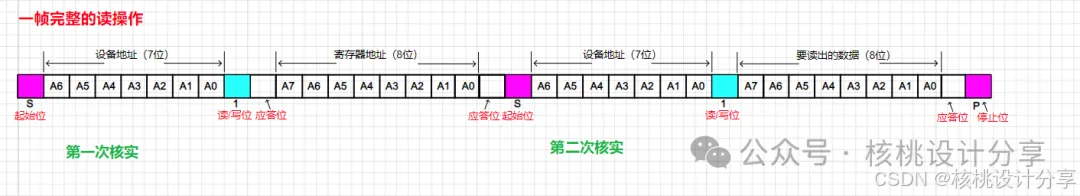

（1）需要核实两次的地址

（2）读/写位必须置1

好了，今天就先写到这吧！
