拉伸实体特征

拉伸工具

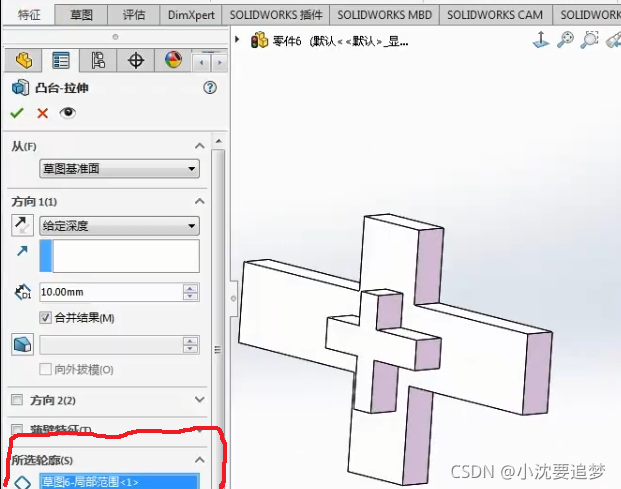

将2D草图轮廓,延基准面垂直方向拉伸实体或切除建立的三维特征。允许开放或封闭轮廓生成拉伸特征,建议初学者建立封闭轮廓, 并且轮廓不要自我相交,以及不能有多余的线段(如果出现了,我们可以在设计树中找到所选轮廓范围,用鼠标来手动选择拉伸实体)在这里插入图片描述

特征拉伸步骤:

1.确定绘图平面
2.生产2D草图轮廓
3.确定拉伸起点
4.确定拉伸方向
5.确定拉伸终点
(可以在画草图后选择拉伸;也可以在特征选项中编辑草图,这样更为方便)

建立拉伸实体

设计原则:
1.草图要尽可能简单
2.草图尽量完全定义
3.使用几何约束维护设计意图
4.利用几何关系,关联参考,方程式,全局变量来减少尺寸约束
(如果我们想要显示拉伸实体的尺寸的话,我们找到设计树中的注解,右键选择显示注解)***(存在疑问:我的2020版中无法显示注解,只有显示特征注解)***
