卷积神经网络（CNN）中，卷积层、激活函数、池化层、全链接层术语解析

本文内容转自https://www.cnblogs.com/zf-blog/p/6075286.html和https://www.cnblogs.com/rgvb178/p/6055213.html

整理如下：

(1)卷积层：用它来进行特征提取，如下：

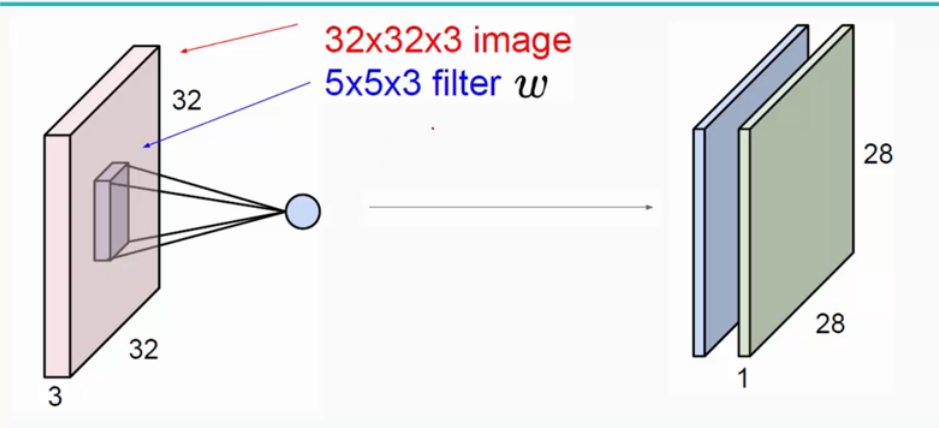

输入图像是32*32*3，3是它的深度（即R、G、B），卷积层是一个5*5*3的filter(感受野)，这里注意：感受野的深度必须和输入图像的深度相同。通过一个filter与输入图像的卷积可以得到一个28*28*1的特征图，上图是用了两个filter得到了两个特征图；

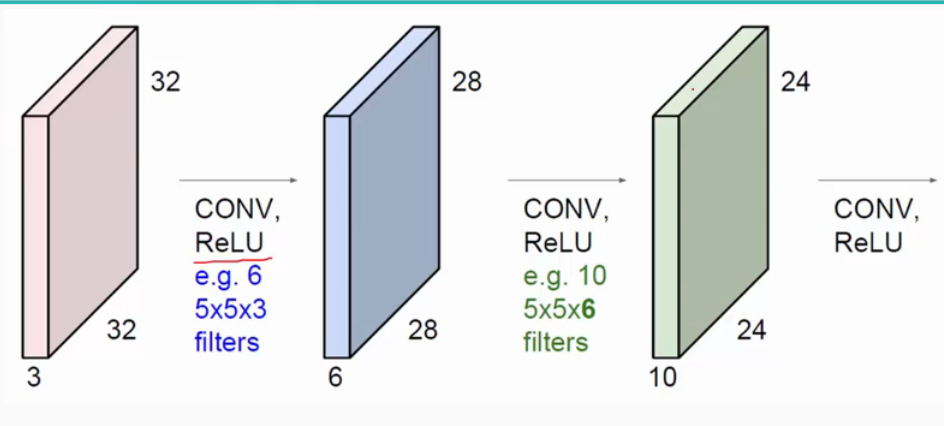

我们通常会使用多层卷积层来得到更深层次的特征图。如下：

关于卷积的过程图解如下：

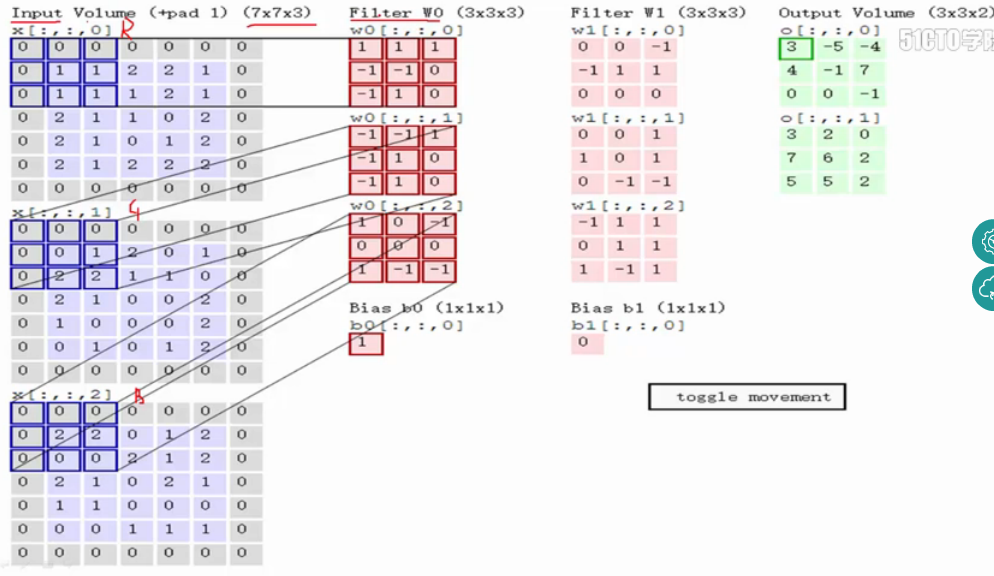

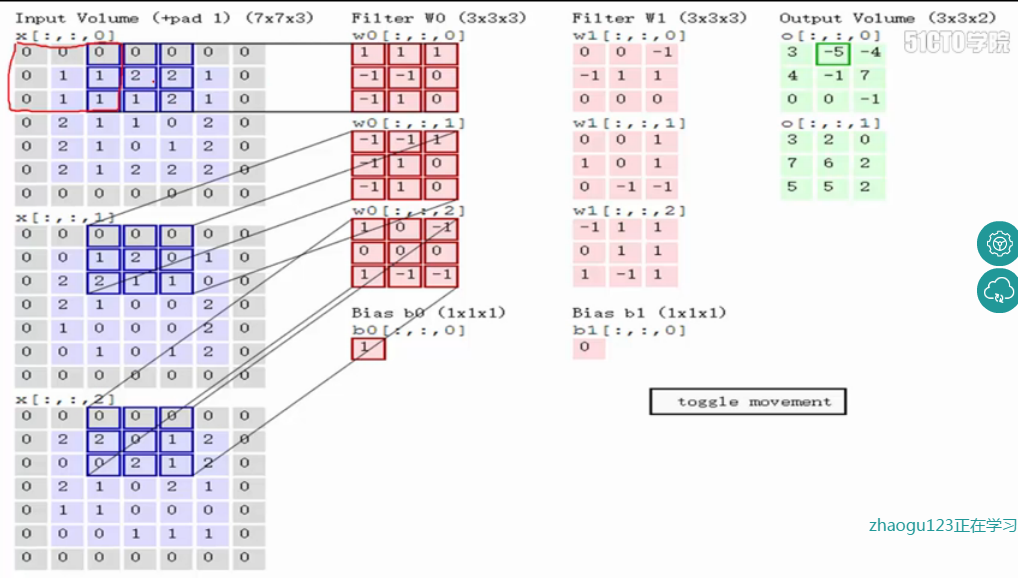

输入图像和filter的对应位置元素相乘再求和，最后再加上b,得到特征图。如图中所示，filter w0的第一层深度和输入图像的蓝色方框中对应元素相乘再求和得到0，其他两个深度得到2，0，则有0+2+0+1=3即图中右边特征图的第一个元素3.，卷积过后输入图像的蓝色方框再滑动，stride=2，如下：

如上图，完成卷积，得到一个3*3*1的特征图；在这里还要注意一点，即zero pad项，即为图像加上一个边界，边界元素均为0.（对原输入无影响）一般有

F=3 => zero pad with 1

F=5 => zero pad with 2

F=7=> zero pad with 3,边界宽度是一个经验值，加上zero pad这一项是为了使输入图像和卷积后的特征图具有相同的维度，如：

输入为5*5*3，filter为3*3*3，在zero pad 为1，则加上zero pad后的输入图像为7*7*3，则卷积后的特征图大小为5*5*1（（7-3）/1+1），与输入图像一样；

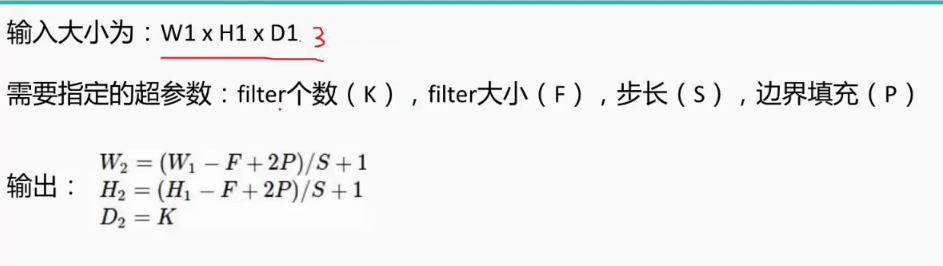

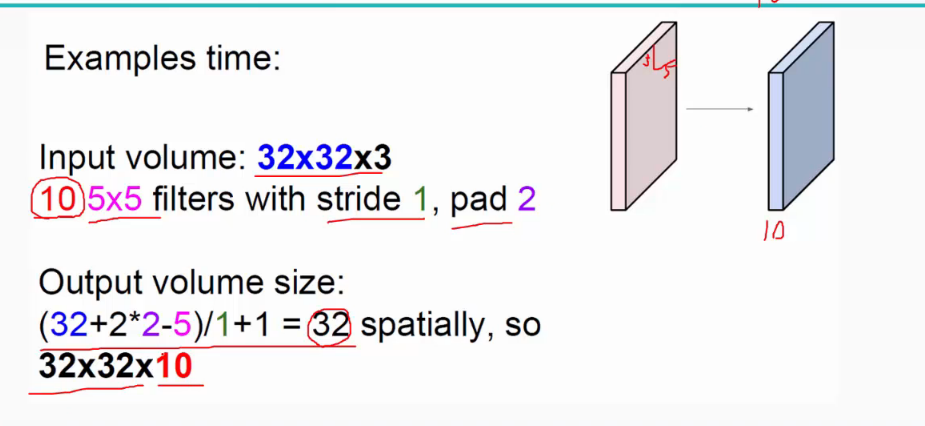

而关于特征图的大小计算方法具体如下：

 卷积层还有一个特性就是“权值共享”原则。如下图：

如没有这个原则，则特征图由10个32*32*1的特征图组成，即每个特征图上有1024个神经元，每个神经元对应输入图像上一块5*5*3的区域，即一个神经元和输入图像的这块区域有75个连接，即75个权值参数，则共有75*1024*10=768000个权值参数，这是非常复杂的，因此卷积神经网络引入“权值”共享原则，即一个特征图上每个神经元对应的75个权值参数被每个神经元共享，这样则只需75*10=750个权值参数，而每个特征图的阈值也共享，即需要10个阈值，则总共需要750+10=760个参数。

补充：

（1）对于多通道图像做1*1卷积，其实就是将输入图像的每个通道乘以系数后加在一起，即相当于将原图中本来各个独立的通道“联通”在了一起；

 （2）权值共享时，只是在每一个filter上的每一个channel中是共享的；

（2）激活函数

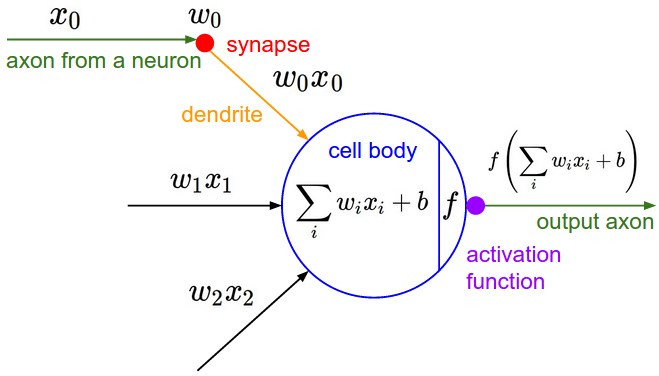

首先，激活函数不是真的要去激活什么。在神经网络中，激活函数的作用是能够给神经网络加入一些非线性因素，使得神经网络可以更好地解决较为复杂的问题。
比如在下面的这个问题中：

如上图(图片来源)，在最简单的情况下，数据是线性可分的，只需要一条直线就已经能够对样本进行很好地分类。

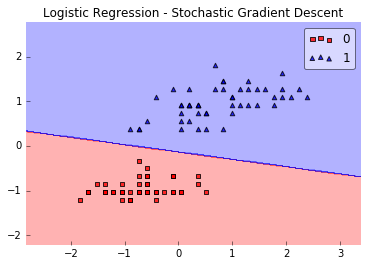

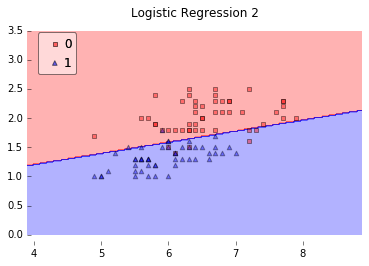

但如果情况变得复杂了一点呢？在上图中(图片来源)，数据就变成了线性不可分的情况。在这种情况下，简单的一条直线就已经不能够对样本进行很好地分类了。

于是我们尝试引入非线性的因素，对样本进行分类。

在神经网络中也类似，我们需要引入一些非线性的因素，来更好地解决复杂的问题。而激活函数恰好能够帮助我们引入非线性因素，它使得我们的神经网络能够更好地解决较为复杂的问题。


激活函数的定义及其相关概念

在ICML2016的一篇论文Noisy Activation Functions中，作者将激活函数定义为一个几乎处处可微的 h : R → R 。

在实际应用中，我们还会涉及到以下的一些概念：
a.饱和
当一个激活函数h(x)满足

limn→+∞h′(x)=0limn→+∞h′(x)=0

时我们称之为右饱和。

当一个激活函数h(x)满足

limn→−∞h′(x)=0limn→−∞h′(x)=0

时我们称之为左饱和。当一个激活函数，既满足左饱和又满足又饱和时，我们称之为饱和。

b.硬饱和与软饱和
对任意的xx，如果存在常数cc，当x>cx>c时恒有 h′(x)=0h′(x)=0则称其为右硬饱和，当x<cx<c时恒 有h′(x)=0h′(x)=0则称其为左硬饱和。若既满足左硬饱和，又满足右硬饱和，则称这种激活函数为硬饱和。但如果只有在极限状态下偏导数等于0的函数，称之为软饱和。


Sigmoid函数

Sigmoid函数曾被广泛地应用，但由于其自身的一些缺陷，现在很少被使用了。Sigmoid函数被定义为：

f(x)=11+e−xf(x)=11+e−x

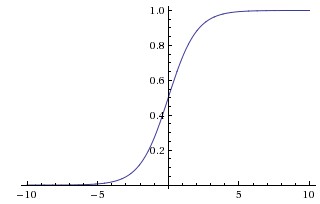

函数对应的图像是：

优点：
1.Sigmoid函数的输出映射在(0,1)(0,1)之间，单调连续，输出范围有限，优化稳定，可以用作输出层。
2.求导容易。

缺点：
1.由于其软饱和性，容易产生梯度消失，导致训练出现问题。
2.其输出并不是以0为中心的。



tanh函数

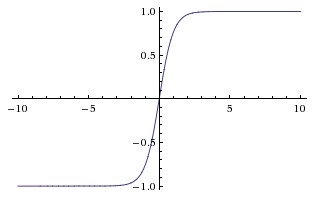

现在，比起Sigmoid函数我们通常更倾向于tanh函数。tanh函数被定义为

tanh(x)=1−e−2x1+e−2xtanh(x)=1−e−2x1+e−2x

函数位于[-1, 1]区间上，对应的图像是：

优点：
1.比Sigmoid函数收敛速度更快。
2.相比Sigmoid函数，其输出以0为中心。
缺点：
还是没有改变Sigmoid函数的最大问题——由于饱和性产生的梯度消失。


ReLU

ReLU是最近几年非常受欢迎的激活函数。被定义为

y={0x(x≤0)(x>0)y={0(x≤0)x(x>0)

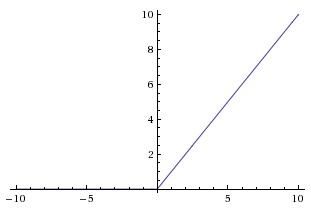

对应的图像是：

但是除了ReLU本身的之外，TensorFlow还提供了一些相关的函数，比如定义为min(max(features, 0), 6)的tf.nn.relu6(features, name=None)；或是CReLU，即tf.nn.crelu(features, name=None)。其中(CReLU部分可以参考这篇论文)。
优点：

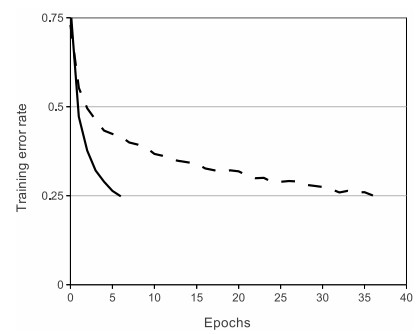

1.相比起Sigmoid和tanh，ReLU(e.g. a factor of 6 in Krizhevsky et al.)在SGD中能够快速收敛。例如在下图的实验中，在一个四层的卷积神经网络中，实线代表了ReLU，虚线代表了tanh，ReLU比起tanh更快地到达了错误率0.25处。据称，这是因为它线性、非饱和的形式。

2.Sigmoid和tanh涉及了很多很expensive的操作（比如指数），ReLU可以更加简单的实现。
3.有效缓解了梯度消失的问题。

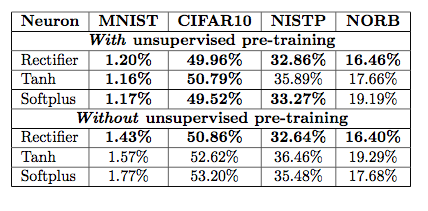

4.在没有无监督预训练的时候也能有较好的表现。

5.提供了神经网络的稀疏表达能力。

缺点：
随着训练的进行，可能会出现神经元死亡，权重无法更新的情况。如果发生这种情况，那么流经神经元的梯度从这一点开始将永远是0。也就是说，ReLU神经元在训练中不可逆地死亡了。



LReLU、PReLU与RReLU

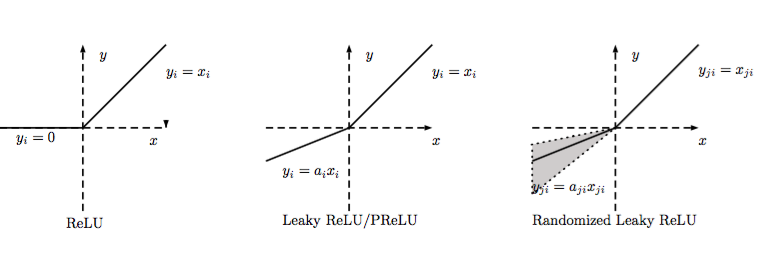

通常在LReLU和PReLU中，我们定义一个激活函数为



f(yi)={yiaiyiif(yi>0)if(yi≤0)f(yi)={yiif(yi>0)aiyiif(yi≤0)

-LReLU
当aiai比较小而且固定的时候，我们称之为LReLU。LReLU最初的目的是为了避免梯度消失。但在一些实验中，我们发现LReLU对准确率并没有太大的影响。很多时候，当我们想要应用LReLU时，我们必须要非常小心谨慎地重复训练，选取出合适的aa，LReLU的表现出的结果才比ReLU好。因此有人提出了一种自适应地从数据中学习参数的PReLU。

-PReLU
PReLU是LReLU的改进，可以自适应地从数据中学习参数。PReLU具有收敛速度快、错误率低的特点。PReLU可以用于反向传播的训练，可以与其他层同时优化。

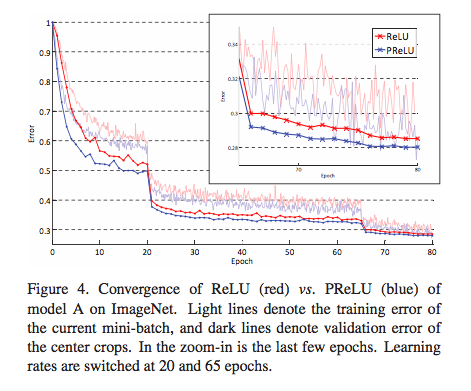

在论文Delving Deep into Rectifiers: Surpassing Human-Level Performance on ImageNet Classification中，作者就对比了PReLU和ReLU在ImageNet model A的训练效果。
值得一提的是，在tflearn中有现成的LReLU和PReLU可以直接用。

-RReLU
在RReLU中，我们有

yji={xjiajixjiif(xji>0)if(xji≤0)yji={xjiif(xji>0)ajixjiif(xji≤0)

aji∼U(l,u),l<uandl,u∈[0,1)aji∼U(l,u),l<uandl,u∈[0,1)

其中，ajiaji是一个保持在给定范围内取样的随机变量，在测试中是固定的。RReLU在一定程度上能起到正则效果。

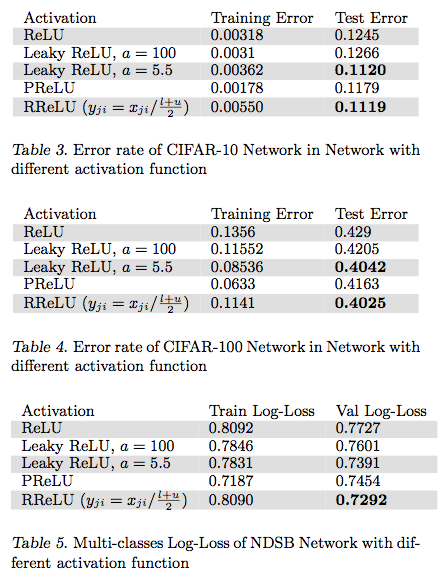

在论文Empirical Evaluation of Rectified Activations in Convolution Network中，作者对比了RReLU、LReLU、PReLU、ReLU 在CIFAR-10、CIFAR-100、NDSB网络中的效果。

ELU

ELU被定义为

f(x)={a(ex−1)xif(x<0)if(0≤x)f(x)={a(ex−1)if(x<0)xif(0≤x)

其中a>0a>0。

优点：
1.ELU减少了正常梯度与单位自然梯度之间的差距，从而加快了学习。
2.在负的限制条件下能够更有鲁棒性。

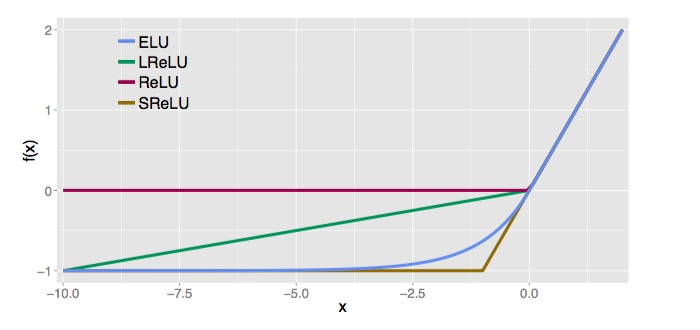

ELU相关部分可以参考这篇论文。

Softplus与Softsign

Softplus被定义为

f(x)=log(ex+1)f(x)=log(ex+1)

Softsign被定义为

f(x)=x|x|+1f(x)=x|x|+1

目前使用的比较少，在这里就不详细讨论了。TensorFlow里也有现成的可供使用。激活函数相关TensorFlow的官方文档



总结

关于激活函数的选取，目前还不存在定论，实践过程中更多还是需要结合实际情况，考虑不同激活函数的优缺点综合使用。同时，也期待越来越多的新想法，改进目前存在的不足。



（3）池化层：

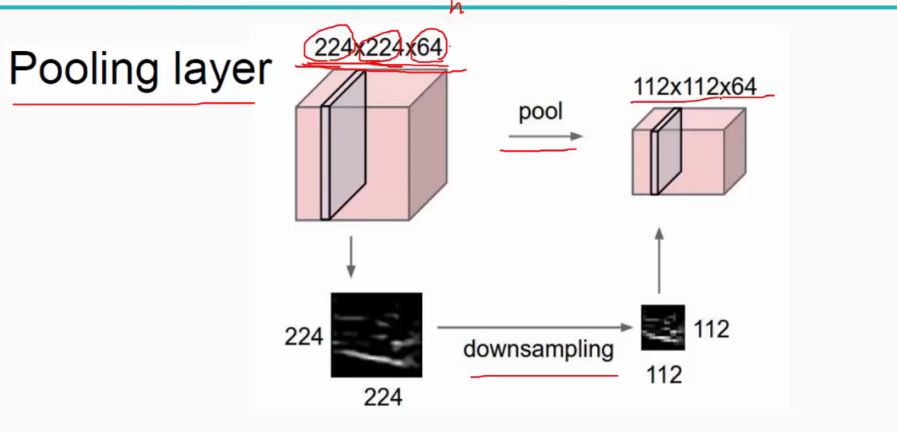

对输入的特征图进行压缩，一方面使特征图变小，简化网络计算复杂度；一方面进行特征压缩，提取主要特征，如下：

池化操作一般有两种，一种是Avy Pooling,一种是max Pooling,如下：

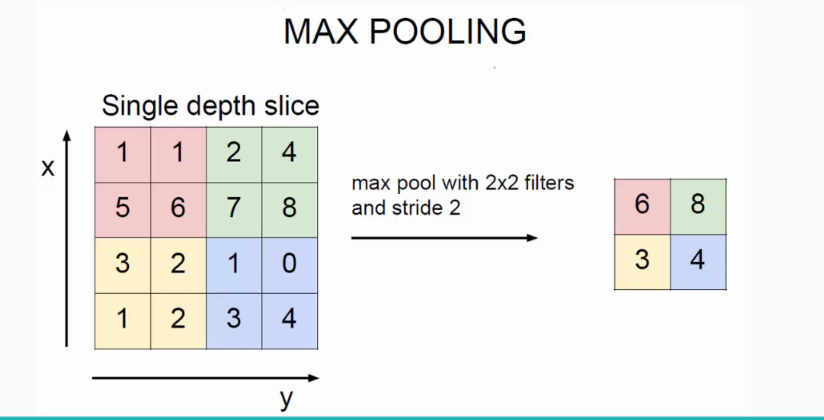

同样地采用一个2*2的filter,max pooling是在每一个区域中寻找最大值，这里的stride=2,最终在原特征图中提取主要特征得到右图。

（Avy pooling现在不怎么用了（其实就是平均池化层），方法是对每一个2*2的区域元素求和，再除以4，得到主要特征），而一般的filter取2*2,最大取3*3,stride取2，压缩为原来的1/4.

注意：这里的pooling操作是特征图缩小，有可能影响网络的准确度，因此可以通过增加特征图的深度来弥补（这里的深度变为原来的2倍）。



（4）全连接层：

连接所有的特征，将输出值送给分类器（如softmax分类器）。

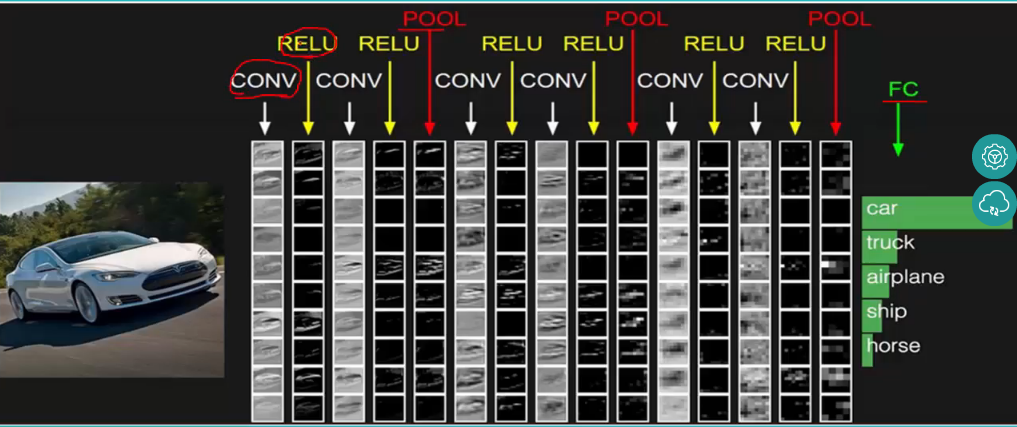

总的一个结构大致如下：

另外：CNN网络中前几层的卷积层参数量占比小，计算量占比大；而后面的全连接层正好相反，大部分CNN网络都具有这个特点。因此我们在进行计算加速优化时，重点放在卷积层；进行参数优化、权值裁剪时，重点放在全连接层。
