读书笔记--变压器

概念

  变压器是一种能提升或降低交流电压、电流的电气设备。

结构与工作原理

变压器主要由绕组和铁芯组成，其结构与符号如图4-58所示。

  从图4-58可以看出，两组绕组L1、L2绕在同一铁芯上就构成了变压器。一个绕组与交流电源连接，该绕组称为一次绕组（或称原边绕组），匝数（即圈数）为N1；另一个绕组与负载RL连接，称为二次绕组（或称副边绕组），匝数为N2。当交流电压U1加到一次绕组L1两端时，有交流电流I1流过L1，L1产生变化的磁场，变化的磁场通过铁芯穿过二次绕组L2，L2两端会产生感应电压U2，并输出电流I2流经负载RL。

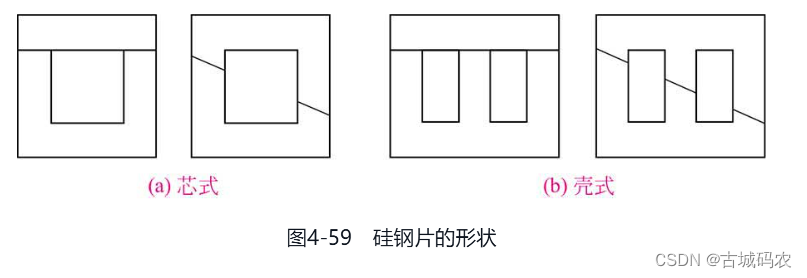

  实际的变压器铁芯并不是一块厚厚的环形铁，而是由很多薄薄的、涂有绝缘层的硅钢片叠在一起而构成的，常见的硅钢片主要有芯式和壳式两种，其形状如图4-59所示。由于在闭合的硅钢片上绕制绕组比较困难，因此每片硅钢片都分成两部分，先在其中一部分上绕好绕组，然后再将另一部分与它拼接在一起。

  变压器的绕组一般采用表面涂有绝缘漆的铜线绕制而成，对于大容量的变压器则常采用绝缘的扁铜线或铝线绕制而成。变压器接高压的绕组称为高压绕组，其线径细、匝数多；接低压的绕组称为低压绕组&#x
