基于云模型理论的互联电力系统负荷频率控制策略研究

参考文献：

云模型理论在互联电力系统负荷频率控制中的应用_蔡国伟.caj

4基于云模型理论的互联电力系统负荷频率控制策略研究_张斌.caj

clear
clc
close all

% Area One
R1=0.05;
Ts1=0.2;% 文献Tg1
Tt1=1.2;
Tp1=5;% 文献M1
Kp1=1;
T=2;
Ki1=.014;
B1=20.6;
D1=0.6;
% Area Two
R2=0.0625;
Ts2=0.2;% 文献Tg2
Tt2=0.5;
Tp2=4;% 文献M2
Kp2=1;
T=2;
Ki2=.014;
B2=16.9;
D2=0.9;
%%
% p=1.3;
% i=0.00005;
t=80;
p=0.41;
i=0.001;
lim=0.01;lim1=0.01;
p1=p;
i1=i;
step_time=0;
sim tiaoshi

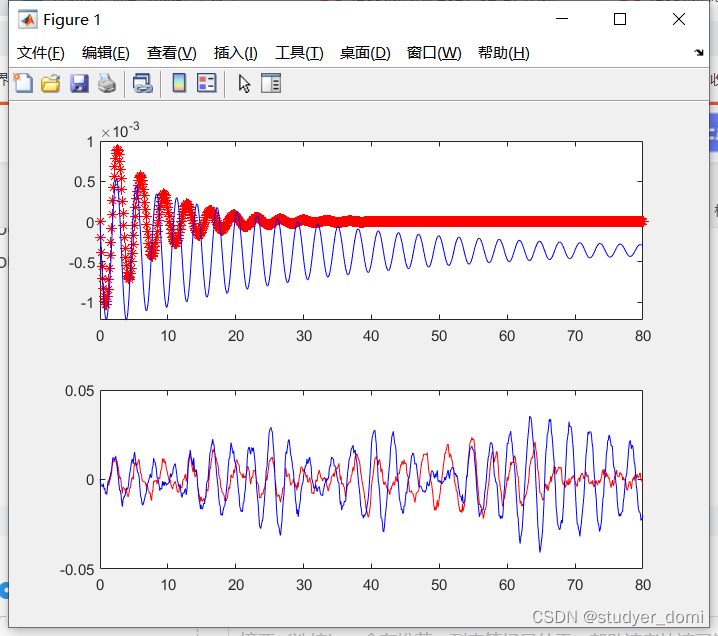

subplot(211)
plot(tout,yout(:,1),'*r',tout,yout(:,2),'b')
subplot(212)
plot(tout,yout(:,3),'r',tout,yout(:,4),'b')
% subplot(211)
% plot(tout,yout(:,1),'r',tout,yout(:,2),'b')
% plot(tout,yout(:,5),'r',tout,yout(:,6),'b')
