高效提取AD封装3D模型：工程师必备的实用指南

在现代电子设计自动化(EDA)领域，3D模型在PCB设计中扮演着越来越重要的角色。Altium Designer(AD)作为业界领先的PCB设计软件，提供了强大的3D封装功能。本文将详细介绍如何从AD中提取3D封装模型。

一、AD中3D封装的基础知识

1. 什么是3D封装
   3D封装是指电子元器件的三维模型表示，它不仅包含传统的二维封装信息（如焊盘、丝印等），还包含了元件的高度、形状等三维特征。
2. 3D封装的重要性

• 实现PCB设计的3D可视化
• 进行机械干涉检查
• 提高设计准确性
• 增强设计展示效果


二、提取AD封装3D模型的步骤

从现有元件库提取

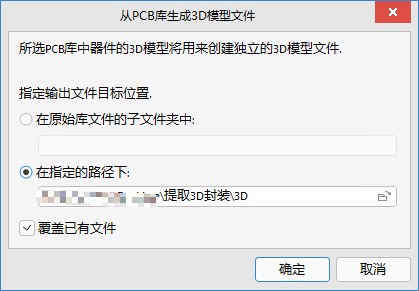

• 打开Altium Designer，进入"文件" > "打开"选择包含所需封装的库文件(.PcbLib)；
• “工具” > “提取3D模型”；

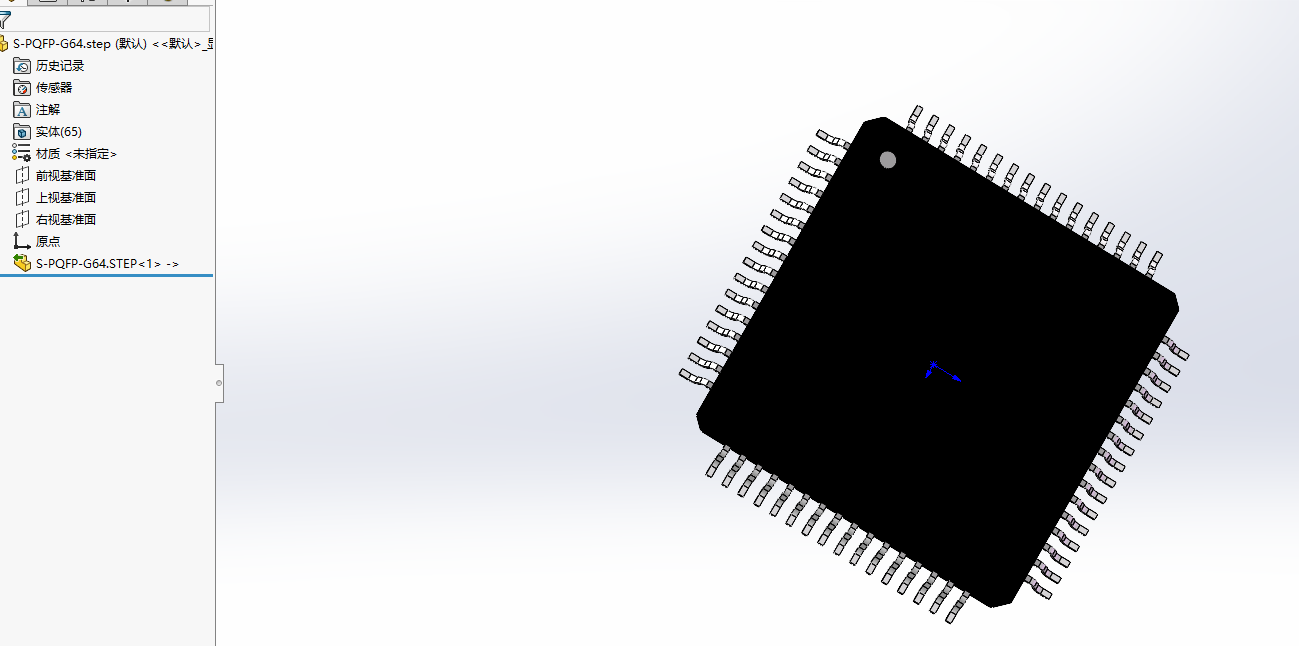

• 指定存储3D模型路径，会提取整个封装文件所有3D模型。

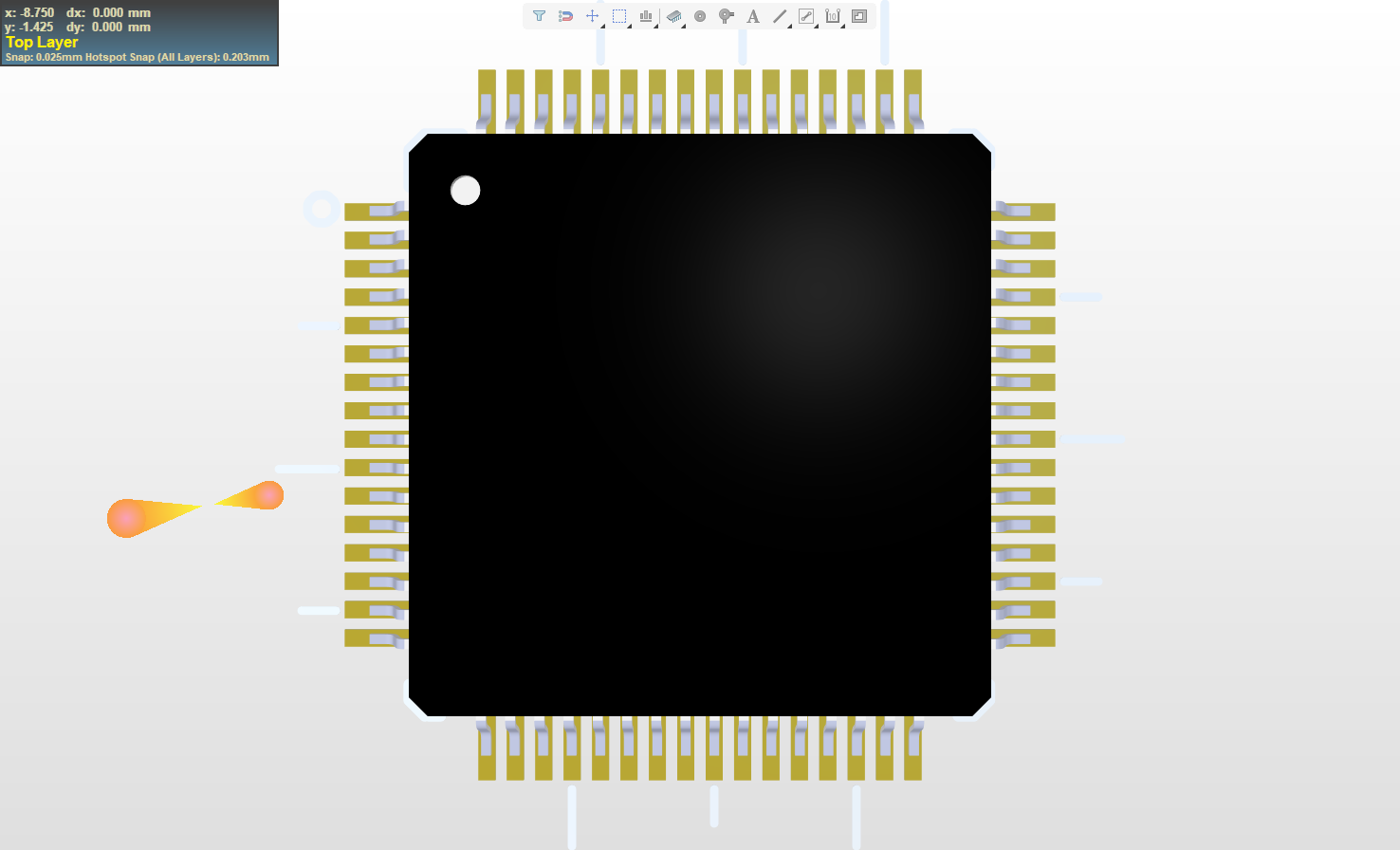

  封装转换为Cadence格式后可以添加提取的模型
