AXI3、AXI4和AXI-Lite的区别和联系(简明清楚！！！强烈推荐！！！)

• AXI3 是 AXI 协议的第三代，适用于高性能的系统通信。
• AXI4 是 AXI3 的改进版，增加了更长的突发传输，优化了流控制，适用于更复杂的系统。
• AXI-Lite 是 AXI4 的精简版，适合简单的控制接口，不支持复杂的突发传输和大规模数据通信。
  AXI3、AXI4 和 AXI-Lite 是 ARM 的 AMBA（Advanced Microcontroller Bus Architecture）协议中的三种不同版本，它们的区别和联系可以从功能、性能、以及应用场景等方面分析。

1. AXI3

AXI3 是 AXI 协议的第三版，最早用于 AMBA3 规范。它具备以下特点：

突发传输长度： 最大突发长度为 16 个数据传输。
突发类型： 支持 固定突发、递增突发 和 包裹突发。
非对齐数据传输： 允许非对齐的数据传输，即地址不必按照传输数据宽度对齐。
质量服务（QoS）： AXI3 支持质量服务信号，帮助主设备调度传输优先级。
AXI3 适用于高性能片上系统，主要用于通信频繁、带宽需求较高的设备之间，比如处理器、DMA控制器等。

2. AXI4

AXI4 是 AXI 协议的第四版，较 AXI3 做了改进和简化，主要特点包括：

突发传输长度： AXI4 支持更大的突发长度，最大为 256 个数据传输，这使其更适合需要大批量数据传输的场景，比如存储器访问。
突发类型： 与 AXI3 相同，支持 固定突发、递增突发 和 包裹突发。
非对齐数据传输： 仍然允许非对齐的传输。
流控制改进： 在 AXI4 中，流控制得到了优化，减少了传输阻塞。
去掉了包裹突发模式： AXI4 中取消了 AXI3 的包裹突发（Wrap Burst）类型，因为这种模式在实际应用中较少使用，简化了协议。
AXI4 更适合复杂 SoC 系统中的高带宽通信需求，尤其是在与外设、大容量存储系统、以及 DMA 控制器进行交互时。

3. AXI-Lite

AXI-Lite 是 AXI4 的精简版，旨在用于低带宽、简单控制接口的应用场景。主要特点包括：

突发传输限制： AXI-Lite 不支持突发传输，每次只能传输 一个数据，没有突发长度的概念。
数据传输宽度： 仅支持 32位或64位 的数据宽度，适用于低复杂度的通信场景。
简化的信号和逻辑： AXI-Lite 去除了 AXI4 中的 QoS、缓存（Cache）和保护（Protection）等复杂的信号，极大简化了逻辑设计。
适用场景： 主要用于简单的寄存器配置、低带宽的控制通道等场景，比如处理器对外设的控制接口、配置寄存器等。
AXI-Lite 主要用于系统中的控制和管理接口，而不适合用于大规模数据传输。

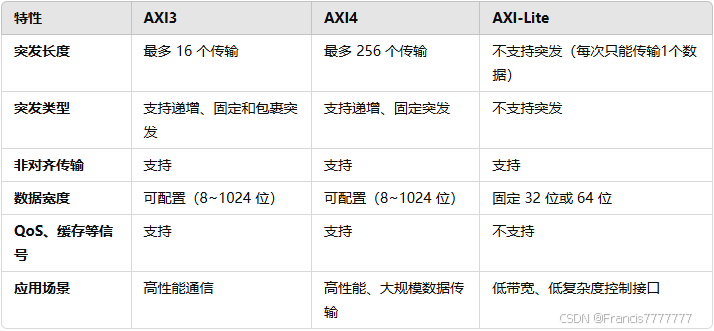

4.区别总结

5.联系

协议兼容性： AXI4 和 AXI-Lite 都是 AXI3 的后续发展版本，它们在基本的信号命名、传输机制、握手机制等方面是兼容的。AXI4 和 AXI-Lite 都保留了 AXI3 中的基本功能，比如读写通道的分离、握手机制（VALID/READY 信号）、突发传输模式等。

应用场景不同： AXI3 和 AXI4 主要用于高带宽、高性能的通信，而 AXI-Lite 则更适合用于控制接口和较低复杂度的系统中。因此，AXI4 和 AXI-Lite 可以一起使用，前者用于数据传输，后者用于控制和配置。
