CANape使用之数据记录

测量是指将数据从硬件设备提取到CANape中，并将其导入“窗口”进行处理。

“数据记录”是指除了导入数据之外，还要将数据保存到电脑硬盘上。

普通记录

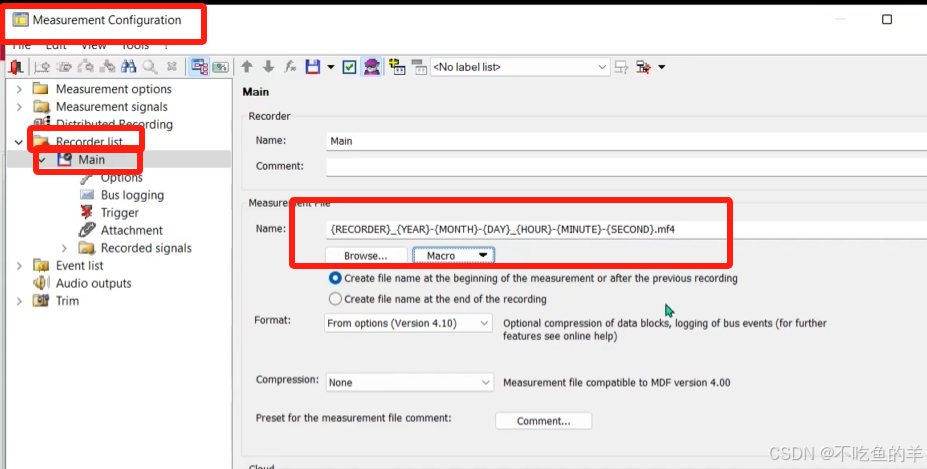

打开Measurement Configuratig——recorder list——main里面选择数据记录文件的命名方式。

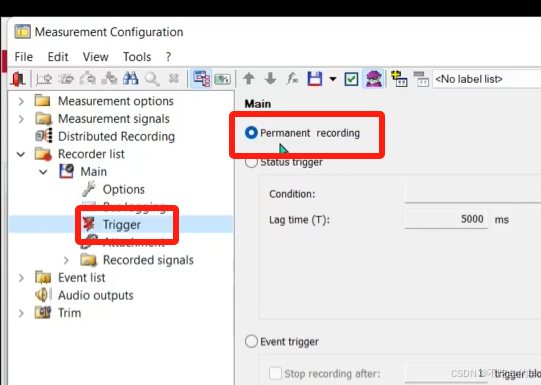

trigger里面如果选择了permanent recording，点击闪电图标的时候开始记录，直到停止。

事件记录

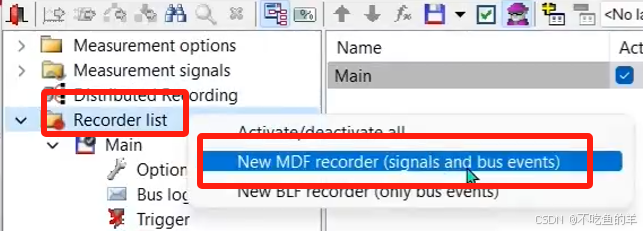

在Measurement Configuratig——recorder list右击，new mdf recorder新建一个MDF记录器。

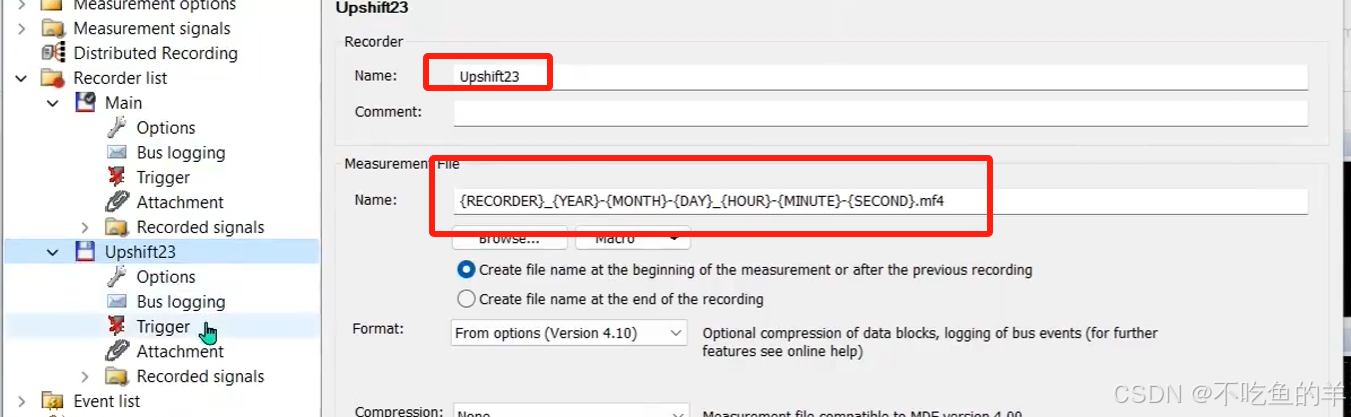

给记录器命名，给输出的记录文件规定命名方式。

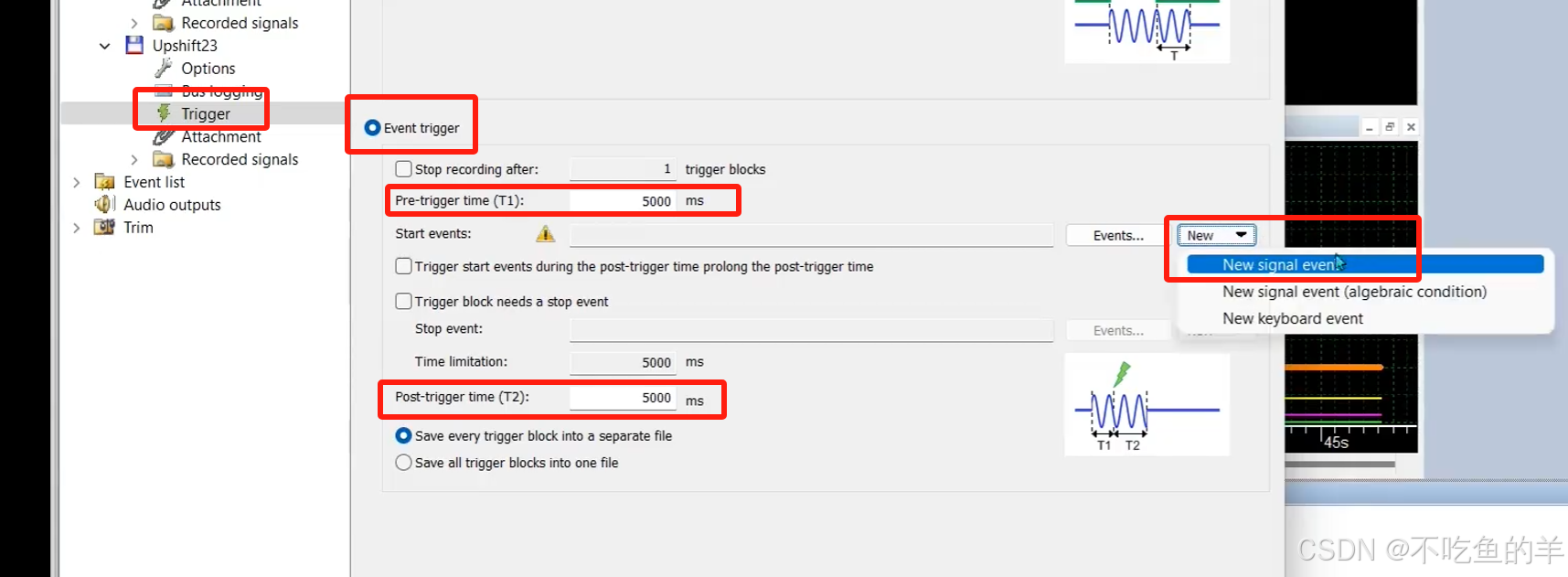

在trigger里面选择event trigger，选择事件前后的时间，新建事件。

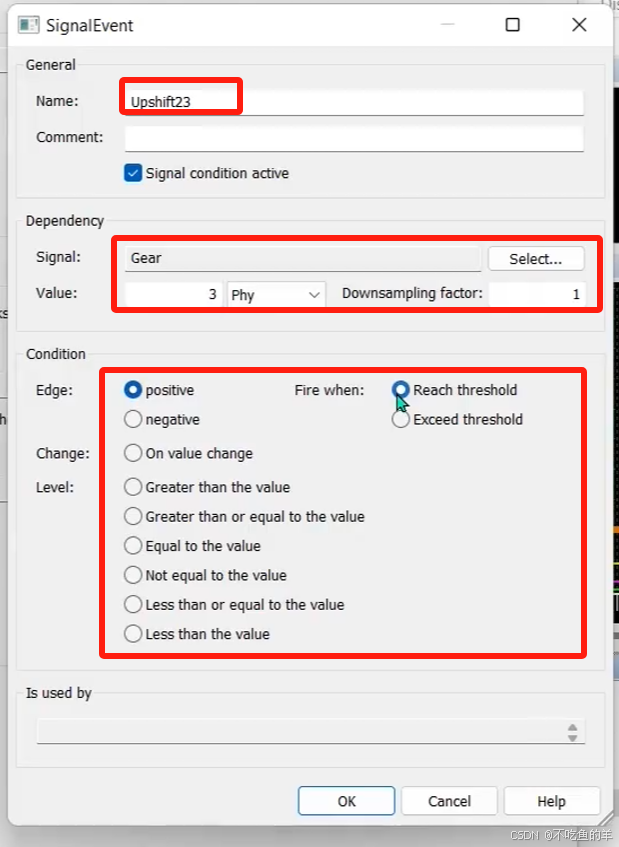

给事件命名，选择对应的信号，触发事件的条件

状态触发记录也是类似的操作，不再赘述。

输出BLF文件

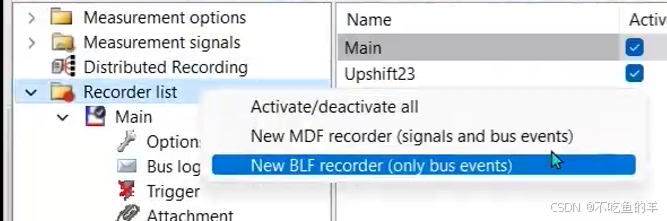

在Measurement Configuratig——recorder list右击，new BLF recorder新建一个BLF记录器。

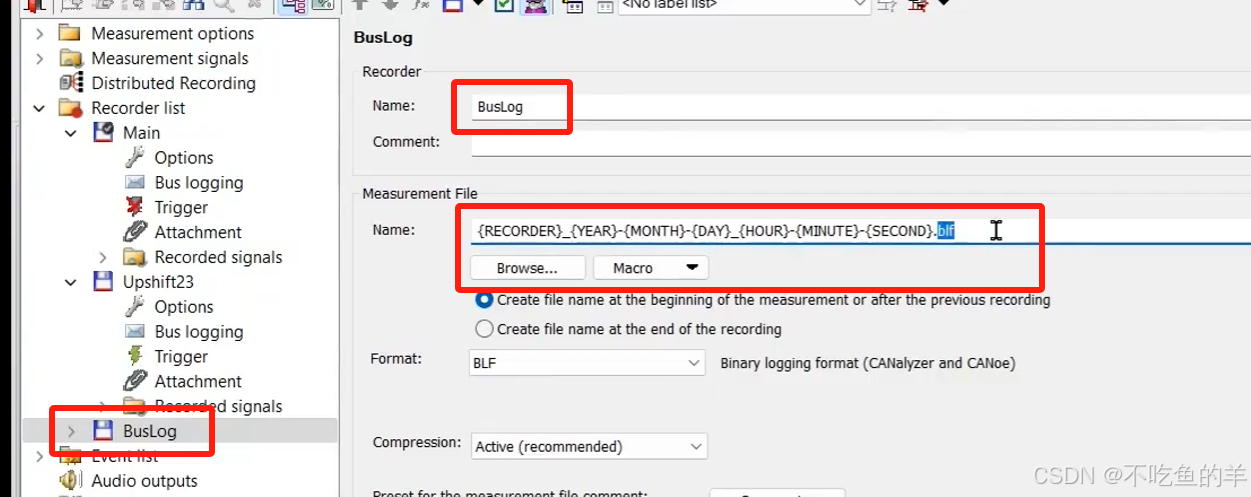

也是一样记录器命名，给输出的记录文件规定命名方式。
