用Canape录制数据的操作方法

介绍
本文档可帮助读者实现用canape上车录制所需数据的方法。

一、打开ASAP2 Studio 软件，先对elf中的变量进行A2L转换

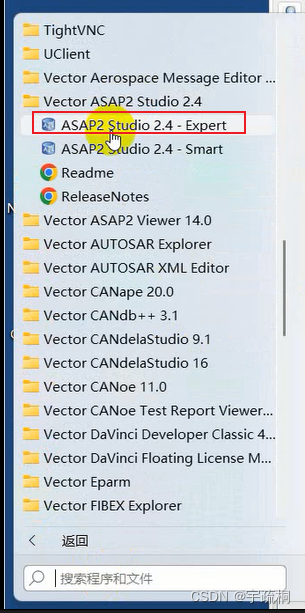

1、首先在电脑上插入canape盒子，打开你的ASAP2 Studio 软件，对elf中的变量进行A2L转换。

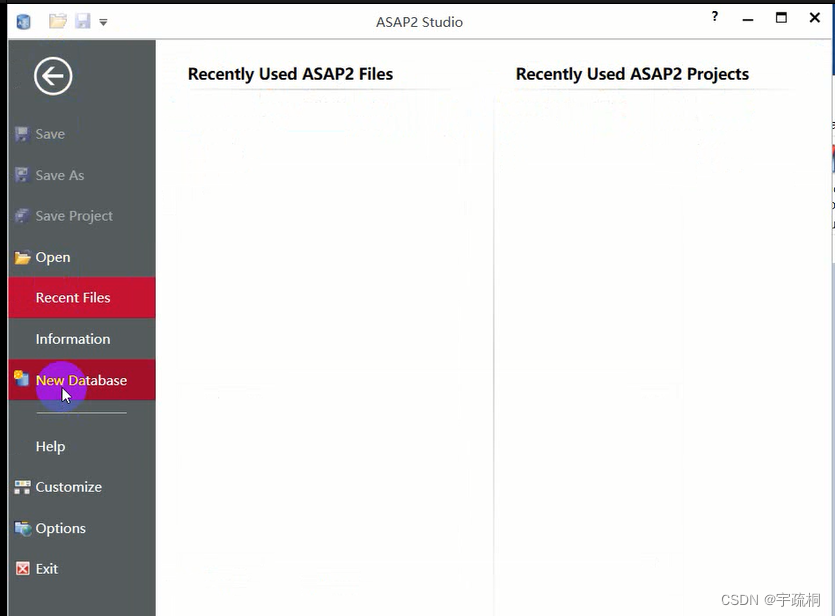

2、点击新建 New Database。

下面就是新建后的界面。

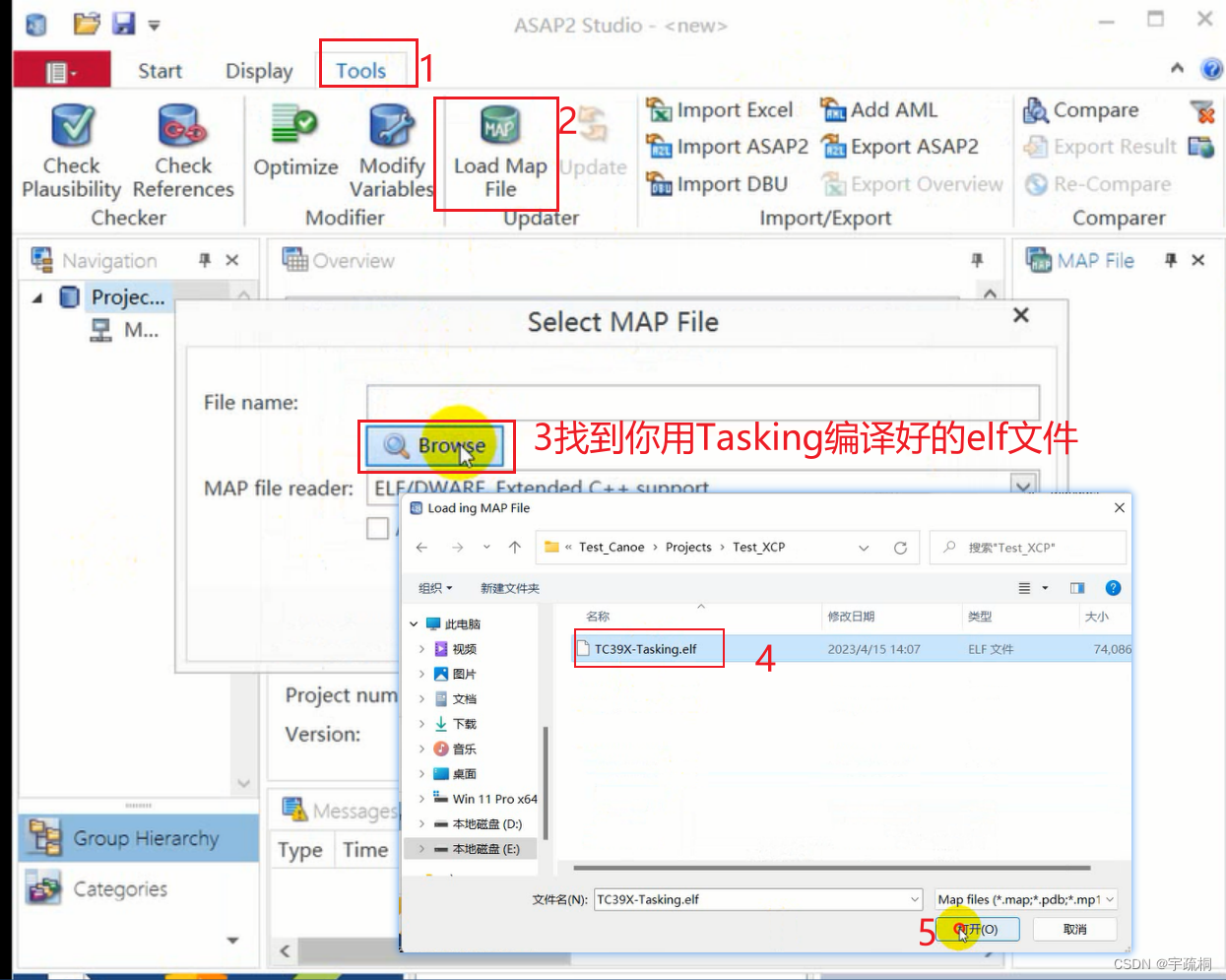

3、按照下面两图操作，加载elf文件

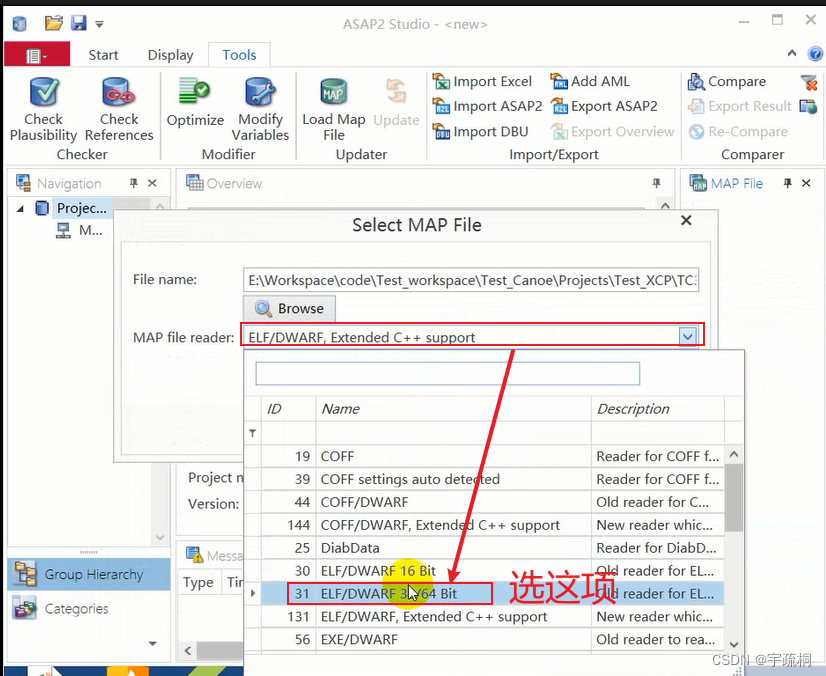

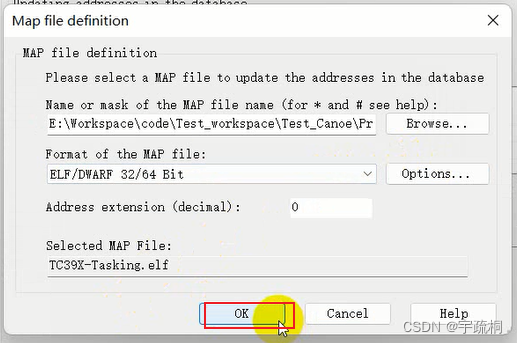

设置读取文件的格式

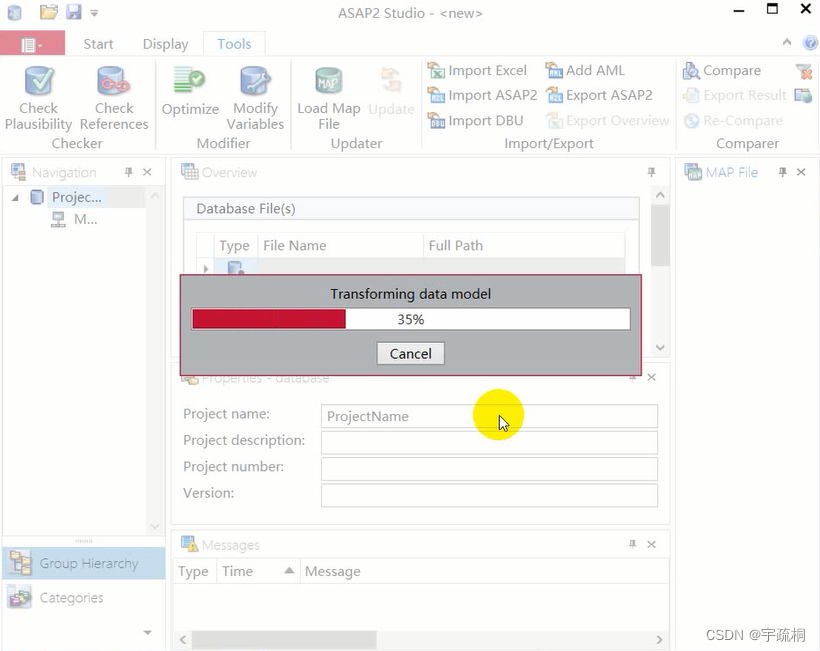

上面操作完了后，点击ok，出现下面加载进度条的部分。

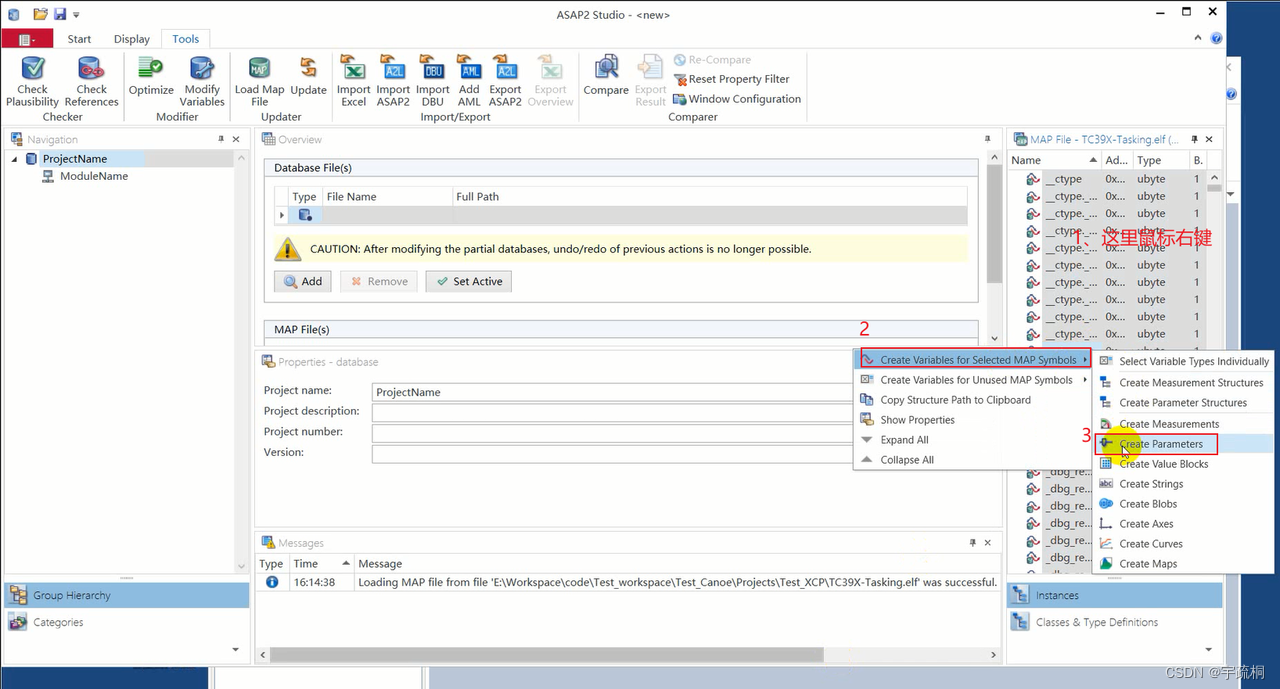

4、等进度条走完，出现如下界面，按下图操作把elf中的变量加载到工作空间里

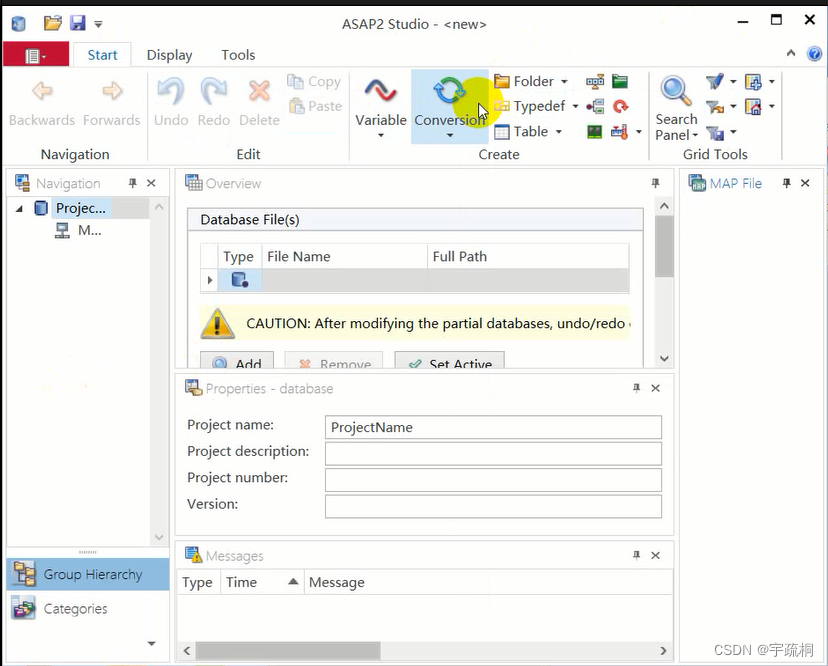

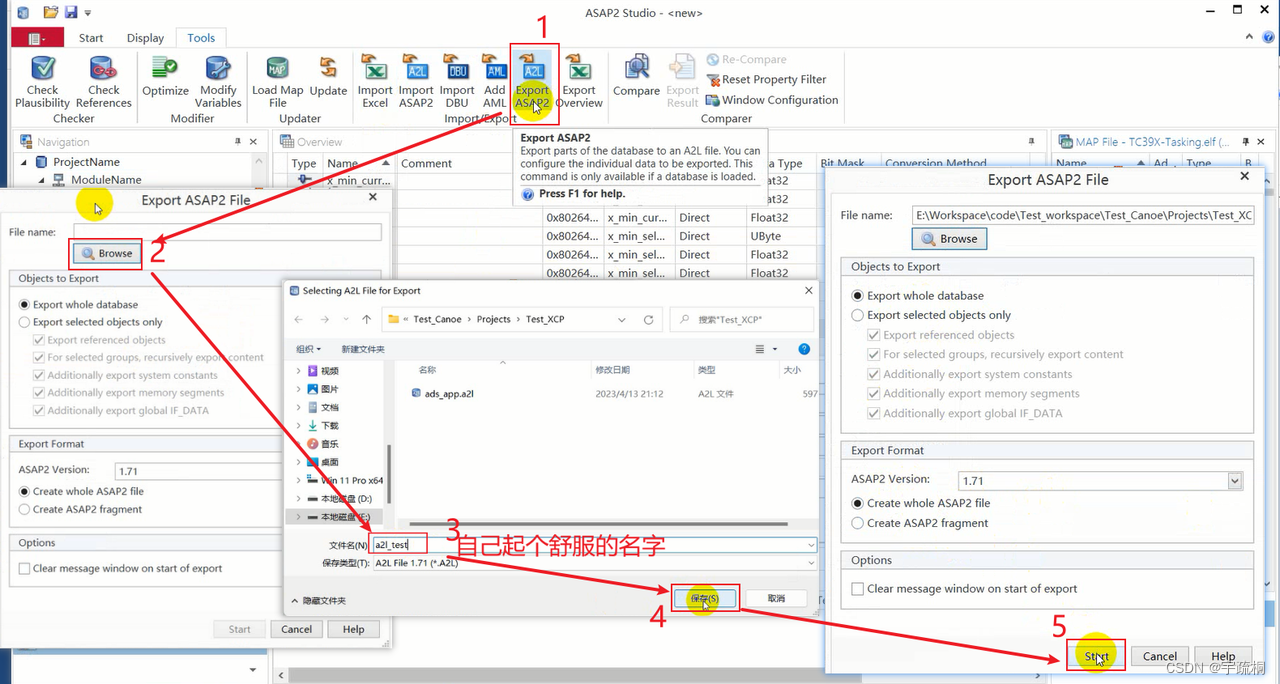

5、然后按照下图操作对加载的变量进行A2L转换,操作完了，就关闭这个软件。

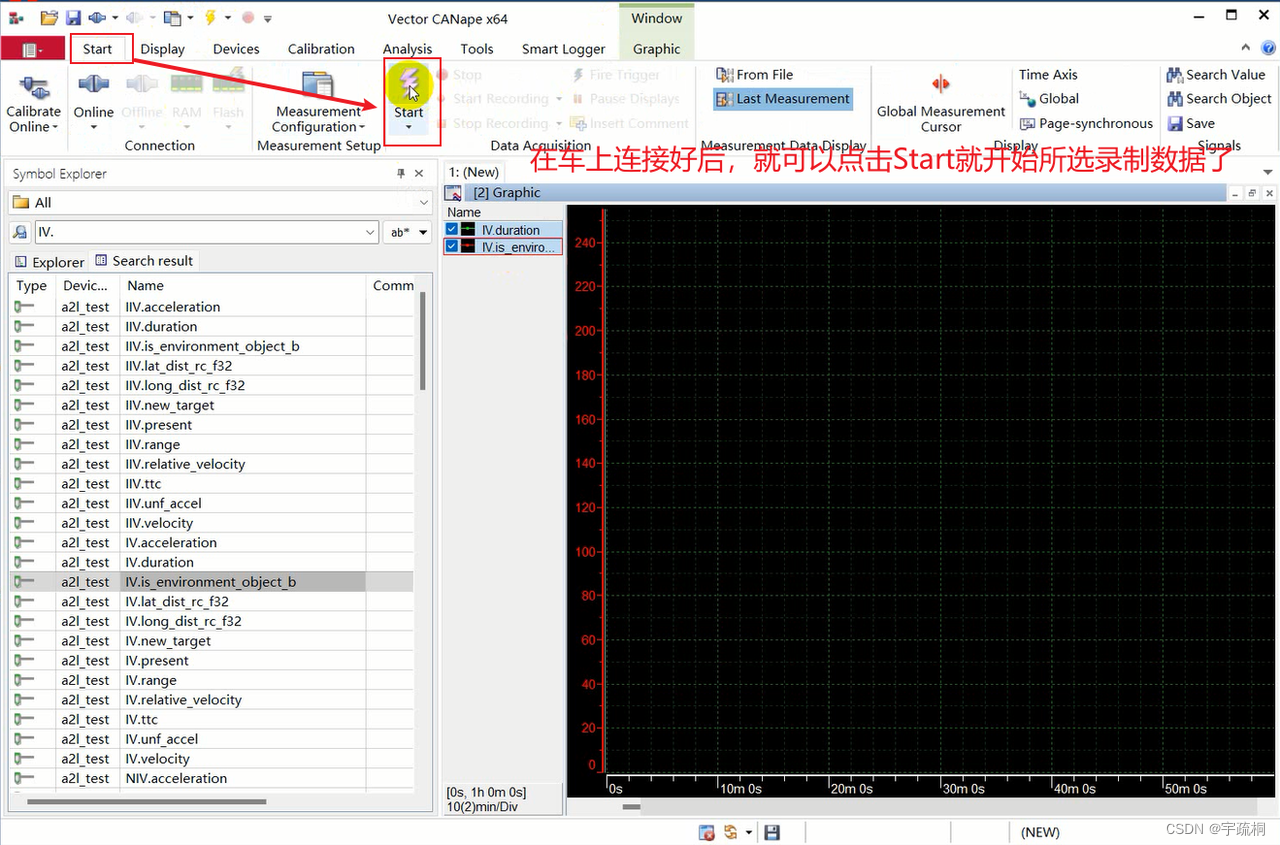

二、用canape配置项目，上车录制所选变量

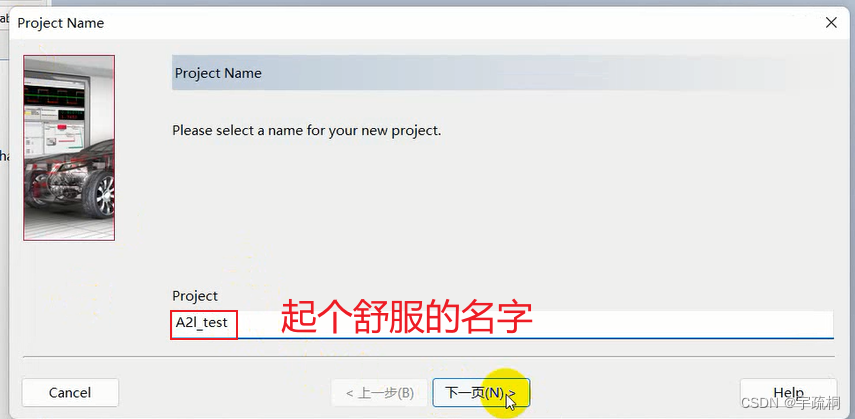

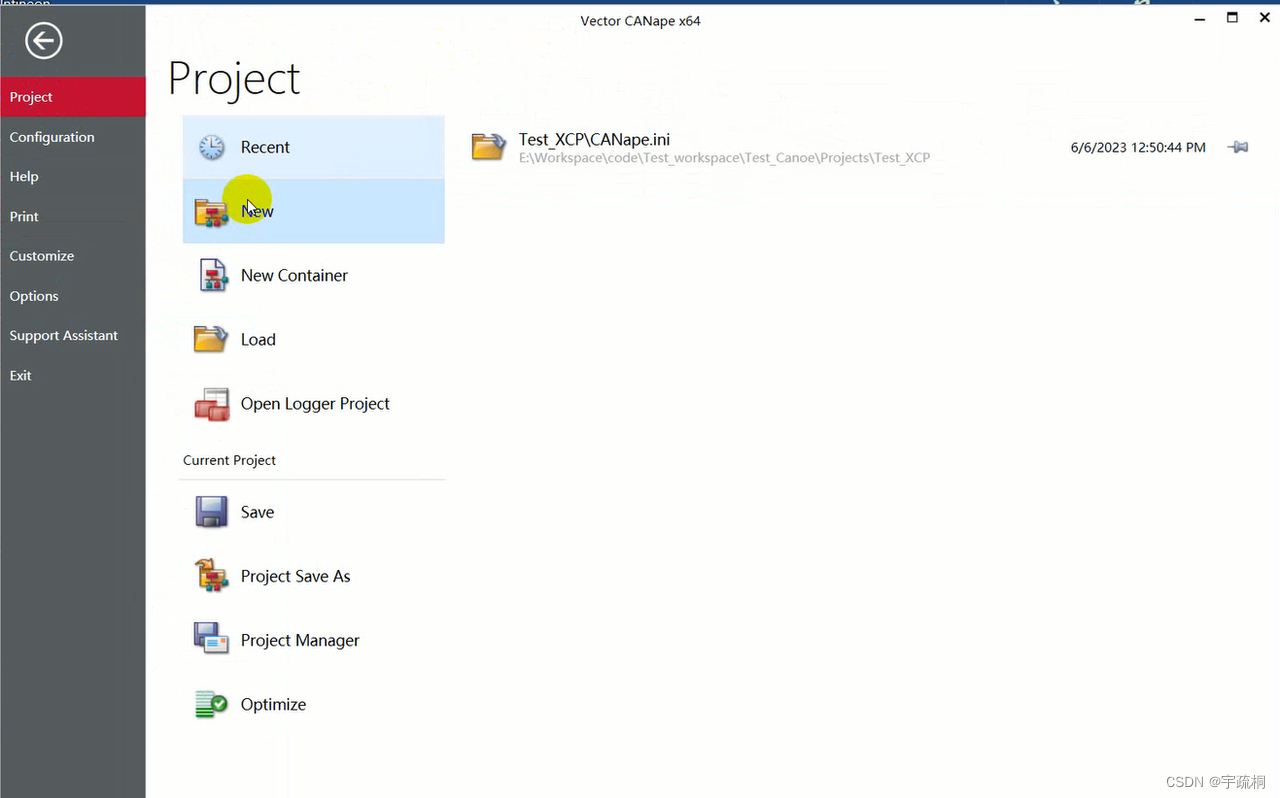

1、打开canape新建一个项目

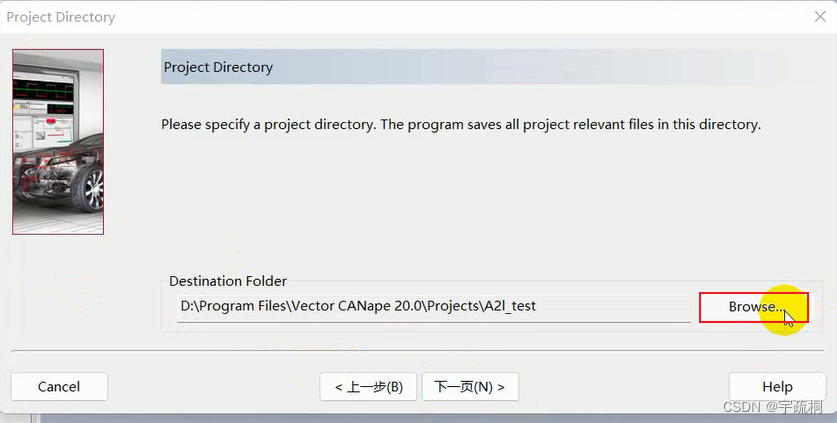

2、选择项目存储位置

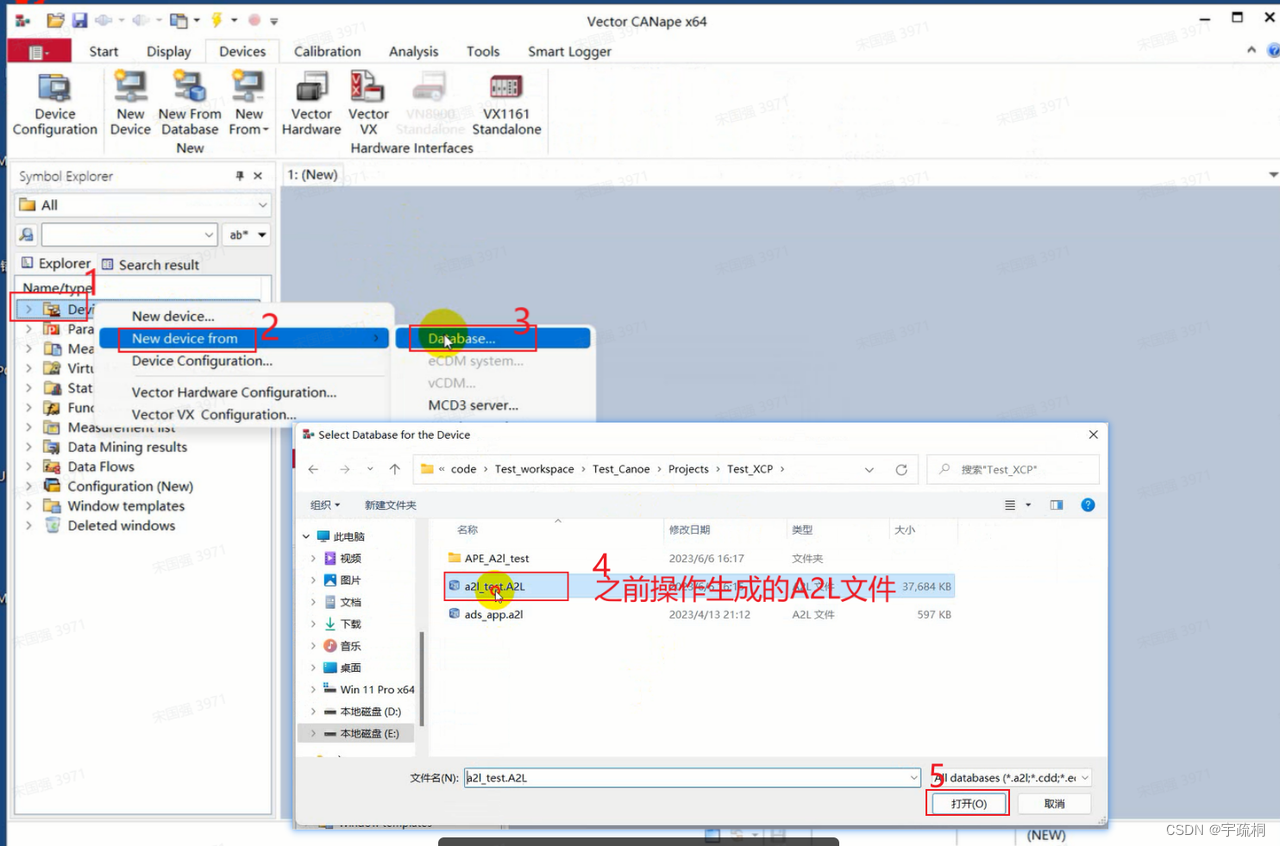

3、加载之前操作生成的A2L文件

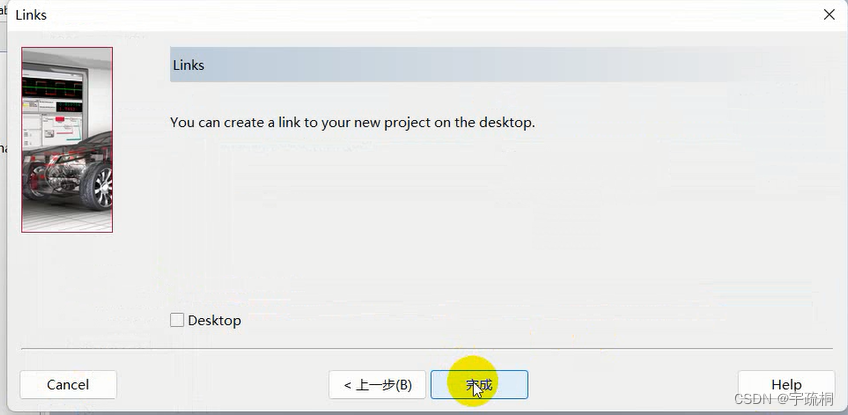

选完就是下面的样子，点ok

如果遇到如下界面，点确定

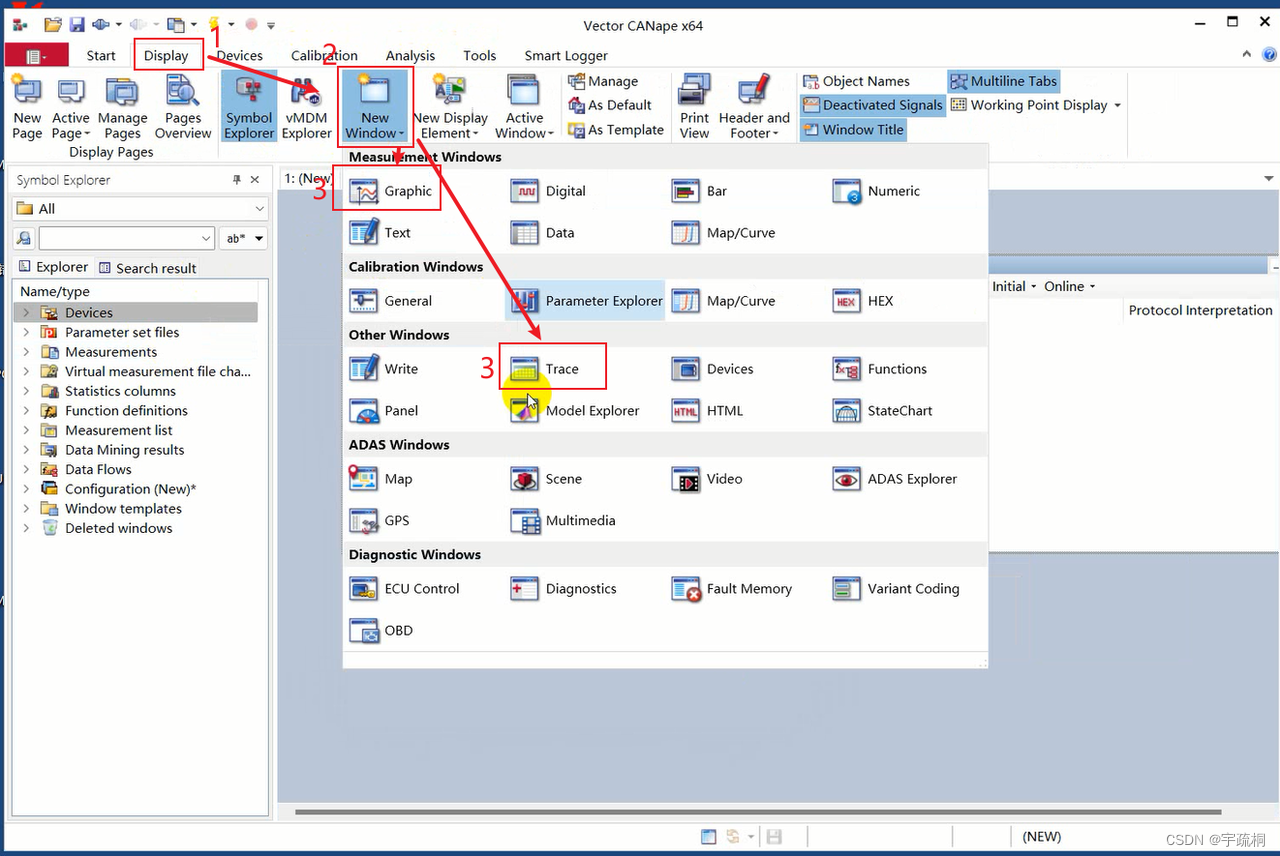

4、选择要展示的界面

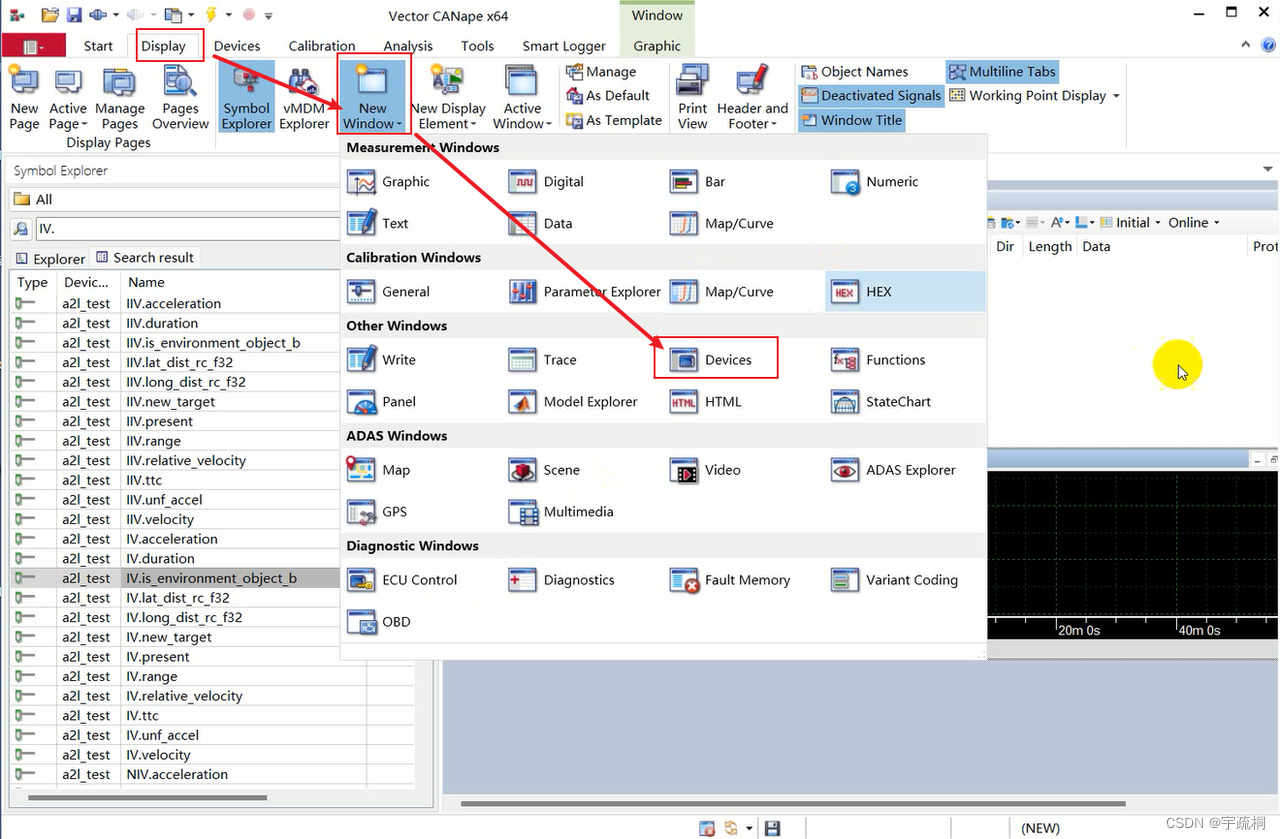

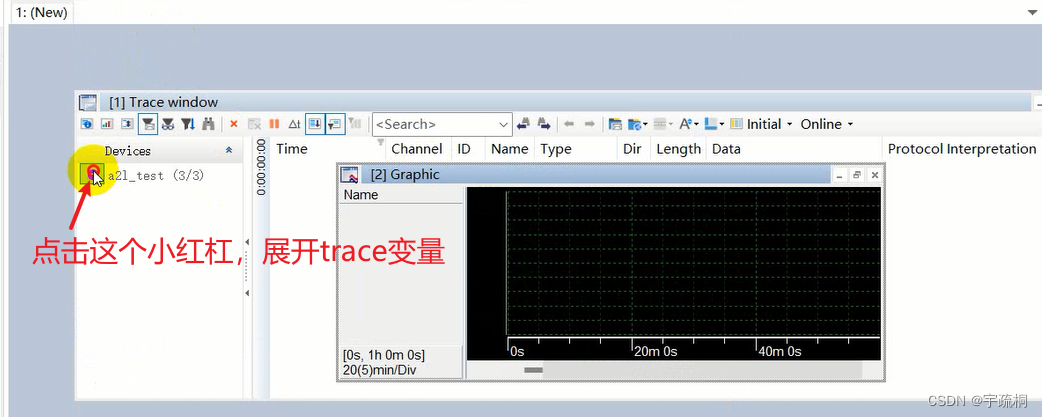

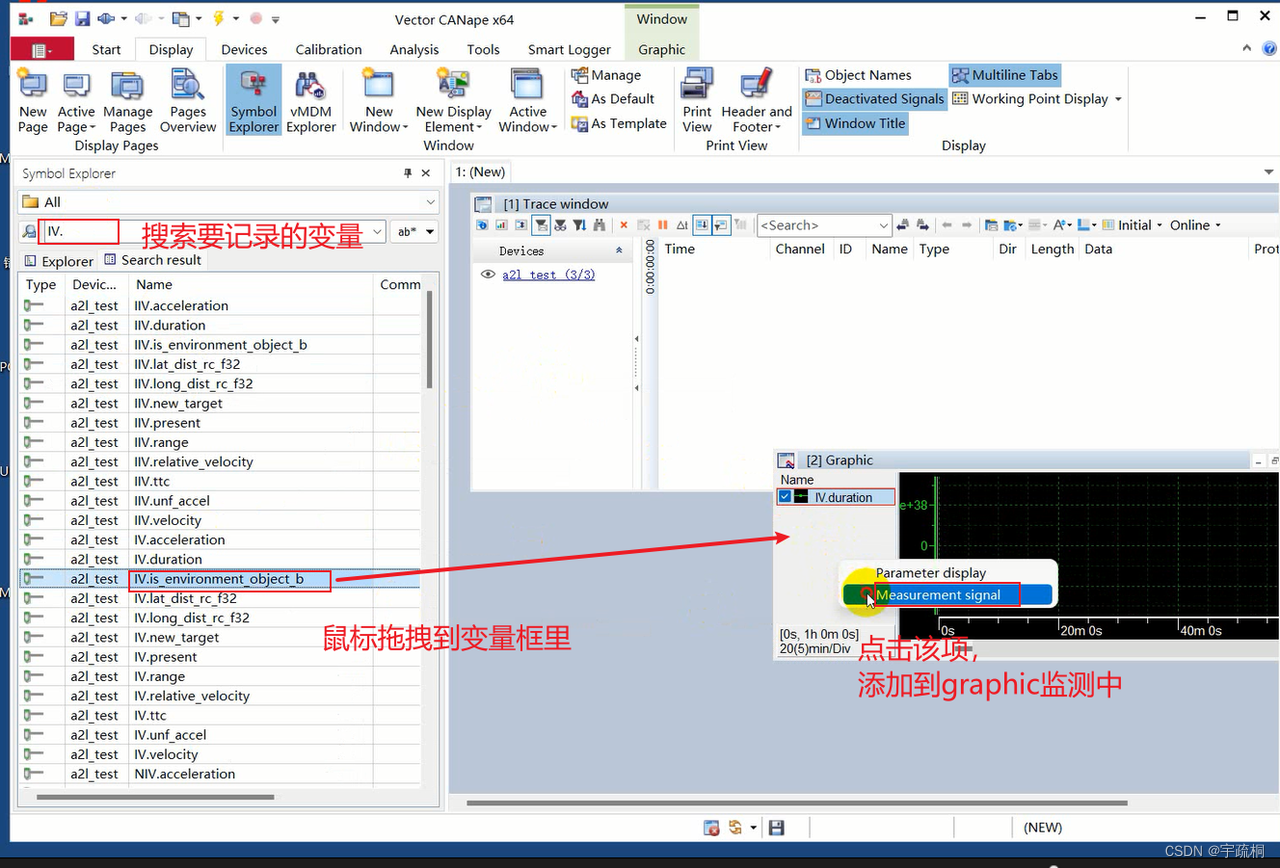

打开trace的变量展示

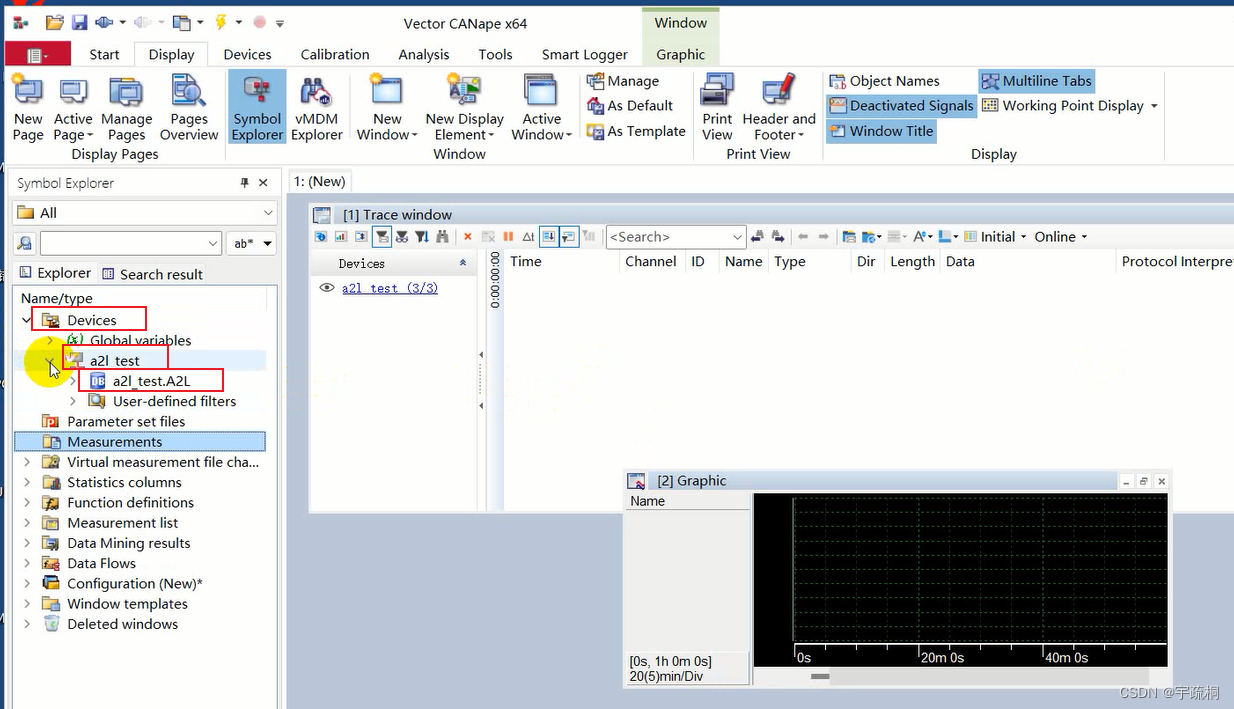

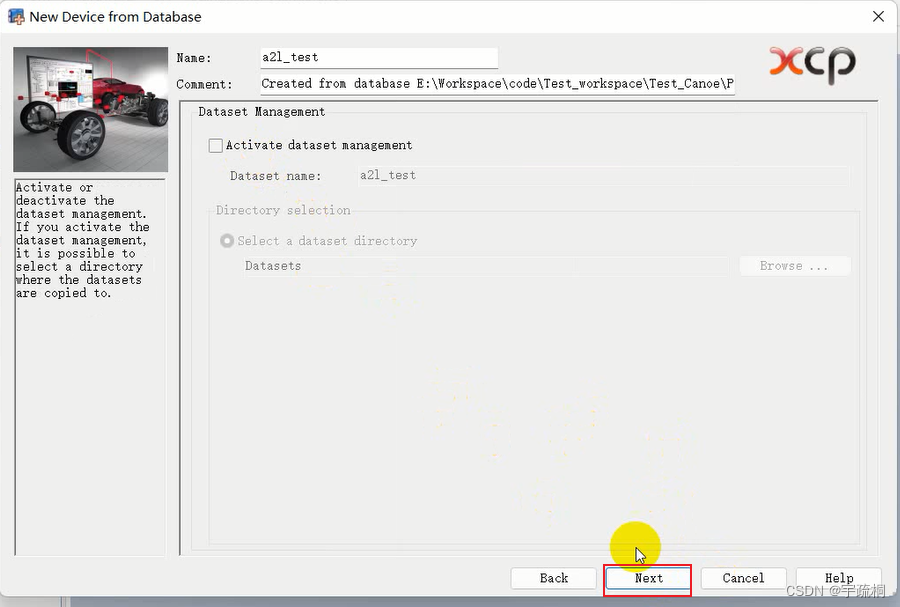

5、选择加载A2L文件中的数据

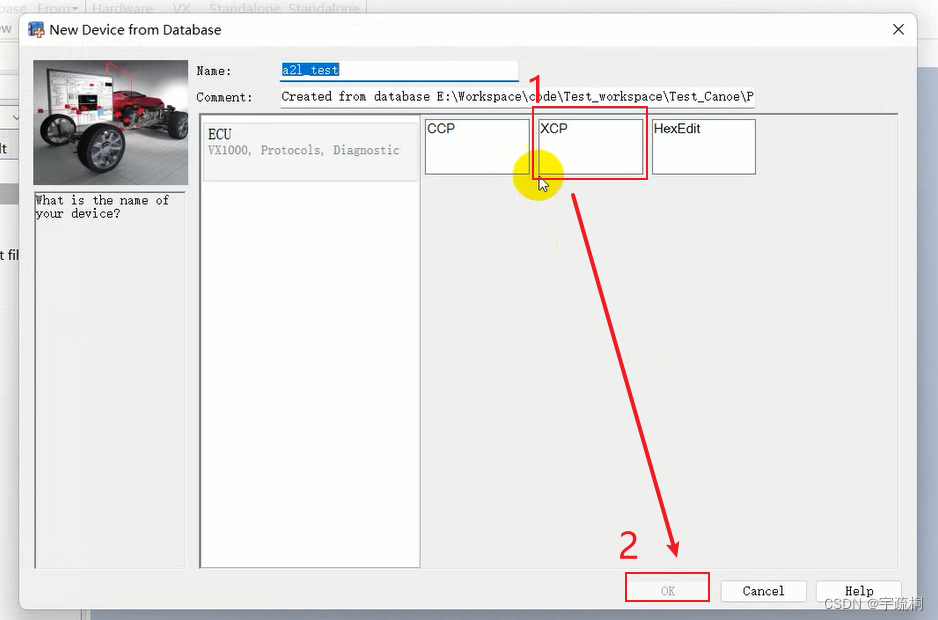

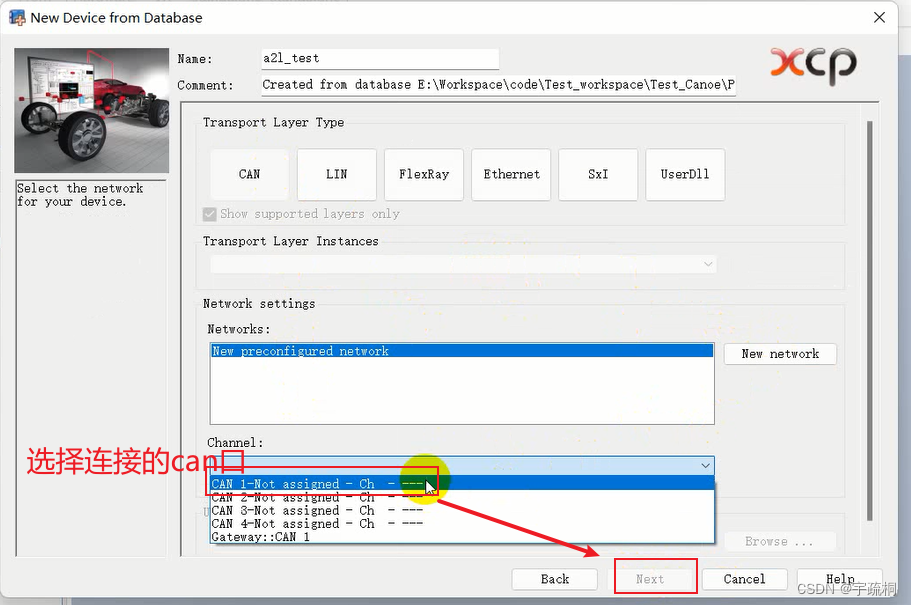

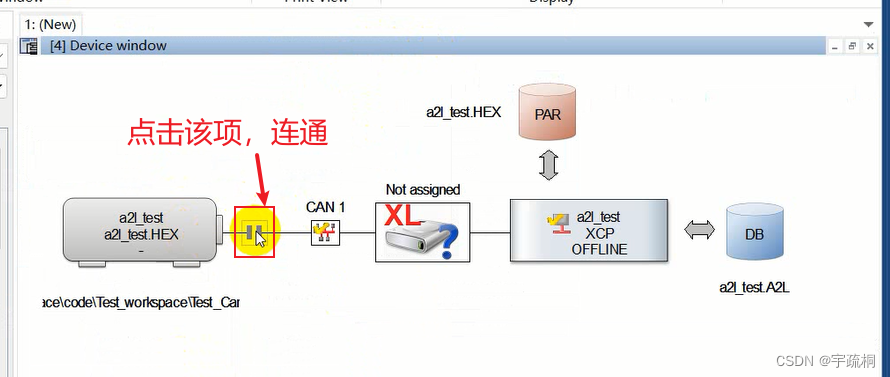

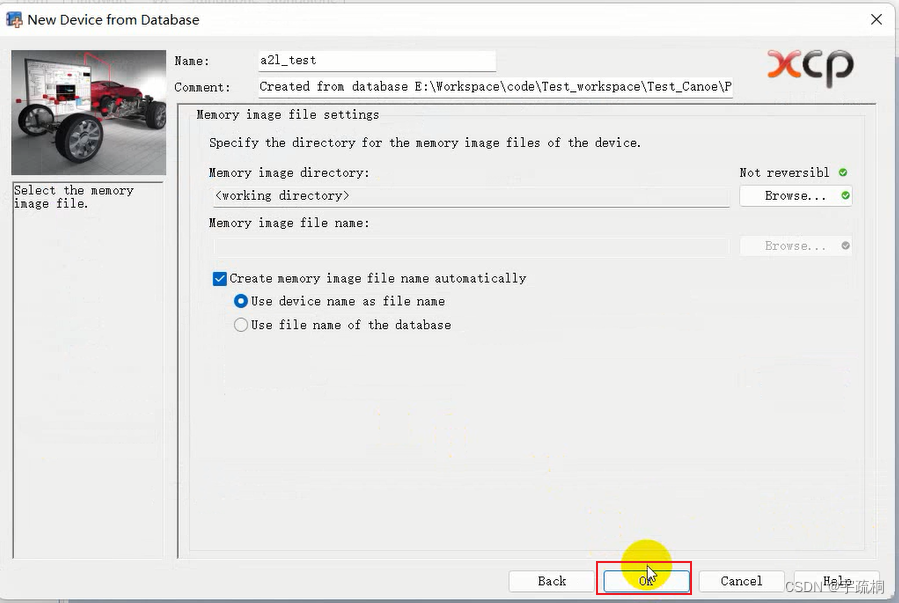

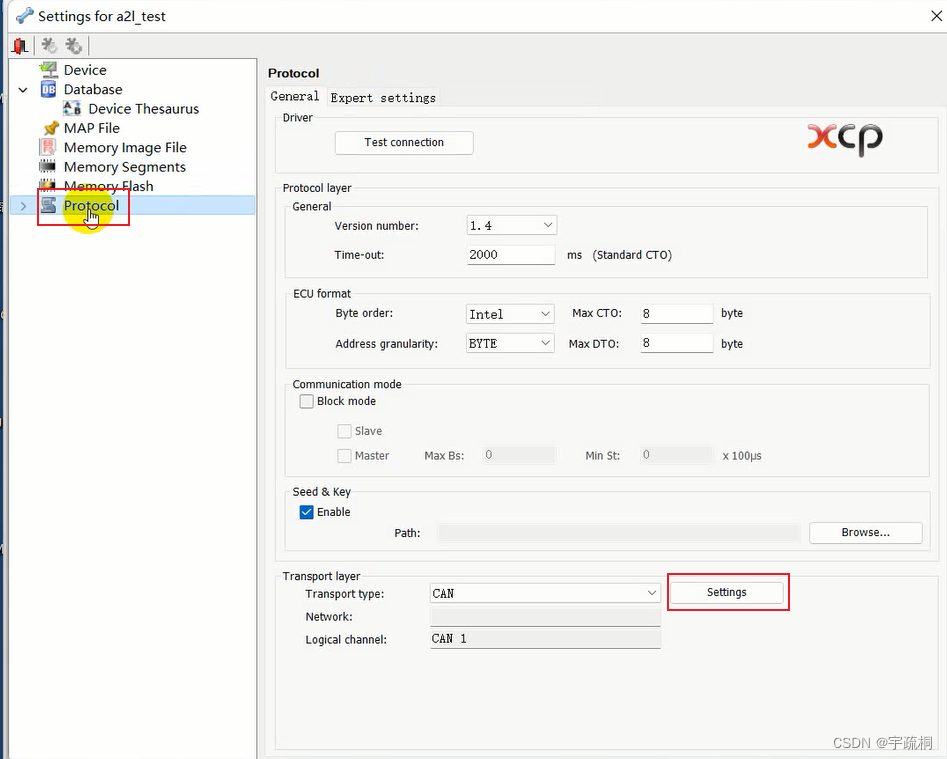

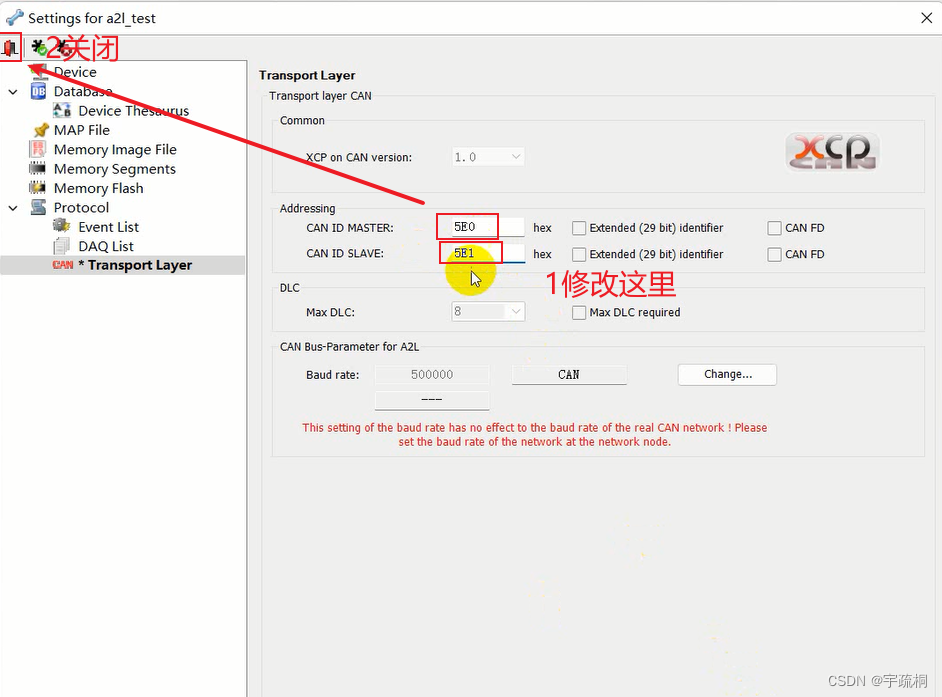

点击Devices,添加设备窗口
