普诚PT16750 汽车前灯照明驱动器
普诚PT16750是一款适用于汽车前灯照明系统的驱动芯片,具备4.5V至65V宽输入电压,电流精度≤3%,支持升压或降压拓扑结构。具有开路/短路保护以及过热保护等故障保护功能。适用于汽车前照灯或日行灯,亦可用于其他通用照明设备。Pin to Pin TPS92691。

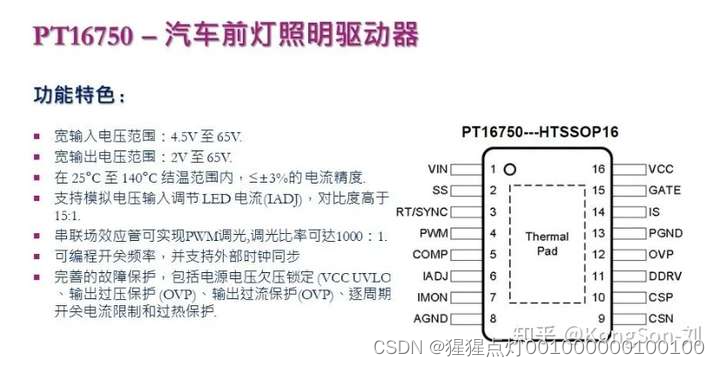

芯片特点:
车规级芯片,适用车灯前端市场;
宽输入电压范围: 4.5V至65V;
宽输出电压范围: 2V至65V;
在25°C至140°C结温范围内,≤+3%的电流精度;
支持模拟电压输入调节LED电流(IADJ),对比度高于15:1;
串联场效应管可实现PWM调光,调光比率可达1000: 1;
可编程开关频率,并支持外部时钟同步;
完善的故障保护,包括电源电压欠压锁定(VCCUVLO)、输出过压保护(OVP)、输出过流保护(OVP)、逐周期开关电流限制和过热保护

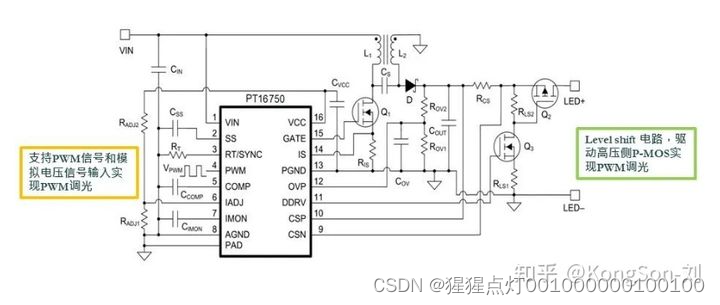

典型应用电路:
