RS485总线究竟能挂接多少个设备？

最新推荐文章于 2025-03-25 15:32:02 发布
最新推荐文章于 2025-03-25 15:32:02 发布
阅读量1.1k 收藏 1
点赞数
文章标签： RS485 挂接 设备数 节点数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qlexcel/article/details/145116149
版权

RS-485的“节点数”主要取决于“接收机输入阻抗”。 根据规定，标准RS-485接口的输入阻抗为≥12kΩ，相应的标准驱动节点数为32个。

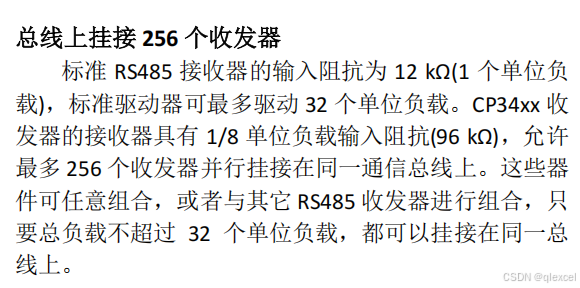

为了支持更多节点的通信，一些芯片的输入阻抗被设计为1/2负载(≥24kΩ)、1/4负载(≥48kΩ)、甚至1/8负载(≥96kΩ)，对应的节点数为64个、128个、256个。

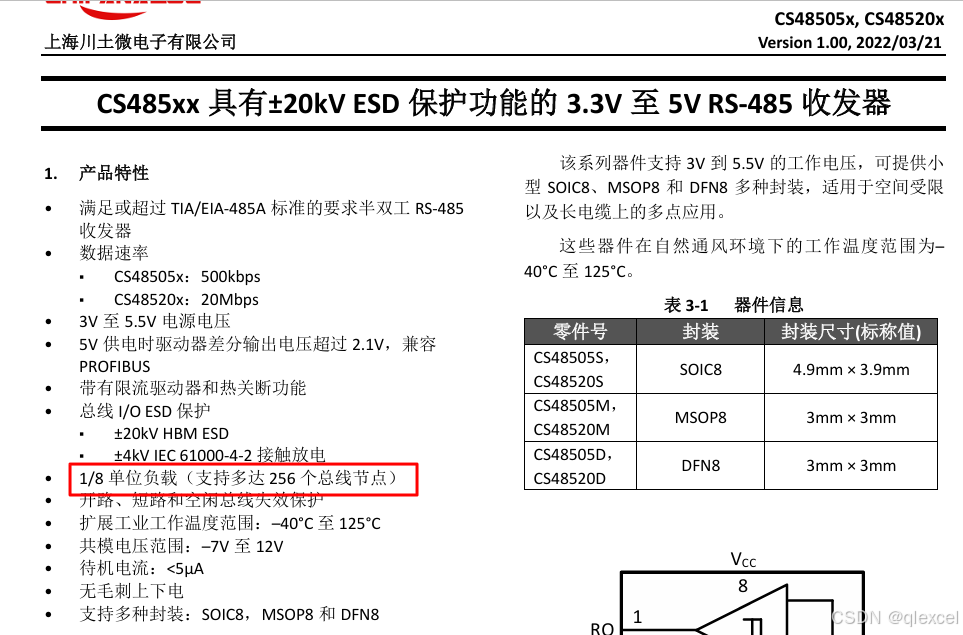

比如川土微的CS485xx
在这里插入图片描述

在这里插入图片描述
