前言

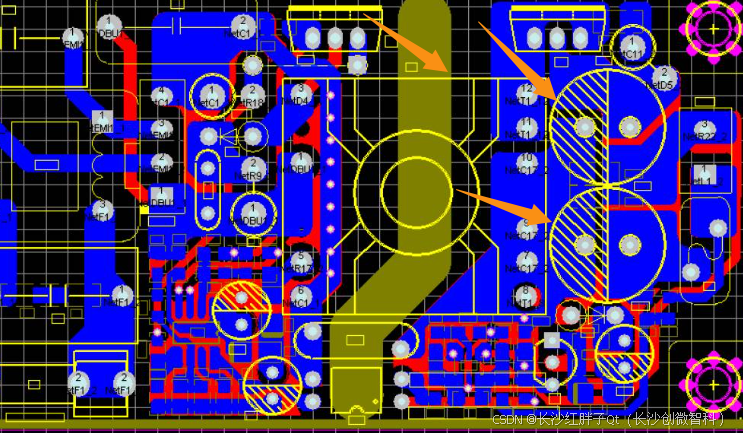

  电解电容在稳压电源设计中，需要应尽可能紧贴电源芯片。
  本篇解说为什么电解电容位置要尽可能紧贴电源芯片。
  

大容量储能与滤波

• 大容量特性：电解电容具有单位体积电容量大的特点，可以轻易做到几万μF甚至几F的容量，这使得它在电源芯片布局中能够作为大容量 -储能元件，提供足够的电荷储备以应对电源波动和负载变化。
• 滤波作用：电解电容利用其充放电特性，可以有效地滤除电源输出端的低频纹波，使电源输出更加稳定和平滑。这种滤波作用对于保护电源芯片和后续电路免受电压波动的影响至关重要。

靠近电源芯片放置

• 减小环路电感：将电解电容靠近电源芯片放置可以减小电源回路中的环路面积，从而降低环路电感。较小的环路电感有助于减少电压波动和电磁噪声，提高电源系统的稳定性和可靠性。
• 提高响应速度：电解电容靠近电源芯片还可以提高电源系统的响应速度。当负载发生变化时，电解电容能够更快地响应并释放或吸收电荷，从而维持电源输出电压的稳定。

分散放置与分组原则

• 分散放置：虽然小容值的电容需要靠近电源芯片放置以滤除高频噪声，但对于电解电容而言，应考虑分散放置的策略。这有助于避免单点故障对整个电路的影响，并提高电路的可靠性和冗余性。
• 分组原则：对于容量较大、电流需求较大的电解电容，最好采用分组放置的方式。每组电解电容负责不同的电路部分，这样可以更有效地利- 用电容的储能和滤波作用，并降低相互之间的干扰。

走线方向与焊接稳定性

• 走线方向：电解电容的正负极连接应当避免急剧的弯曲，走线方向尽量直线或平缓弯曲。这样可以减少电磁干扰和电压波动，提高电路的稳定性和可靠性。
• 焊接稳定性：电解电容应尽量稳定地焊接在PCB板上，以减小接触电阻并提高工作稳定性。稳定的焊接可以确保电容在长时间工作中保持良好的电气连接和性能表现。

避免干扰与高温影响

• 避免干扰：在布局时需要注意避免电解电容与其他高频元件或高功率元件相互干扰。例如，应避免将电解电容放置在变频器、高电流传感器等高频或高功率元件附近，以减少电磁干扰和噪声耦合。
• 远离高温元件：电解电容应尽量远离高温元件以避免其寿命缩短或性能下降。高温环境会加速电容内部电解液的蒸发和老化过程，从而影响电容的储能和滤波效果。
