STM32驱动RC522读卡完整资料分享，包含原理图、PCB、驱动工程文件

于 2021-04-29 16:57:53 发布
阅读量8.2k 收藏 71
点赞数 5
分类专栏： GD32开发交流 电路分享 STM32编程技巧 文章标签： RC522 PCB RC522原理图 RC522驱动程序
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_15181569/article/details/116272387
版权

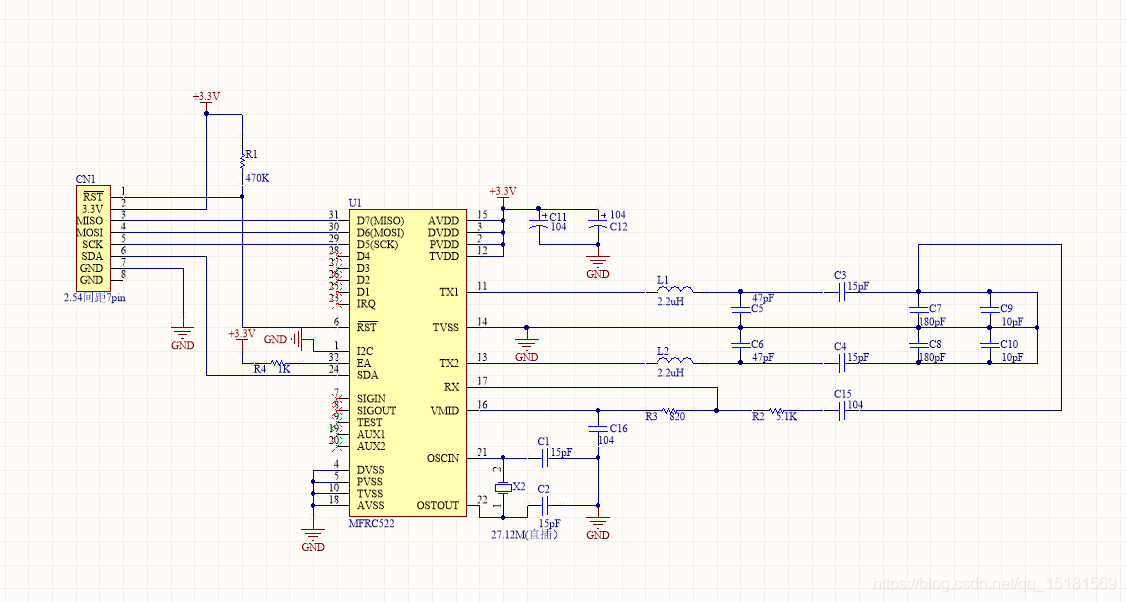

一、原理图
在这里插入图片描述

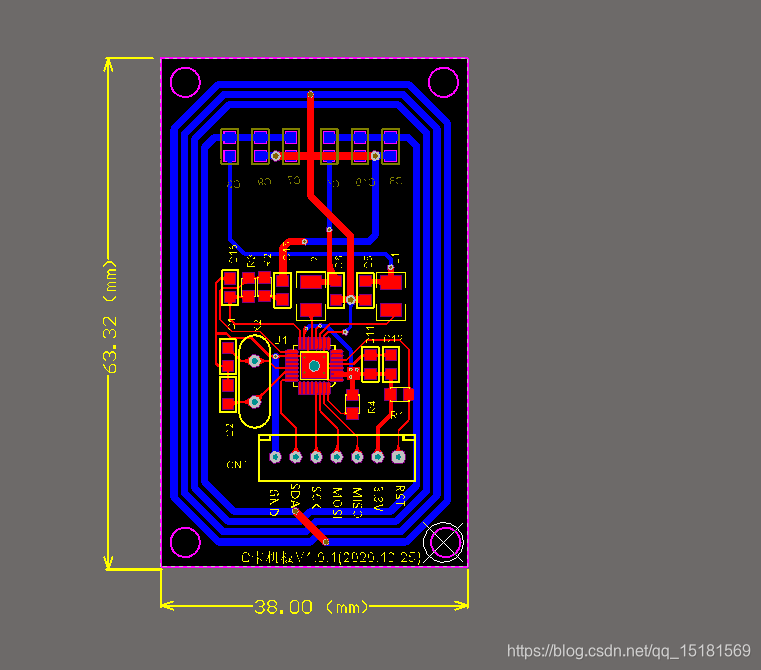

二、PCB
在这里插入图片描述
三、驱动程序
main.c

#include "delay.h"
#include "sys.h"
#include "rc522.h"
#include "usart.h"
#include "string.h"

/*全局变量*/
unsigned char CT[2];//卡类型
unsigned char SN[4],SNSave[4]; //卡号
unsigned char RFID[16];			//存放RFID



u8 KEY[6]={0xff,0xff,0xff,0xff,0xff,0xff};

unsigned char commend[16]={0x01,0x09,0x01,0x01,0x01,0x01,0xff,0x07,0x80,0x29,0xff,0xff,0xff,0xff,0xff,0xff};
int main(void)
{
	unsigned char status;
	unsigned char s=0x08;
	u8 i;

 	delay_init();	    	 //延时函数初始化
	NVIC_Configuration(); 	 //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	uart_init(115200);
	InitRc522();				//初始化射频卡模块
  	while(1)
	{

		status = PcdRequest(PICC_REQALL,CT);//寻卡
		if(status==MI_OK)//寻卡成功
		{
			printf("PcdRequest_MI_OK\r\n");
			status=MI_ERR;
			status = PcdAnticoll(SN);/*防冲撞*/

		}
		if (status==MI_OK)//防冲撞成功
		{
			printf("PcdAnticoll_MI_OK");
			status=MI_ERR;

			printf("The Card ID is:");
			printf("%02x %02x %02x %02x\r\n",SN[0],SN[1],SN[2],SN[3]);//发送卡号

			status =PcdSelect(SN);
			//Reset_RC522();

		}
//		if(SNSave[0]!=SN[0]&&SNSave[1]!=SN[1]&&SNSave[2]!=SN[2]&&SNSave[3]!=SN[3])
//		{
			SNSave[0]=SN[0];
			SNSave[1]=SN[1];
			SNSave[2]=SN[2];
			SNSave[3]=SN[3];

			if(status==MI_OK)//选卡成功
			{
				printf("PcdSelect_MI_OK\r\n");
				status=MI_ERR;
				status =PcdAuthState(0x60,0x09,KEY,SN); 验证卡片密码
			}
			if(status==MI_OK)//验证成功
			{
				status=MI_ERR;
				status=PcdWrite(s,commend);
			}

			if(status==MI_OK)//写入成功
			{
				printf("PcdAuthState_MI_OK\r\n");
				status=MI_ERR;
				status=PcdRead(s,RFID);
				status=PcdWrite(s,commend);
			}

			if(status==MI_OK)//读卡成功
			{
				printf("READ_MI_OK\r\n");
				status=MI_ERR;
				printf("Card Data:");
				for(i=0;i<16;i++)
				{
					printf("0x%x  ",RFID[i]);
				}
				printf("\r\n");

			}

//		}
		delay_ms(500);
	}

}

rc522.c

#include "sys.h"
#include "rc522.h"
#include "delay.h"
#include "string.h"

void delay_ns(u32 ns)
{
  u32 i;
  for(i=0;i<ns;i++)
  {
    __nop();
    __nop();
    __nop();
  }
}

u8 SPIWriteByte(u8 Byte)
{
	while((SPI2->SR&0X02)==0);		//等待发送区空
	SPI2->DR=Byte;	 	            //发送一个byte
	while((SPI2->SR&0X01)==0);      //等待接收完一个byte
	return SPI2->DR;          	    //返回收到的数据
}

void SPI1_SetSpeed(u8 SpeedSet)
{
	assert_param(IS_SPI_BAUDRATE_PRESCALER(SPI_BaudRatePrescaler));
	SPI2->CR1&=0XFFC7;
	SPI2->CR1|=SpeedSet;
	SPI_Cmd(SPI2,ENABLE);
}


//SPIx 读写一个字节
//TxData:要写入的字节
//返回值:读取到的字节
u8 SPI1_ReadWriteByte(u8 TxData)
{
	u8 retry=0;
	while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET) //检查指定的SPI标志位设置与否:发送缓存空标志位
		{
		retry++;
		if(retry>200)return 0;
		}
	SPI_I2S_SendData(SPI2, TxData); //通过外设SPIx发送一个数据
	retry=0;

	while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET) //检查指定的SPI标志位设置与否:接受缓存非空标志位
		{
		retry++;
		if(retry>200)return 0;
		}
	return SPI_I2S_ReceiveData(SPI2); //返回通过SPIx最近接收的数据
}


//SPI1初始化
void SPI1_Init(void)
{
 	GPIO_InitTypeDef GPIO_InitStructure;
  SPI_InitTypeDef  SPI_InitStructure;

	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );//PORTB时钟使能
	RCC_APB1PeriphClockCmd(	RCC_APB1Periph_SPI2,  ENABLE );//SPI2时钟使能

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //PB13/14/15复用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB

 	GPIO_SetBits(GPIOB,GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15);  //PB13/14/15上拉

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;		//设置SPI工作模式:设置为主SPI
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		//设置SPI的数据大小:SPI发送接收8位帧结构
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;		//串行同步时钟的空闲状态为高电平
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;	//串行同步时钟的第二个跳变沿（上升或下降）数据被采样
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;		//NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;		//定义波特率预分频的值:波特率预分频值为256
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;	//指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
	SPI_InitStructure.SPI_CRCPolynomial = 7;	//CRC值计算的多项式
	SPI_Init(SPI2, &SPI_InitStructure);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

	SPI_Cmd(SPI2, ENABLE); //使能SPI外设

	//SPI2_ReadWriteByte(0xff);//启动传输
}
void rc522_pin_init()
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO, ENABLE);	 //使能PB,PE端口时钟

	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;				 //LED0-->PB.5 端口配置
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
	GPIO_Init(GPIOA, &GPIO_InitStructure);					 //根据设定参数初始化GPIOB.5
	GPIO_SetBits(GPIOA,GPIO_Pin_4);						 //PB.5 输出高


	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;//Pb0--INT#
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init( GPIOB, &GPIO_InitStructure );					 //PB.5 输出高

    PWR_BackupAccessCmd( ENABLE );/* 允许修改RTC和后备寄存器*/
    //RCC_LSEConfig( RCC_LSE_OFF ); /* 关闭外部低速时钟,PC14+PC15可以用作普通IO*/
    BKP_TamperPinCmd(DISABLE);  /* 关闭入侵检测功能,PC13可以用作普通IO*/

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOC, &GPIO_InitStructure);
	GPIO_SetBits(GPIOC,GPIO_Pin_13);						 //PB.5 输出高



   PWR_BackupAccessCmd(DISABLE);/* 禁止修改RTC和后备寄存器*/
    //BKP_ITConfig(DISABLE);       /* 禁止TAMPER 中断*/					 //PE.5 输出高
}
void InitRc522(void)
{
	SPI1_Init();
	rc522_pin_init();
	PcdReset();
	PcdAntennaOff();
	delay_ms(2);
	PcdAntennaOn();
	M500PcdConfigISOType( 'A' );
}
void Reset_RC522(void)
{
  PcdReset();
  PcdAntennaOff();
  delay_ms(2);
  PcdAntennaOn();
}
/
//功    能：寻卡
//参数说明: req_code[IN]:寻卡方式
//                0x52 = 寻感应区内所有符合14443A标准的卡
//                0x26 = 寻未进入休眠状态的卡
//          pTagType[OUT]：卡片类型代码
//                0x4400 = Mifare_UltraLight
//                0x0400 = Mifare_One(S50)
//                0x0200 = Mifare_One(S70)
//                0x0800 = Mifare_Pro(X)
//                0x4403 = Mifare_DESFire
//返    回: 成功返回MI_OK
/
char PcdRequest(u8   req_code,u8 *pTagType)
{
	char   status;
	u8   unLen;
	u8   ucComMF522Buf[MAXRLEN];

	ClearBitMask(Status2Reg,0x08);
	WriteRawRC(BitFramingReg,0x07);
	SetBitMask(TxControlReg,0x03);

	ucComMF522Buf[0] = req_code;

	status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,1,ucComMF522Buf,&unLen);

	if ((status == MI_OK) && (unLen == 0x10))
	{
		*pTagType     = ucComMF522Buf[0];
		*(pTagType+1) = ucComMF522Buf[1];
	}
	else
	{   status = MI_ERR;   }

	return status;
}

/
//功    能：防冲撞
//参数说明: pSnr[OUT]:卡片序列号，4字节
//返    回: 成功返回MI_OK
/
char PcdAnticoll(u8 *pSnr)
{
    char   status;
    u8   i,snr_check=0;
    u8   unLen;
    u8   ucComMF522Buf[MAXRLEN];


    ClearBitMask(Status2Reg,0x08);
    WriteRawRC(BitFramingReg,0x00);
    ClearBitMask(CollReg,0x80);

    ucComMF522Buf[0] = PICC_ANTICOLL1;
    ucComMF522Buf[1] = 0x20;

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,2,ucComMF522Buf,&unLen);

    if (status == MI_OK)
    {
    	 for (i=0; i<4; i++)
         {
             *(pSnr+i)  = ucComMF522Buf[i];
             snr_check ^= ucComMF522Buf[i];
         }
         if (snr_check != ucComMF522Buf[i])
         {   status = MI_ERR;    }
    }

    SetBitMask(CollReg,0x80);
    return status;
}

/
//功    能：选定卡片
//参数说明: pSnr[IN]:卡片序列号，4字节
//返    回: 成功返回MI_OK
/
char PcdSelect(u8 *pSnr)
{
    char   status;
    u8   i;
    u8   unLen;
    u8   ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_ANTICOLL1;
    ucComMF522Buf[1] = 0x70;
    ucComMF522Buf[6] = 0;
    for (i=0; i<4; i++)
    {
    	ucComMF522Buf[i+2] = *(pSnr+i);
    	ucComMF522Buf[6]  ^= *(pSnr+i);
    }
    CalulateCRC(ucComMF522Buf,7,&ucComMF522Buf[7]);

    ClearBitMask(Status2Reg,0x08);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,9,ucComMF522Buf,&unLen);

    if ((status == MI_OK) && (unLen == 0x18))
    {   status = MI_OK;  }
    else
    {   status = MI_ERR;    }

    return status;
}

/
//功    能：验证卡片密码
//参数说明: auth_mode[IN]: 密码验证模式
//                 0x60 = 验证A密钥
//                 0x61 = 验证B密钥
//          addr[IN]：块地址
//          pKey[IN]：密码
//          pSnr[IN]：卡片序列号，4字节
//返    回: 成功返回MI_OK
/
char PcdAuthState(u8   auth_mode,u8   addr,u8 *pKey,u8 *pSnr)
{
    char   status;
    u8   unLen;
    u8   ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = auth_mode;
    ucComMF522Buf[1] = addr;
//    for (i=0; i<6; i++)
//    {    ucComMF522Buf[i+2] = *(pKey+i);   }
//    for (i=0; i<6; i++)
//    {    ucComMF522Buf[i+8] = *(pSnr+i);   }
    memcpy(&ucComMF522Buf[2], pKey, 6);
    memcpy(&ucComMF522Buf[8], pSnr, 4);

    status = PcdComMF522(PCD_AUTHENT,ucComMF522Buf,12,ucComMF522Buf,&unLen);
    if ((status != MI_OK) || (!(ReadRawRC(Status2Reg) & 0x08)))
    {   status = MI_ERR;   }

    return status;
}

/
//功    能：读取M1卡一块数据
//参数说明: addr[IN]：块地址
//          p [OUT]：读出的数据，16字节
//返    回: 成功返回MI_OK
/
char PcdRead(u8   addr,u8 *p )
{
    char   status;
    u8   unLen;
    u8   i,ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_READ;
    ucComMF522Buf[1] = addr;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);
    if ((status == MI_OK) && (unLen == 0x90))
 //   {   memcpy(p , ucComMF522Buf, 16);   }
    {
        for (i=0; i<16; i++)
        {    *(p +i) = ucComMF522Buf[i];   }
    }
    else
    {   status = MI_ERR;   }

    return status;
}

/
//功    能：写数据到M1卡一块
//参数说明: addr[IN]：块地址
//          p [IN]：写入的数据，16字节
//返    回: 成功返回MI_OK
/
char PcdWrite(u8   addr,u8 *p )
{
    char   status;
    u8   unLen;
    u8   i,ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_WRITE;
    ucComMF522Buf[1] = addr;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {   status = MI_ERR;   }

    if (status == MI_OK)
    {
        //memcpy(ucComMF522Buf, p , 16);
        for (i=0; i<16; i++)
        {
        	ucComMF522Buf[i] = *(p +i);
        }
        CalulateCRC(ucComMF522Buf,16,&ucComMF522Buf[16]);

        status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,18,ucComMF522Buf,&unLen);
        if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
        {   status = MI_ERR;   }
    }

    return status;
}

/
//功    能：命令卡片进入休眠状态
//返    回: 成功返回MI_OK
/
char PcdHalt(void)
{
    u8   status;
    u8   unLen;
    u8   ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_HALT;
    ucComMF522Buf[1] = 0;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);
	status=status;
    return MI_OK;
}

/
//用MF522计算CRC16函数
/
void CalulateCRC(u8 *pIn ,u8   len,u8 *pOut )
{
    u8   i,n;
    ClearBitMask(DivIrqReg,0x04);
    WriteRawRC(CommandReg,PCD_IDLE);
    SetBitMask(FIFOLevelReg,0x80);
    for (i=0; i<len; i++)
    {   WriteRawRC(FIFODataReg, *(pIn +i));   }
    WriteRawRC(CommandReg, PCD_CALCCRC);
    i = 0xFF;
    do
    {
        n = ReadRawRC(DivIrqReg);
        i--;
    }
    while ((i!=0) && !(n&0x04));
    pOut [0] = ReadRawRC(CRCResultRegL);
    pOut [1] = ReadRawRC(CRCResultRegM);
}

/
//功    能：复位RC522
//返    回: 成功返回MI_OK
/
char PcdReset(void)
{
	//PORTD|=(1<<RC522RST);
	SET_RC522RST;
    delay_ns(10);
	//PORTD&=~(1<<RC522RST);
	CLR_RC522RST;
    delay_ns(10);
	//PORTD|=(1<<RC522RST);
	SET_RC522RST;
    delay_ns(10);
    WriteRawRC(CommandReg,PCD_RESETPHASE);
	WriteRawRC(CommandReg,PCD_RESETPHASE);
    delay_ns(10);

    WriteRawRC(ModeReg,0x3D);            //和Mifare卡通讯，CRC初始值0x6363
    WriteRawRC(TReloadRegL,30);
    WriteRawRC(TReloadRegH,0);
    WriteRawRC(TModeReg,0x8D);
    WriteRawRC(TPrescalerReg,0x3E);

	WriteRawRC(TxAutoReg,0x40);//必须要

    return MI_OK;
}
//
//设置RC632的工作方式
//
char M500PcdConfigISOType(u8   type)
{
   if (type == 'A')                     //ISO14443_A
   {
       ClearBitMask(Status2Reg,0x08);
       WriteRawRC(ModeReg,0x3D);//3F
       WriteRawRC(RxSelReg,0x86);//84
       WriteRawRC(RFCfgReg,0x7F);   //4F
   	   WriteRawRC(TReloadRegL,30);//tmoLength);// TReloadVal = 'h6a =tmoLength(dec)
	   WriteRawRC(TReloadRegH,0);
       WriteRawRC(TModeReg,0x8D);
	   WriteRawRC(TPrescalerReg,0x3E);
	   delay_ns(1000);
       PcdAntennaOn();
   }
   else{ return 1; }

   return MI_OK;
}
/
//功    能：读RC632寄存器
//参数说明：Address[IN]:寄存器地址
//返    回：读出的值
/
u8 ReadRawRC(u8   Address)
{
    u8   ucAddr;
    u8   ucResult=0;
	CLR_SPI_CS;
    ucAddr = ((Address<<1)&0x7E)|0x80;

	SPIWriteByte(ucAddr);
	ucResult=SPIReadByte();
	SET_SPI_CS;
   return ucResult;
}

/
//功    能：写RC632寄存器
//参数说明：Address[IN]:寄存器地址
//          value[IN]:写入的值
/
void WriteRawRC(u8   Address, u8   value)
{
    u8   ucAddr;
//	u8 tmp;

	CLR_SPI_CS;
    ucAddr = ((Address<<1)&0x7E);

	SPIWriteByte(ucAddr);
	SPIWriteByte(value);
	SET_SPI_CS;

//	tmp=ReadRawRC(Address);
//
//	if(value!=tmp)
//		printf("wrong\n");
}
/
//功    能：置RC522寄存器位
//参数说明：reg[IN]:寄存器地址
//          mask[IN]:置位值
/
void SetBitMask(u8   reg,u8   mask)
{
    char   tmp = 0x0;
    tmp = ReadRawRC(reg);
    WriteRawRC(reg,tmp | mask);  // set bit mask
}

/
//功    能：清RC522寄存器位
//参数说明：reg[IN]:寄存器地址
//          mask[IN]:清位值
/
void ClearBitMask(u8   reg,u8   mask)
{
    char   tmp = 0x0;
    tmp = ReadRawRC(reg);
    WriteRawRC(reg, tmp & ~mask);  // clear bit mask
}

/
//功    能：通过RC522和ISO14443卡通讯
//参数说明：Command[IN]:RC522命令字
//          pIn [IN]:通过RC522发送到卡片的数据
//          InLenByte[IN]:发送数据的字节长度
//          pOut [OUT]:接收到的卡片返回数据
//          *pOutLenBit[OUT]:返回数据的位长度
/
char PcdComMF522(u8   Command,
                 u8 *pIn ,
                 u8   InLenByte,
                 u8 *pOut ,
                 u8 *pOutLenBit)
{
    char   status = MI_ERR;
    u8   irqEn   = 0x00;
    u8   waitFor = 0x00;
    u8   lastBits;
    u8   n;
    u16   i;
    switch (Command)
    {
        case PCD_AUTHENT:
			irqEn   = 0x12;
			waitFor = 0x10;
			break;
		case PCD_TRANSCEIVE:
			irqEn   = 0x77;
			waitFor = 0x30;
			break;
		default:
			break;
    }

    WriteRawRC(ComIEnReg,irqEn|0x80);
    ClearBitMask(ComIrqReg,0x80);	//清所有中断位
    WriteRawRC(CommandReg,PCD_IDLE);
    SetBitMask(FIFOLevelReg,0x80);	 	//清FIFO缓存

    for (i=0; i<InLenByte; i++)
    {   WriteRawRC(FIFODataReg, pIn [i]);    }
    WriteRawRC(CommandReg, Command);
//   	 n = ReadRawRC(CommandReg);

    if (Command == PCD_TRANSCEIVE)
    {    SetBitMask(BitFramingReg,0x80);  }	 //开始传送

    //i = 600;//根据时钟频率调整，操作M1卡最大等待时间25ms
	i = 2000;
    do
    {
        n = ReadRawRC(ComIrqReg);
        i--;
    }
    while ((i!=0) && !(n&0x01) && !(n&waitFor));
    ClearBitMask(BitFramingReg,0x80);

    if (i!=0)
    {
        if(!(ReadRawRC(ErrorReg)&0x1B))
        {
            status = MI_OK;
            if (n & irqEn & 0x01)
            {   status = MI_NOTAGERR;   }
            if (Command == PCD_TRANSCEIVE)
            {
               	n = ReadRawRC(FIFOLevelReg);
              	lastBits = ReadRawRC(ControlReg) & 0x07;
                if (lastBits)
                {   *pOutLenBit = (n-1)*8 + lastBits;   }
                else
                {   *pOutLenBit = n*8;   }
                if (n == 0)
                {   n = 1;    }
                if (n > MAXRLEN)
                {   n = MAXRLEN;   }
                for (i=0; i<n; i++)
                {   pOut [i] = ReadRawRC(FIFODataReg);    }
            }
        }
        else
        {   status = MI_ERR;   }

    }


    SetBitMask(ControlReg,0x80);           // stop timer now
    WriteRawRC(CommandReg,PCD_IDLE);
    return status;
}

/
//开启天线
//每次启动或关闭天险发射之间应至少有1ms的间隔
/
void PcdAntennaOn(void)
{
    u8   i;
    i = ReadRawRC(TxControlReg);
    if (!(i & 0x03))
    {
        SetBitMask(TxControlReg, 0x03);
    }
}


/
//关闭天线
/
void PcdAntennaOff(void)
{
	ClearBitMask(TxControlReg, 0x03);
}

/
//功    能：扣款和充值
//参数说明: dd_mode[IN]：命令字
//               0xC0 = 扣款
//               0xC1 = 充值
//          addr[IN]：钱包地址
//          pValue[IN]：4字节增(减)值，低位在前
//返    回: 成功返回MI_OK
/
char PcdValue(u8 dd_mode,u8 addr,u8 *pValue)
{
    char status;
    u8  unLen;
    u8 ucComMF522Buf[MAXRLEN];
    //u8 i;

    ucComMF522Buf[0] = dd_mode;
    ucComMF522Buf[1] = addr;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {   status = MI_ERR;   }

    if (status == MI_OK)
    {
        memcpy(ucComMF522Buf, pValue, 4);
        //for (i=0; i<16; i++)
        //{    ucComMF522Buf[i] = *(pValue+i);   }
        CalulateCRC(ucComMF522Buf,4,&ucComMF522Buf[4]);
        unLen = 0;
        status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,6,ucComMF522Buf,&unLen);
		if (status != MI_ERR)
        {    status = MI_OK;    }
    }

    if (status == MI_OK)
    {
        ucComMF522Buf[0] = PICC_TRANSFER;
        ucComMF522Buf[1] = addr;
        CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

        status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

        if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
        {   status = MI_ERR;   }
    }
    return status;
}

/
//功    能：备份钱包
//参数说明: sourceaddr[IN]：源地址
//          goaladdr[IN]：目标地址
//返    回: 成功返回MI_OK
/
/*char PcdBakValue(u8 sourceaddr, u8 goaladdr)
{
    char status;
    u8  unLen;
    u8 ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_RESTORE;
    ucComMF522Buf[1] = sourceaddr;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {   status = MI_ERR;   }

    if (status == MI_OK)
    {
        ucComMF522Buf[0] = 0;
        ucComMF522Buf[1] = 0;
        ucComMF522Buf[2] = 0;
        ucComMF522Buf[3] = 0;
        CalulateCRC(ucComMF522Buf,4,&ucComMF522Buf[4]);

        status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,6,ucComMF522Buf,&unLen);
		if (status != MI_ERR)
        {    status = MI_OK;    }
    }

    if (status != MI_OK)
    {    return MI_ERR;   }

    ucComMF522Buf[0] = PICC_TRANSFER;
    ucComMF522Buf[1] = goaladdr;

    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {   status = MI_ERR;   }

    return status;
}*/

四、说明
1.模块采用SPI驱动。
2.下面资料里面的程序是基于STM32F103开发的。
3.程序和PCB已在项目中验证，大家下载下来可以直接在项目中使用。
五、完整资料购买
RC522完整资料

RC522刷卡电路设计及程序
STM89C56的博客
03-13 4680
基于RC522刷卡电路设计与程序设计
MFRC522
最新发布
hello_world_juns的博客
03-21 1384
使用RC522模块完成对IC卡卡号读取、卡类型区分、IC卡扇区密码修改、扇区数据读写等功能。底层采用SPI模拟时序。并用串口打印对应信息。
RC522原理图PCB
06-11
RC522 RFID 原理图，PCB，PIC16F690单片机
基于51，人体红外感应和RC522的门禁系统
weixin_30726161的博客
12-11 915
总结一下最近学的东西，这两天学的东西，rfid门卡系统终于弄出来来了，这个程序算现在写过的比较满意的程序，大家可以参考参考 主函数： #include<reg52.h> #include"mian.h" #include"rc522.h" #include"12864.h" //卡号为0扇区0块内容的前四字节为卡号，且此块内容不能改写 uchar statu...
RC522 RFID射频模块（原理图+PCB+RC522原厂代码等）
01-23
RC522 RFID射频模块（原理图+PCB+RC522原厂代码等）
RC522 RFID射频模块（原理图、PCB、RC522原厂代码等）
01-06
RC522 RFID射频模块（原理图、PCB、RC522原厂代码等）
rc522原理图+PCB图（4x6cm大小）
04-18
PCB图，已打样试过，可用！同淘宝上卖的RC522模块差不多，只有一点点差异，无碍！
RC522读M1卡原理图及调试
热门推荐
wuhuijun165的博客
08-30 2万+
原理图及代码网上有蛮多，用的图如下： 天线线宽15mil，线圈做了4圈，尺寸30mmx50mm，如下， 做好后，发现读卡距离20mm左右，差些的卡能到10mm去了，距离太近。最后的调整方案是将红框中的电容值由180pF调整到120pF，读卡距离能达到50mm左右，基本可以了，over。
RC522完整资料分享，保护AD原理图、PCB、MDK5工程、STM32F103驱动.zip
04-29
这个压缩包文件包含了RC522相关的重要资源，包括保护AD的原理图、PCB设计文件、MDK5工程以及针对STM32F103的驱动程序，为开发基于RC522的RFID系统提供了全面的支持。 1. **RC522集成电路**： RC522是专为13.56MHz...
stm32驱动rc522读卡完整资料分享,包含原理图、pcb、驱动工程文件
05-13
本文将分享STM32驱动RC522读卡器的完整资料，包括原理图、PCB、驱动工程文件等内容。 1. 原理图 STM32驱动RC522读卡器的原理图主要包括STM32单片机、RC522模块、LCD显示屏和外部电源等部分。其中，STM32单片机通过...
调试OK的stm8+rc522原理图和源代码
05-22
总的来说，"STM8+RC522原理图和源代码"项目涉及的知识点包括： 1. STM8S207微控制器的SPI接口使用和配置。 2. RC522 RFID模块的工作原理和MFRC522芯片的功能。 3. RFID系统的读卡和密码修改流程。 4. 嵌入式系统的...
RC522 原理图 STM32
02-22
STM32 RC522 原理图STM32
RC522的原理图
09-22
RC522的原理图，经验证此模块非常好用，而且参数齐全
RC522测试带电路图
02-26
利用51单片机控制RC522读卡实验，带上位机测试实验
RC522_RC522原理图和PCB_RC522图_RC522PCB文件_RC522PCB_pcb_
09-29
RC522原理图和PCB，按照这个打样可用。
RC522硬件电路图PCB图.zip
06-08
MF RC522 是应用于13.56MHz 非接触式通信中高集成度读写卡系列芯片中的一员。是NXP 公司针对“三表”应用推出的一款低 电压、低成本、体积小的非接触式读写卡芯片，是智能仪表和便携 式手持设备研发的较好选择。 MF RC522 利用了先进的调制和解调概念，完全集成了在13.56MHz 下所有类型的被动非接触式通信方式和协议。支持 ISO14443A 的多层应用。其内部发送器部分可驱动读写器天线与ISO 14443A/MIFARE卡和应答机的通信，无需其它的电路。
基于STM32F103RC的电子相册（原理图、PCB源文件、程序源码及制作）.zip
05-22
STM32F103RC是一款高性能的微控制器，由意法半导体（STMicroelectronics）生产，属于STM32系列的Cortex-M3内核MCU。它在电子相册项目中扮演着核心角色，负责处理图像显示、用户交互、存储管理和电源管理等多个功能。...
623、基于STM32F103RC设计的电子相册（原理图、PCB源文件、程序源码及制作）
10-27
本文档详细介绍了基于STM32F103RC微控制器设计的电子相册项目，该项目不仅涵盖硬件设计原理图和PCB布局文件，还包括完整的程序源码，为电子爱好者和工程师提供了详尽的设计资料，使他们能够复制和改进该项目。...
射频资料型号：RC522_RFID射频模块资料原厂代码PCB相关参考资料
szx940213的博客
04-29 1397
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

小灰灰搞电子

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
