LVGL初识

一、LVGL介绍

LVGL简介

LVGL 全称 Light and Versatile Graphics Library，是一款开源的嵌入式图形库，旨在为嵌入式设备提供高性能、轻量级、易扩展的用户界面解决方案。它非常适合在内存受限、性能有限的环境中使用，例如微控制器、嵌入式开发板和屏幕较小的设备。LVGL 已被广泛应用在物联网、智能家居、工业设备和其他嵌入式系统中。

---

LVGL主要特点

1. 轻量级和高效

   • 专为资源有限的嵌入式系统优化，通常运行在几十KB的RAM。
   • 可移植至不同的硬件平台和操作系统，无需占用过多系统资源。

2. 跨平台支持

   • 支持几乎所有的设备和操作系统，如 Linux、Windows、RTOS 和裸机开发。

3. 模块化设计

   • 提供灵活的控件（Widget）体系，支持多种界面组件，如按钮、标签、滑块等。
   • 呈现动画、主题、样式和复杂布局。

4. 高性能渲染

   • 采用双缓冲技术减少屏幕刷新时的闪烁。
   • 支持抗锯齿和透明度，提供流畅的视觉效果。

5. 丰富的控件和功能

   • 包括基本控件（按钮、标签）、复杂的图形组件（图表、表格等）。
   • 支持触摸屏交互，包括手势识别和多点触控。

6. 易于扩展和自定义

   • 样式系统允许用户自定义界面设计。
   • 动画和主题系统支持动态和美观的交互体验。

---

LVGL应用场景

LVGL主要适用于以下领域：

• 家电控制面板
  • 智能冰箱、空调、洗衣机的触摸屏界面。
• 工业控制
  • 工业设备的可视化人机界面（HMI）。
• 医疗设备
  • 医疗显示器和智能检测设备。
• 物联网设备
  • 智能门锁、智能灯光等嵌入式触控操作。
• 游戏和用户交互界面
  • 小型嵌入式平台开发的简易游戏。

---

LVGL工作原理

1. 渲染架构

   • LVGL以“绘图基础库+控件”方式运行，通过硬件驱动与渲染库协作绘制内容。
   • 使用缓冲区（framebuffer）用于统一绘制和屏幕刷新，最大化性能。

2. 事件和任务处理

   • 使用内置事件机制：控件能响应点击、拖动、滑动等用户交互。
   • 支持任务调度和异步接口，方便管理实时事件。

3. 平台无关性

   • LVGL封装了底层硬件相关代码，界面开发者与硬件联系可完全解耦。
   • 通过驱动层提供屏幕输出、输入设备、时钟源等功能。

---

LVGL与传统嵌入式图形库的对比

特点	LVGL	其他嵌入式图形库
性能优化	高效、轻量，支持小型 MCU	部分库对资源需求较高
功能丰富性	提供动画、主题、样式等	功能相对单一或欠缺灵活性
可移植性	支持各种操作系统/裸机	部分库受限于特定系统或硬件
开源可扩展性	开源，社区活跃	部分库闭源或收费

---

LVGL入门资源

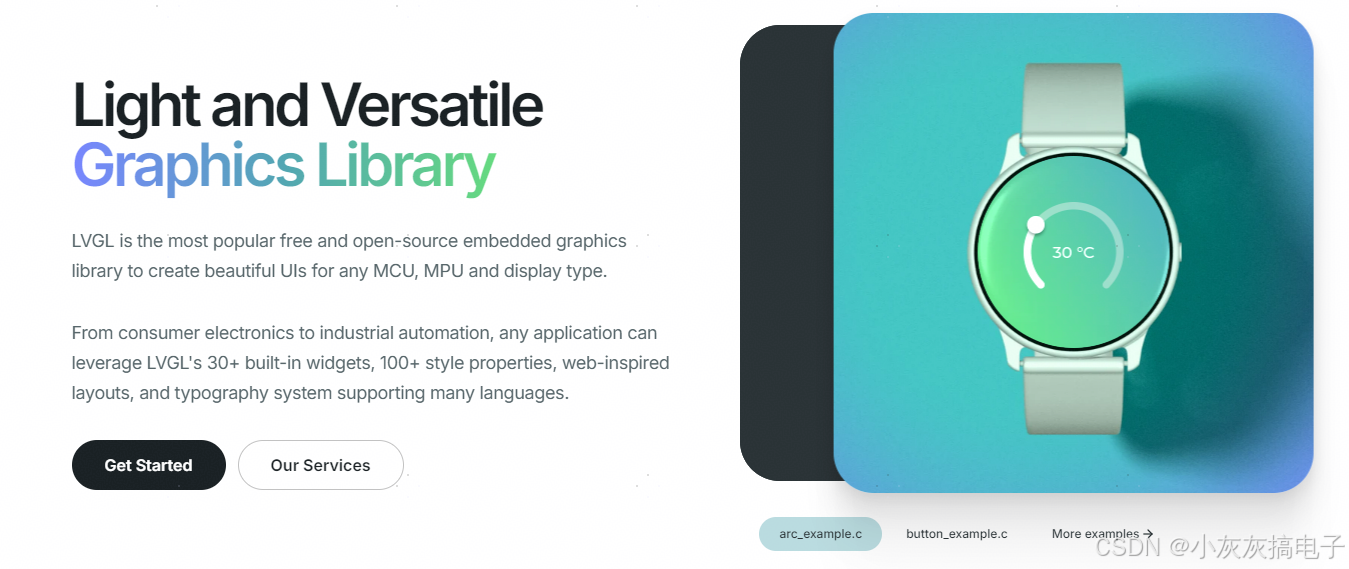

• 官方网站：
  https://lvgl.io/
• 文档与教程：
  官方提供文档、示例代码和社区支持。
• 仿真工具：
  可以使用 PC 模拟运行 LVGL（无需嵌入设备）。
• 社区支持：
  LVGL拥有活跃的开源社区，您可以通过论坛交流开发经验或提问。

总之，LVGL 是现代嵌入式开发中不可多得的优秀图形库，它拥有轻量、灵活、多功能的设计理念，帮助开发者快速创造高质量的用户界面。

二、LVGL基本控件

LVGL 提供了一套全面的控件体系，支持丰富的用户界面组件，方便开发者快速构建功能齐全、外观美观的嵌入式图形界面。这些控件通过简单的 API 来创建、配置和管理。

以下是 LVGL 的一些基本控件以及简单介绍：

---

1. 标签（Label）

标签是显示静态或动态文本的控件，可以用来展示信息或提示。

• 功能：
  • 显示多行文本。
  • 支持动态更新文本内容。
  • 支持文本样式设置（字体大小、颜色、对齐方式等）。
• 常用API：
  • lv_label_create()：创建标签控件。
  • lv_label_set_text()：设置标签的文本。
  • lv_label_set_align()：设置文本对齐方式。

---

2. 按钮（Button）

按钮是最常用的交互控件，用于处理用户点击事件。

• 功能：
  • 支持自定义样式（形状、颜色）。
  • 支持绑定事件回调（例如单击、长按）。
  • 可以组合子控件，如在按钮上放置图标或标签。
• 常用API：
  • lv_btn_create()：创建按钮控件。
  • lv_obj_add_event_cb()：绑定事件回调函数。
  • lv_obj_set_style()：设置按钮外观样式。

---

3. 图像（Image）

图像控件用于显示图片或图标。

• 功能：
  • 支持多种图片格式，如 PNG、BMP，建议转为LVGL直接支持的格式（C数组）。
  • 图片可以通过样式设置透明度、缩放、自定义边框等。
• 常用API：
  • lv_img_create()：创建图像控件。
  • lv_img_set_src()：设置图片源。

---

4. 滑条（Slider）

滑条用于表示线性范围的值，并支持用户调整。

• 功能：
  • 常用于音量调节、亮度控制等场景。
  • 支持最小值和最大值设置。
  • 支持滑动操作的事件监听。
• 常用API：
  • lv_slider_create()：创建滑条控件。
  • lv_slider_set_range()：设置滑条的值范围。
  • lv_slider_get_value()：获取当前值。

---

5. 开关（Switch）

开关是一个类似于开关按钮的控件，可以用来表示开/关状态。

• 功能：
  • 由用户点击切换状态。
  • 支持样式定制和状态监听回调。
• 常用API：
  • lv_switch_create()：创建开关控件。
  • lv_obj_add_event_cb()：为开关绑定事件回调。
  • lv_obj_clear_state() / lv_obj_add_state()：设置开关状态。

---

6. 滚动条（Roller）

滚动条是旋转式选择器，适用于从多个选项中选择一个。

• 功能：
  • 支持垂直滚动列表，用户通过滑动或点击选择选项。
  • 支持多种样式配置。
• 常用API：
  • lv_roller_create()：创建滚动条控件。
  • lv_roller_set_options()：设置选项。
  • lv_roller_get_selected()：获取当前选中的选项索引。

---

7. 进度条（Bar）

进度条用于可视化表示一个任务的完成进度。

• 功能：
  • 支持动态更新进度。
  • 可用作时间、任务进度显示。
• 常用API：
  • lv_bar_create()：创建进度条控件。
  • lv_bar_set_value()：设置当前进度。
  • lv_bar_set_range()：设置进度范围。

---

8. 下拉菜单（Dropdown）

下拉菜单用于显示一个选项列表并供用户选择。

• 功能：
  • 支持静态和动态更新选项。
  • 支持自定义样式。
• 常用API：
  • lv_dropdown_create()：创建下拉菜单。
  • lv_dropdown_set_options()：设置选项。
  • lv_dropdown_get_selected()：获取当前选中的选项。

---

9. 表格（Table）

表格用于显示网格化数据，适用于结构化信息的展示。

• 功能：
  • 支持单元格内容设置。
  • 支持单元格样式定制。
• 常用API：
  • lv_table_create()：创建表格控件。
  • lv_table_set_cell_value()：设置单元格内容。
  • lv_table_set_cell_align()：设置单元格的对齐方式。

---

10. 图表（Chart）

图表控件用于显示数据趋势或图形化表示。

• 功能：
  • 支持多种类型数据（折线图、柱状图等）。
  • 动态更新数据。
• 常用API：
  • lv_chart_create()：创建图表控件。
  • lv_chart_set_point_count()：设置数据点数量。
  • lv_chart_set_series_value()：更新图表数据。

---

11. 键盘（Keyboard）

键盘控件是虚拟输入设备，用于文本输入。

• 功能：
  • 支持标准键盘布局。
  • 与文本框控件联动。
• 常用API：
  • lv_keyboard_create()：创建键盘控件。
  • lv_keyboard_set_mode()：设置键盘模式（数字、文本等）。

---

12. 文本输入框（Text Area）

文本输入框允许用户输入或编辑文本。

• 功能：
  • 可与键盘控件结合使用。
  • 支持多行文本。
• 常用API：
  • lv_textarea_create()：创建文本框控件。
  • lv_textarea_set_text()：设置文本内容。
  • lv_textarea_add_char()：动态插入字符。

---

13. 消息框（Message Box）

消息框用于显示提示信息，并支持交互按钮。

• 功能：
  • 支持自定义消息内容和按钮。
• 常用API：
  • lv_msgbox_create()：创建消息框控件。
  • lv_msgbox_start_auto_close()：设置自动关闭时间。

---

14. 颜色选择器（Color Picker）

用于从色板中选择颜色。

• 功能：
  • 可用于图像编辑、UI设计等场景。
• 常用API：
  • lv_colorwheel_create()：创建颜色选择控件。

---

总结

以上控件是 LVGL 的核心控件，适用于不同的场景，且每个控件都有丰富的样式和功能可以扩展。您可以根据 UI需求自由组合这些控件来构建复杂的界面。

示例代码:

lv_obj_t * btn = lv_btn_create(lv_scr_act());
lv_obj_set_size(btn, 100, 50);
lv_obj_align(btn, LV_ALIGN_CENTER, 0, 0);

lv_obj_t * label = lv_label_create(btn);
lv_label_set_text(label, "Click Me!");
lv_obj_center(label);

// 绑定回调事件
lv_obj_add_event_cb(btn, button_event_handler, LV_EVENT_CLICKED, NULL);

三、LVGL学习方法

学习 LVGL（Light and Versatile Graphics Library）并不复杂，但要系统地掌握和熟练应用，需要从基础入手，循序渐进地探索其功能及应用。以下总结了一些高效的学习方法，适合初学者和进阶用户。

---

一、入门阶段：理解 LVGL 基础概念

1. 了解 LVGL 的核心架构

• 控件（Widgets）： 学习 LVGL 提供的基本控件（如按钮、标签、图表等）。
• 事件机制： 理解控件如何响应用户交互（如点击、滑动、长按）。
• 样式系统（Style）： 学习如何使用样式美化控件（如颜色、字体、边框等）。
• 屏幕管理： 清楚 LVGL 如何管理多个屏幕或页面。

2. 获取官方资源

官方文档和教程是学习 LVGL 最权威的资料。建议先从官网的资源着手：

• 官方网站：
  https://lvgl.io
• 官方文档：
  https://docs.lvgl.io
  文档包含了从基础入门、API 参考到示例代码的全面解释。
• 官方示例代码：
  网站和 GitHub 仓库中提供的控件示例十分直观。
• 教程与入门指南：
  Get started 页帮助初学者快速搭建开发环境。
• YouTube视频教程：官方和社区提供过许多示例讲解视频，可以实际操作时参考观看。

---

二、实践阶段：从简单项目开始动手

1. 搭建开发环境

你可以选择适合自己的开发硬件和操作平台。以下是常见的开发方式：

• PC模拟开发：
  • 使用 PC（例如运行在 Windows）进行仿真开发，不依赖嵌入式硬件，快速调试。
  • 推荐工具：Visual Studio 或 Code::Blocks 中运行 LVGL 的模拟器。
• 嵌入式开发：
  • 使用实际硬件（如 STM32、ESP32、Raspberry Pi）。
  • 配合 LCD 显示屏测试 LVGL。
• Linux 桌面环境：
  • 在 Linux 操作系统上构建 LVGL 项目（多用于高级开发）。

官方提供了 PC 仿真的环境指南：PC Simulator

---

2. 从简单控件开始

通过练习 LVGL 的基础控件，理解其常用 API，并逐步构建小型 UI 小程序：

• 创建一个按钮并添加事件：

  lv_obj_t * btn = lv_btn_create(lv_scr_act()); // 创建按钮
  lv_obj_t * label = lv_label_create(btn);      // 在按钮上创建标签
  lv_label_set_text(label, "Click me!");        // 设置标签文本
  lv_obj_center(btn);                           // 居中显示按钮

  // 绑定事件回调函数
  lv_obj_add_event_cb(btn, event_handler, LV_EVENT_CLICKED, NULL);


• 显示图片和文本：
  学习如何加载图片资源，以及如何显示动态文本更新。
• 制作简单的滑动菜单：
  使用滑块（slider）、滚动条（roller）等控件制作交互效果。

3. 学习布局和界面设计

• 布局（Layout）： 学习如何使用 lv_obj_set_flex_flow() 或网格布局（Grid）。
• 主题和样式： 理解样式系统的使用，如颜色、边框、透明度等。

  lv_style_t style;
  lv_style_init(&style);
  lv_style_set_radius(&style, 10); // 设置按钮圆角
  lv_style_set_bg_color(&style, lv_color_hex(0xFF0000)); // 设置背景颜色
  lv_obj_add_style(btn, &style, 0); // 应用样式到按钮


---

三、进阶阶段：开发更复杂的应用

1. 动态UI

使用动画、样式切换、动态控件显示等实现流畅的用户界面。

• 学习动画系统的使用：lv_anim_t 来创建控件动态效果。

lv_anim_t a;
lv_anim_init(&a);
lv_anim_set_var(&a, btn);
lv_anim_set_exec_cb(&a, (lv_anim_exec_xcb_t)lv_obj_set_x);
lv_anim_set_values(&a, 50, 150);
lv_anim_set_time(&a, 500);
lv_anim_start(&a);

2. 事件处理

学习如何通过事件系统处理用户交互，如手势、滑动、多点触控等。

• 理解 LV_EVENT_CLICKED、LV_EVENT_PRESSING 等不同事件类型。
• 使用 lv_obj_add_event_cb() 为控件添加事件处理器。

3. 多页面管理

• 通过创建多个屏幕（screen），实现页面导航。
• 使用多种页面切换效果，比如淡入淡出、滑动切换等。

4. 硬件交互

• 将 UI 与底层逻辑结合，比如传感器数据更新到屏幕上。
• 学习如何配合驱动程序完成硬件显示屏、触摸屏和按键的交互处理。

5. 图形展示

• 使用图表（chart）、条形图（bars）等控件展示实时数据，适用于物联网设备。

---

四、提升阶段：优化、定制和贡献

1. 性能优化

• 理解 LVGL 的双缓冲机制，优化渲染效率。
• 在嵌入式开发中，学习如何通过 DMA（Direct Memory Access）和 GPU 加速绘图。
• 对低端系统，理解如何裁剪无用的模块以减少资源占用。

2. 定制化开发

• 根据自己的项目需求，自定义控件功能和样式。
• 创建和扩展自己的控件。

3. 研究高级功能

• 主题系统：实现全局化样式方案。
• 文件系统：在文件系统中加载外部图片、字体等资源。
• 复杂动画：自定义动画效果。

4. 加入社区和贡献代码

• 研究 LVGL 的源码，学习其架构设计。
• 加入 LVGL 开源社区，通过 GitHub 提交贡献或报告问题。
• 积极参与官方论坛，分享自己的开发经验。

---

五、推荐的学习资料

1. 官方教程和文档

   • LVGL 文档 (Online)
     深入 LVGL API 和功能的权威参考。

2. 示例代码

   • 官方仓库：GitHub - LVGL
   • Examples 和 Demos 子项目提供了常见功能的代码示例。

3. 论坛与社区

   • LVGL 社区论坛：与开发者讨论并解决问题。

4. 视频教学

   • 在 YouTube 上搜索 LVGL tutorial，大量开发者分享了完整的开发过程。

5. 书籍资源

   • 查看 LVGL 官方发布的书籍，如《Quick Start Guide》

---

学习路径总结：

1. 搭建 PC 仿真环境并理解核心架构和基础控件。
2. 动手开发基础应用，从简单控件练习到页面布局设计。
3. 探索动态 UI、事件处理、硬件交互等高级功能。
4. 深入优化 LVGL 的性能，学习硬件相关支持。
5. 最终定制 UI 和贡献代码。

通过循序渐进地学习与实践，您最终可以用 LVGL 开发出专业、流畅的嵌入式图形用户界面！
