HY6264A是Hyundai(Hynix前身)生产的一款高速低功耗CMOS SRAM。容量:8192 x 8bit,即 8K x 8bit。本文内容整理翻译自DataSheet。 1

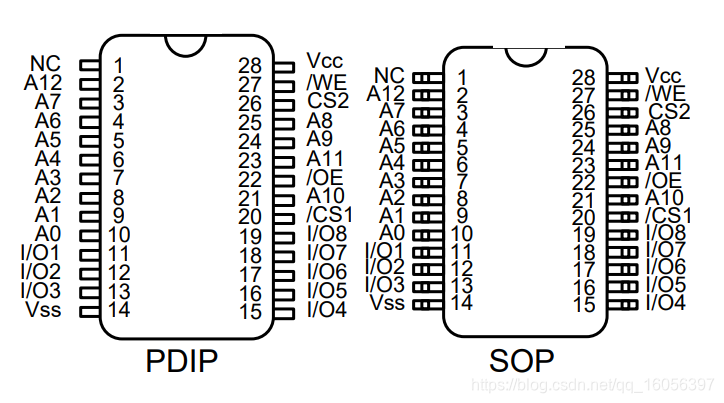

1、引脚与功能
引脚名 | 功能 |
---|---|
Vcc | 电源+5V |
Vss | 地 |
/CS1 | 片选1,低电平有效 |
CS2 | 片选2,高电平有效 |
/WE | 低电平允许写 |
/OE | 低电平允许读 |
A0 - A12 | 地址输入 |
I/O1 - I/O8 | 数据输入或输出 |
NC | 无连接 |
2、真值表
/CS1 | CS2 | /WE | /OE | 模式 | I/O操作 |
---|---|---|---|---|---|
H | X | X | X | 待机 | Z |
X | L | X | X | 待机 | Z |
L | H | H | H | 输出关闭 | Z |
L | H | H | L | 读 | 数据输出 |
L | H | L | X | 写 | 数据输入 |
H高电平,L低电平,Z高阻态,X任意

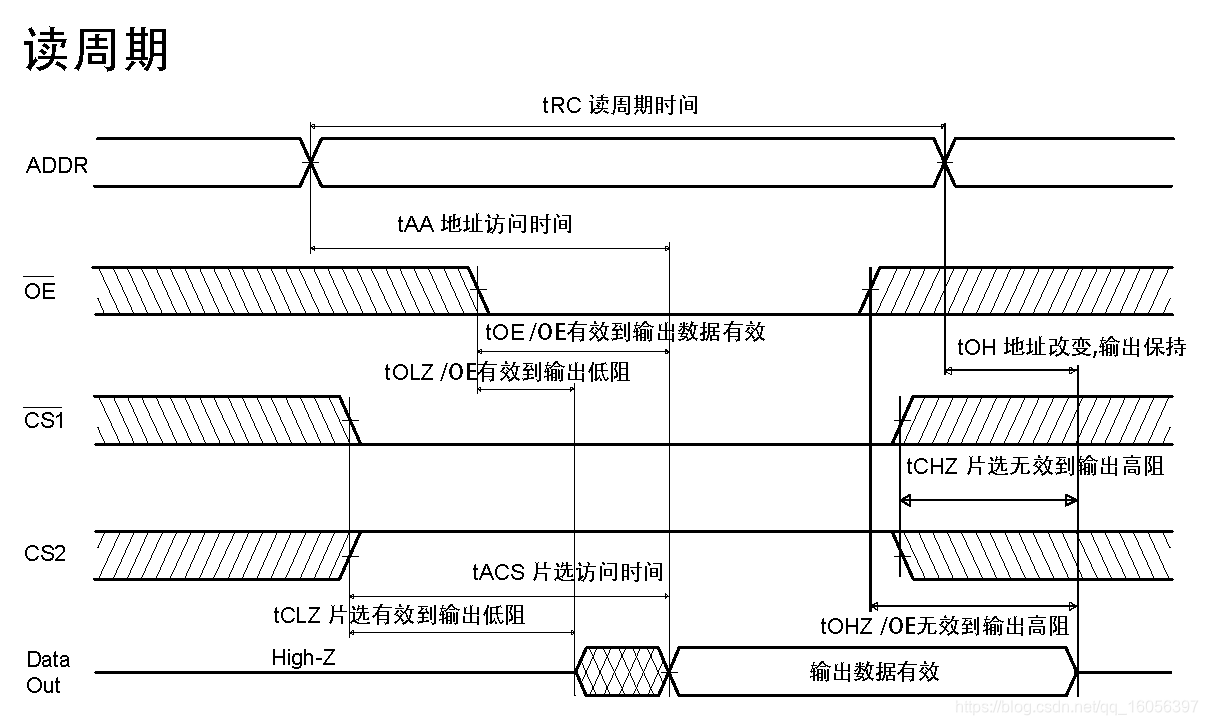

3、读周期时序

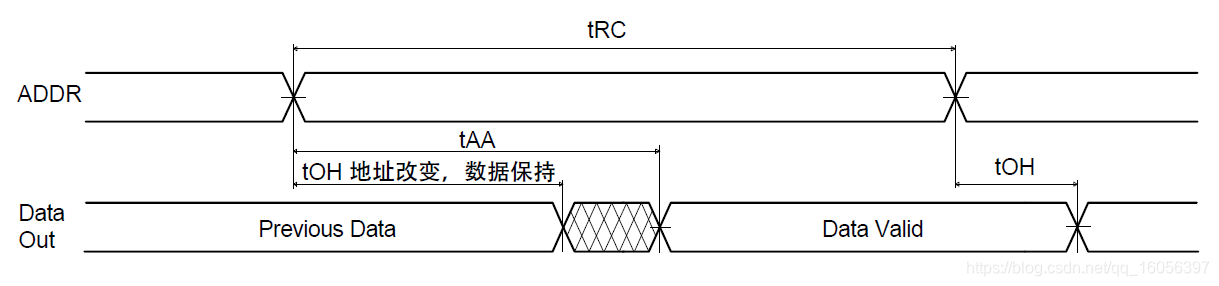

片选持续有效的情况:

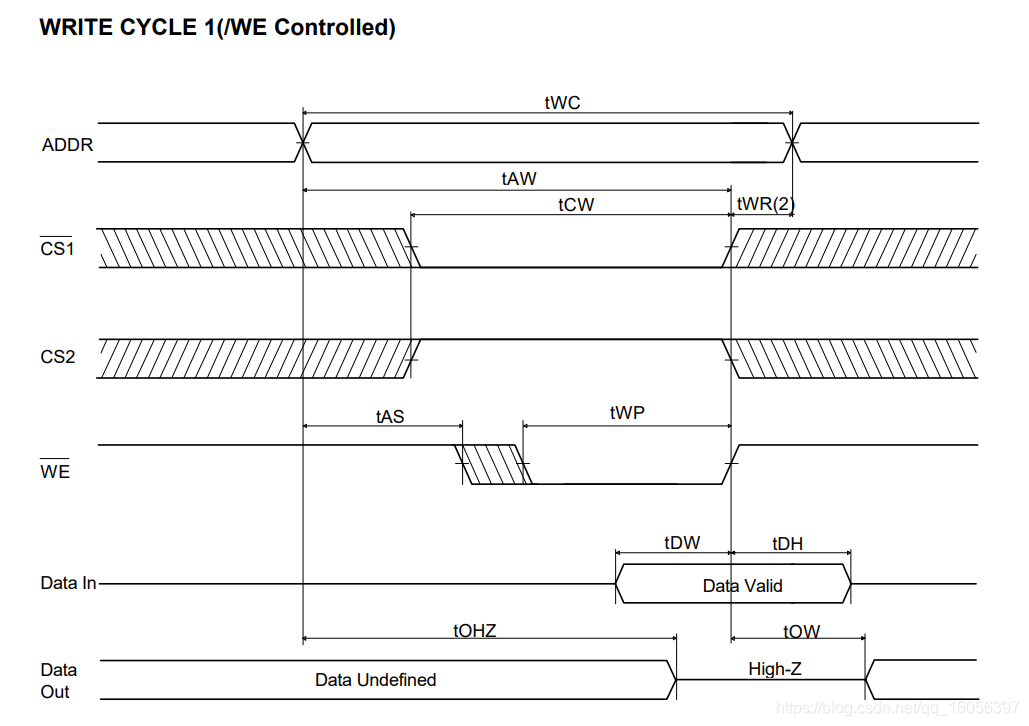

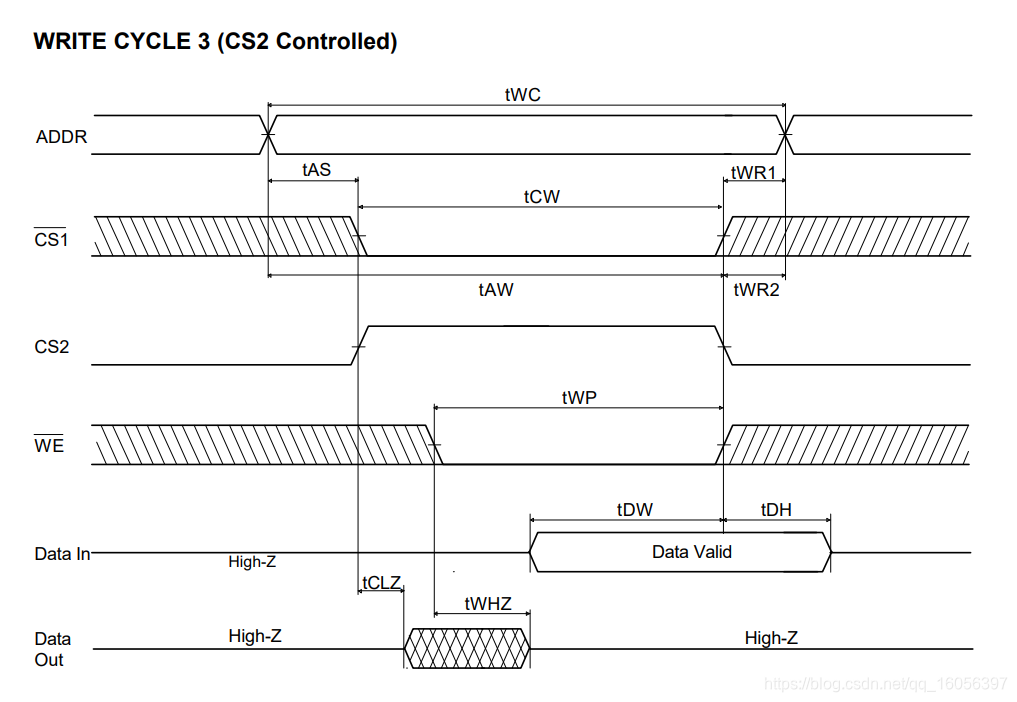

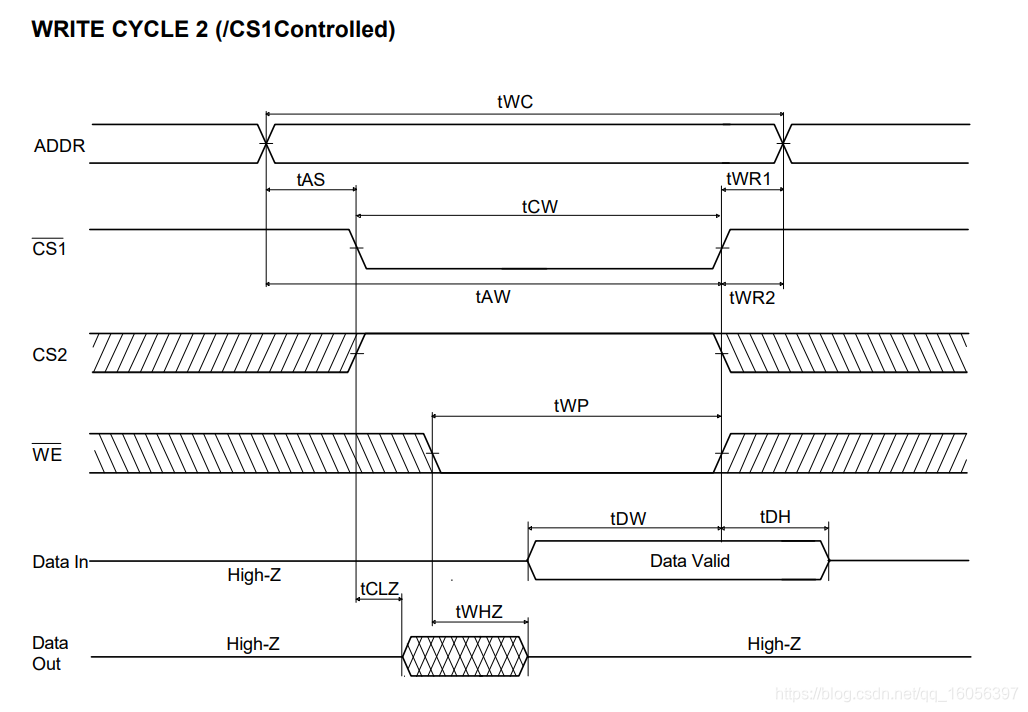

4、写周期时序
5、注意事项
一个周期内,一块 HY6264A 只能读出或者写入一个字的数据,即8bit。(注意这里的“字”是存储字的“字”,通常,存储字长取决于引脚数。)
并行访问存储器一个周期可以读多个存储字。
