什么是Octo SPI？

Octo SPI(Stateful Packe Inspection)是”Quad SPI“的8位扩展版并行通信功能。

2015年后，对需要更精细的图形、广泛的多媒体和大量数据的内容的需求越来越高。因此，微型计算机现在配备了与Quad SPI相比数据吞吐量更高的Octo SPI。

像“Quad SPI”一样使用内存映射模式，您可以像内部内存一样访问外部内存。这使得系统的总线主控器(例如DMA)即使在CPU停机的低功耗模式下也能自动访问外部内存，从而进一步提高了移动应用和可穿戴应用中外部内存的访问效率。

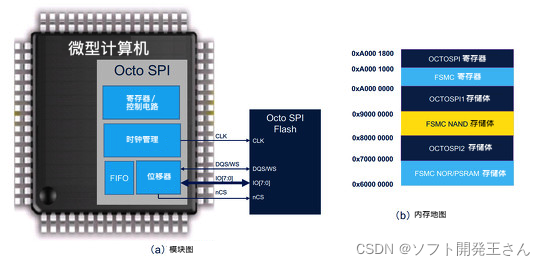

下图显示了ST微电子的通用32位微控制器“STM32L4+系列”*中安装的“Octo SPI”。

特点

当您使用Octo SPI接口时，微型计算机可以与外部Single SPI(传统SPI)、双SPI、Quad SPI、Dual Quad SPI和Octo SPI的内存进行通信。通过Octo SPI连接的SPI内存映射在内存空间上，因此微型计算机可以访问系统中的其他内存并进行读取和写入。

只需几个引脚即可轻松连接串行外部存储器。这允许您在应用程序中添加内存(如闪存和RAM)时，轻松将SPI内存的外部内存合并到现有项目中。

Octo SPI接口是一种帧格式配置，支持所有SPI内存，从一个数据通道到最多八条数据线。与“Quad SPI”中描述的“Quad SPI”类似，用户可以启用/禁用每个阶段，设置每个阶段的长度，并设置每个阶段使用的行数(1-8)。RWDS信号在写入时用作写入脉冲，在读取时用作读取限定。
