电力系统暂态的分析
一 填空
凸极同步发电机和定子各绕组间的自感系数是(①);定子各相绕组间的互感系数是(②);励磁绕组与D轴阻尼绕组间的互感系数是(②);励磁绕组与Q轴励磁绕组间的互感常数是(③);定子绕组与转子绕组间的互感系数是(①)。
① 变数
② 常数
③ 零
二 简答
1.简述Park变换的基本原理及dq0坐标系取位置不同,对dq0坐标系下同步电机方程的影响。
答: Park变换原理: 将定子abc线圈中交变的UIφ等量变换到转子dq轴上的虚拟线圈dd, qq中的直流量, 并随转子一起按照同步转速旋转, 使得定转子之间的自互感系数常数化,从而将系统的时变(原始)方程, 转化为常系数微分(基本)方程.
对磁链方程的影响: ①电感变为常数 ②dq0之间无互感 ③0分量独立 ④dq轴之间无互感
对电压方程的影响: ①电压三相=电阻压降+变压器电势+发电机电势 ②速度电势S为新增项,且Ud中为-Ωφq,Uq中为Ωφd
2.简述标幺值基准选择原则
答:
- 时间基准: WB=Ws(1/s) tB=1/WB=1Ws(s)
- 定子侧电气量基准与系统一致, 并取相电压的瞬时值; 自感和互感的基准值、磁链的基准值 Zb=WBqB UA=WBφB
- 定转子两侧功率基准一致
S
B
=
3
U
B
I
B
=
3
U
B
p
I
B
p
=
3
/
2
U
B
a
I
B
a
S_B = \sqrt 3U_BI_B=3U_BpI_Bp=3/2U_BaI_Ba
SB=3UBIB=3UBpIBp=3/2UBaIBa
S B = U f B I f B = U D z I D z = U Q b I Q b S_B=U_fBI_fB=U_DzI_Dz=U_QbI_Qb SB=UfBIfB=UDzIDz=UQbIQb
3.列写用电机参数表示的同步电机方程,并指出方程中每个变量的含义
(略)
4.简述无限大功率电源的含义
答: 无限大功率电源是指电源的电压和频率在故障过程中仍能保持恒定.
例如: (1)电源容量很大,当短路发生后引起的功率变化对电源来说影响很小,从而电源电压和频率基本保持恒定. (故障点离电源很远)
(3)无限大电源可以看做是由多个有限功率电源并联而成,因而其内阻为0,电源电压保持恒定.
三 分析
1.简述无限大同步发电机机端突发三相短路故障,故障瞬间所产生的电流有哪些?哪些是自由分量?哪些是强制分量?
答:
强制分量 | 自由分量 | |
---|---|---|
定子 | 稳态短路电流 | 基频自由电流 直流分量 倍频分量 |
转子 | 稳态励磁电流 | 励磁绕组自由直流 励磁绕组基频交流 |
2.试用物理方法分析系统保持静态稳定的条件是 d P E / d σ dP_E/d\sigma dPE/dσ
同理可知,a点稳定,b点不稳定

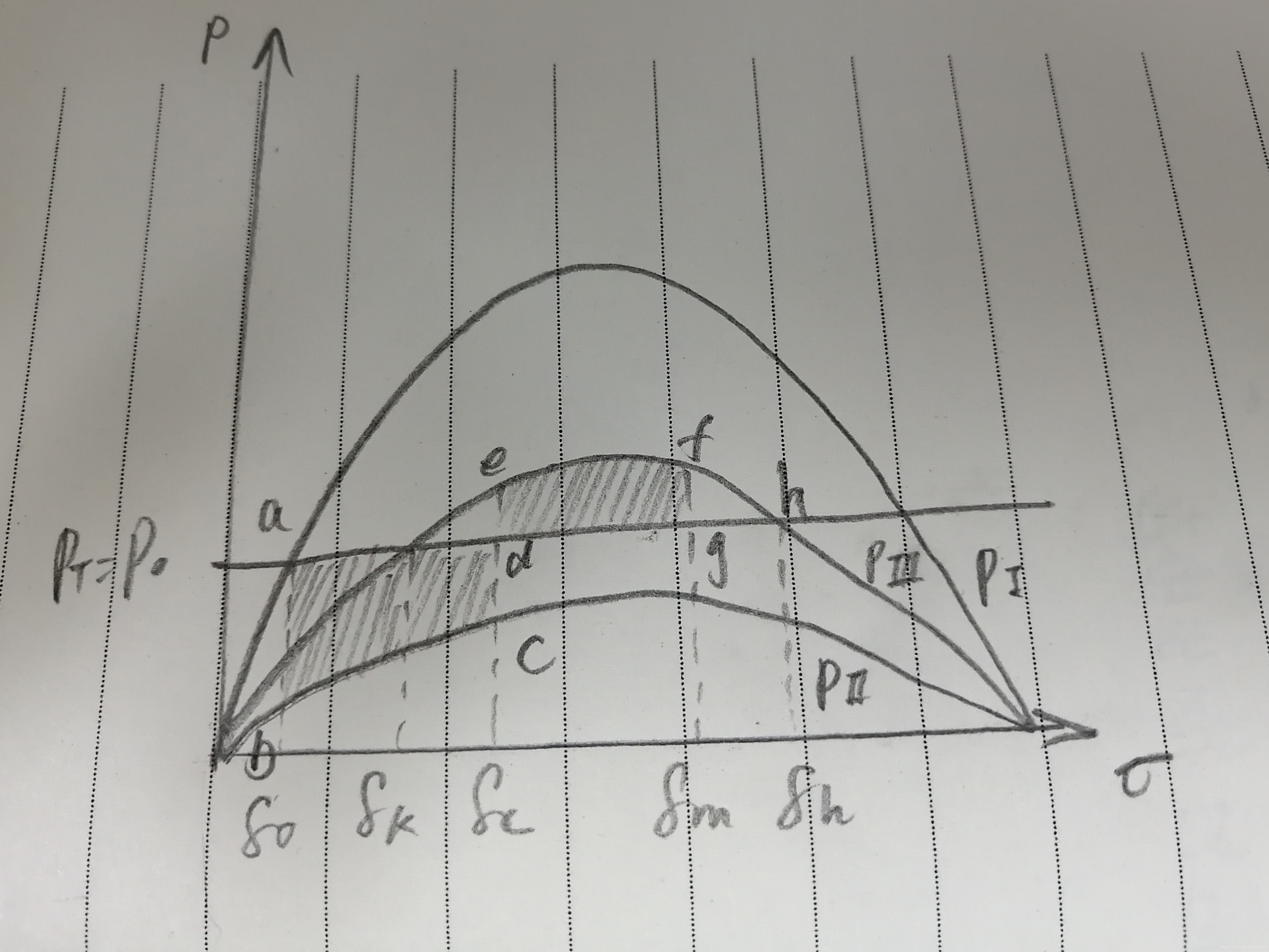

3.以单机无穷大系统为例, 简述双回输电线路突然断开引起的暂态过程, 并利用等面积法则简述暂态稳定的关键机理.
P1为正常运行时输出的电流功率;P2为线路短路时的输出电流功率,P3为故障切除后输出电流功率.PT为原动机功率.当发电机处于正常运行状态时,输出的电流功率由P1上的a点确定值为P0.短路发生瞬间,电磁功率由B点确定,由于电磁功率小于原动机功率,电磁功率持续b到达C.切除故障时,电磁功率到达d点.功角将增大到一定程度,若减速面积小于加速面积,发电机将失稳.
四 计算
某无阻尼同步发电机运行在稳态,其参数:Xd=1.0,Xq=0.6,Xd’=0.3,T’d=5S,运行状态为额定运行,cosφ=0.85,定子漏抗=0.15,定子电阻=0.005.
a)求稳态运行时的Eq,Eq’,并画向量图.
b)若机端发生三相短路,求稳态短路电流,暂态短路电流.
