电分-第六章-同步发电机的数学模型及电力系统静态稳定性分析
一、同步发电机数学模型

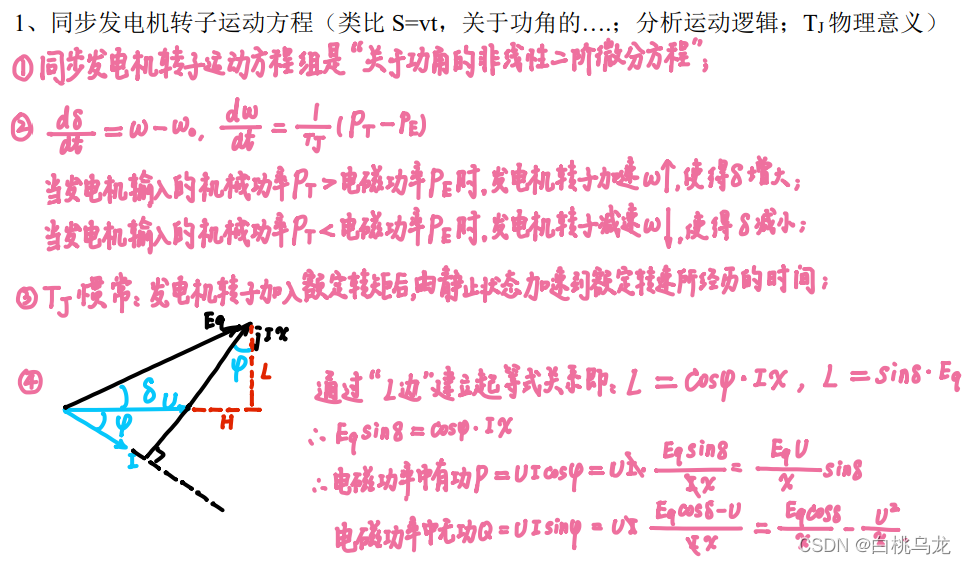

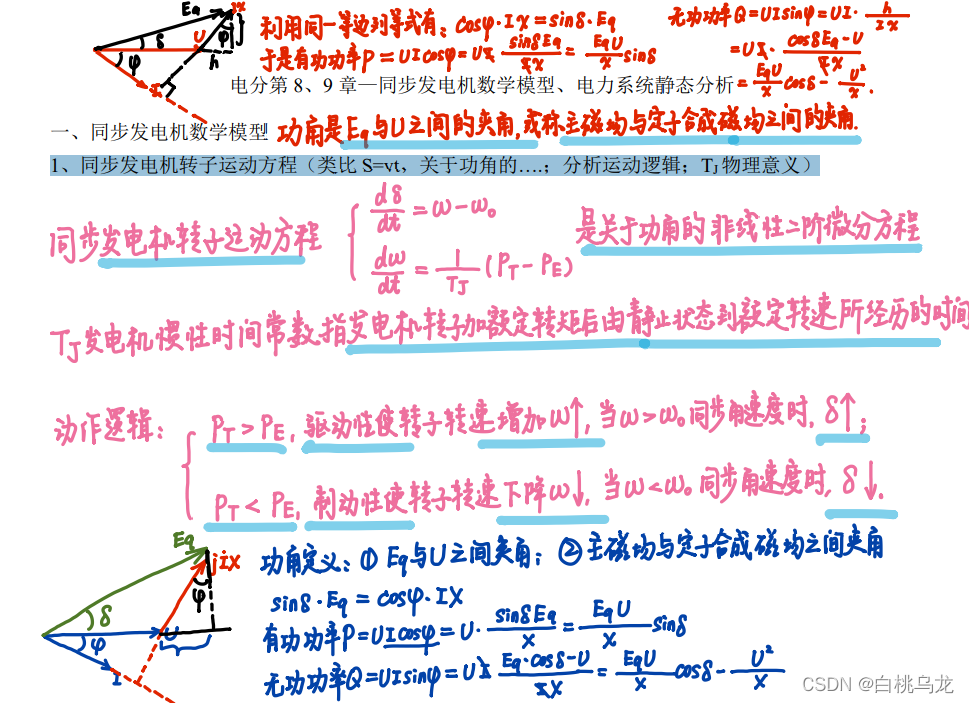

1、同步发电机转子运动方程（类比 S=vt，关于功角的….；分析运动逻辑；TJ 物理意义）

在这里插入图片描述

在这里插入图片描述

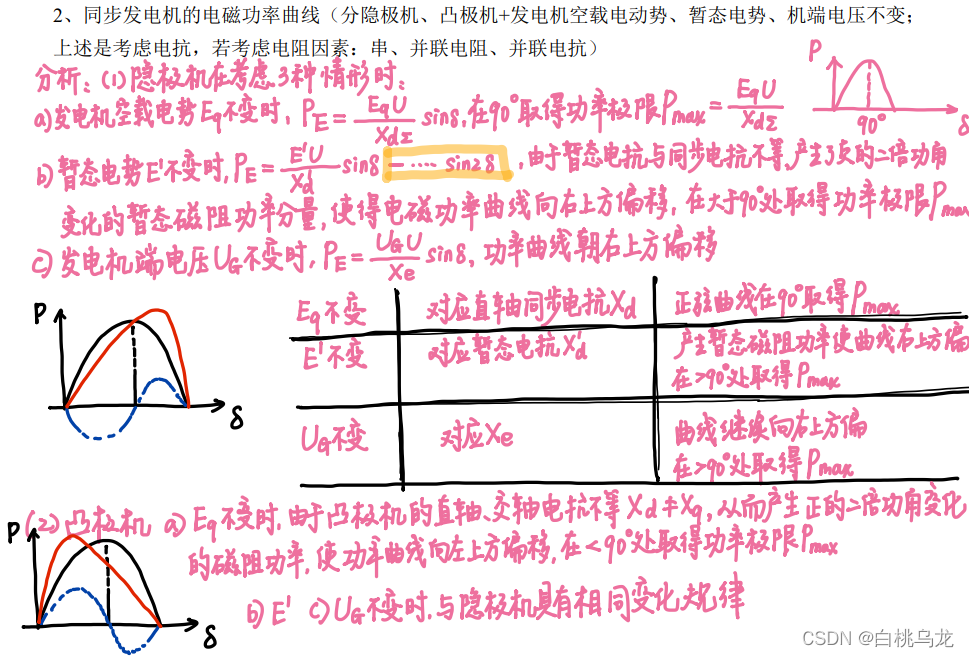

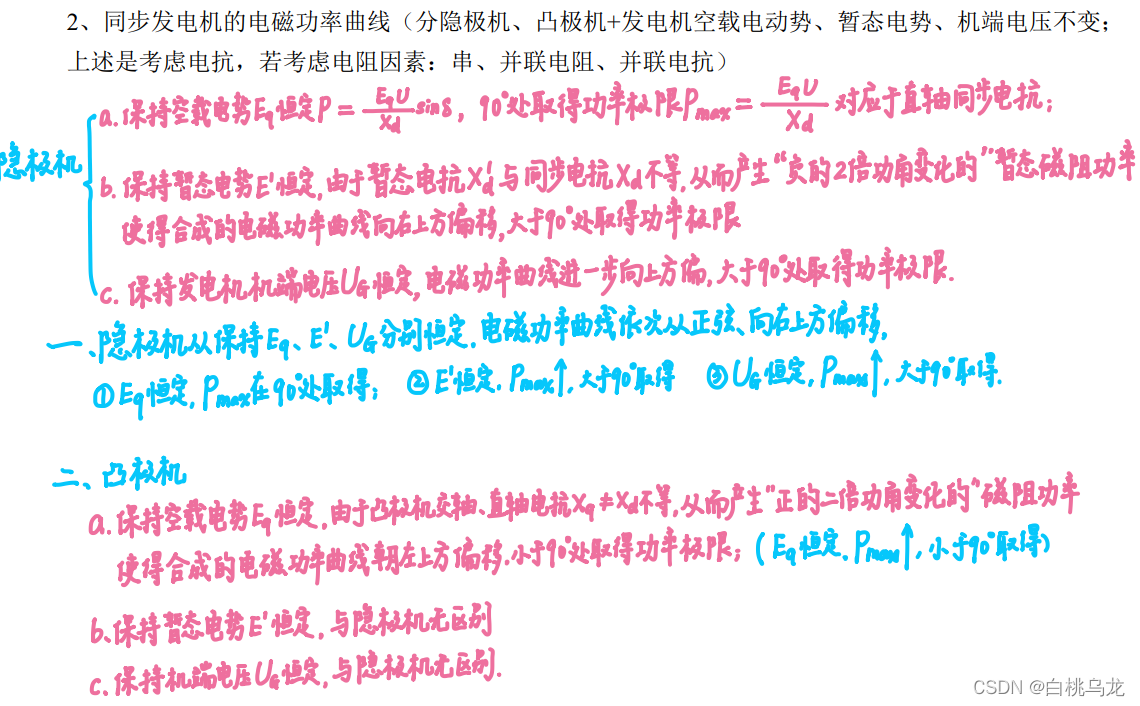

2、同步发电机的电磁功率曲线（分隐极机、凸极机+发电机空载电动势、暂态电势、机端电压不变；上述是考虑电抗，若考虑电阻因素：串、并联电阻、并联电抗）
在这里插入图片描述
在这里插入图片描述
3、电力系统稳定基本概念（功角稳定又分 3 类；电压稳定；频率稳定）
