【AMD xilinx ZCU216】ZCU216 是一款基于 AMD Zynq™ UltraScale+™ RFSoC 的评估套件

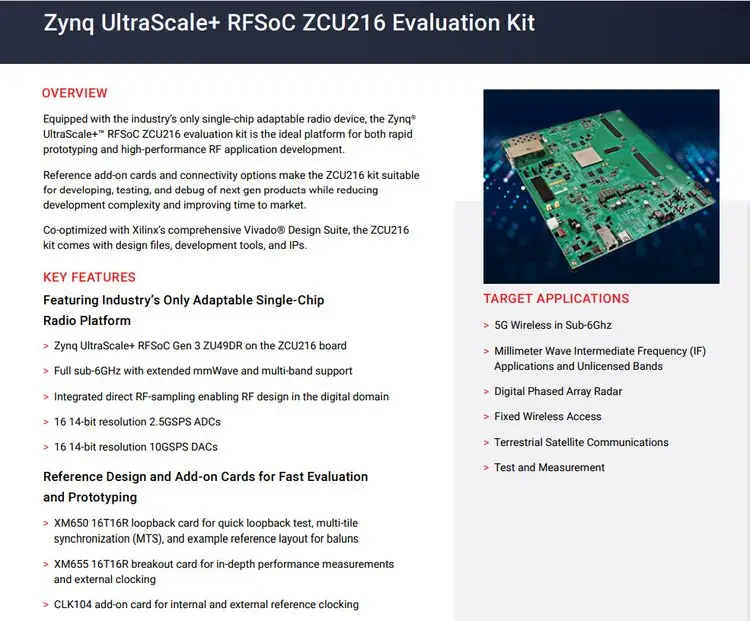

ZCU216 是一款基于 AMD Zynq™ UltraScale+™ RFSoC 的评估套件，以下是关于它的详细介绍：

核心芯片

ZCU216 评估套件的核心是 Zynq UltraScale+ RFSoC Gen 3 ZU49DR。该芯片具备以下特性：

• 射频数据转换器：16 通道 14 位、2.5GSPS 的 RF-ADC 和 16 通道 14 位、9.85GSPS 的 RF-DAC。

• 最大射频输入频率：6GHz。

• 系统逻辑单元：930K。

• 内存：60.5Mb。

• DSP 切片：4272。

• 33G 串行收发器：16。

• 最大 I/O 引脚：408。

评估套件特性

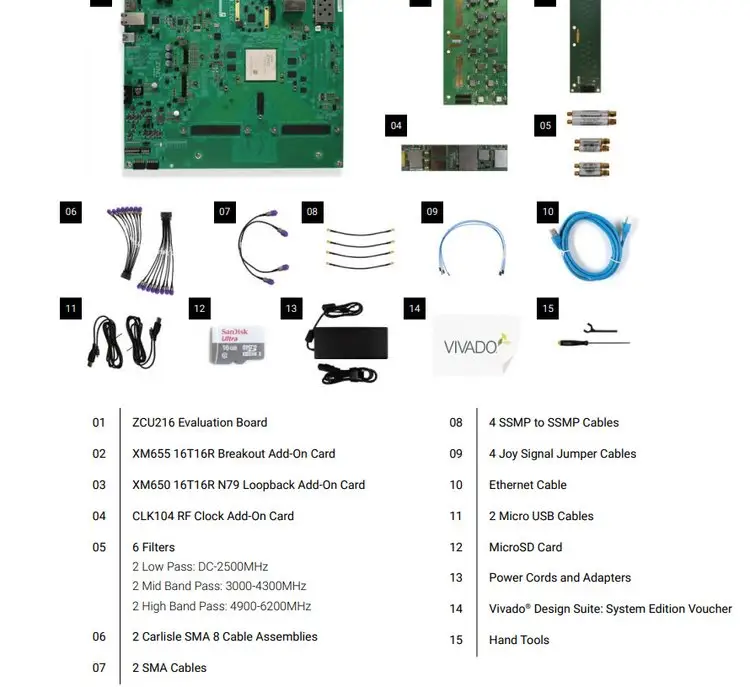

• 参考设计及插件卡：提供集成型 RF 设计实例、XM650 16T16R N79 频段回路插件卡、XM655 16T16R 分支插件卡和 CLK104 RF 时钟插件卡。

• 板载特性：配备 DDR4 DIMM（4GB、64 位、2666MT/s，连接至可编程逻辑 PL）和 DDR4 SODIMM（4GB、64 位、2400MT/s，连接至处理系统 PS）。

• I/O 扩展选项：提供 FPGA 夹层卡 (FMC+) 接口、RFMC 2.0 接口和 Pmod 连接。

• 高速 I/O：2x2 SFP28 接口，支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块。

开发工具

• Vivado™ Design Suite：系统版，用于加速所有可编程设备的设计。

• AMD SDK：提供嵌入式软件开发和调试的完整工具集。

• PetaLinux Tools：用于配置、构建和部署 Linux 操作系统。

• 板支持包 (BSP)：提供预配置的引导加载程序、系统镜像和比特流。

应用场景

ZCU216 评估套件适用于多种高性能 RF 应用，包括：

• 5G 6GHz 以下海量 MIMO 无线电。

• 5G mmWave 中频收发器。

• 固定无线接入。

• 数字相控阵雷达。

• 地面卫星通信。

• 频谱分析仪。

• 高速 RF 测试仪。

优势

• 快速原型设计：提供参考设计和插件卡，可快速实现评估和原型设计。

• 高性能：具备强大的 RF 转换器技术和丰富的连接选项。

• 灵活开发：支持多种应用场景，提供广泛的开发工具和 IP 支持。

ZCU216 评估套件凭借其强大的功能和灵活的配置，成为射频应用开发的理想选择。
