树莓派硬件组成

树莓派介绍

树莓派3B在2016年2月28日被发布，兼容1代B+和2代B，但相比之下，树莓派3B的处理器升级到了64位的1.2GHz四核ARM Cortex-A53，性能比起初代的树莓派提升了10倍以上，新增图形处理器GPU为400MHz VideoCore IV，此外，树莓派3B集成了802.11n WiFi和蓝牙4.1等功能，并拥有1GB LPDDR2的内存。硬件性能的提升不仅使得它能处理事情更加游刃有余，而且更能适应于物联网等多种工作环境。

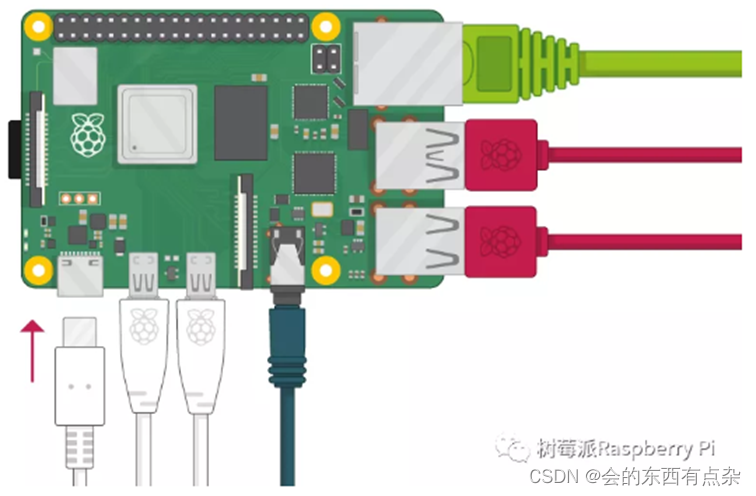

 接口介绍

• USB 端口 - 用于 连接鼠标和 键盘 ， 还 可以连接其他部件 ，如 USB 驱动器 ；

• SD 卡插槽 - 在 此处插入 SD 卡，这 是存储操作系统和文件的位置 ；

• 以太网 端口 - 通过网线将 Raspberry Pi 连接到 网络， Raspberry Pi 也可以通过无线局域网连接到网络 ；

• 音频 插孔 - 在 此处连接耳机或扬声器 ；

• HDMI 端口 - 连接显示器（或投影仪）所用的端口，用于 Raspberry Pi 的输出， 如果显示器 有扬声器 ， 也 可以 用它来听声音 ；

• 微型 USB 电源连接器 - 连接 电源的地方，必不可少 ；

• GPIO 端口 - 可以将 LED 、按键以及各种传感器连接 到 Raspberry Pi

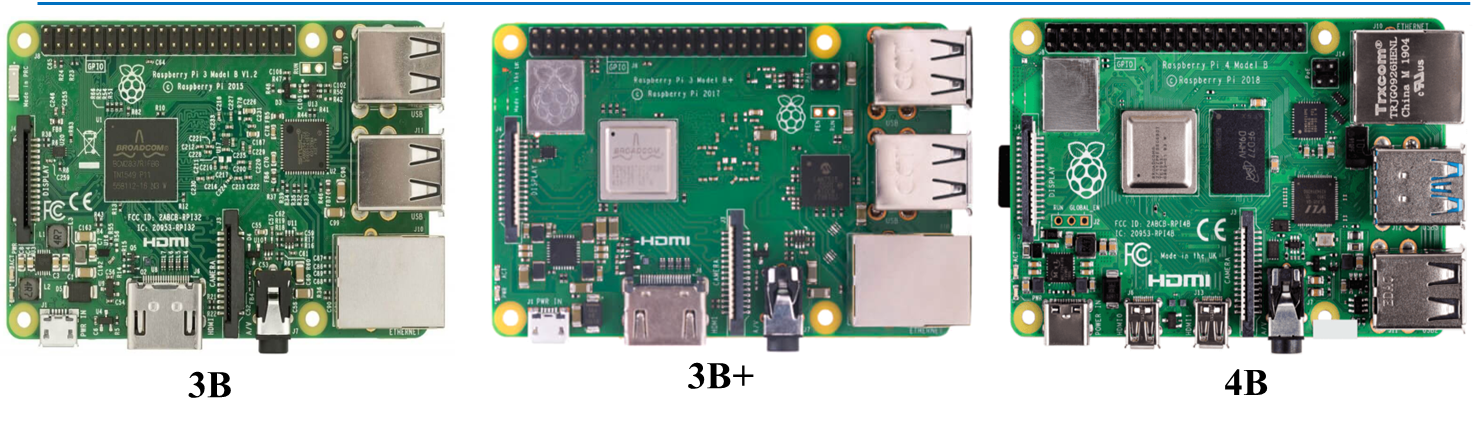

型号对比

树莓派3B+采用了更新版本的处理器BCM2837B0，进行了性能和散热器优化，拥有更好时钟频率和更精准的芯片温度，CPU时钟频率从1.2GHz 提高1.4GHz。

树莓派4B搭载博通四核64位处理器BCM2711（ARM Cortex-A72），性能相比树莓派 3B+约提高3倍。
