前言
本文仅对DDR4 SDRAM IP的 example design 工程进行了仿真。后续仿真，参考下面的流程，可以搭建自己的仿真平台。
这里说明一下，FPGA比较大的IP Xilinx或者Quartus软件应该都会有该IP使用的示例工程，也就是example design，不会打开example design的童鞋们可以百度看看。
本文是基于example design 工程，所以想要工程的童鞋打开ISE或vivado软件，generate MIG IP，然后打开example design即可。
1 经验总结
1.1 总结1：

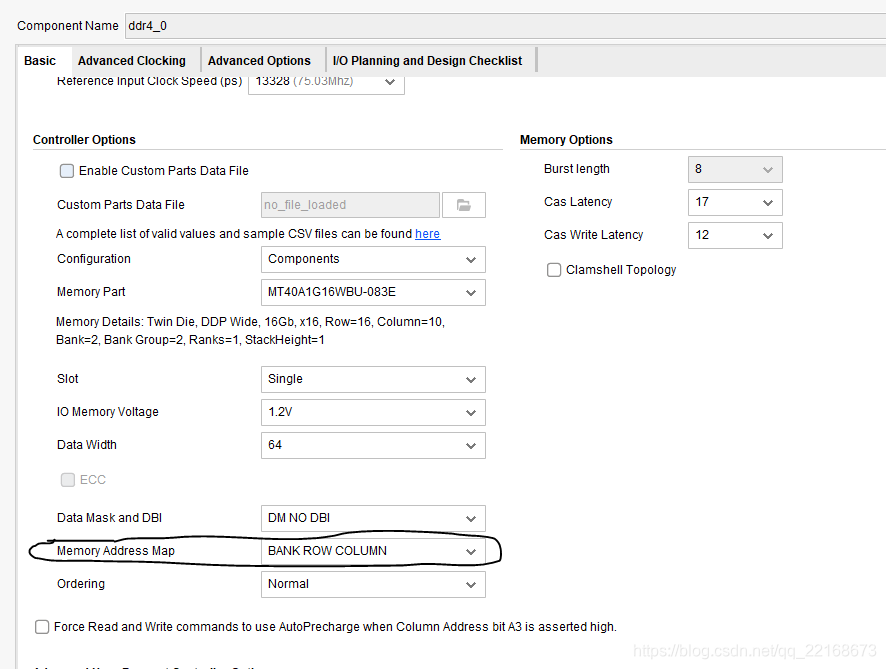

关于DDR IP MIG配置界面里 Memory Address Map顺序做一些简要说明，一般情况下建议Memory Address Map顺顺序按照默认的设置，APP_ADDR[29:0]按从0到最大深度寻址即可，即将DDR SDRAM作为一个寻址位宽为ADDR[29:0]缓存使用即可。
首先，FPGA DDR3 MIG IP默认的Memory Address Map顺序是BANK--ROW--COL，该顺序对应的是APP_ADDR[29:0]。
其次，FPGA DDR4 MIG IP默认的Memory Address Map顺序是ROW--COL--BANK，该顺序对应的是APP_ADDR[29:0]。
如果将Memory Address Map顺序调整的话，比如将DDR4 MIG Memory Address Map顺序调整为BANK--ROW--COL，这样会导致APP_RD_DATA/APP_RD_DVLD回读的速率下降到100MHZ（每10ns一个有效512位宽的数据）。若DDR4 MIG Memory Address Map按照默认顺序BANK--ROW--COL，访问地址递增的情况下，平均APP_RD_DATA/APP_RD_DVLD回读的速率接近用户时钟300MHZ.

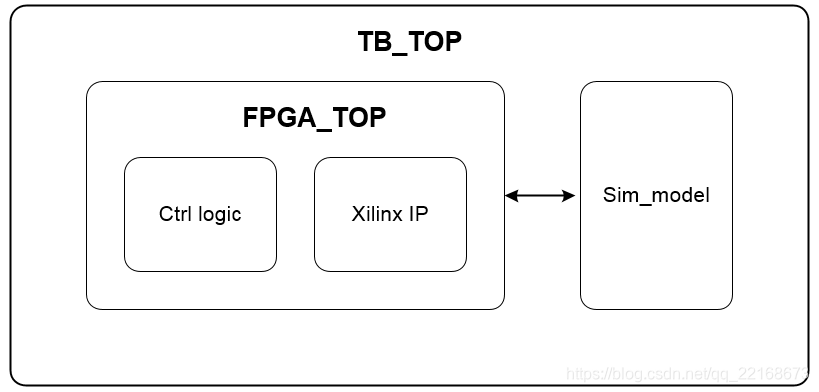

仿真平台一般由下面几个模块构成：仿真平台TB_TOP、被测模块FPGA_TOP、仿真模型sim_model。
1.2 总结2：

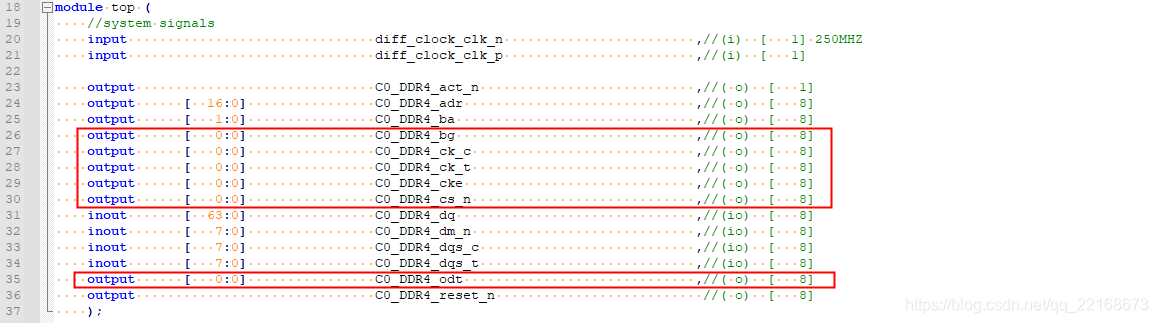

在例化DDR IP core时，DDR 端建议按下图圈起部分样式书写代码，这样处理的目的是方便代码适配不同类型的DDR芯片，使该端口代码模板具有更广的通用性。
按照上述端口代码，在进行管脚绑定时，XDC文件可以如下图所示。需要注意，在上图中 C0_DDR4_bg 等信号端口输出形式，
方式一：
output [ 0:0] C0_DDR4_bg ,//( o) [ 8]
//与下面形式作对比
方式二：

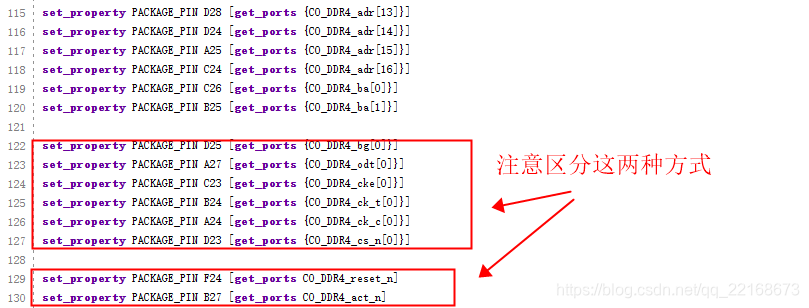

output C0_DDR4_bg ,//( o) [ 8]这两种不同的形式，定义的 C0_DDR4_bg 信号类型是不一样的，从而在写XDC文件管脚绑定的方式也是不一样的，区别如下图所示。
1.3 总结3 ：
板卡测试时，遇到几个问题：
（1）FPGA逻辑下载到板卡后，vivado软件提示 MIG status：CAL FAIL.

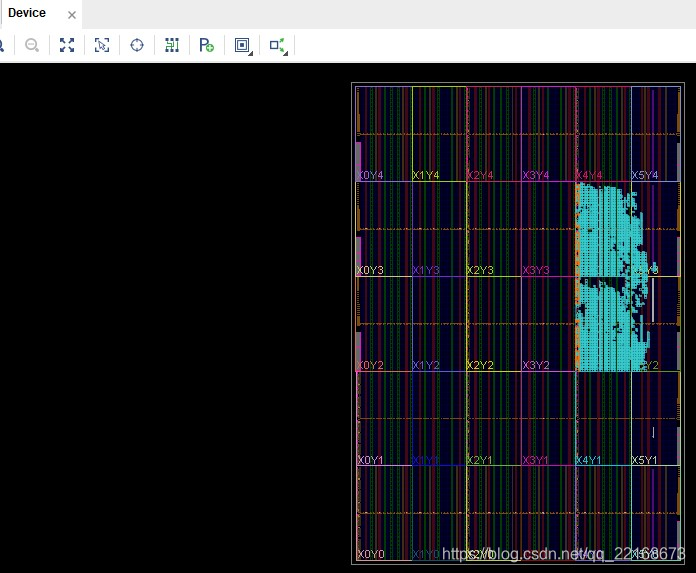

导致这个问题的原因：可能是ILA观察数据位宽太宽了/深度太大，解决方式是将观察数据波形不设置为trriger，减小波形深度，从而减小布线和资源；或者是由c0_ddr4_app_wdf_rdy恒为0问题引起的MIG初始化失败。
（2）MIG初始化成功后，c0_ddr4_app_wdf_rdy恒为0.

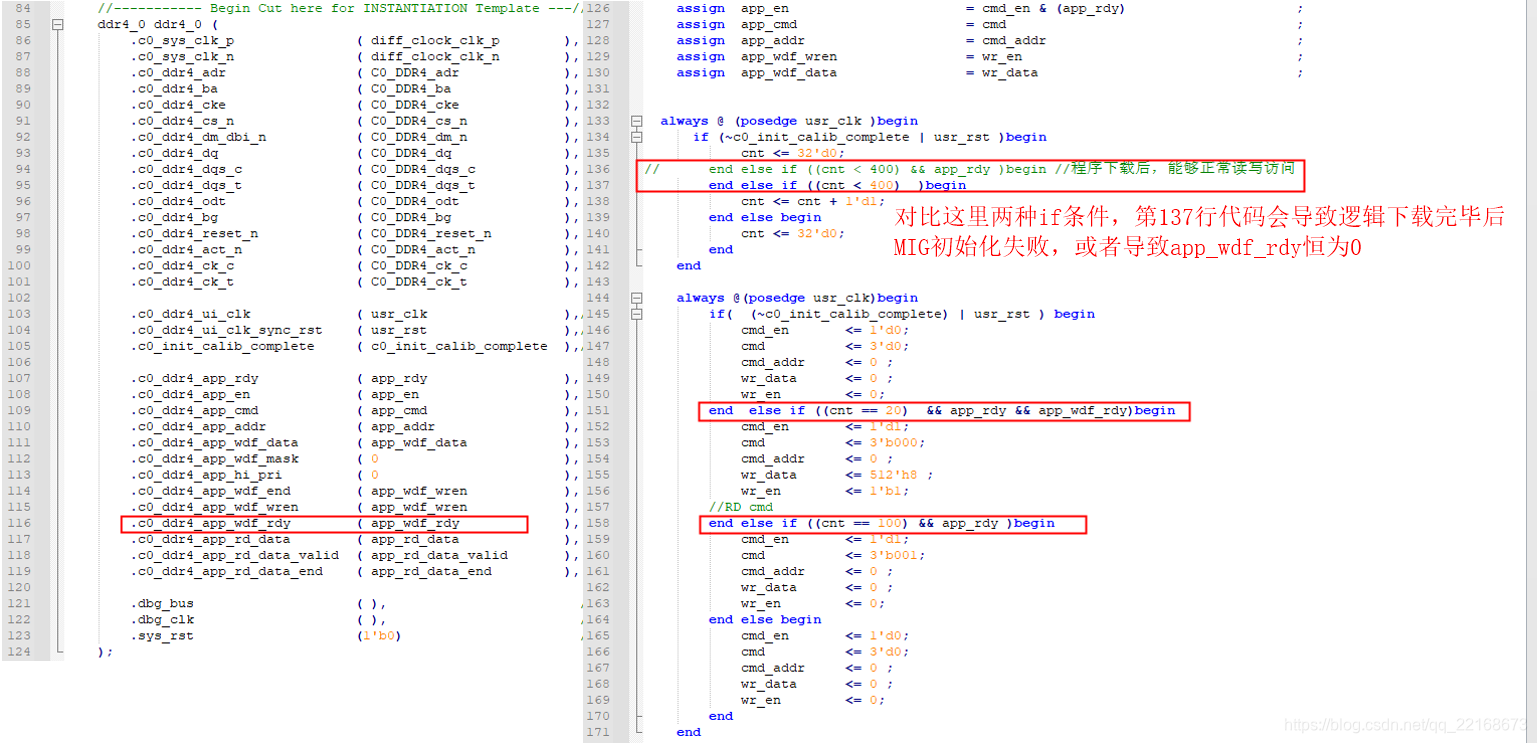

上面俩个问题，可能是下面代码137行引起的。因此在做逻辑时，需要等 c0_init_calib_complete & c0_ddr4_app_rdy & c0_ddr4_app_wdf_rdy 同时有效后，再启动DDR4读写访问测试。
DDR4读写测试逻辑，可以参考这篇文章DDR4读写测试（二）：基本读写测试 - 知乎，他的这篇文章中的代码我经过仿真验证是没有问题，但下板测试时出现DDR返回的RD_DATA与RD_DATA_DVLD存在差拍关系，具体原因不清楚。在文后附上我写的测试代码。
1.4 总结4：DDR4 MIG时钟
DDR3 MIG IP的系统时钟（sys_clk）可以是单端/差分，但该时钟必须从FPGA管脚输入，之后直接接入DDR3 MIG IP，而不是使用PLL产生的时钟来作为sys_clk给MIG IP核。
DDR4 MIG IP的系统时钟（sys_clk）可以是单端/差分，但该时钟必须从FPGA GCIO 差分 管脚输入。

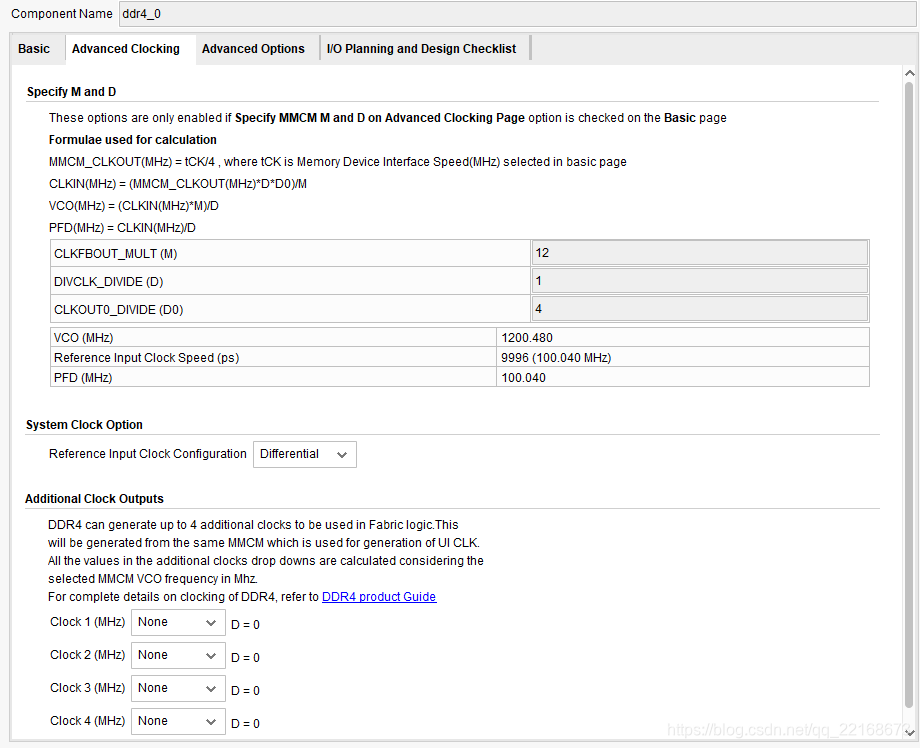

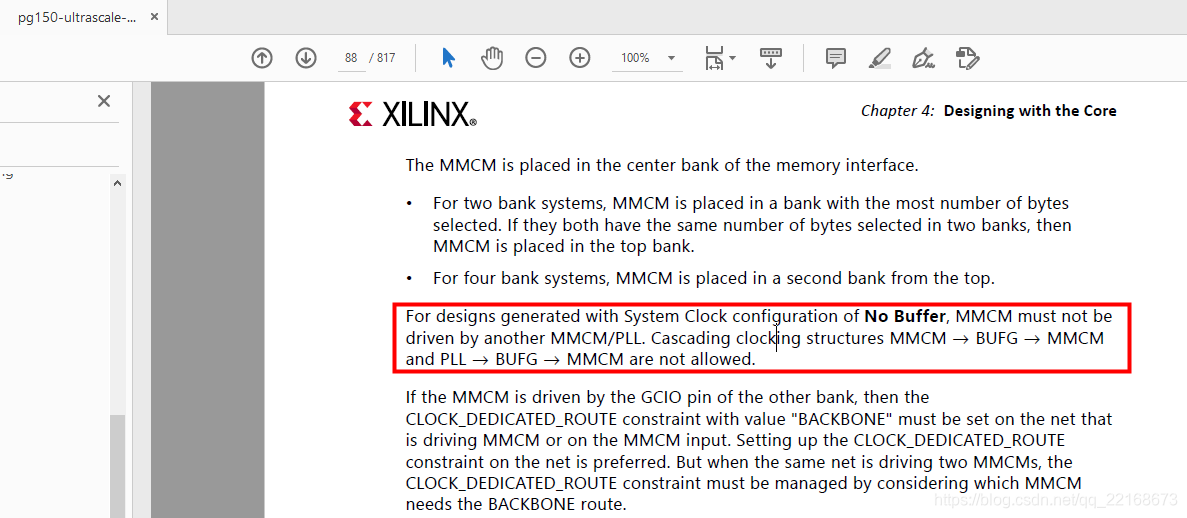

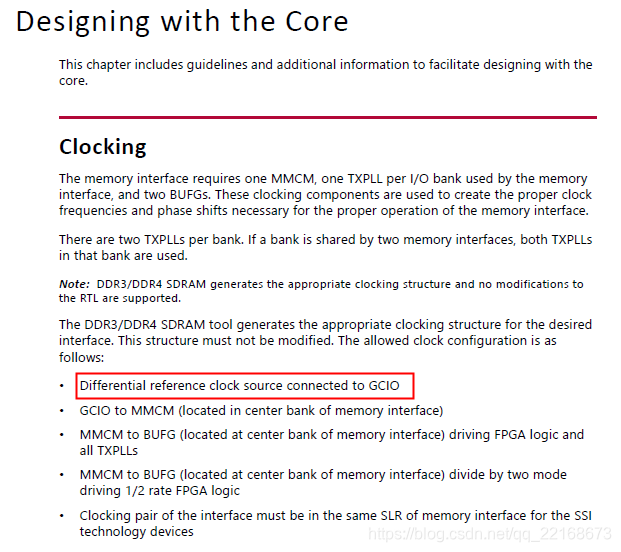

关于时钟，详细看看下图圈起来的部分！
1.5 总结5 ：DDR4 SDRAM芯片与FPGA管脚绑定
在generate 一个DDR4 IP core后，打开example design 工程，里面会有Xilinx提供的一个DDR4与FPGA之间的管脚绑定参考 example_design.xdc ，可以直接使用。

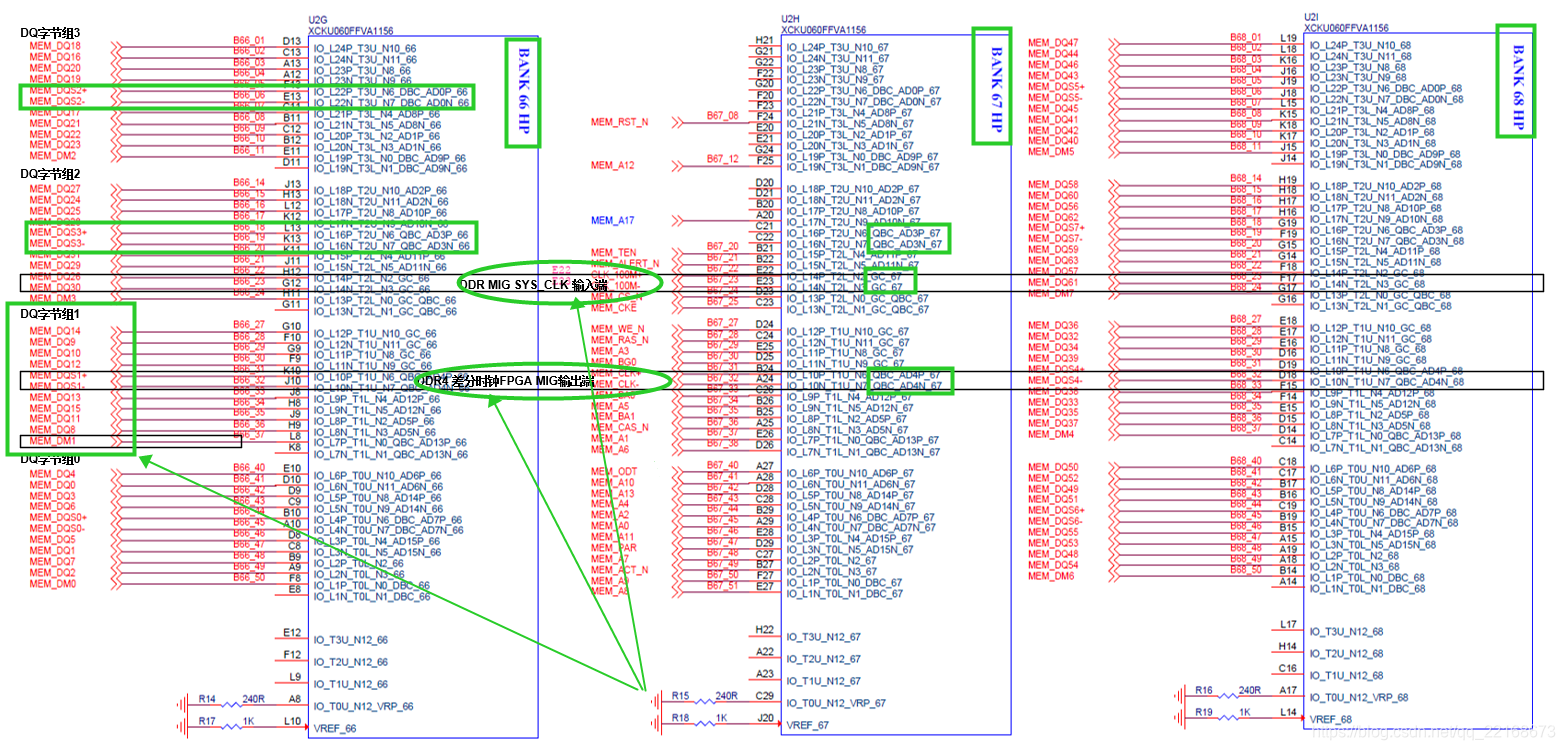

- 分配DQ时，需要注意每个 FPGA HP BANK 字节组 里含：8个DQ信号/一个差分对DQS/DM位；
- DDR MIG SYS_CLK：需要绑定FPGA专用GC类型管脚；该时钟需要FPGA管脚输入，直接差分送给DDR MIG，或者：“差分转单独后直接送给DDR MIG”；
- 差分DQS对：需要绑定FPGA差分专用管脚；
- DDR_ADDR[17:0]地址管脚绑定：相同列的3个BANK随便放即可，无特殊要求。

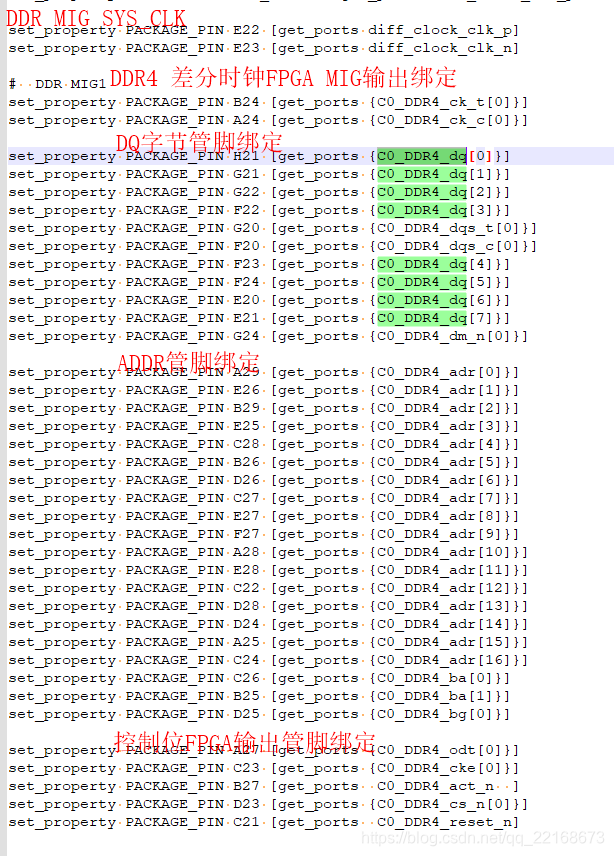

VIVADO软件 XDC管脚绑定参考示例。

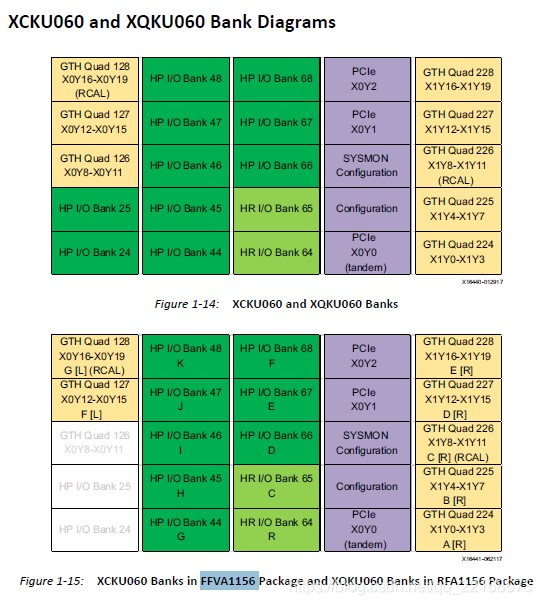

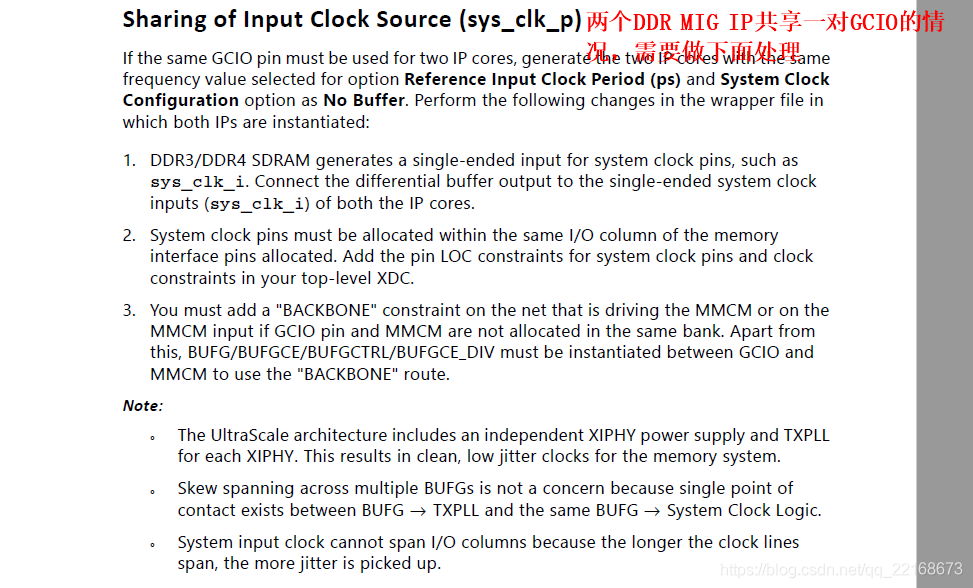

在ug575-ultrascale-pkg-pinout 文档里可以查看FPGA 的有哪些HP BANK，以及哪些HP BANK在相同列。需要注意，相同列的HP BANK 中的 DDR4 MIG才可以公用一个差分系统时钟SYS_CLK转成单端后提供给多个MIG。

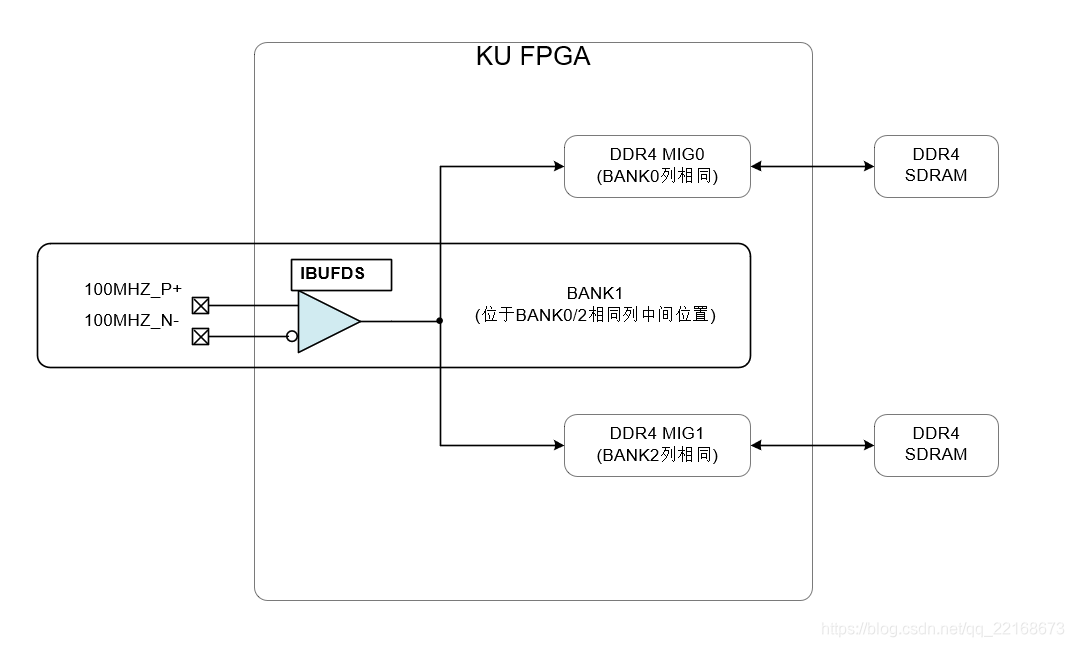

举例，若HP BANK 66-68，每个BANK中使用一个DDR4 MIG 来控制外部DDR4 SDRAM，则这三个MIG可以共用一个差分转单端的时钟作为SYS_CLK。
1.6 总结6
问题：由于APP_RDY可能会突然拉低，导致cmd_en有效，但下一拍APP_RDY已经拉低，会导致当前地址的读写访问没有被MIG接收。

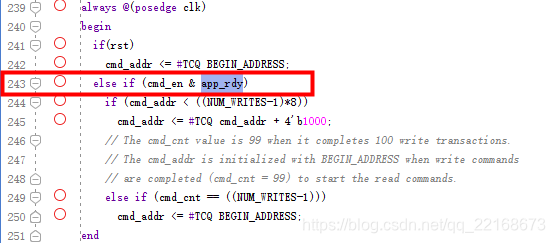

解决方式：参考example代码，cmd_en比APP_RDY晚一拍，在cmd_en & app_rdy同时有效时，再改变访问地址；同时，
1.7 总结7 关于DDR Burst=8
现象：向DDR SDRAM地址空间0-f写入数据0-f，从0地址回读8个数据为0-7，但从1地址回读8个数据也是0-7.也即 列地址bit0-bit2 起不到寻址作用。

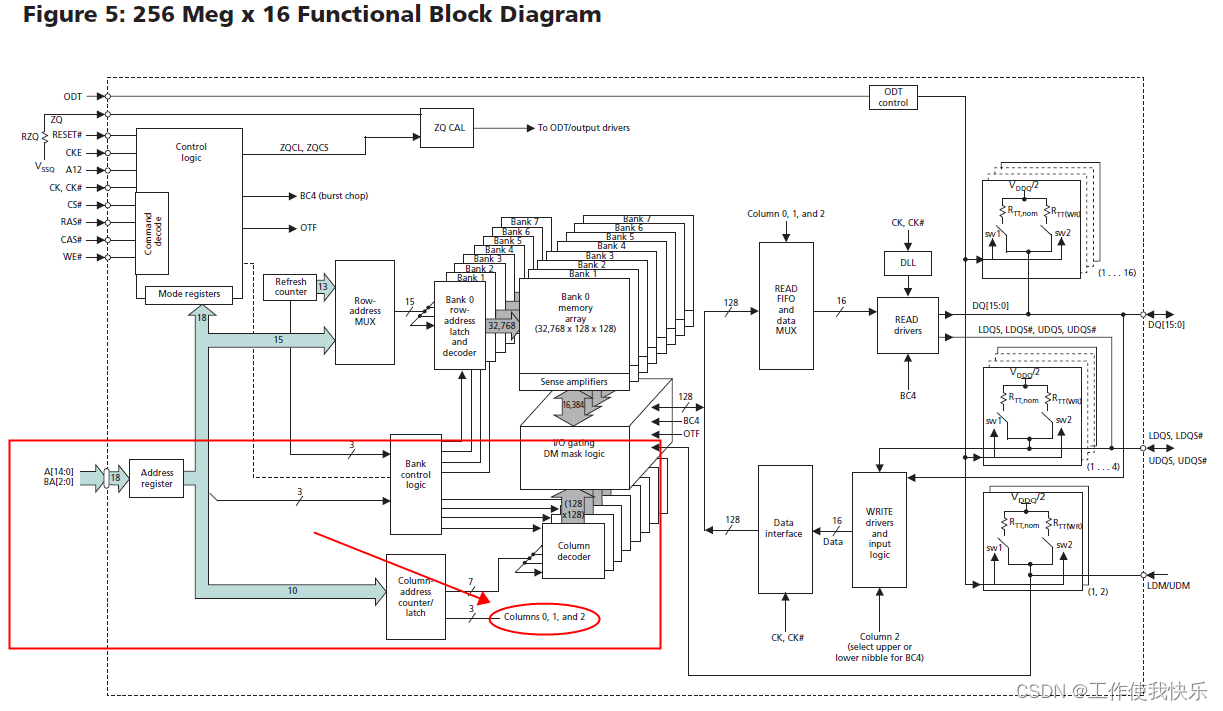

原理如下：DDR3/DDR4 关于Burst = 8 是类似原理。
首先是列地址bit0-bit2，是不用于DDR 寻址。
在JESD79-3规范中有如下的这个表格
Column Address的A2，A1，A0三位被用于Burst Order功能，并且A3也被用于Burst Type功能。由于一般情况，我们采用的都是顺序读写模式（即{A2,A1,A0}={0,0,0}），所以此时的A3的取值并无直接影响。
1.8 总结8 ：在下载程序成功后，显示MIG Invalid core。
可能原因：若工程路径比较深，下载文件在默认路径下也比较深，会显示下图所示的问题现象。
解决方式1：尝试将bit文件夹路径减少试试。
解决方式2: 有可能是给MIG的时钟存在问题，该时钟可能不存在。可以尝试使用MIG的PLL输出一个USR时钟，使用该时钟简单产生一个flag信号，使用ILA观察该FLAG信号的有无，从而确定MIG的时钟是否存在。
2、vivado工程文件夹结构
2.1、新建vivado工程时的文件夹结构

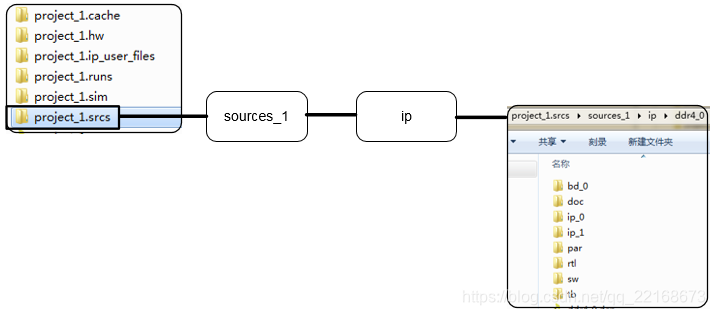

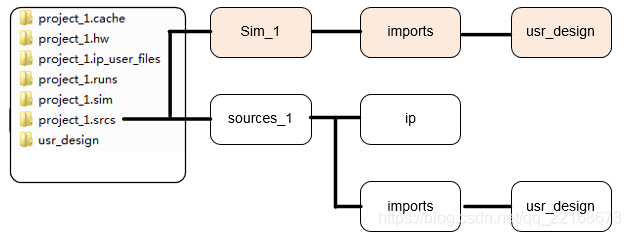

使用vivado软件，新建一个vivado工程时该软件会自动生成几个文件夹，在使用IP Catalog新建一个IP并添加入工程后，文件夹结构如下。
2.2、新建USR_DESIGN文件夹

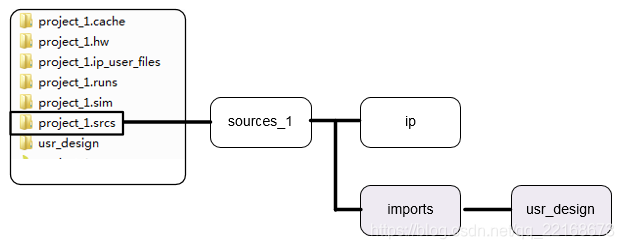

在工程文件夹根目录下，新建usr_design文件夹，用于存放该自己设计的该工程的.v文件，便于后期查找文件及修改。
将该文件夹里的文件添加入vivado工程中，此时vivado软件会自动将该usr_design文件夹复制到project_1.srcs-sources_1-imports文件路径下。
需要注意：在修改usr_design文件夹里的.v文件时，vivado工程里的对应.v文件代码并没有被修改。因为vivado软件直接显示的代码文件是存储在projet_1.srcs--sources_1--imports--usr_design文件夹里。
2.3、添加tb_top
tb_top.v文件存放在工程根目录下的usr_design文件夹里，将该文件添加到vivado工程里。之后，vivado软件会自动将该tb_top文件复制到project_1.srcs-sim_1-imports-usr_design文件夹里。
2.4、添加仿真模型

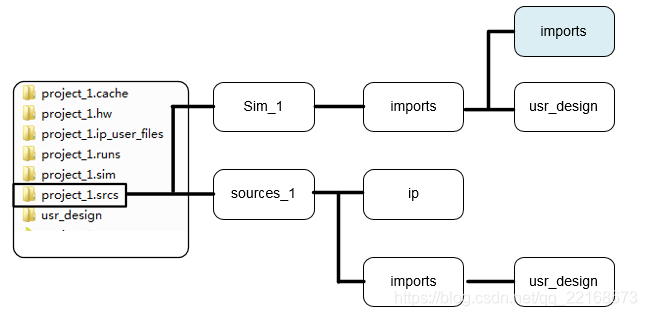

首先，点击被仿真的IP，open in example design，将example design工程文件夹里的imports文件夹 复制到sim_1-imports文件夹路径下。
example design工程文件夹里的imports文件夹里包含仿真模型所需的全部文件。

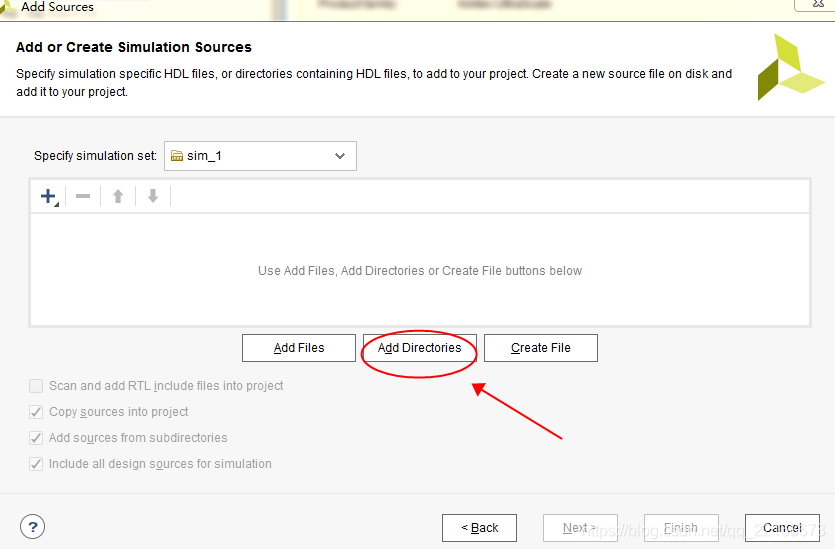

添加仿真模型的时候，选择添加文件夹，然后刷新工程。vivado软件会自动扫描该文件夹里的全部文件，识别出仿真模型。
3、DDR3仿真图
使用软件版本ISE14.7 FPGA型号K7325T 对DDR3 MIG IP的example工程在modelsim里进行仿真。
（1）打开modelsim，将modelsim工作路径切换到MIG IP SIM文件夹所在路径\ipcore_dir\ddrmig\example_design\sim
（2）Transcript界面输入do sim.do
（3）中断仿真，添加观察模块信号（sim_tb_top---u_ip_top---u_ddrmig）;
（4）Restart ，RUN 100ms，等待20分钟左右，可以看到仿真波形。

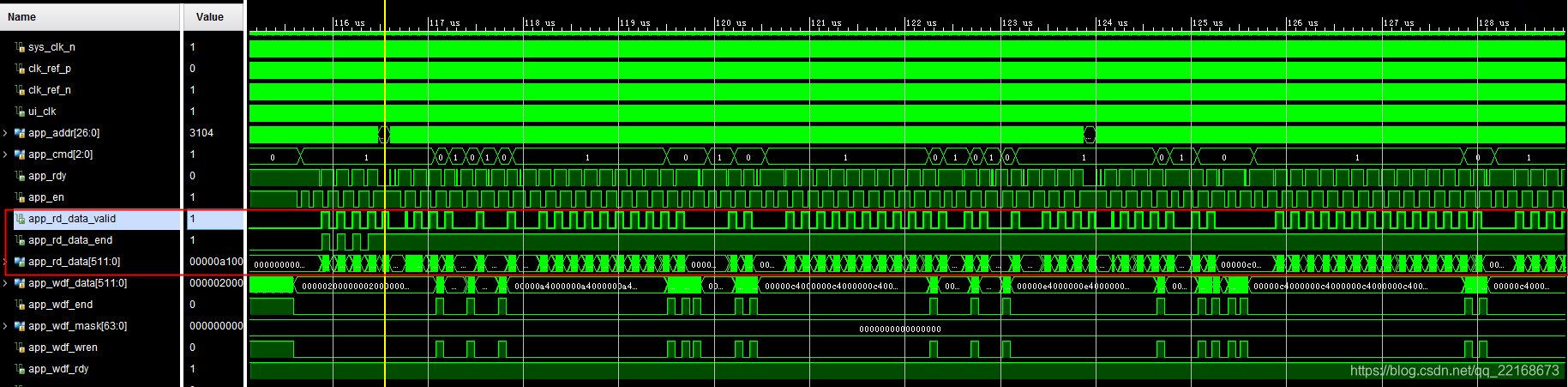

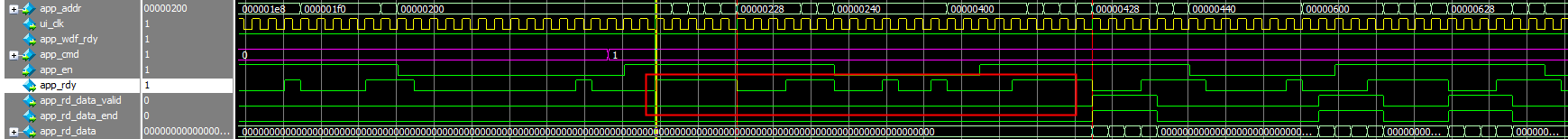

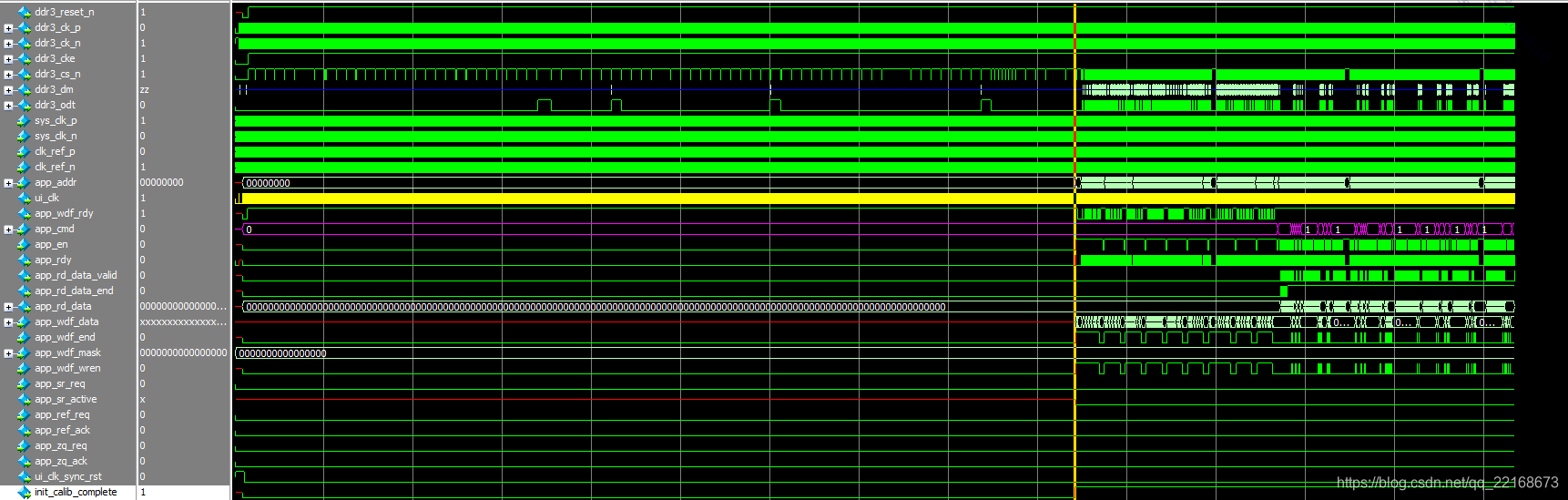

下图是使用vivado软件多K7325T DDR3 MIG IP example design工程进行仿真，可以看到MIG回读的数据并非是连续的。
上面modelsim以及vivado对DDR SDRAM仿真，MIG配置的是BANK ROW COL的顺序，该访问顺序导致上面的仿真波形回读数据不是连续的。
在FPGA MIG相同的配置下，仅修改为ROW COL BANK的默认顺序，回读数据波形就是连续的。
进一步分析：
可以对比进行DDR4 MIG IP example design进行仿真。
组1：MIG初始化完成之后，给MIG发连续的读请求，连续的访问地址app_addr[29:0]=0、8、16.....，MIG配置为BANK ROW COL的顺序
组2：MIG初始化完成之后，给MIG发连续的读请求，连续的访问地址app_addr[29:0]=0、8、16.....，MIG配置为ROW COL BANK 的默认顺序
组3：MIG初始化完成之后，给MIG发连续的读请求，连续的访问地址app_addr[29:0]恒为0、0、0.....，MIG配置为BANK ROW COL的顺序
组4：MIG初始化完成之后，给MIG发连续的读请求，连续的访问地址app_addr[29:0]恒为0、0、0.....，MIG配置为ROW COL BANK 的默认顺序
对比两组回读数据，可以发现组2回读的数据是连续的，组1、组3、组4回读数据也是不连续的。
说明：建议遵守Xilinx 推荐的MIG默认设置BANK ROW COL的顺序，app_addr[29:0]的寻址按从0到最大深度值即可。至于哪一种(BANK/ROW/COL)排列方式、DDR SDRAM传输数据效率最高，这里没有结论。
4、板卡测试

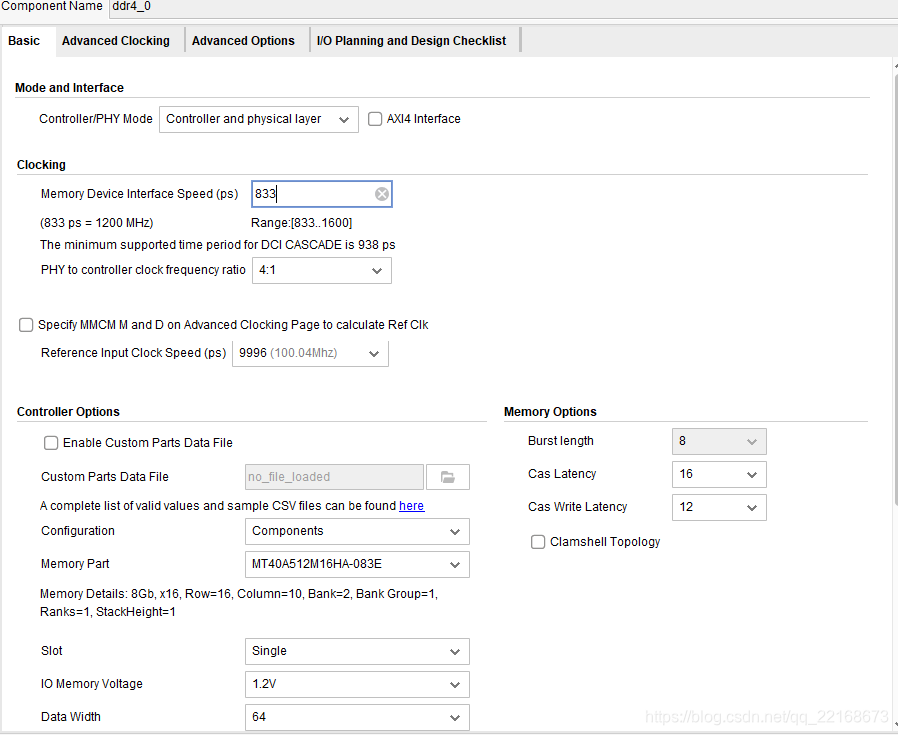

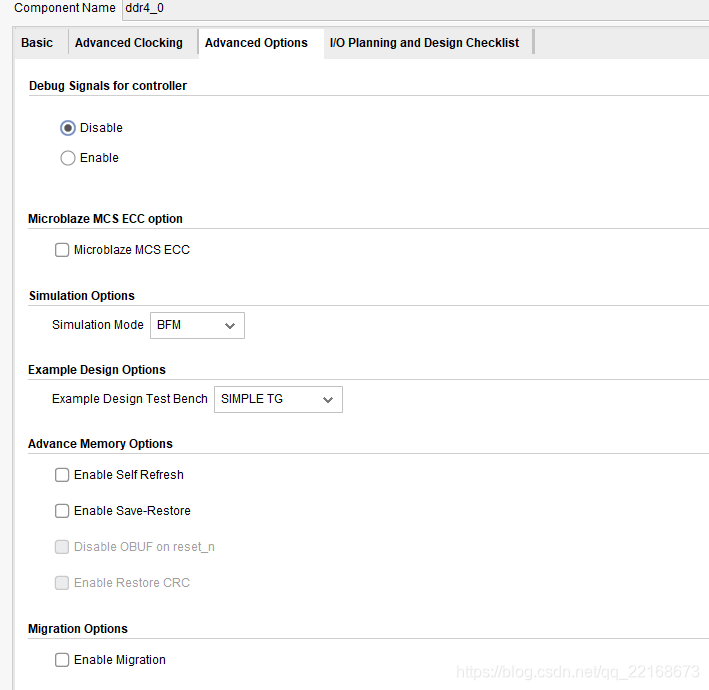

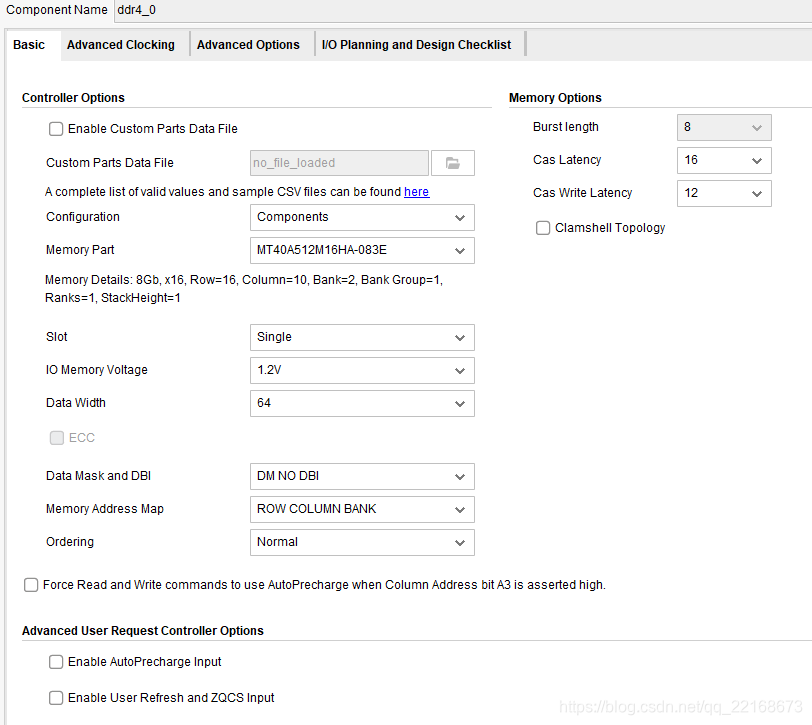

4.1、DDR4 MIG配置

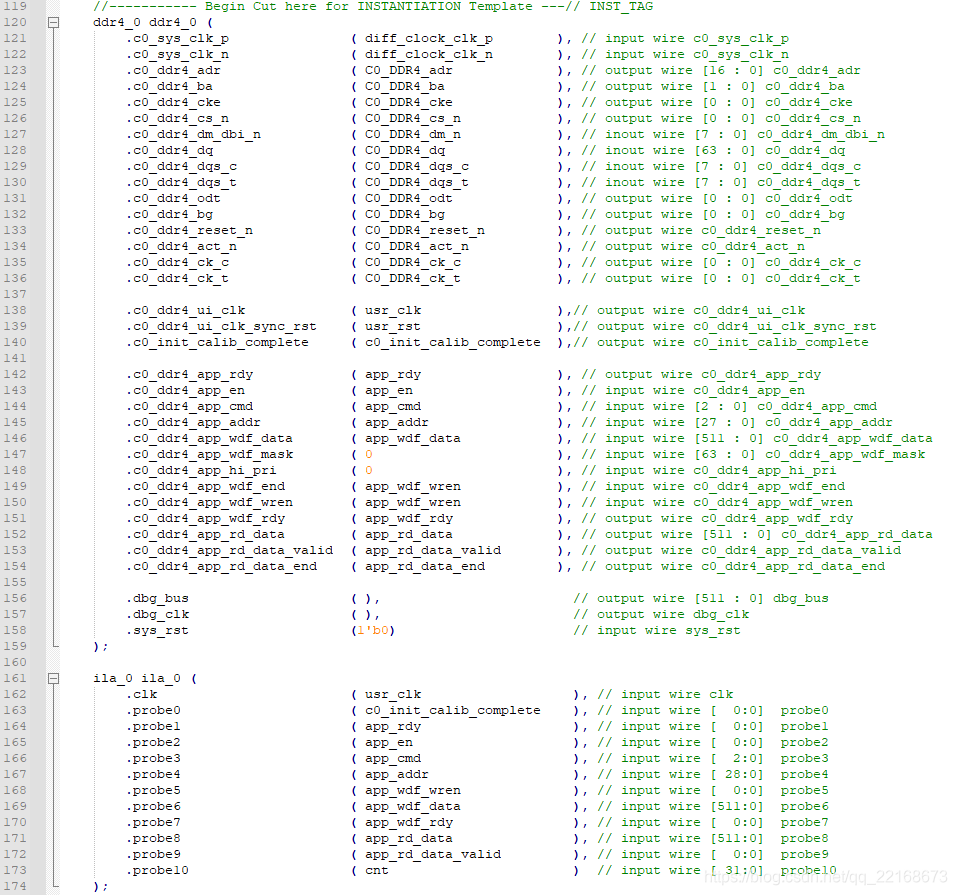

4.2、MIG实例化
4.3、DDR4读写测试
核心思想：
（1）用状态机实现对DDR4 SDRAM的循环读写访问，便于使用ila观察波形。
在IDLE状态下，检测 c0_init_calib_complete & app_rdy & app_wdf_rdy 信号是否为1，若满足条件进入WR_DDR状态。
若不满足 c0_init_calib_complete & app_rdy & app_wdf_rdy条件就读写访问DDR4 SDRAM，会引起几个问题。现象是：程序下载入FPGA后，vivado提示MIG status：CAL FAIL.或者app_wdf_rdy出现恒0情况，或者app_rd_data与app_rd_data_valid出现差1拍的关系。
（2）在WR_DDR状态下，检测 app_rdy & app_wdf_rdy 是否为1.若满足条件，执行DDR4 SDRAM写访问功能，可以指定写访问数据个数。给SDRAM发app_en/app_cmd/app_addr/app_wdf_wren/app_wdf_data。
（3）在RD_DDR状态下，检测 app_rdy 是否为1.若满足条件，执行DDR4 SDRAM读访问功能。
（4）在其他状态下，app_en/app_wdf_wren，以及相关计数器为0.

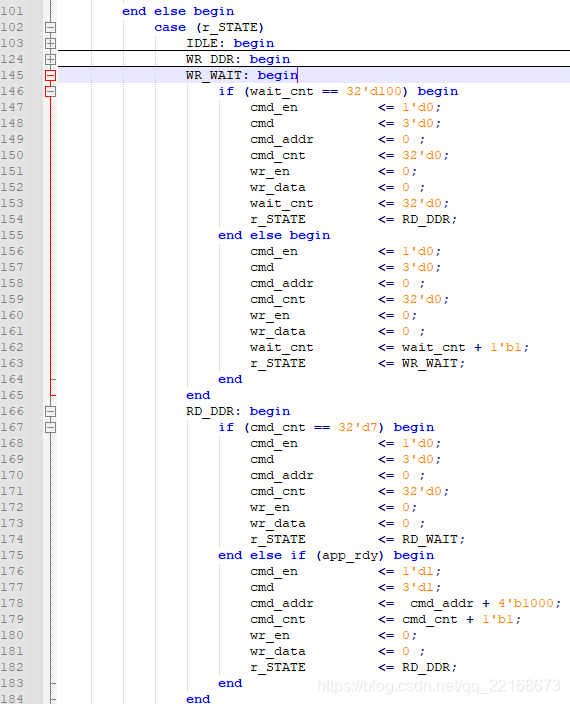

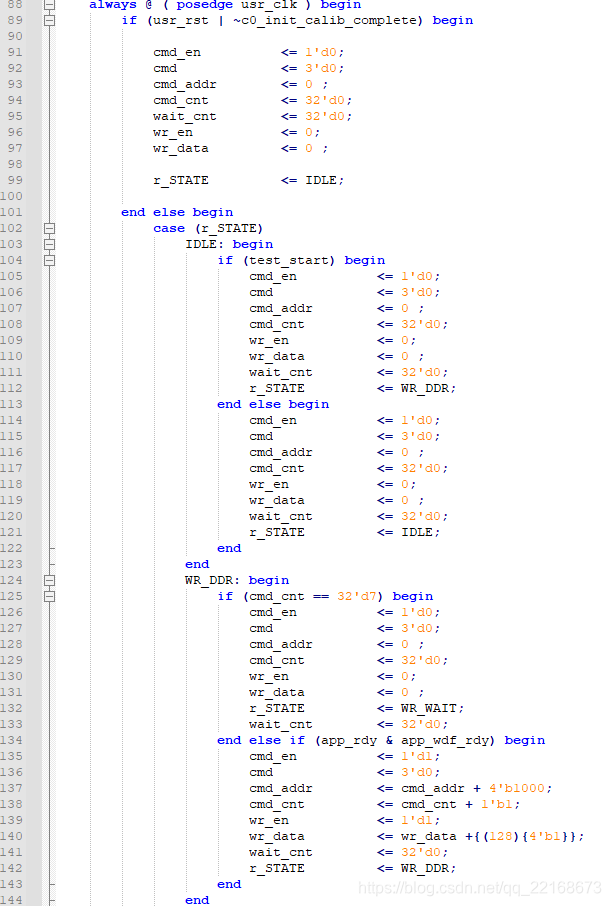

测试代码示例：
