工程文件参考——STM32+HAL+SPI+CRC主从机通讯

---

前言

关于如何简单的写一个稳定的SPI主从机通讯，思路很简单
1、SPI高速传输的时候很容易出现错位之类的问题，CRC的校验首先是必要的。在STM32中SPI使用DMA通讯可以自动执行CRC的校验，只需要在CubeMX设置SPI的CRC和DMA
2、从机的NSS用硬件模式不是很好用，使用外部中断可以提供更多灵活的编写方式
3、有个很坑的点，如果中间出现断连等问题，很容易出现数据错位，而且错了一次会一直错下去，所以检测到CRC错误后要自己将SPI模块的时钟重置

20250107更新，我终于改出一版完全可用的多主从机方案了，总结以下
关于从机
1、Normal的DMA方案可以让整个程序变得更加简单，且circular模式不支持CRC循环
2、CRC是必须的，SPI通讯中出现传输错误是非常致命的
3、硬件NSS用起来不错，很值得使用
4、核心的回调使用HAL_SPI_TxRxCpltCallback和HAL_SPI_ErrorCallback，可以处理掉所有问题

---

CubeMX设置

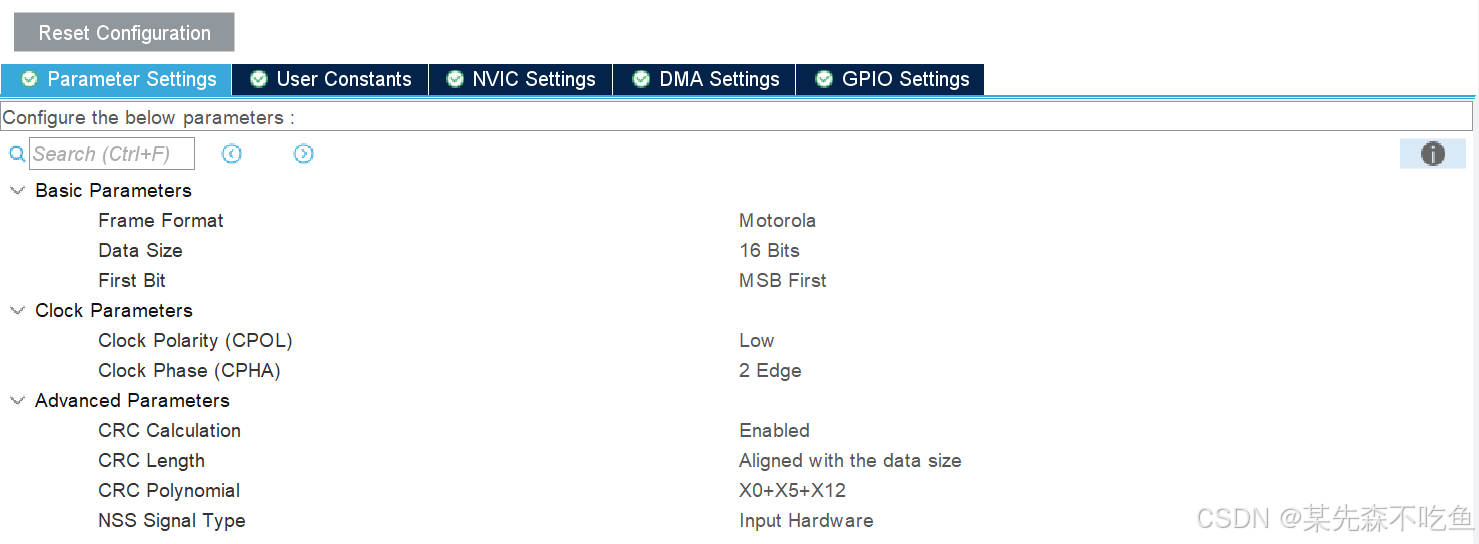

SPI设置

推荐勾选CRC和硬件的NSS，CRC校验方式要和主机相同

这里Mode非常不推荐使用Circular，官方文件里明确写了Circular模式不支持CRC，不带CRC校验很难避免传输错误
我选的16bit传输，具体可以根据自己的硬件需求再改

SPI从机代码

放在哪里都行

//数据接收处理
void HAL_SPI_TxRxCpltCallback(SPI_HandleTypeDef *hspi)
{
	if (hspi == &hspi1)
	{
		if(HAL_SPI_GetError(&hspi1) == HAL_SPI_ERROR_NONE)//我个人觉得这个也不是很需要
		{
			memcpy(tgt_buf, spi1_rx_buf, 8);
			HAL_SPI_TransmitReceive_DMA(&hspi1, (uint8_t*)spi1_tx_buf, (uint8_t*)spi1_rx_buf, 4);//开了normal所以要重新开启
		}

	}
}

//通讯错误处理
void HAL_SPI_ErrorCallback(SPI_HandleTypeDef *hspi)
{
	if (hspi == &hspi1)
	{
		HAL_SPI_DeInit(&hspi1);
		HAL_SPI_Init(&hspi1);
		HAL_SPI_TransmitReceive_DMA(&hspi1, (uint8_t*)spi1_tx_buf, (uint8_t*)spi1_rx_buf, 4);
	}
}

//系统初始化之后记得增加一句
HAL_SPI_TransmitReceive_DMA(&hspi1, (uint8_t*)spi1_tx_buf, (uint8_t*)spi1_rx_buf, 4);

SPI主机代码

主机直接定时跑就够了

HAL_GPIO_WritePin(GPIOX, GPIO_PIN_X, GPIO_PIN_RESET);
HAL_SPI_TransmitReceive_DMA(&hspi1, (uint8_t*)spi1_tx_buf, (uint8_t*)spi1_rx_buf, 4);
HAL_GPIO_WritePin(GPIOX, GPIO_PIN_X, GPIO_PIN_SET);

CRC校验会自动在DMA传输完后自动再传输

总结讨论

网上讨论关于SPI从机的方案有很多，实测很多使用方法都有些问题

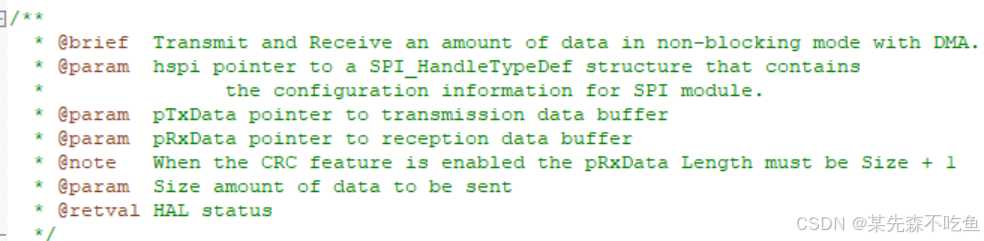

1、关于CRC是否需要让size+1，原文这里写的是pRxData要size+1，我个人理解是说Rx的缓冲区要比预期的大1，而不是说最后的size要写5。实际测试的时候，如果主机发4，从机接5，最后一位接到的是CRC的校验值，并且SPI模块自动的CRC会出错，所以我个人倾向是数据传输多少size就写多少
多次测试主机也是，比如你计划发送4，DMA传输中CRC会自动在第四位之后发送

此外关于pRxData是否需要+1我觉得比较可疑，实机运行过程中并不会观察到pRxData第五位内容的变化，保险起见可以在创建缓冲区的时候设计大一点

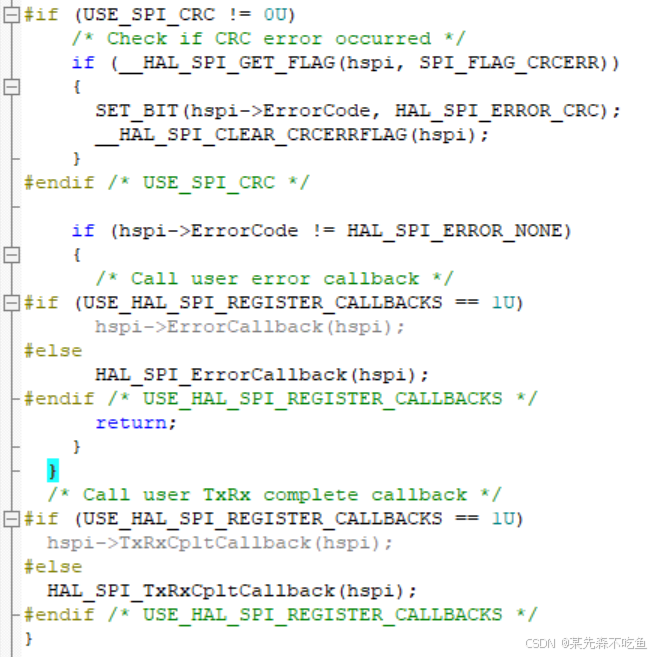

2、关于HAL_SPI_TxRxCpltCallback和HAL_SPI_ErrorCallback的回调触发，根据stm32g0xx_hal_spi.c文件中，任何通讯中的错误都会触发HAL_SPI_ErrorCallback，而只要触发HAL_SPI_ErrorCallback就不会触发HAL_SPI_TxRxCpltCallback，所以我个人觉得在HAL_SPI_TxRxCpltCallback中拿到的pRxData应该就是完全正确的，其实也并不需要额外检测下是否有通讯错误（包括CRC也会在其中校验出）。
另外关于关于通讯出错也是件相当胃疼的事情，在之前的测试中，通讯时序错位等等等都会导致通讯出问题，而且就像很多博主所说的连着后边的通讯统一错位（类似于3412的循环错误）。目前测试在使用硬件NSS方案中，在回调HAL_SPI_ErrorCallback的时候对spi模块进行重新初始化
我暂时没遇到时序错位的情况，如果有，可以重置下时钟

	__HAL_RCC_SPI1_FORCE_RESET();
	__HAL_RCC_SPI1_RELEASE_RESET();

3、实测过程中，在不使用硬件NSS的时候，多从机相互之间干扰也很严重，所以我推测使用软件NSS会导致非片选阶段NSS也会触发SPI的DMA通讯继续，后来使用硬件NSS就没这个问题了。

4、如果使用CRC校验的话，注意DMA别选circular，这俩是冲突的，没了CRC通讯非常容易跑飞，更建议在每次通讯完成后手动再设计新的传输
