CANoe.Diva诊断自动化测试

这篇文章主要简单演示如何通过CANoe.Diva进行UDS诊断自动化测试。演示使用的CANoe工程和CDD文件都是Diva自带的Demo工程

提示：Diva工程是根据诊断CDD文件自动生成的，如果CDD文件有错误可能会影响到Diva工程的生成以及测试结果的判断

1.创建Diva工程并配置

打开Diva软件后，点击File就可以创建新工程或者加载已有的Diva工程

Create New Project

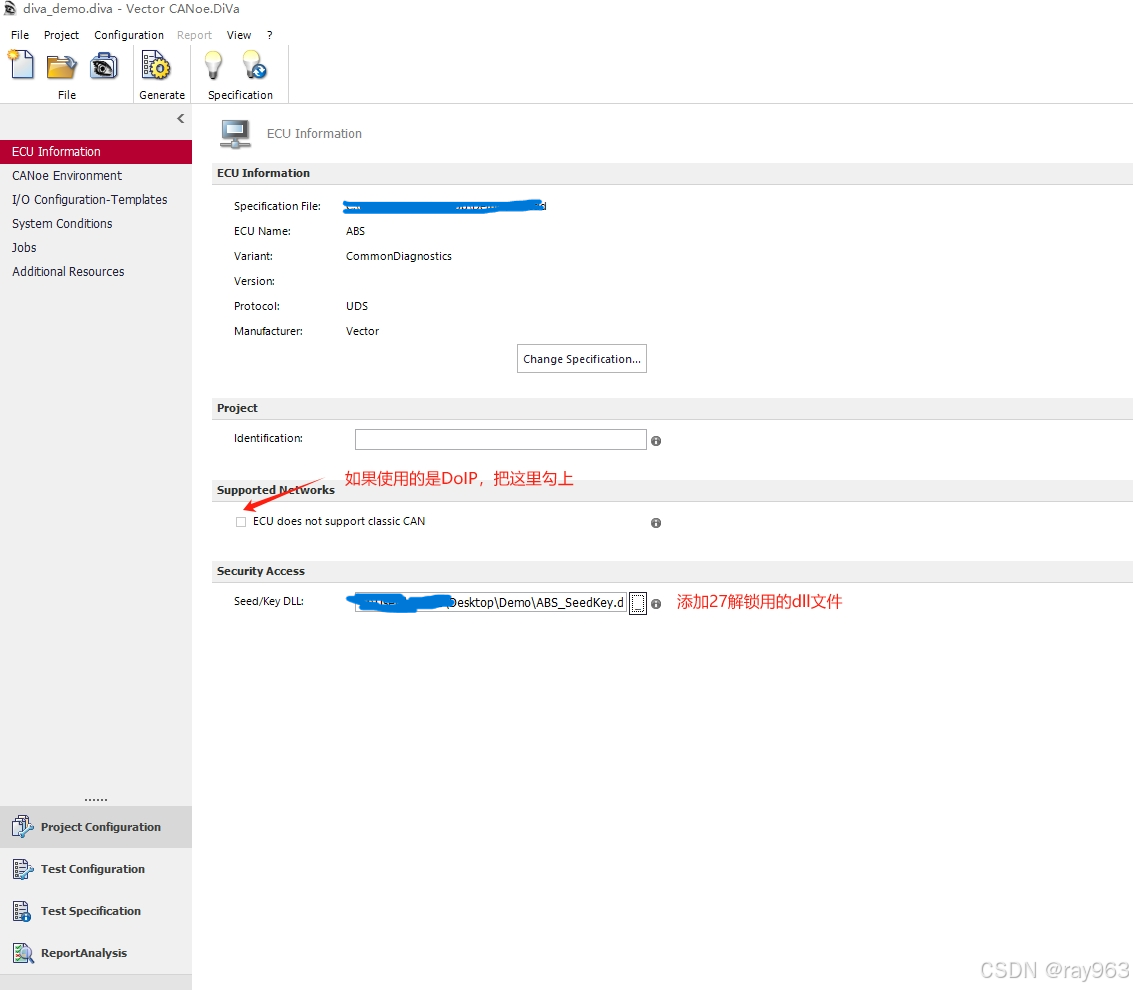

工程创建完成后会切换到下面界面，如果ECU采用Doip通讯就要勾选ECU does not support classic CAN，Seed/Key DLL必须添加，否则没办法进行security解锁
ECU information

2.Test工程配置

以下几步的Test Configure主要配置的是测试的范围和深度，根据需要填写即可

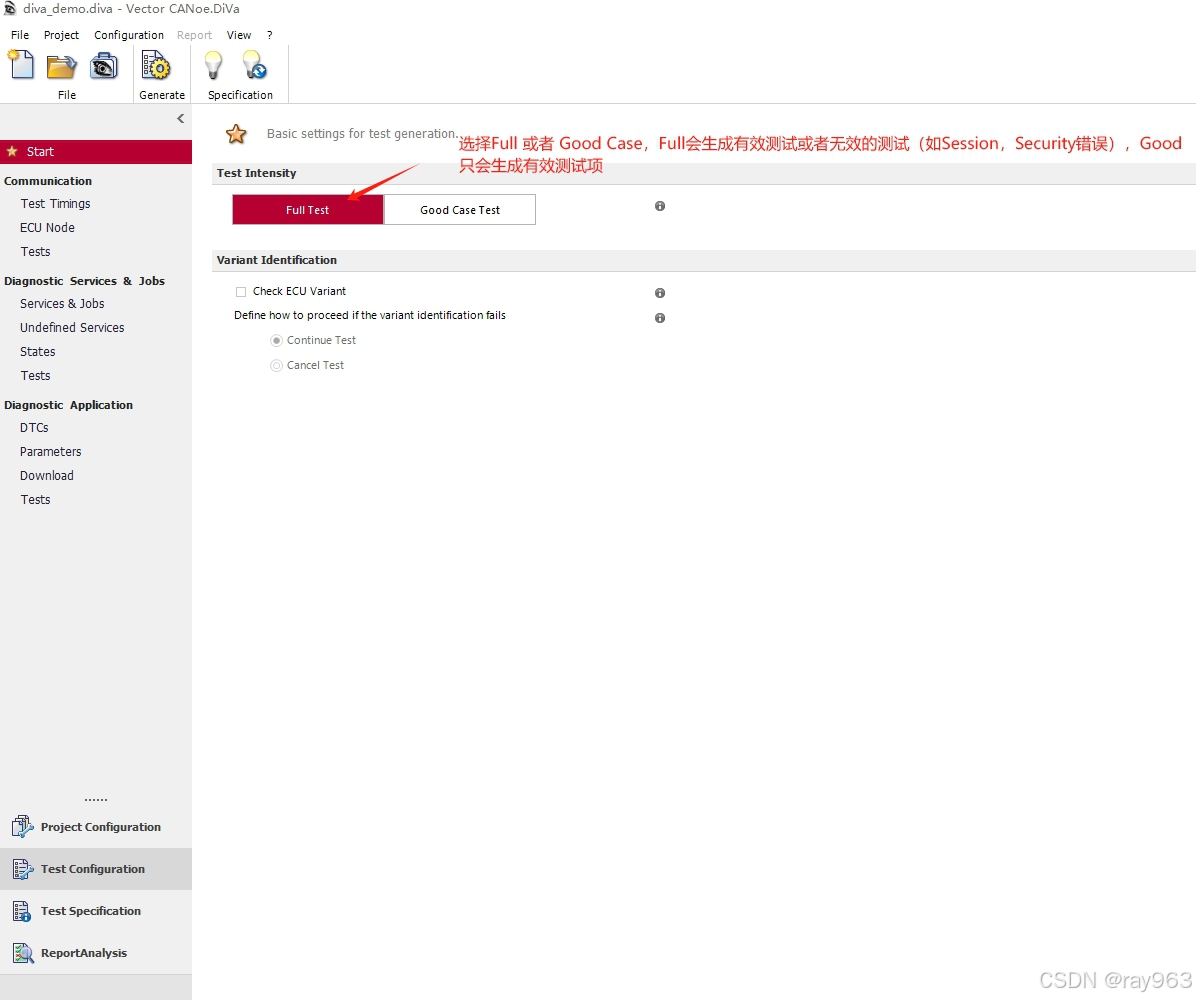

Test Configuration Start

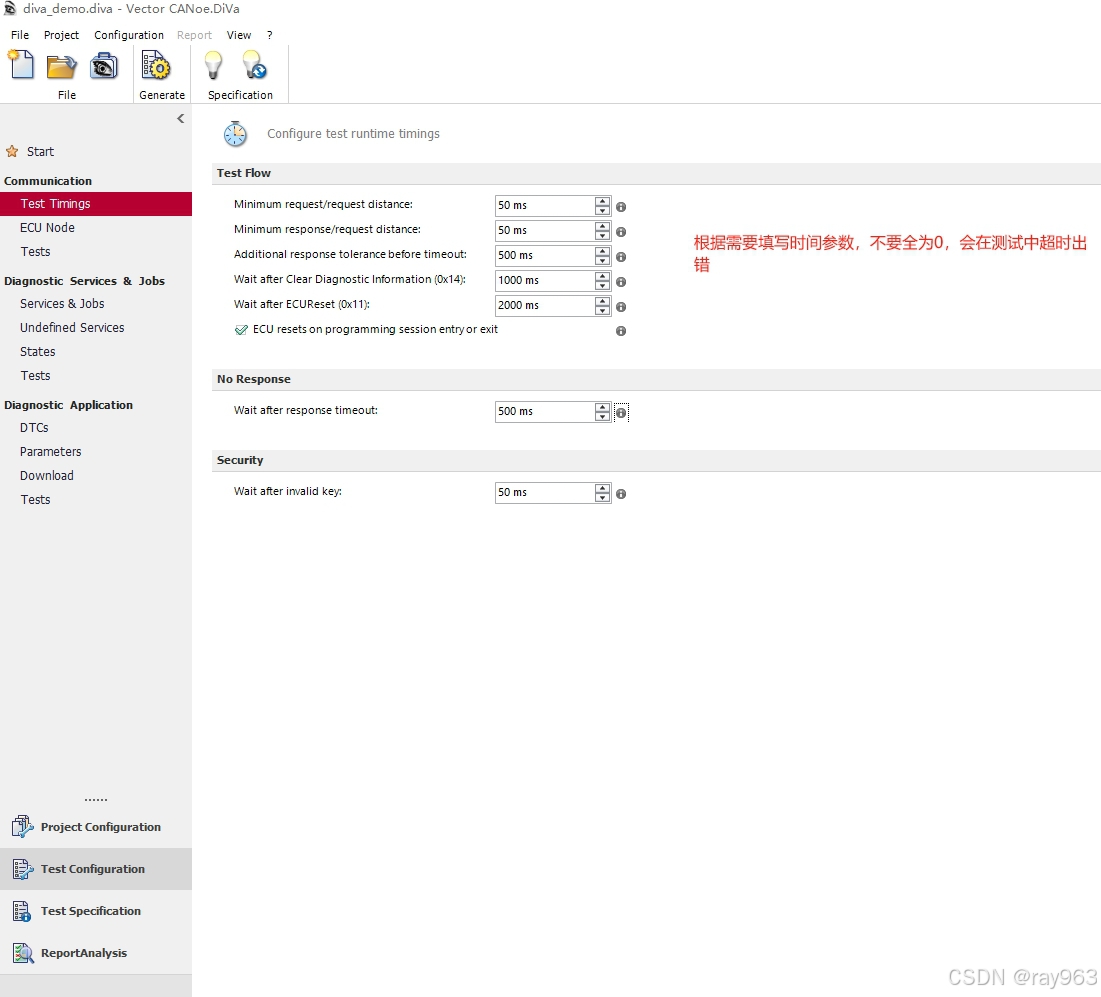

Test Configuration Timing

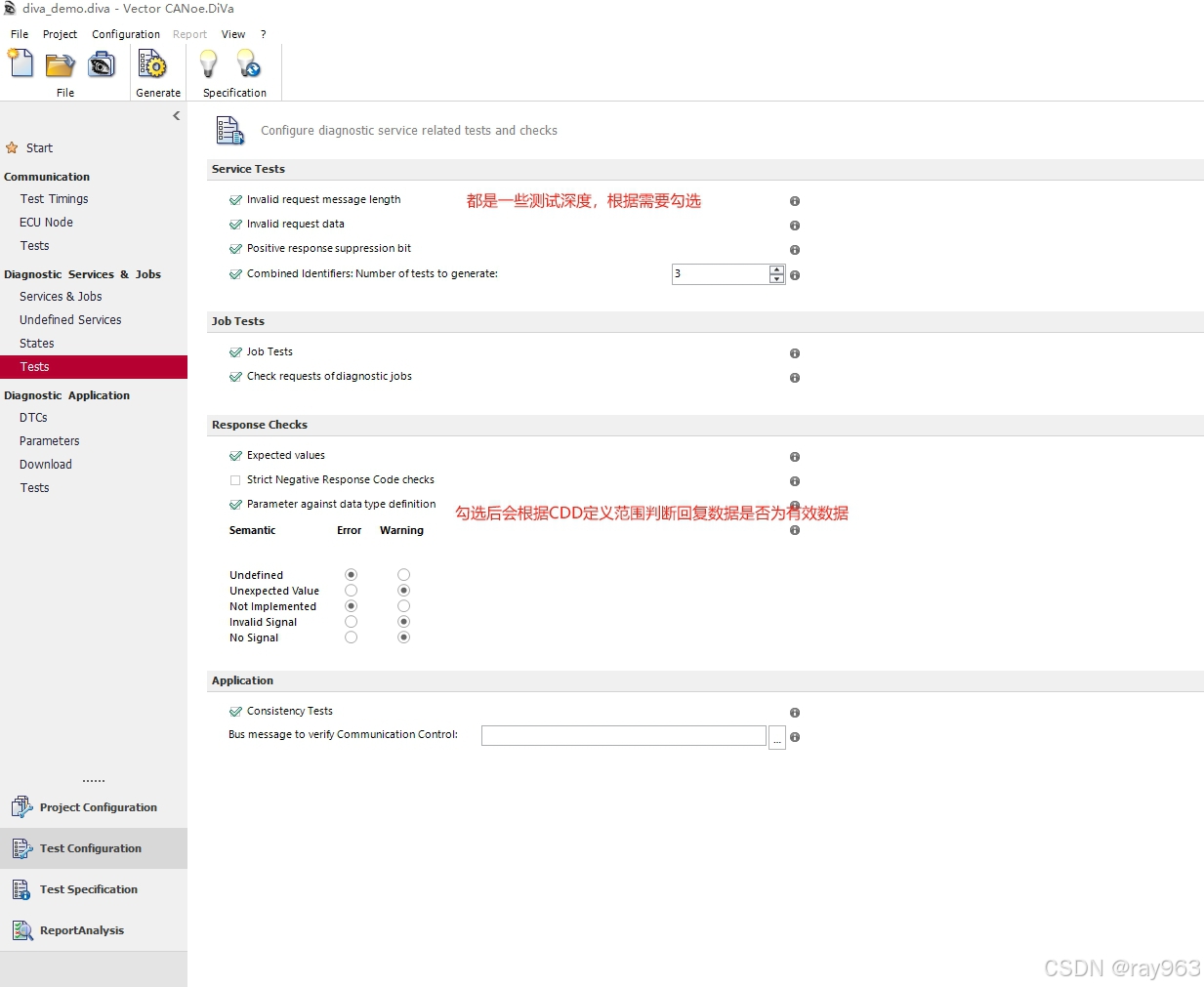

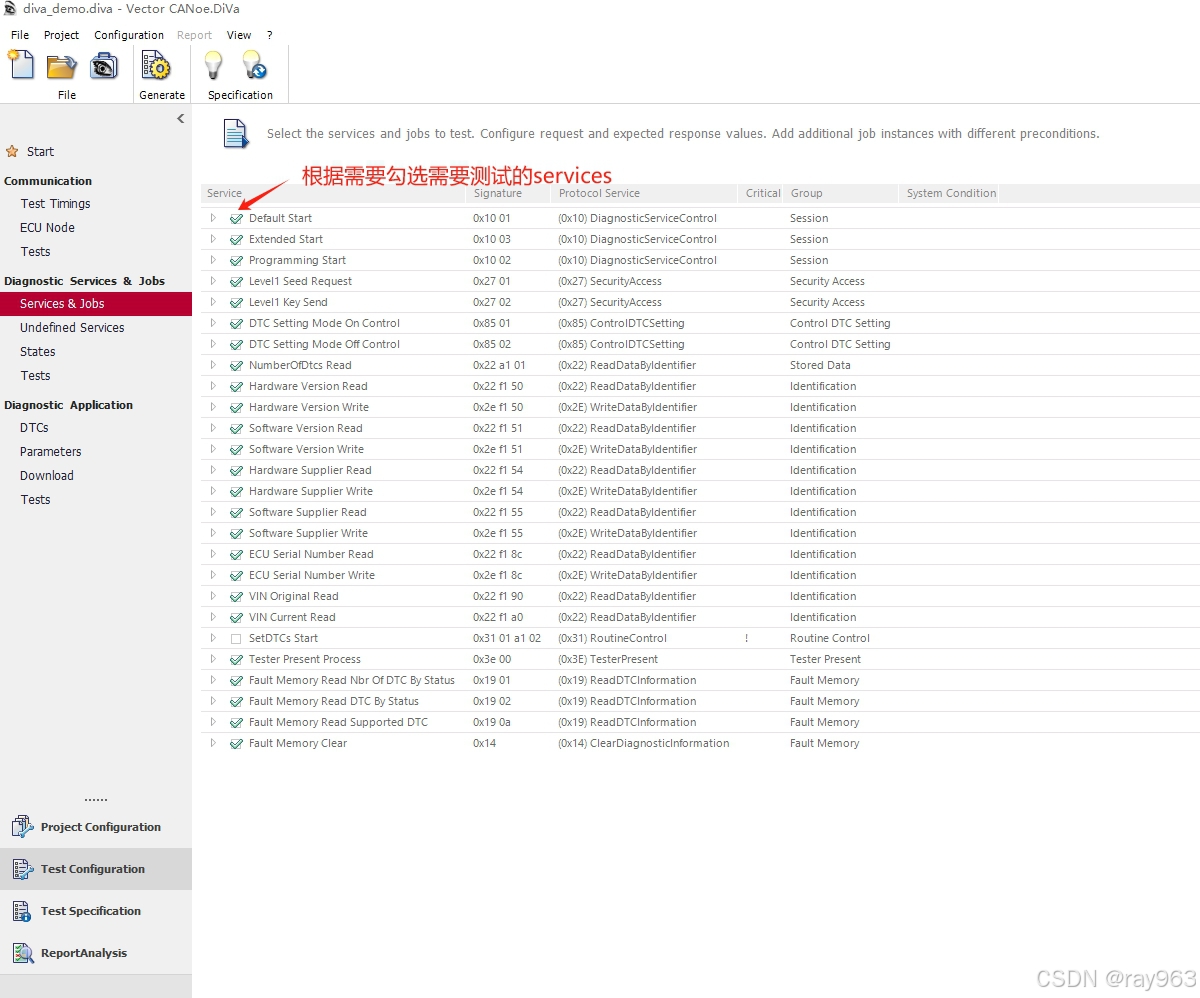

Test Configuration Services

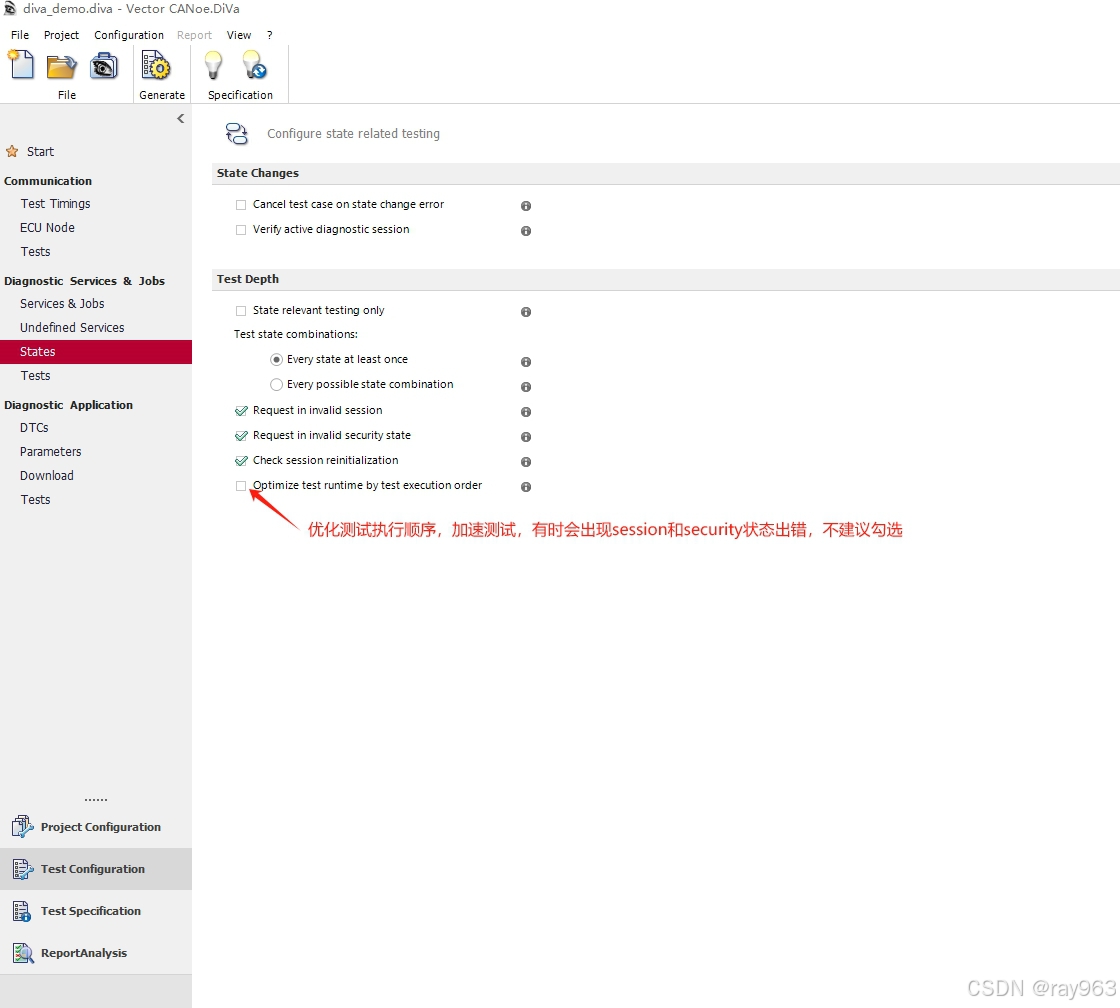

Test Configuration State

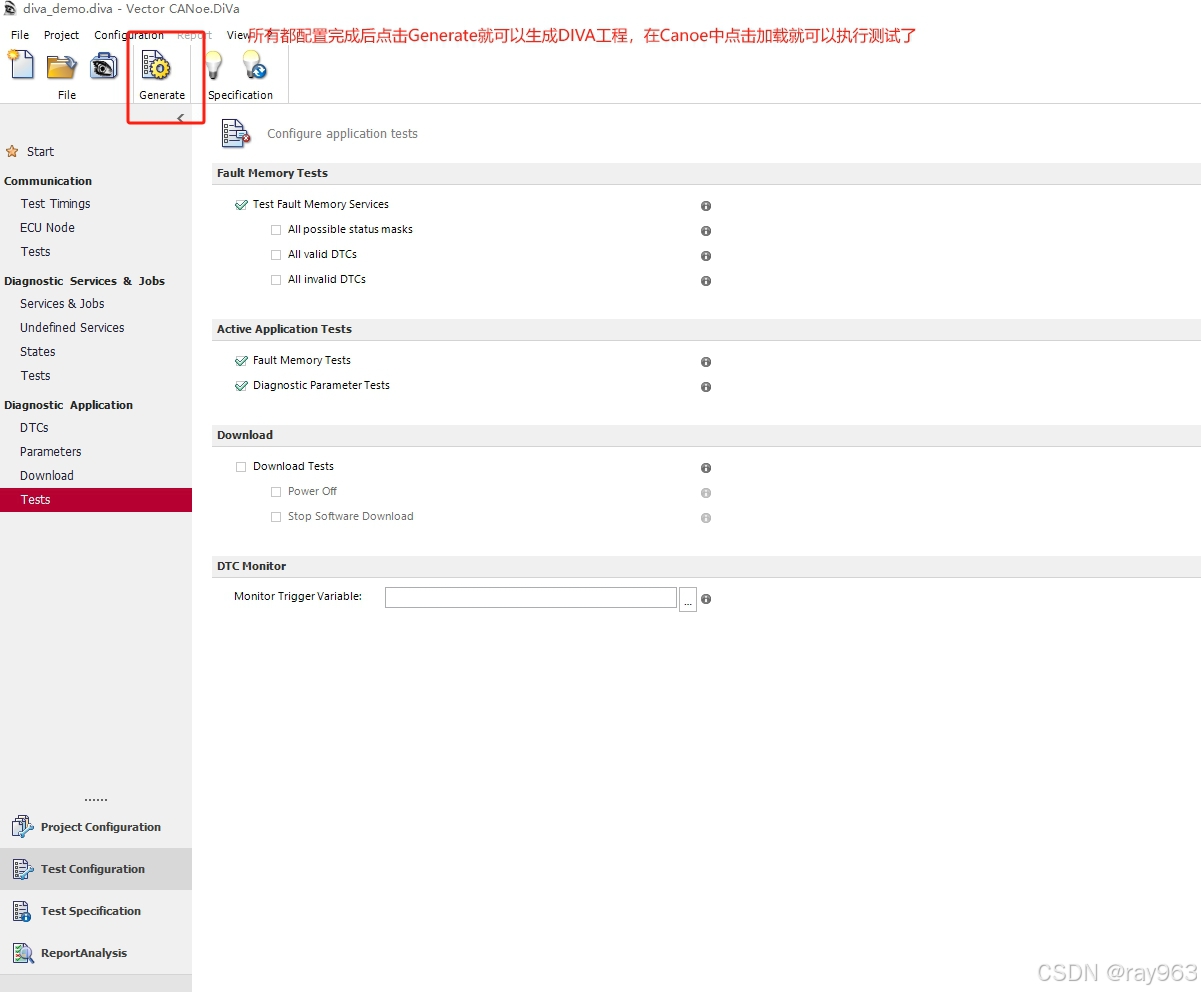

Test Configuration Test
以上都填写完成后，就可以点击Generate按钮，生成Diva测试项，如果CDD定义较复杂，这一步可能要执行一段时间
Generate

3. 查看生成的测试项

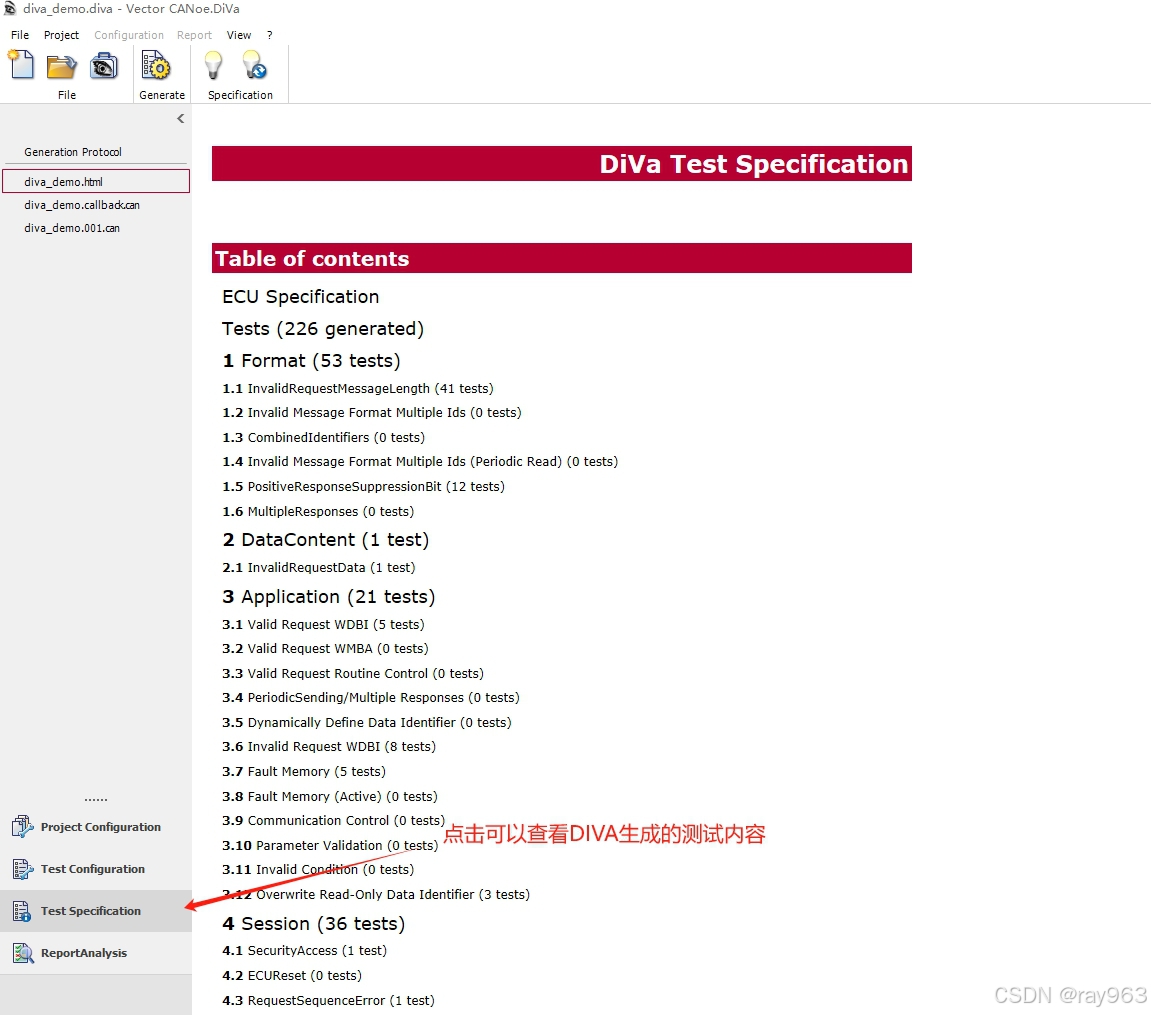

点击Test Specification查看Diva的测试项，这里显示了生成的Diva测试项的数目，分类等，并且会简单介绍每一类的测试是怎么进行的
Test Specification

4.CANoe中加载测试并执行

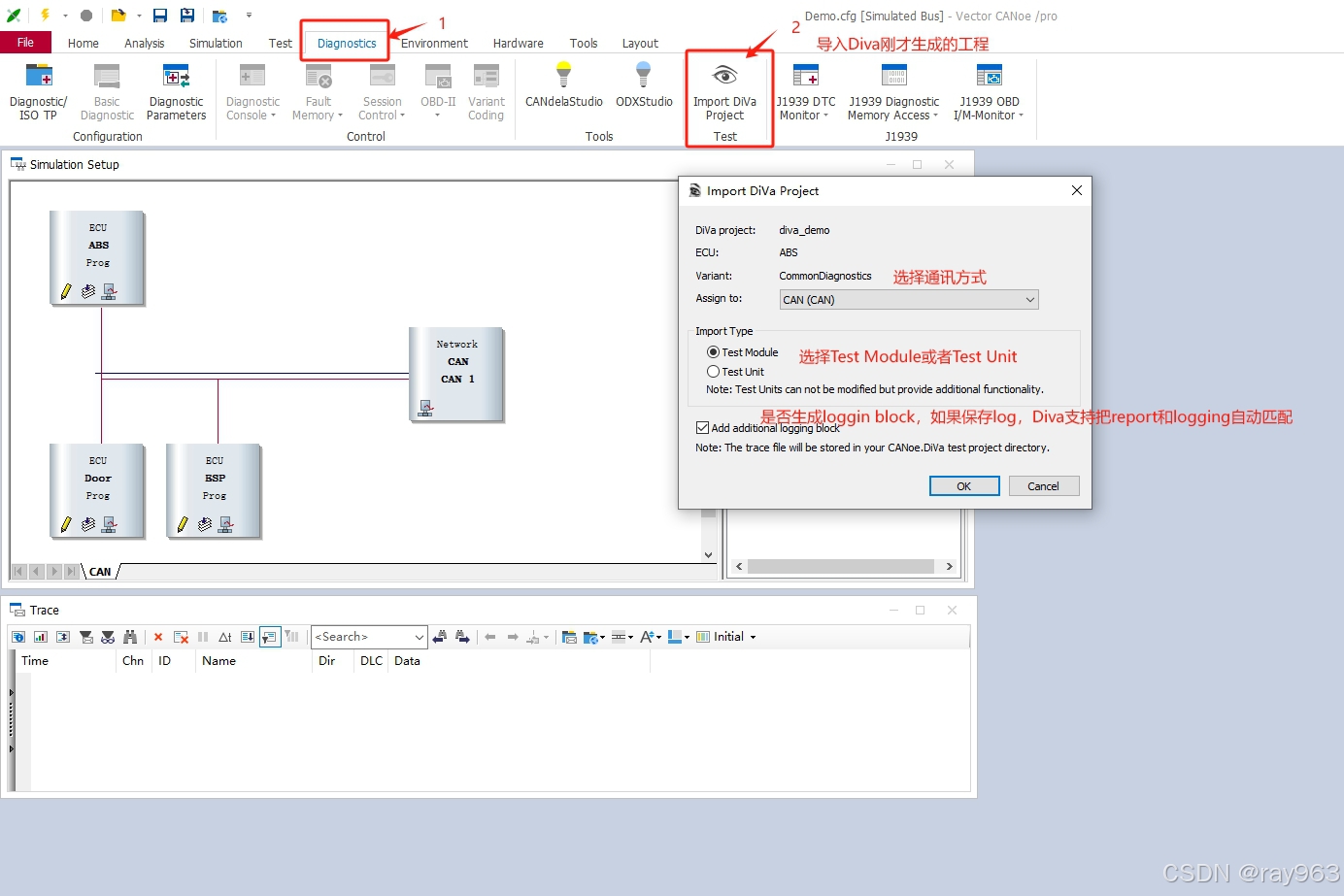

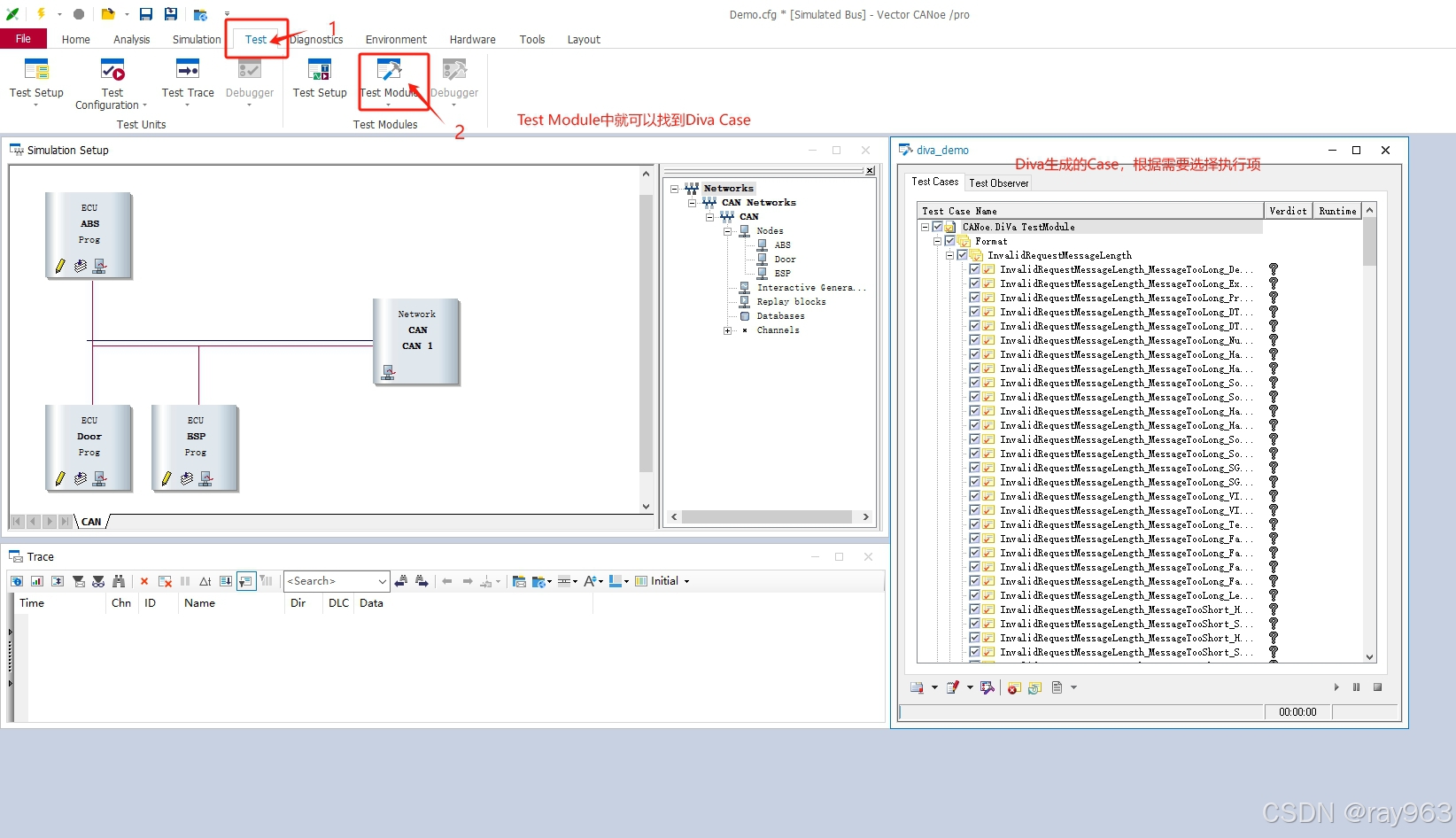

确定Diva测试内容无误后，就可以导入到CANoe中执行了。与其他的CANoe Test类似，可以选择导入类型为Test Module或者Test Unit。这里选择导入为Test Module，接下来按照Test Module测试方式运行即可
CAN import Diva project
Test Case

5.分析Report

除了在Test Module中直接查看测试Report外，Diva还提供了更加方便的report分析功能。可以对Service，或者对fail项进行分类分析。
report1

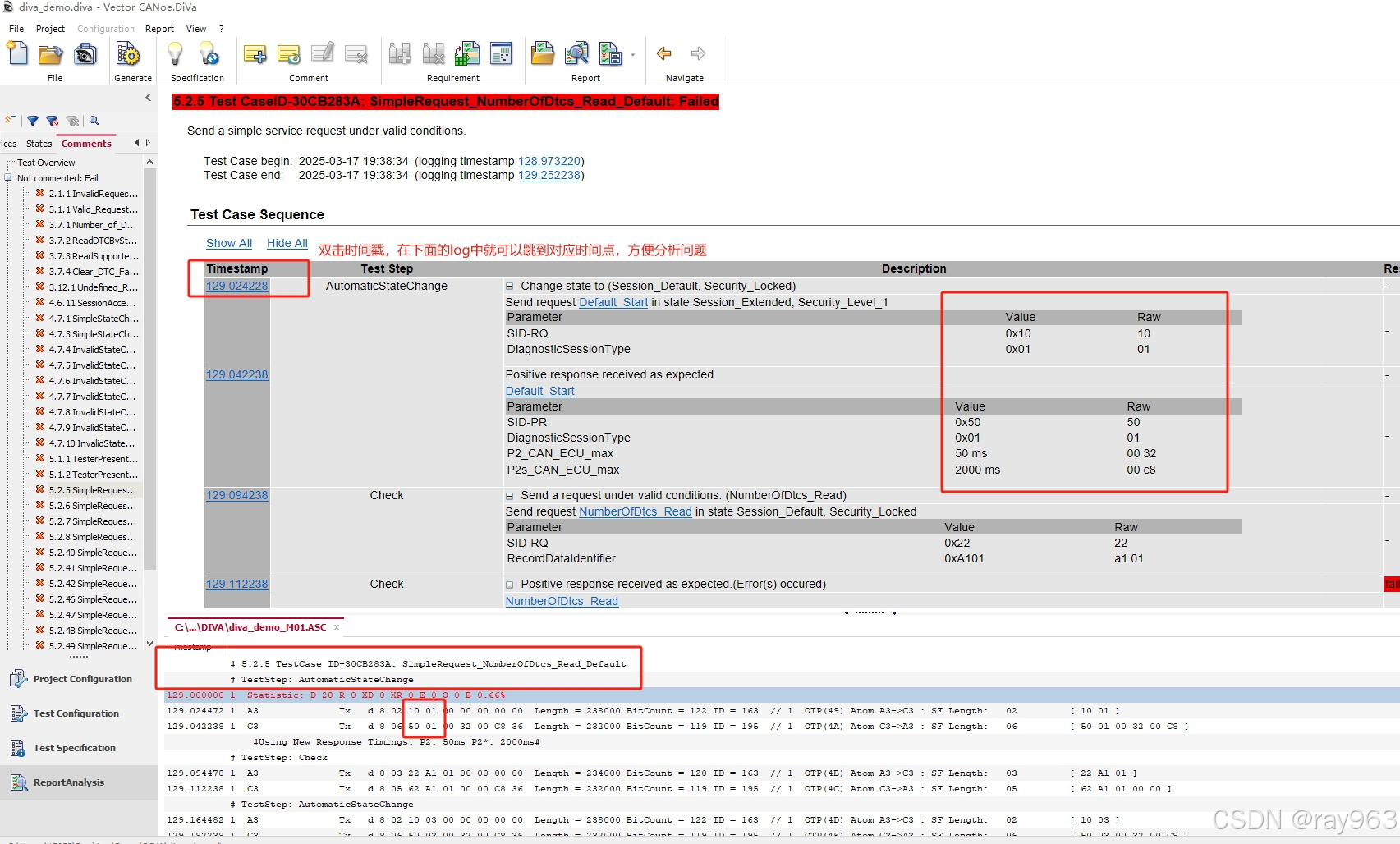

Diva还支持点击report自动跳转到对应的log，要使用该功能首先要在测试中保存测试log
report2
