CT-ICP

欢迎访问我的博客首页。

---

1. 引言

---

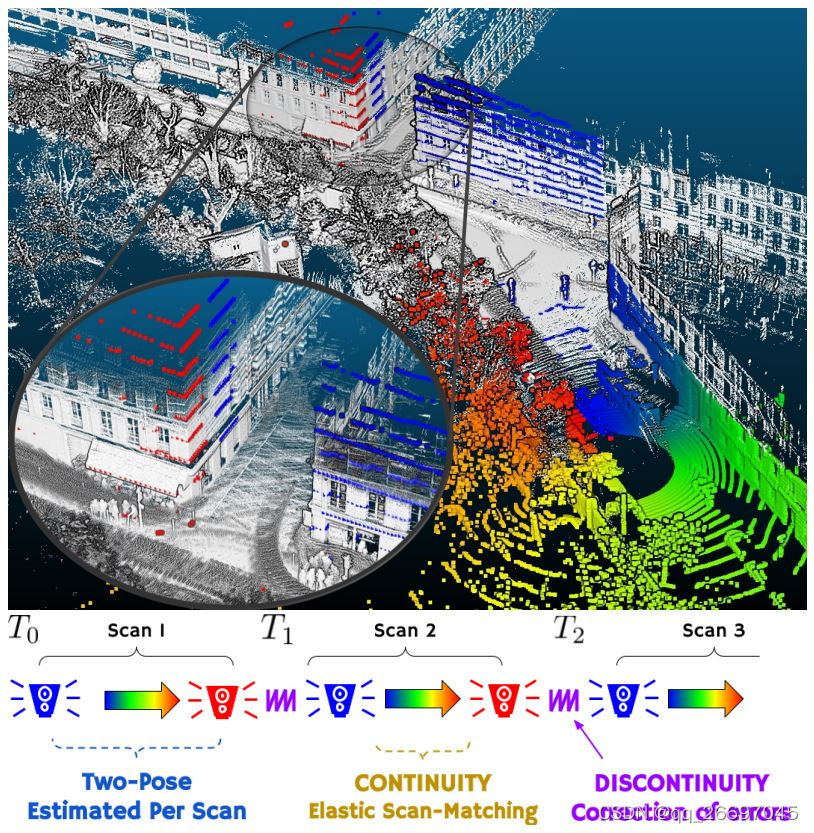

  图 1 的上部是一幅图像，下部是一个示意图。上部的图像是地图点和一个扫描采集到的关键点。地图点是白色的，关键点是彩色的。如示意图中箭头的渐变色所示，蓝色代表时间戳最久的关键点，红色代表时间戳最新的关键点。

  图 1 的下部是 CT-ICP 的位姿连续性理论示意图。第一次扫描从 $T_0$ 时刻开始到 $T_1$ 时刻结束，每次扫描的这两个开始位姿和结束位姿都是需要估计的。 第二次扫描从 $T_1$ 时刻开始到 $T_2$ 时刻结束。$T_1$ 时刻和 $T_2$ 时刻之间的位姿是连续的，可以使用插值求出。第三次扫描从 $T_2$ 时刻开始。为了校正误差，CT-ICP 认为第二次扫描的结束位姿与第三次扫描的开始位姿不相等，即 $T_2$ 时刻的位姿是不连续的。

  位姿连续性理论用于做运动补偿。假设 $T_1$ 时刻传感器的位姿是 $pos{e}_1$，$T_2$ 时刻传感器的位姿是 $pos{e}_2$。在匀速运动的情况下，$T_1$ 和 $T_2$ 之间的某个时刻 $T_{1.x}$ 的位姿就可以使用球面线性插值求得。

$$图1$$

  CT-ICP 的主要贡献有：

1. 提出位姿连续性理论。
2. 使用稀疏的体素结构存储基于稠密点云的局部地图，达到实时处理速度。
3. 在 7 个高频运动驾驶场景数据集上实验，所有代码开源。
4. 提出一个快速的回环检测方法，还实现了位姿图后端，构成一个完整的 SLAM。这些整合在 pyLiDAR-SLAM 中。pyLiDAR-SLAM 和 CT-ICP 是同一个人在 2021 年先后提出的，该作者把在 CT-ICP 中提出的快速回环检测方法整合到了他先前提出的 pyLiDAR-SLAM 中。

2. 相关工作

---

  很多激光雷达里程计都基于 Point-to-Point ICP 方法或它的改进版 point-to-plane ICP 方法。根据当前扫描的参照物的不同，估计 RGB-D 传感器位姿的算法可以分为 frame-to-frame 和 frame-to-model。后者是 KinectFusion 提出的方法，估计结果更精确。与估计 RGB-D 传感器位姿的算法类似，估计激光雷达传感器的方法分为 scan-to-scan 和 scan-to-map。

  参考文献 11 和 12 把一次扫描看成一幅深度图，地图由一系列面元（surfels）组成。参考文献 11 在注册（register）时，先把面元地图在 GPU 上投影得到渲染图像（rendered image），再把当前扫描与渲染图像对齐。参考文献 13 在深度图检测不同类别（边和平面）的关键点，再把检测到的点注册到一个体素栅格。但搜索每类关键点的近邻时，它使用单独的 kd 树。实时搜索使关键点地图非常稀疏。参考文献 14 把来自地面的关键点分割。参考文献 3 优化了注册过程，使得速度更快。参考文献 4 把关键点分成地面、外观、顶部、柱子、梁和顶点（ground, facade, roof, pillar, beam, and vertex）。参考文献 15 把地图看成稠密点云，参考文献 16 使用 TSDF 算法，参考文献 17 使用无限网格，这三种算法都不能实时进行。

  为了解释扫描过程中的传感器运动，很多方法先使用匀速运动模型把当前扫描变换（distort）到前面的坐标系，然后这个变换在 ICP 迭代过程中保持不变。尽管该方法在大多数驾驶场景中表现不错，但它对突然的方向变化和快速的速度变化不健壮。

  其它方法使用线性插值或 B 样条曲线（B-splines）定义一个带控制位姿的连续时间轨迹（a continuous-time trajectory with control poses）。参考文献 18 使用每个扫描的多个位姿定义轨迹。参考文献 19 使用每个扫描带 6 个位姿的连续时间轨迹，使用 B 样条曲线基准表示轨迹。但这些方法都不能实时。最近参考文献 5 和 6 提出了连续时间的轨迹，可以达到实时效果。参考文献 5 使用位姿的线性插值，在里程计中使用面元的稀疏地图，建图时使用稠密的 2 维磁盘面元。参考文献 6 在连续时间的轨迹在使用 B 样条曲线，使用多分辨率的面元地图实现实时速度。这些方法使轨迹平滑，但没有考虑传感器的摇晃（尤其是地面不平时）和高频运动（涉及到控制点频率）。

  相反，CT-ICP 定义的轨迹在扫描内连续，在扫描间间断。在一个扫描过程中，轨迹可以使用开始位姿和结束位姿表示。和参考文献 5 和 6 不同的是，CT-ICP 的最终轨迹是不连续的，因为一次扫描的开始位姿不等于上一次扫描的结束位姿。这种方法考虑到插值不适用于不规则运动。

  激光雷达里程计在开发环境中依然有累积误差，这会导致轨迹偏移。回环闭合可以全局矫正轨迹，但回环检测仍然是一个开放性的问题。现在大多数解决方法都主要依赖配准法（ registration methods）直接闭合回环。这样只能处理小规模轨迹和较小偏移。很多位置识别方法都在每一个扫描中识别位置，这对环境变化很敏感，更适合驾驶场景。参考文献 4 在基于 ICP 的改进前使用一个全局配准处理，但每次对齐的代价都很大，所以不能检测更多回环。最近和多基于深度学习的方法被提出，但由于训练样本，这些方法不适用于新环境。CT-ICP 的回环闭合算法作用于投影在一个高程图像上的汇聚点云（aggregated point clouds）。该方法需要传感器的运动接近 2 维，且需要估计重力矢量。该方法可以用于任何满足这些条件的激光雷达里程计。参考文献 22 和该方法相似，它构造高程图像但在每次的扫描中检测回环，而 CT-ICP 在局部地图中检测回环。因此 CT-ICP 不需要检查每次扫描是否与之前的位置一样。这在在线 SLAM 场景中更高效。

3. CT-ICP 里程计

---

  CT-ICP 里程计可以使用两个位姿表示，一个是起始位姿 ${\Omega }_b^n=(R_b^n,t_b^n)$，另一个是结束位姿 ${\Omega }_e^n=(R_e^n,t_e^n)$。其中 R 和 t 分别表示旋转和平移，b 和 e 分别表示起始和结束。为了简便，下面用 n 表示传感器当前的位姿。

3.1 里程计

---

  为了获取更大视野，通常把激光雷达在一段运动范围内的扫描称为一次扫描。使用两个位姿可以把 CT-ICP 的一次扫描参数化：一个位姿 ${\Omega }_b^n=(R_b^n,t_b^n)$ 代表本次扫描开始时的位姿，另一个位姿 ${\Omega }_e^n=(R_e^n,t_e^n)$ 代表本次扫描结束时的位姿。其中 R 和 t 分别代表旋转和平移，b 和 e 分别代表开始和结束。

  每次扫描开始时刻 $t_b$ 和结束时刻 $t_e$ 中间的某个时刻 $t$ 对应的位姿，可以用 $t_b$ 和 $t_e$ 时刻的位姿插值（比如球面线性插值）表示。位姿变换的作用是把一个点从雷达传感器的坐标系 $L(t)$ 变换到世界坐标系 $W=L(0)$。$L(0)$ 就是第一次扫描时雷达传感器的坐标系。

  假设第 n 次扫描的开始位姿是 ${\Omega }_b^n$，上一次扫描的结束位姿是 ${\Omega }_e^{n-1}$。 连续时间轨迹的方法把这两个位姿看成是相等的。真实情况是，传感器运动频率越高，这两个位姿的差异就越大。因此，我们在优化时添加一个临近约束（proximity constraint），只让这两个位姿尽可能接近，而不默认它们相等。

  对每一次新扫描 ${\mathbb{S}}^n$，我们先使用简单的网格抽样算法提取一些样本点，并用 ${\mathbb{I}}^n$ 编号，即 $p_i\in S^n|i\in I^n$。然后把这些点加入（register）局部地图。该地图是个稠密的点云地图 $M^n=q_i^W$，由前面的 n-1 次扫描得到， 存储在一个稀疏体素（voxel）栅格中。详细结构见《局部地图和健壮性方案》。CT-ICP 的扫描匹配算法估计两个最优位姿 ${\Omega }_b^{\ast }$ 和 ${\Omega }_e^{\ast }$，然后把点转换到世界坐标系进而加入局部地图。

  这两个最优位姿在下面公式中用黑体公式 $X=({\Omega }_b,{\Omega }_e)\in SEE(3{)}^2$ 表示。

$$\underset{\mathbf{X}\in SE(3{)}^2}{\mathrm{argmin}}{F}_{ICP}(\mathbf{X})+{\beta }_l{C}_{loc}(\mathbf{X})+{\beta }_v{C}_{vel}(\mathbf{X})\text{\hspace{1em}(1)}$$

其中 $F_{ICP}$ 是 scan-to-map continuous-time 的 ICP：

$$F_{ICP}(\mathbf{X})=\frac{1}{|{\mathbb{I}}^n|}\sum _{i\in {\mathbb{I}}^n}\rho (r_i^2[\mathbf{X}])\text{\hspace{1em}(2)}$$

对每一个 $i\in {\mathbb{I}}^n$，

$$\begin{array}{rl}{r}_i[\mathbf{X}]& =a_i(p_i^W[\mathbf{X}]-q_i^W)\cdot n_i\\ p_i^W[\mathbf{X}]& =R^{{\alpha }_i}[\mathbf{X}]\ast p_i^L+t^{{\alpha }_i}[\mathbf{X}]\\ R^{{\alpha }_i}[\mathbf{X}]& =slerp({\mathbf{R}}_{\mathbf{b}},{\mathbf{R}}_{\mathbf{e}},{\alpha }_i)\\ t^{{\alpha }_i}[\mathbf{X}]& =(1-{\alpha }_i){\mathbf{t}}_{\mathbf{b}}+{\alpha }_i{\mathbf{t}}_{\mathbf{e}}\end{array}\text{\hspace{1em}(3-6)}$$

  $\rho (s)$ 是一个健壮的损失函数，用于降低异常值的影响。$r_i$ 是样本点 $p_i^W$ 与局部地图中距离它最近的点 $p_{nearest}$ 的 point-to-plane 距离（优化的目的是让这个距离尽可能小）。$p_i^W[\mathbf{X}]$ 是 $p_i$ 在世界坐标系中的坐标。$n_i$ 是 $p_i^W$ 邻域的法线。传感器在平面上运动，这个法线垂直于运动平面，与 z 轴平行。$p_i^L$ 是传感器测量到的，在传感器坐标系中的坐标。${\mathbf{\Omega }}^{{\alpha }_{\mathbf{i}}}[\mathbf{X}]=({\mathbf{R}}^{{\alpha }_{\mathbf{i}}},{\mathbf{t}}^{{\alpha }_{\mathbf{i}}})\in SE(3)$ 是在时刻 ${\tau }_i$，从传感器坐标系中的坐标 $L({\tau }_i)$ 到世界坐标系的坐标变换。它通过 ${\mathbf{\Omega }}_{\mathbf{b}}$ 和 ${\mathbf{\Omega }}_{\mathbf{e}}$ 插值而来：${\alpha }_i=({\tau }_i-{\tau }_b)/({\tau }_e-{\tau }_b)$。旋转部分使用标准的球面线性插值。

  我们还像参考文献 15 那样，使用权重鼓励（favor）平面邻域：$a_i=a_{2D}=({\sigma }_2-{\sigma }_3)/{\sigma }_1$，用于使 $p_i^W$ 的近邻平面化。和参考文献 15 不同的是，我们使用局部地图中的稠密点云而不是当前扫描，计算法线 $n_i$ 和平面权重 $a_i$，这样可以获取更多近邻（局部地图中的点多于当前扫描到的点）。每次 ICP 迭代时，对每个样本点 $p_i$ 都会计算这个平面权重。

  在公式 (1) 中，我们还添加了另外两个约束条件，用于约束传感器的空间位置 $t$：位置一致性约束 $C_{loc}$ 和匀速约束 $C_{vel}$。前者假设传感器扫描是不间断的，使第 n 次扫描的开始位置接近第 n-1 次扫描的结束位置。后者假设传感器是高速运动的，使第 n 次扫描过程中的路程接近第 n-1 次扫描。这两个约束的系数都使用 0.001，以使 CT-ICT 对运动模型更具弹性。

$$\begin{array}{rl}{C}_{loc}({\mathbf{t}}_{\mathbf{b}})& =||{\mathbf{t}}_{\mathbf{b}}-t_e^{n-1}|{|}^2\\ C_{vel}({\mathbf{t}}_{\mathbf{b}},{\mathbf{t}}_{\mathbf{e}})& =||({\mathbf{t}}_{\mathbf{e}}-{\mathbf{t}}_{\mathbf{b}})-(t_e^{n-1}-t_b^{n-1})|{|}^2\end{array}\text{\hspace{1em}(7-8)}$$

  CT-ICP 使用两个求解器最小化公式 1。

1. 使用 CERES 作非线性最小二乘。这让损失函数 $\rho (s)$ 有多种选择，比如 huber、cauchy 和 truncated。
   这让我们的求解更通用、更健壮。但它们都需要多线程实时求解。
2. 使用高斯牛顿算法作线性近似，实现一个缩减版的 $\rho (s)$。这个求解只需要一个线程。手工计算的雅可比不允许修改约束。我们的所有实验都使用的是把这个求解器。

3.2 局部地图与健壮性

---

  我们使用过往的扫描作为局部地图。体素用于存储世界坐标系中的点，为了快速访问临近体素，体素使用稀疏的数据结构实现，而不是使用 kd 树。
所以与kd树相比，其访问时间复杂度是线性的，而不是对数。对于驾驶场景来说，高频运动场景下，局部地图的体素尺寸是1米和0.8米。

  体素的尺寸就是地图的栅格大小，它决定邻近搜索半径和局部地图的详细程度。每个体素存储的点达到 20 个，为了避免冗余，任意两个点的距离都不小于10厘米。为了构造点 $p_i^W$ 的近邻（用于计算法向量 $n_i$ 和平面权重 $a_i$），我们在地图中离该点最近的 27 个（边长为 3 的立方体）体素中找出 $k=20$ 个最近点。处理完当前扫描后，点被加入局部地图。体素被占满时，其中的点将被删除（为什么）。我们的局部地图不像 pyLiDAR 的 F2M 不一样，局部地图不会使用滑动窗口丢弃点云。

  如果向地图中添加错误的数据，或者方向变化较快，使用滑动窗口丢弃点云的地图很容易受影响。对于方向变化快的数据，我们提出一个健壮性的方案：检测困难情况（快速的方向变化）和失败的注册（registration）（位置不一致或者大量新关键点落入空体素），使用更保守的参数重新注册；如果方向变化大于5度，我们就不会把新的扫描结果插入地图，否则很可能偏离方向。健壮性的提高会增加一定的时间复杂度。

4. 回环闭合与后端

---

  CT-ICP 的回环闭合算法在内存中维持一个窗口，窗口内是里程计最近添加（register）进来的扫描。当窗口大小等于 $N_{map}$ 个扫描时，点就会被加入位于窗口中心位置的那个扫描的点云中。解释：假如窗口大小是 9，如果窗口内有 9 个扫描，就把窗口内的点加入第 5 个扫描的点云中。这是因为一般情况下，第 5 个扫描与其它 8 个扫描的重合最多。

  地图的每个点都会被插入一个 2 维的高程栅格（elevation grid），让每个像素的点保持最大高度（elevation）。在这个 2 维栅格内，以点的最小 z 坐标 $z_{min}$ 和最大 z 坐标 $z_{max}$ 作为 z 轴的范围，得到高程图像（elevation image）。然后提取 2 维旋转不变特征，与高程栅格一块保存在内存中。除了最后 $N_{overlap}$ 个扫描，其它都被移出窗口。

  每一个新创建的高程图像（包含 $N_{map}-N_{overlap}$ 个扫描），都会与内存中的高程图像匹配。使用 2 维刚体变换和 RANSAC 算法，把新创建的高程图像变换到与内存中保存的高程图像一致。如果能匹配，就对高程栅格的点云，使用 ICP 改善算法（Open3D 的 ICP 算法）提高 2 维刚体变换，得到一个精确的 6 自由度闭环约束。为了减少候选数量，使用阈值 $n_{candidates}=10$ 筛选与当前高程栅格最近的 10 个高程栅格。这个阈值与误差有关，阈值过小导致闭环的漏检。

  CT-ICP 的后端使用 g2o 实现标准的位姿图。位姿图定期添加新位姿，但只有检测到闭环时，才对整个轨迹作全局优化。

  CT-ICP 的算法需要传感器在平面上运动（上下运动幅度小），还需要外参标定以对齐 z 坐标与实际平面。这限制了传感器和运动。如果重力矢量或者局部平面已知，高程图像就能正确地投影，这个限制也就没有了。但我们在第 Ⅴ 部分说了，在室外场景中，使用向上的传感器，使我们的闭环检测成功检测到一些闭环。

5. 实验

---

  CT-ICP 在多个数据集上验证其算法效率高适用性强。CT-ICP 只需要每个点的三维坐标和时间戳。

5.1 数据集

---

$$图2$$

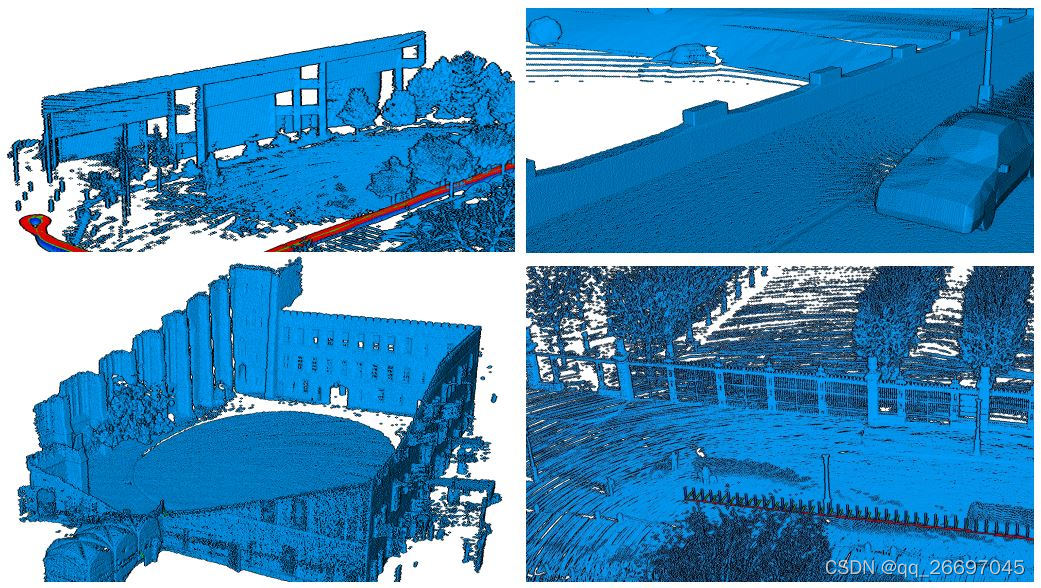

  图 2 是 CT-ICP 使用不同数据集得到的点云地图。左上是 NCLT 数据集，右上是 KITTI-CARLA 数据集，左下是 Newer College 数据集，右下是 ParisLuco 数据集。

5.1.1 驾驶场景

---

  KITTI 数据集使用固定在轿车上的威力登 HDL64 激光雷达获取了包含 11 个场景的数据集，以及使用 GPS 和 IMU 获取的实际位姿。它的里程计基准（benchmark）进行（propose）运动校正扫描，即使用相机变换（distort）扫描，我们称之为 KITTI-corrected。大多数里程计方法都与 KITTI 的运动矫正版结果比较，但这就无法使用原生雷达数据测试它们的结果。除了 sequence 03，KITTI 的其它里程计 sequence 都包含未矫正的原生扫描数据，我们称之为 KITTI-raw。

  KITTI-360 的采集设置和上面的 KITTI 相同，它包含 8 个 sequences。虽然 KITTI-360 的场景与 KITTI 相同，但它的 sequences 更长，包含 3000 到 15000 个扫描。这些扫描没有被校正，其时间戳的估计如前所述。和参考文献 15 一样，使用 KITTI-corrected、KITTI-raw 和 KITTI-360 时，CT-ICP 使用 0.205 度的内在角（intrinsic angle）校正所有扫描。

  KITTI-CARLA 是使用 CARLA 模拟器生成的类似 KITTI 的数据集。它包含 7 个 sequences 共 5000 个扫描。每个扫描都包含精确的实际值和时间戳。

  ParisLuco 是一个包含 4 千米场景 12751 个扫描的 sequences。其场景是巴黎中心，使用垂直方向的威力登 HDL32 传感器采集而来。
CT-ICP 使用 GPS/IMU 作后处理，从而得到相应的标注信息（只有变换）。

5.1.2 高频运动场景

---

  匀速运动模型是指汽车的加速度相对慢于传感器的采集速度。传感器方向快速变化的场景具有挑战性，NCLT 就是这种数据集。它包含 27 和长 sequences，每个 sequences 包含超过 20 000 个扫描。它是使用两轮电动平衡车和威力登 HDL32 传感器，在密歇根大学内获取的数据。这个数据集包含突然的旋转，对基于经典 ICP 算法的里程计来说具有很大挑战。

  NCD 即 Newer College Dataset，包含两个 sequences，约 15000 到 26000 个扫描。它是把 ouster 64通道传感器安装在棍子上，然后手持着在牛津大学校园获取的数据集。

5.2 里程计实验

---

  CT-ICP 使用的评价指标是 KITTI 的相对变换误差 Relative Translation Error，简称 RTE，它是轨迹在 100 米到 800 米内的偏差平均值。AVG 指标用于评价多个 sequence 的得分，和 RTE 求平均值不同，它求的是所有 sequence 上的偏差。

  CT-ICP 与另外三个里程计 MULLS、IMLS-SLAM 和 pyLIDAR-SLAM F2M 比较。前两个里程计专门处理驾驶场景的数据集，第三个里程计可以处理高频运动数据集 NCD 和 NCLT。

$$表1$$

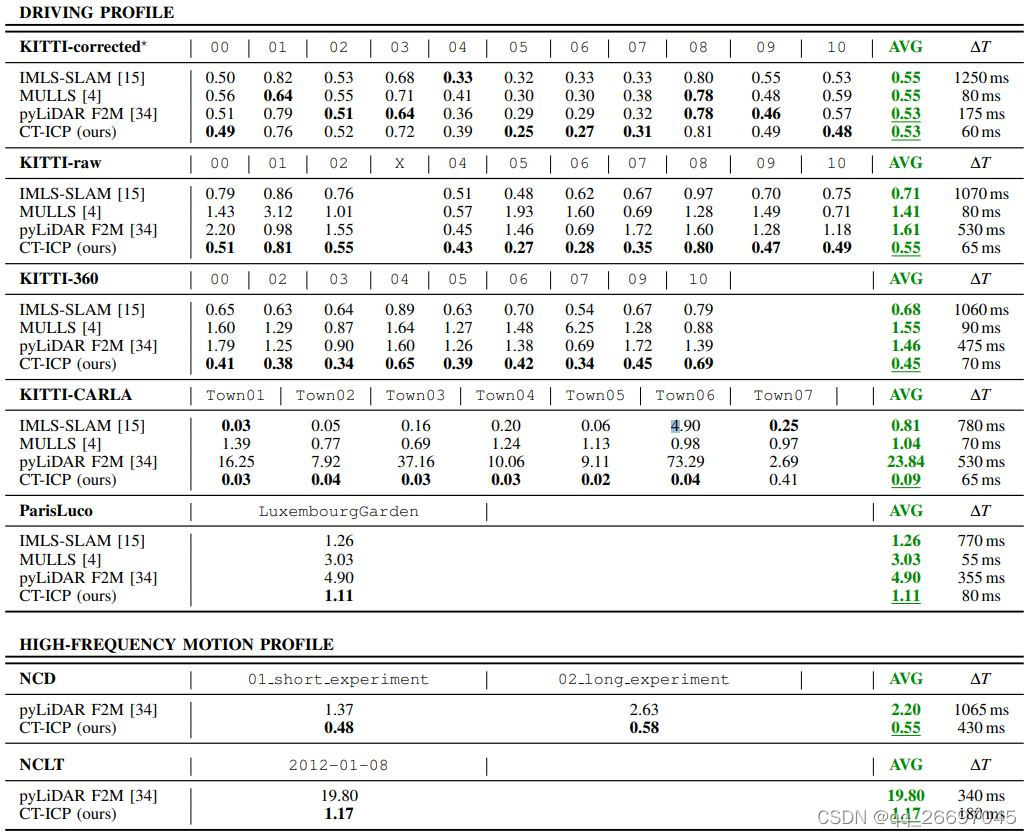

  表 1 是在 5 个驾驶场景数据集和 2 个高频运动场景数据集上的相对变换误差 RTE。AVG 是所有 sequences 上 RTE 的平均值，$\Delta T$ 是每个扫描的平均耗时。KITTI-corrected 是唯一一个被校正过的数据集，其它数据集的点云都是原始未校正的。

  从表 1 可以看出，所有里程计方法在经过运动校正的 KITTI-corrected 数据集上表现接近。处理未校正的数据集 KITTI-raw 和 KITTI-360 时，其它方法的表现明显变差，而 CT-ICP 在未校正的数据集上的表现接近其在校正过的数据集上的表现。在校正过的数据集上，CT-ICP 的弹性策略（elastic formulation）不起作用，这表明了 CT-ICP 的地图和 scan-to-map 算法的有效性。在 KITTI 的在线评测上，CT-ICP 以 0.59% 的 RTE 排名第一。
  表 1 的 KITTI-corrected 数据集上，CT-ICP 的结果与 MULLS 不同，这是因为 CT-ICP 把一套参数用于所有 sequence，而 MULLS 针对城市、高速公路和村庄场景，使用三套不同的参数。

  KITTI-CARLA 数据集的速度变化比 KITTI 快。在该数据集上，CT-ICP 的表现比其它方法都好：CT-ICP 的 RTE 仅为 0.09%，其它方法的最好结果是 0.81%。这证明 CT-ICP 的弹性策略和扫描间位姿不连续策略可以有效弥补位姿误差。

  不同于 KITTI 的 64 线激光雷达，ParisLuco 数据集的雷达是 32 线的。由于获取于市中心，ParisLuco 是低惯性的（low inertia）。在该数据集上，CT-ICP 能超过使用稠密地图的 IMLS-SLAM。

  NCD 和 NCLT 数据集使用棍子和平衡车采集，所以不稳定。而且它们的每个 sequence 包含更多扫描，环境也多样（植被、道路、室内、室外），因此更具挑战性。此外这两个数据集还有很多边界情况，比如快速地从室内转移到室外、急转弯、运动的高频间断引起的扫描大变形。一般的雷达里程计很难处理这些情况。表 1 表明 CT-ICP 在 NCD 数据集上表现优秀。在 NCLT 数据集上的实验也证明了 CT-ICP 的健壮性，因为 CT-ICP 在处理边界情况时，RTE 比 pyLiDAR F2M 还低。

  为了专门验证 CT-ICP 的主要贡献，即其弹性策略，只使用匀速运动模型扭曲（distort）扫描，以测试里程计。在 KITTI-raw 上，RTE 从 0.55% 增加到 0.79%，在 KITTI-360 上，RTE 从 0.45% 增加到 0.60%。

5.3 回环闭合实验

---

  在所有数据集上，CT-ICP 使用的回环闭合模型都是 CT-ICP 加回环闭合，其中 $N_{map}=100$，$N_{overlap}=30$。$z_{min}$ 略低于标注值（使用传感器获取一个近似的外部标定），$z_{max}$ 比 $z_{min}$ 大 10 米。对于 NCLT，使用刚体变换把向下的 z 轴变换成向上。每个高程珊格的计算时间加上与前一个高程珊格的匹配时间，平均需要 1.1 秒。位姿图优化平均需要 1.2 秒。当前的回环闭合由主线程负责，利用多线程可以实现实时。

$$图3$$

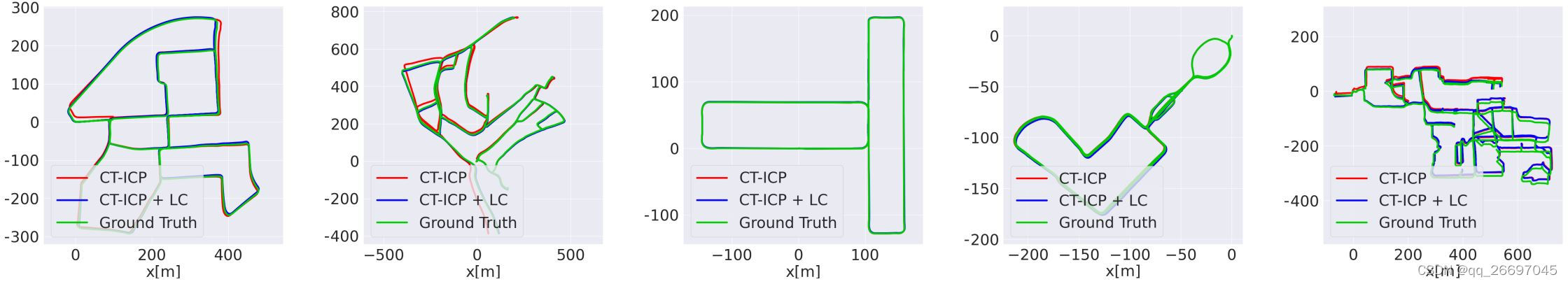

  图 3 是 CT-ICP 里程计估计出的轨迹和回环闭合校正效果。第 1 幅图是在 KITTI-raw 数据集 sequence 00 的 4541 个扫描上的实验结果，第 2 幅图是在 KITTI-360 数据集 sequence 06 的 9698 个扫描上的实验结果，第 3 幅图是在 KITTI-CARLA 数据集 Town 01 的 5000 个扫描上的实验结果，第 4 幅图是在 NCD 数据集 01_short_experiment 的 15301 个扫描上的实验结果，第 5 幅图是在 NCLT 数据集 2012-01-08 的 42764 个扫描上的实验结果。

$$图4$$

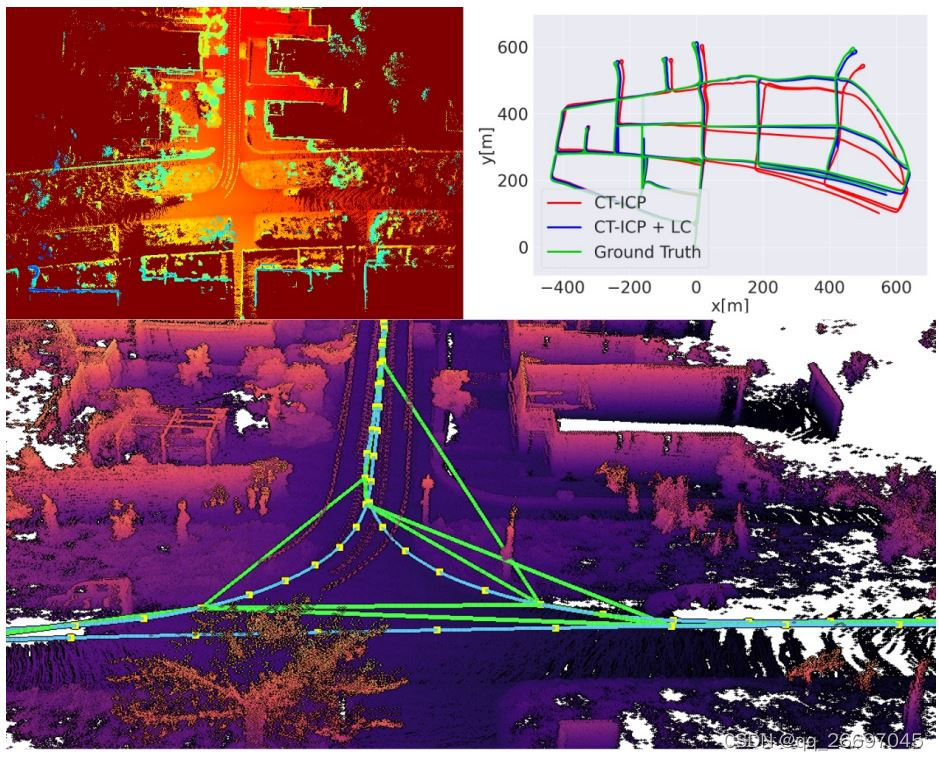

  图 4 是在 KITTI-360 数据集 sequence 00 的 11501 个扫描上，回环闭合的量化结果。左上部是投影局部地图得到的一个高程图像，右上部是 CT-ICP 里程计轨迹和回环闭合（CT-ICP 加回环闭合）校正效果，下部是在左上图所示的局部地图中发现的多个闭环约束（使用绿色表示）。

  回环闭合的量化结果如图 3 和图 4。RTE 不适合在回环闭合中作为评价指标，使用标准的绝对轨迹误差 ATE 验证轨迹的全局优化效果。为了排除最初位姿的方向误差，计算 ATE 前先估计标注值与估计的轨迹间的最佳刚体变换。

$$表2$$

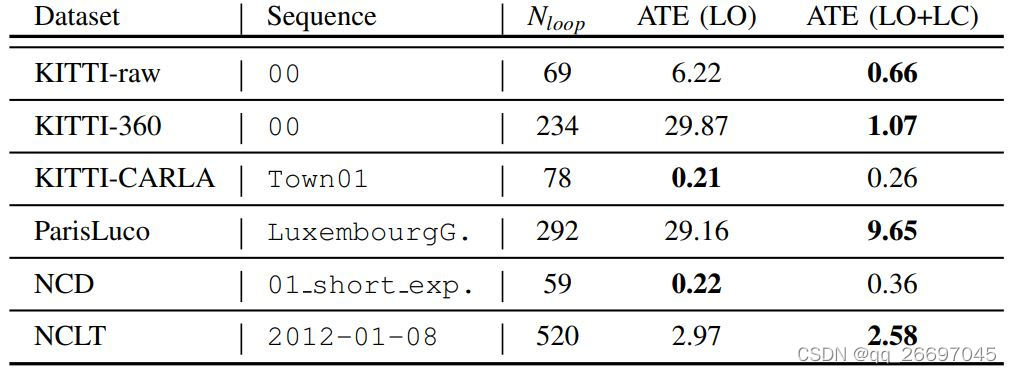

  表 2 是回环闭合在每个数据集的一个 sequence 上的实验结果。ATE 是固定了估计轨迹于实际轨迹间的刚体变换后的平均绝对轨迹误差，单位是米。$N_{loop}$ 是检测到的回环数量。LO 代表激光雷达里程计，LC 代表回环闭合。

  表 2 是在各数据集的其中一个 sequence 上的实验结果。首先，记录 CT-ICP 在 KITTI-raw、KITTI-360 和 ParisLuco 数据集上，回环闭合的最好结果。KITTI-360 的 ATE 在闭合前后变化很大，这是因为它的 sequence 最长。KITTI-CARLA 的 ATE 在回环闭合前后变化不大，这是因为该数据集包含的路径几何形状简单，也就是说平面大且平整。所以扫描匹配的挑战性主要受传感器采集数据时的运动情况影响。CT-ICP 的对齐效果接近完美，达到了 ATE 为 21 厘米的精度，如图 3 所示，其估计的轨迹与标注值几乎重合。

  最后，在每个 sequence 上检测多个回环。回环的数量取决于高程栅格的构造频率，也就是和重叠大小 $N_{overlap}$ 以及地图大小 $N_{map}$ 有关。每到交叉路口，就计算回环约束，如图 4。重叠大小 $N_{overlap}$ 越大，越能检测出更多回环（包括连续的局部地图间的约束）。

6. 结论

---

  CT-ICP 提出了一个新的实时里程计。在包含驾驶场景和高频运动场景的 7 个数据集上，进行了多方面的评比，CT-ICP 都超过现有方法。

  CT-ICP 的核心是连续的扫描匹配算法，它在优化时，弹性地变换（distort）一个新扫描，以弥补采集数据时的运动。

  CT-ICP 提供所有代码和数据集以供验证所有实验结果。未来，CT-ICP 会着重于后端，进一步延伸扫描外的连续策略，充分利用提出的回环闭合算法。
