LVDS & FPD-Link III学习笔记

LVDS：Low Voltage Differential Signaling，一种差分信号传输技术



FPD link 是通信标准，是对LVDS物理层规范的应用。

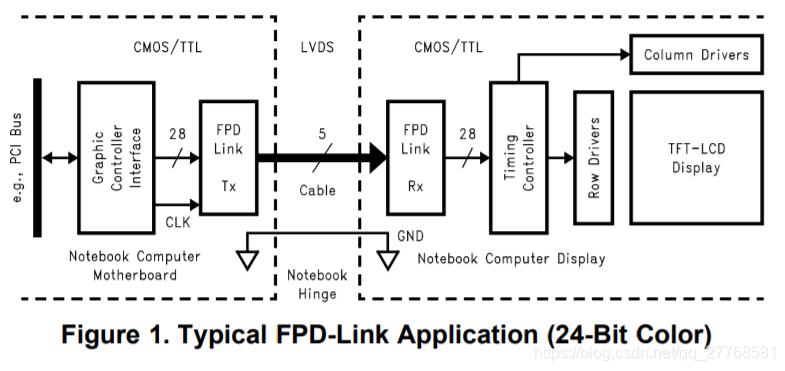

FPD-Link主要应用在RGB形式的视频接口上，

以RGB666为例，采用并行接口往往需要22根线，

而采用FPD-Link却只需要四对差分线（一对时钟，三对数据）

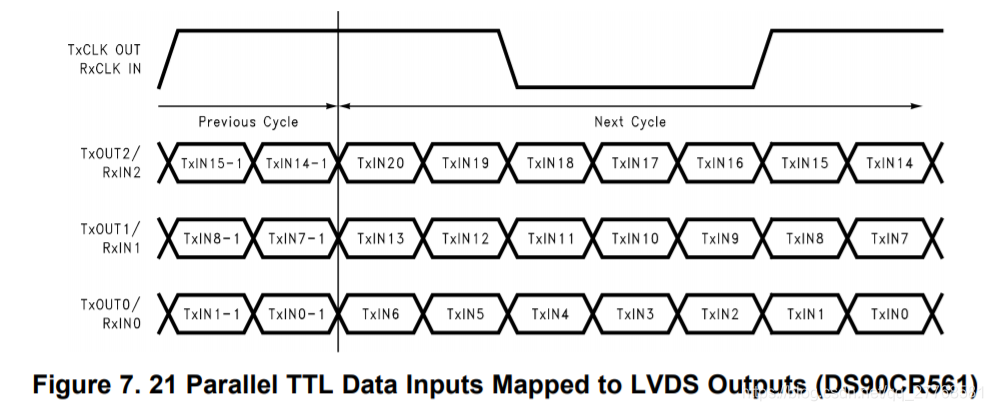

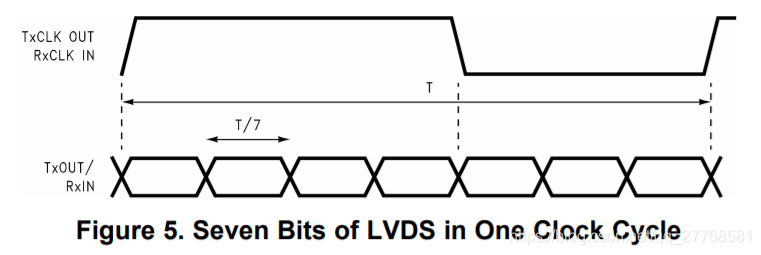

TTL-level RGB and control data from the graphic controller arrives at the inputs of the FPD-Link transmitter. The parallel TTL data is muxed and converted to LVDS







VESA标准的像素映射，RGB666需要4对差分线（一对时钟，三对数据） ，RGB888需要5对LVDS差分线，



FPD-Link II对第一代进行升级，只需要一对基于SerDes的LVDS/CML差分线

FPD-Link III彻底放弃了早起FPD-Link II所采用的的SerDes-LVDS，而是只支持SerDes-CML的接口，

主从设备通过一条差分线进行视频传输及全双工控制，视频流和控制数据流经过同一个物理通道进行传送



CML接口其实和LVDS非常相似，不用细究



FPD-Link III的结构示意图如下：



FPD-Link III 串行器/解串器: 如ds90ub933、ds90ub934















FPD-Link本质：并/串转换（SerDes），电平转换（RGB TTL / LVDS）





Open LDI（Open LVDS Display Interface）可以认为与FPD-Link是一个东西
