为什么dq解藕用在锁相时，要减去90度

最新推荐文章于 2023-09-22 22:31:57 发布
最新推荐文章于 2023-09-22 22:31:57 发布
阅读量434 收藏 2
点赞数 1
文章标签： dsp开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_27937675/article/details/123595455
版权

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAeWQxOTkxMDgzMA==,size_20,color_FFFFFF,t_70,g_se,x_16

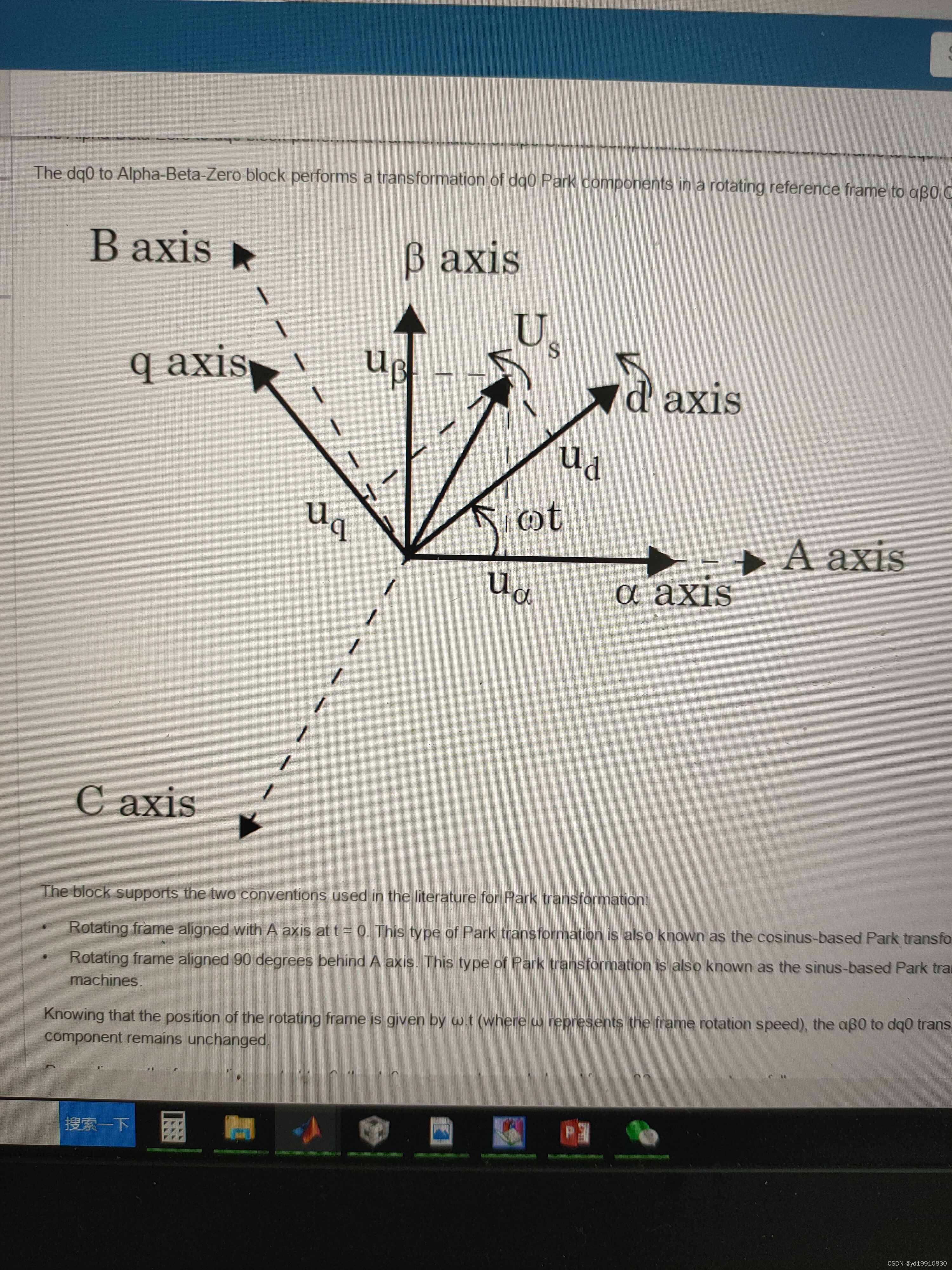

 是因为旋转坐标系，是从电机磁链解藕应用过来，d轴对应磁场方向，磁场又是dv/ dt所以是超前对应电压量90度，所以应用在数字锁相时，对应A相电压相位就需要减去90度了，所以仿真这边提供两种变化方式，如果想直接得到对应A相相位不去减90度，选择90度 degree s behind A axis
