永磁同步直线电机（PMLSM）控制与仿真2-永磁同步直线电机数学模型搭建

已于 2025-01-09 21:05:18 修改
阅读量1.6k 收藏 17
点赞数 13
分类专栏： 电机控制 控制 算法 文章标签： 电机控制 永磁同步电机 simulink 算法 PMLSM
于 2024-06-15 20:10:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_28149763/article/details/139707564
版权

文章目录

写在前面：原本为一篇文章写完了永磁同步直线电机数学模型介绍，永磁同步直线电机数学模型搭建，以及永磁同步直线电机三环参数整定及三环仿真模型搭建，但因为篇幅较长，所以分开写。
永磁同步直线电机数学模型
永磁同步直线电机数学模型搭建
永磁同步直线电机数学三环控制整定
永磁同步直线电机数学三环闭环控制仿真

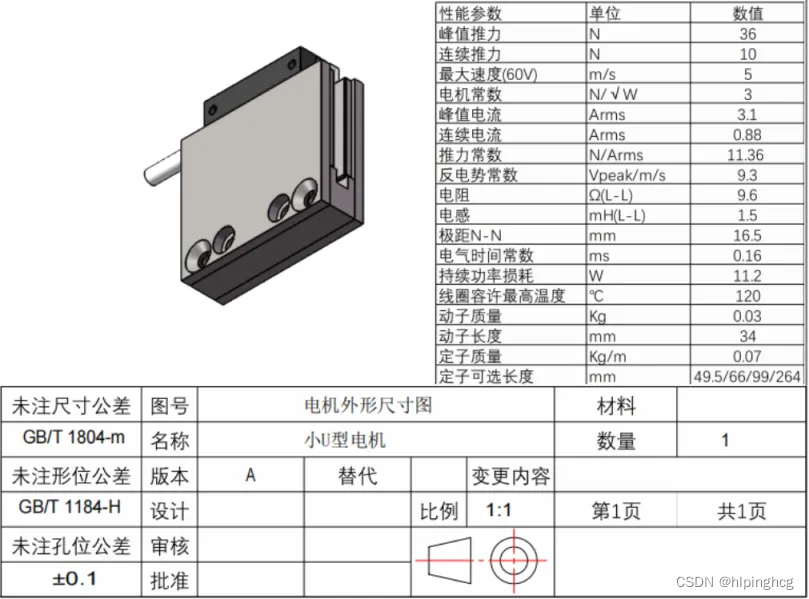

直线电机常见参数如下：
在这里插入图片描述

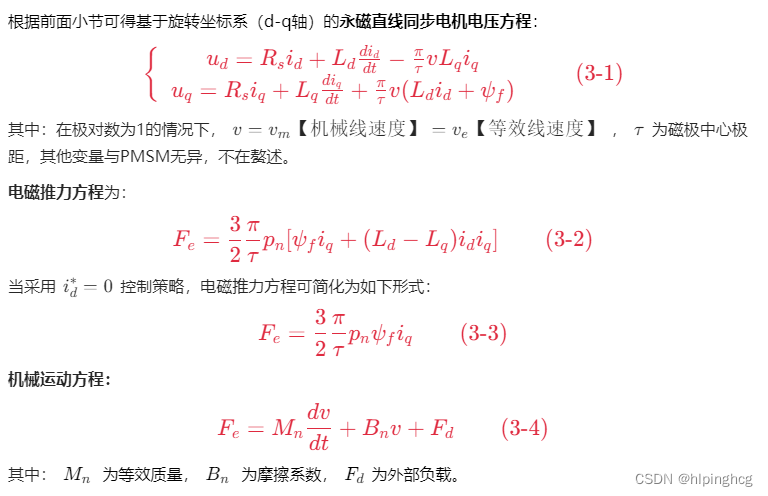

1、公式总结

在这里插入图片描述

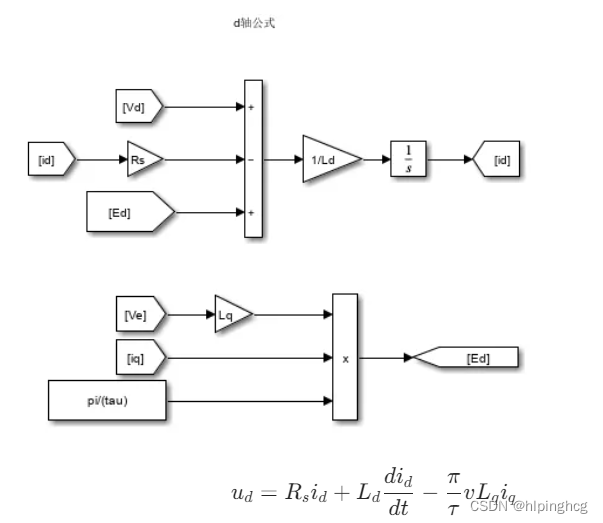

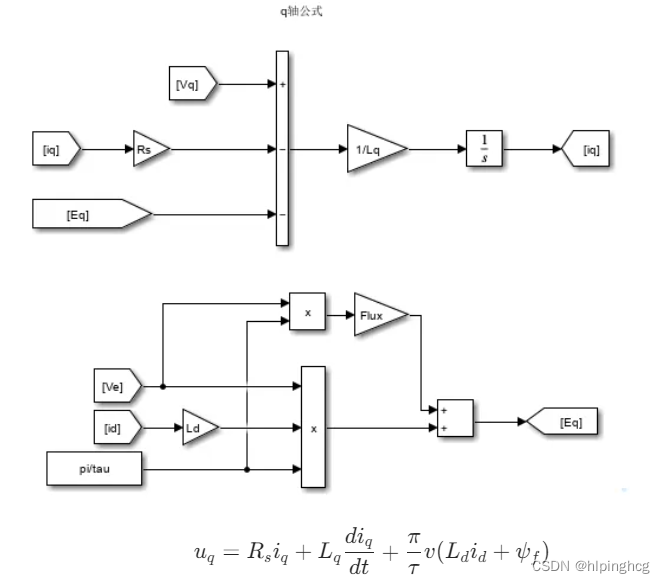

2、电压方程模型

在这里插入图片描述
在这里插入图片描述

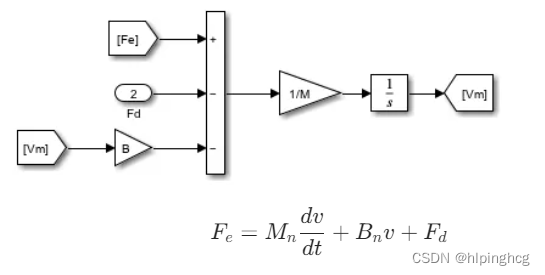

3、运动方程

在这里插入图片描述

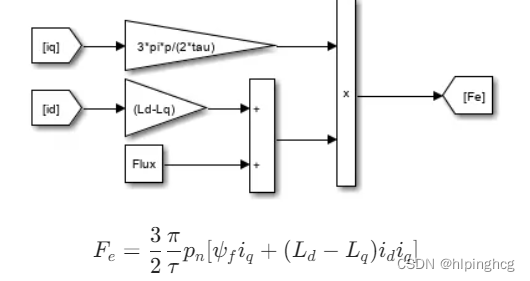

4、推力方程

在这里插入图片描述

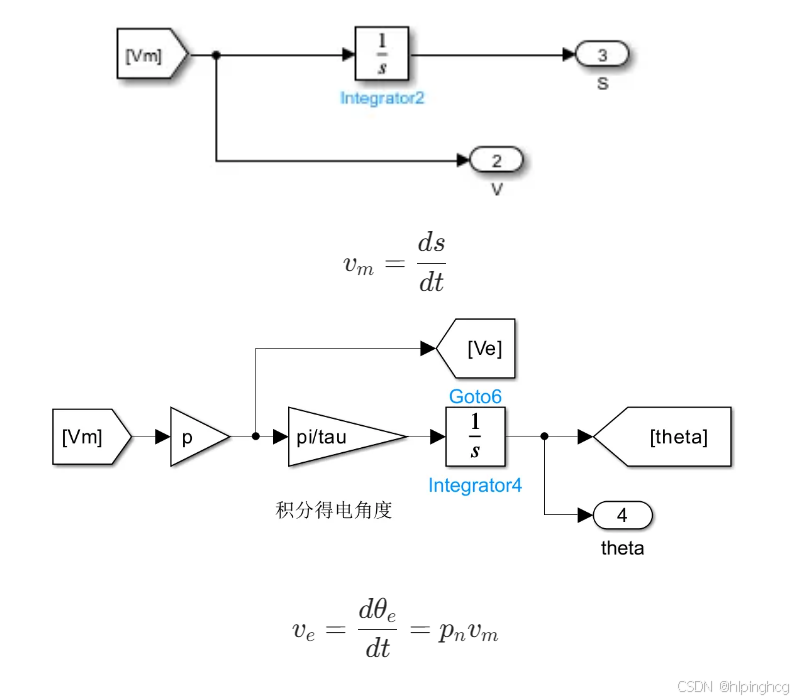

5、转化关系

在这里插入图片描述
