永磁同步电机参数辨识+最小二乘原理

已于 2024-03-19 17:39:52 修改
阅读量7.5k 收藏 203
点赞数 70
分类专栏： 电机控制 算法 控制 文章标签： simulink 算法 电机控制 PMSM
于 2024-03-19 17:39:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_28149763/article/details/136848807
版权
本文介绍了最小二乘法的基本原理及其在电机参数辨识中的应用，包括常规、递推和RLS方法，以及结合遗忘因子的版本。详细推导了电阻、磁链、电感和转动惯量等参数的辨识方程，并通过电机参数辨识仿真实例验证了算法的有效性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

写在前面：本人能力、时间、技术有限，没有对一些细节进行深入研究和分析，也难免有不足和错误之处，欢迎交流和指正。本人写博客主要是学习过程的记录。

1、引言

最小二乘法（Least Square, LS）大约是1795年高斯在其著名的星体运动轨道预报研究工作中提出的。后来，最小二乘法成为了估计理论的基石。最小二乘法由于原理简明、收敛较快、易于编程实现等特点，在系统参数估计中应用相当广泛。

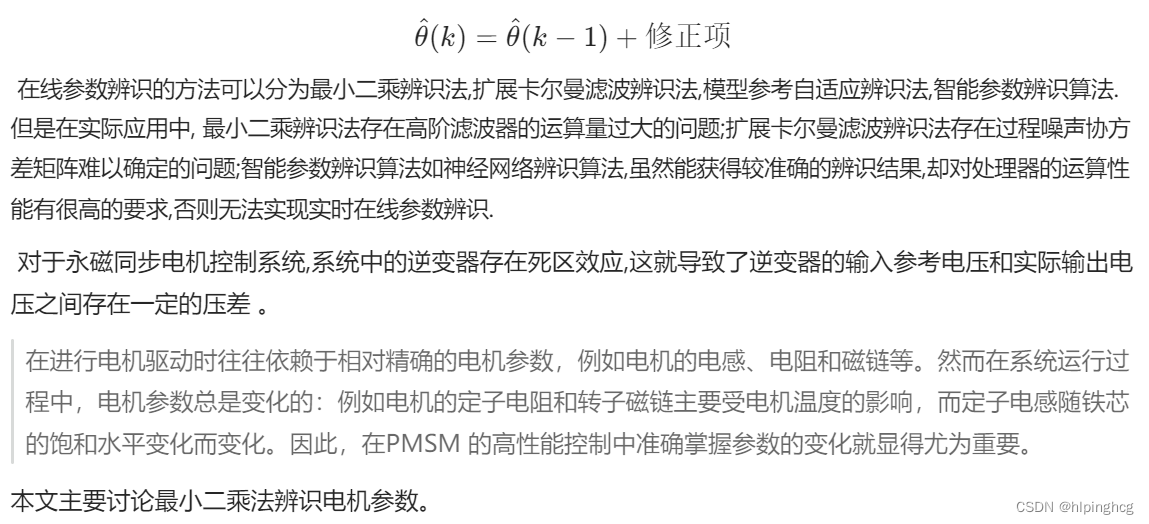

在自适应控制系统中，被控对象通常都可以不断提供新的输入输出数据，而且还希望利用这些新的信息来改善估计精度，因此常常要求对象参数能够在线实时估计。解决这个问题的方法就是采用最小二乘算法的递推算法，其基本思想可以概括为：
在这里插入图片描述

2、最小二乘法原理

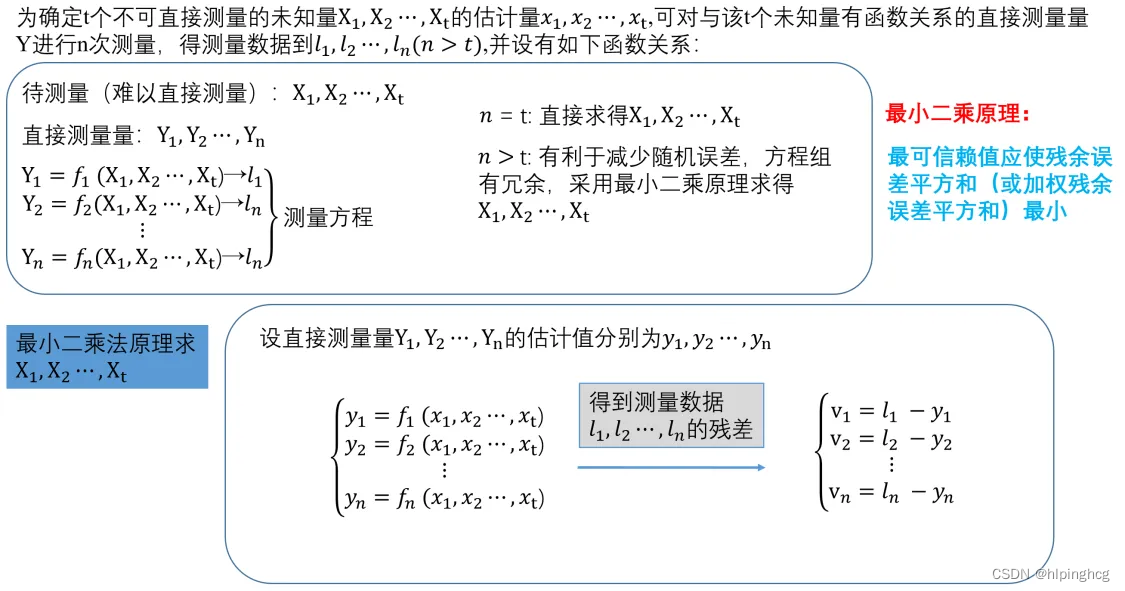

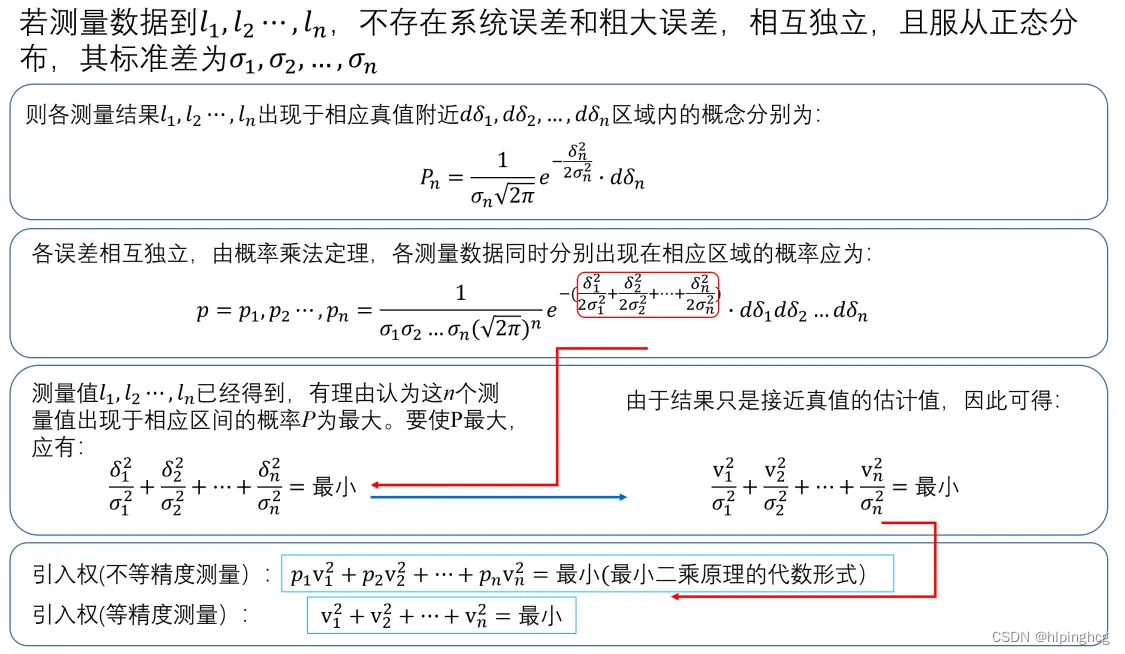

在这里插入图片描述
在这里插入图片描述

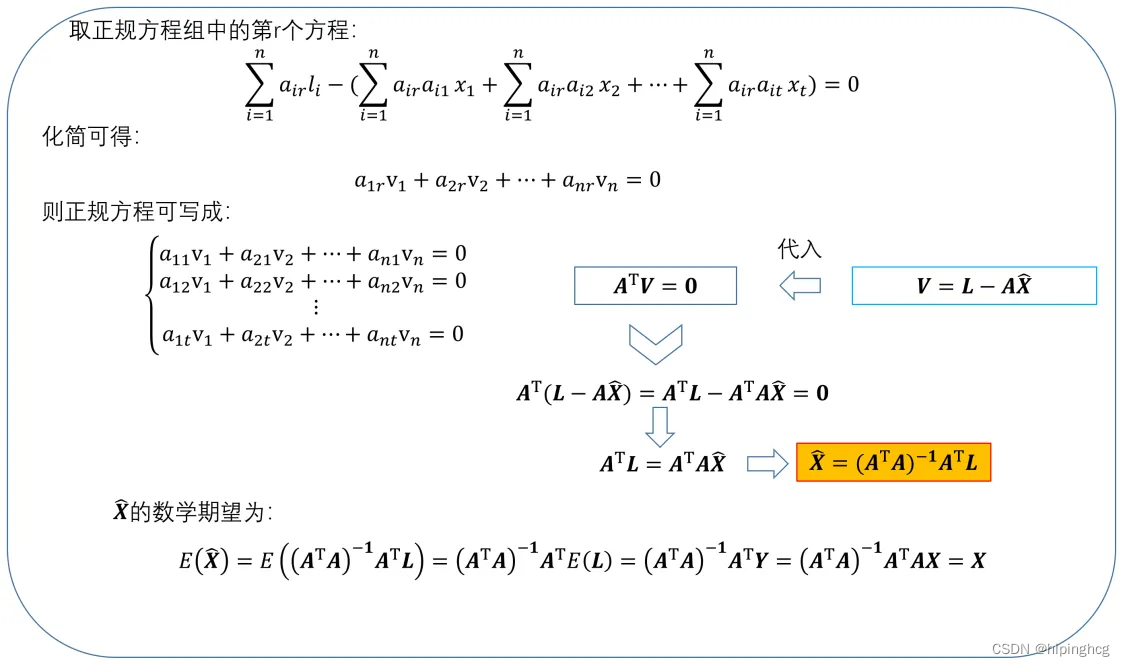

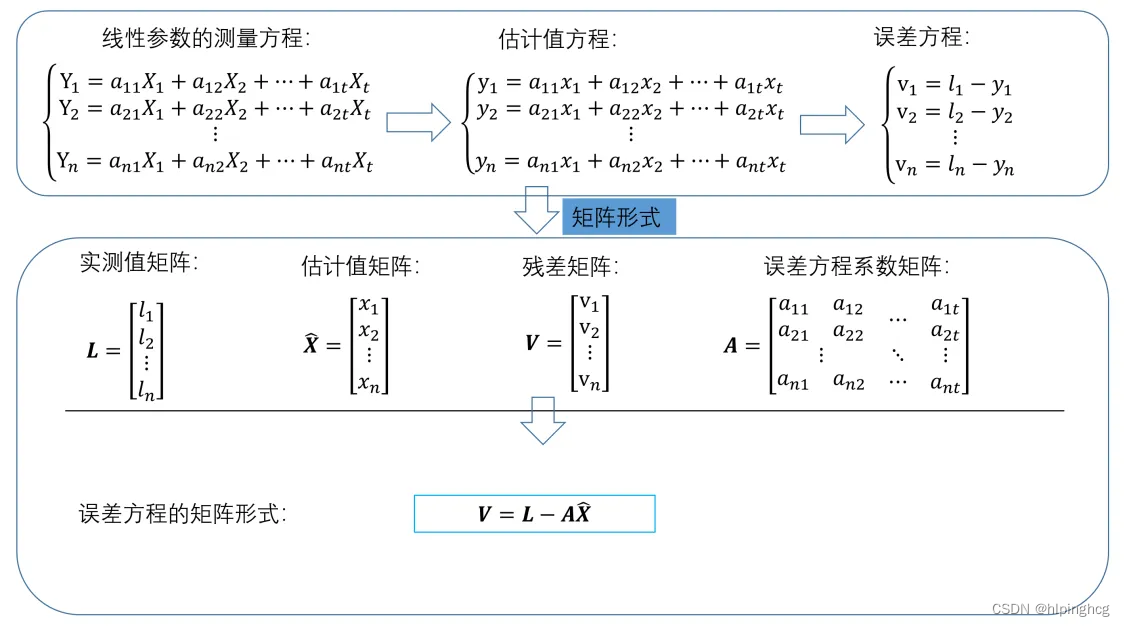

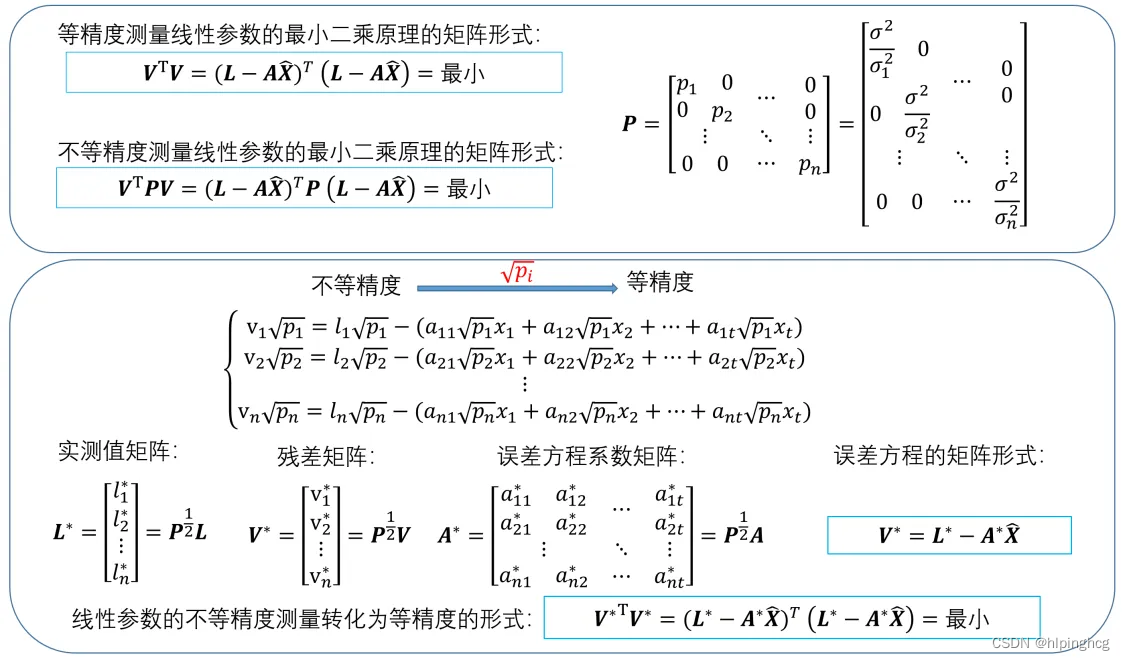

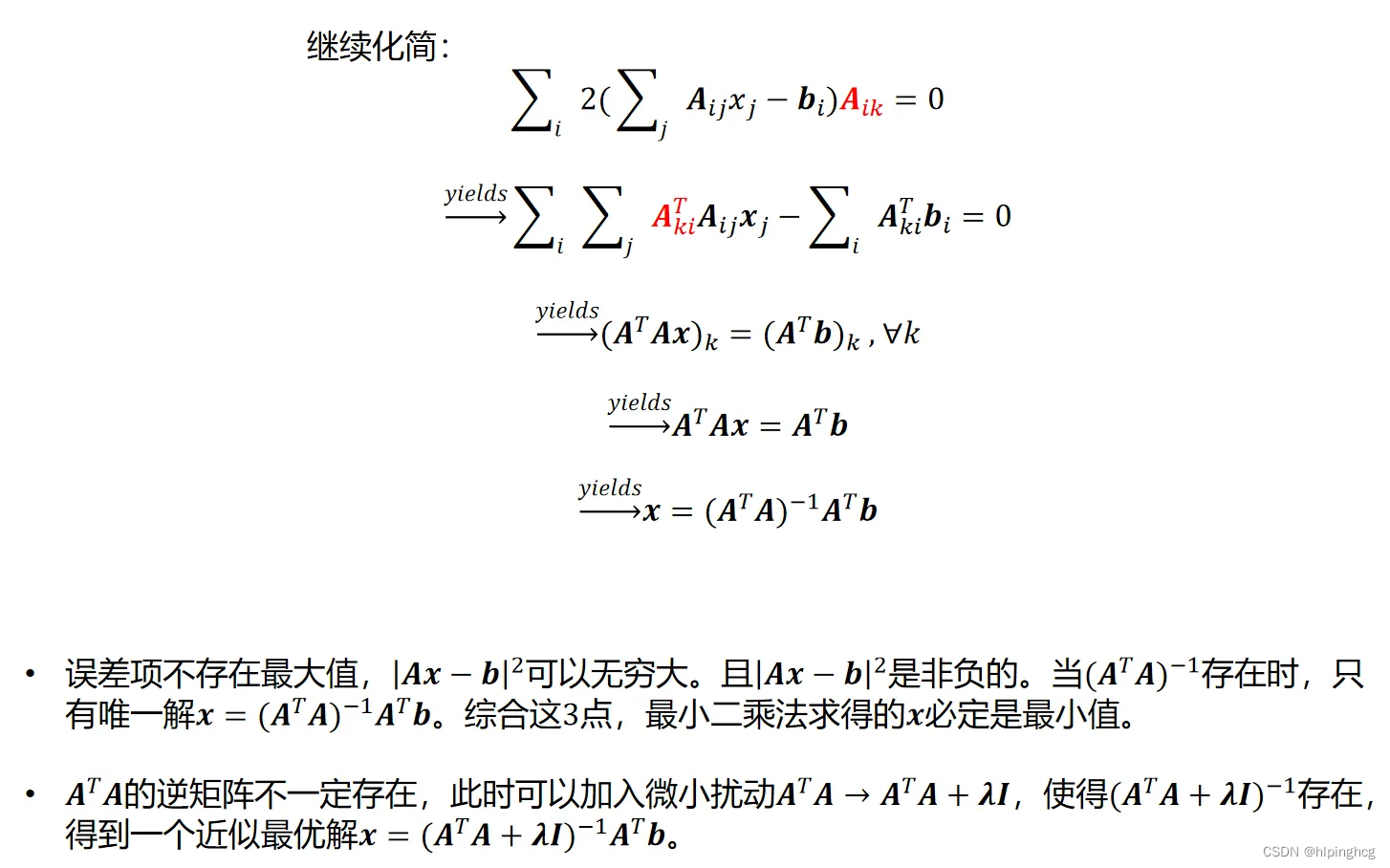

下面考虑线性参数的最小二乘法处理：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3、最小二乘法估计与参数辨识

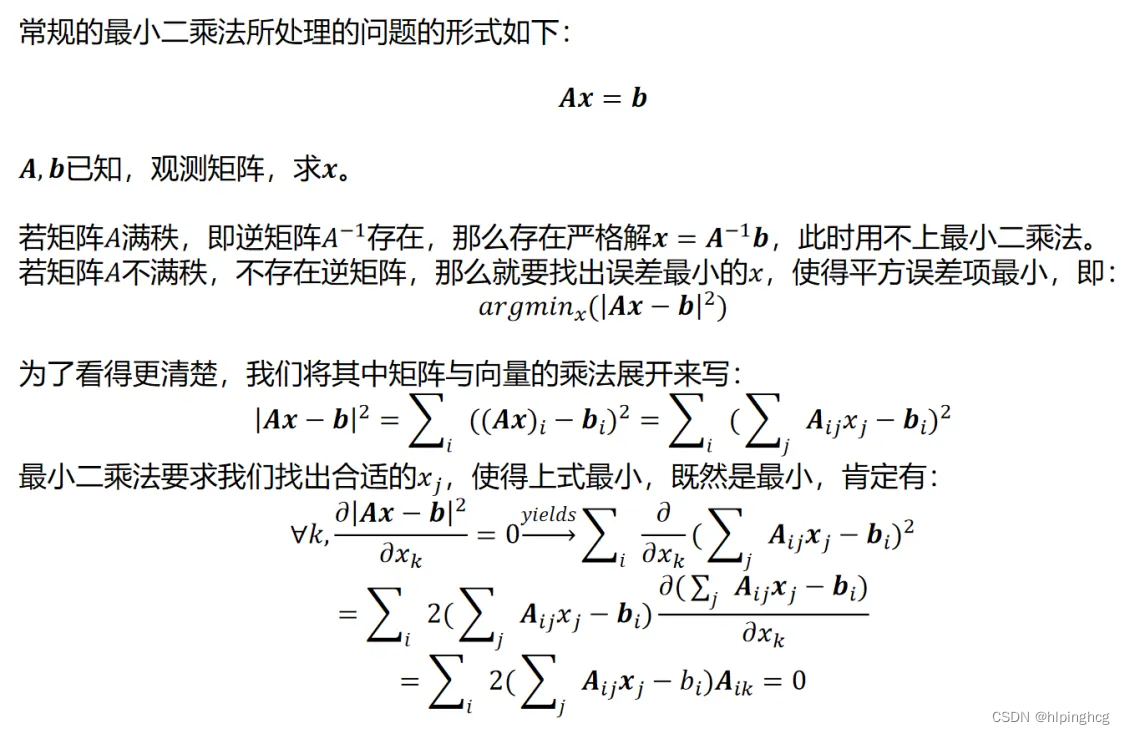

3.1 常规最小二乘法

在这里插入图片描述在这里插入图片描述

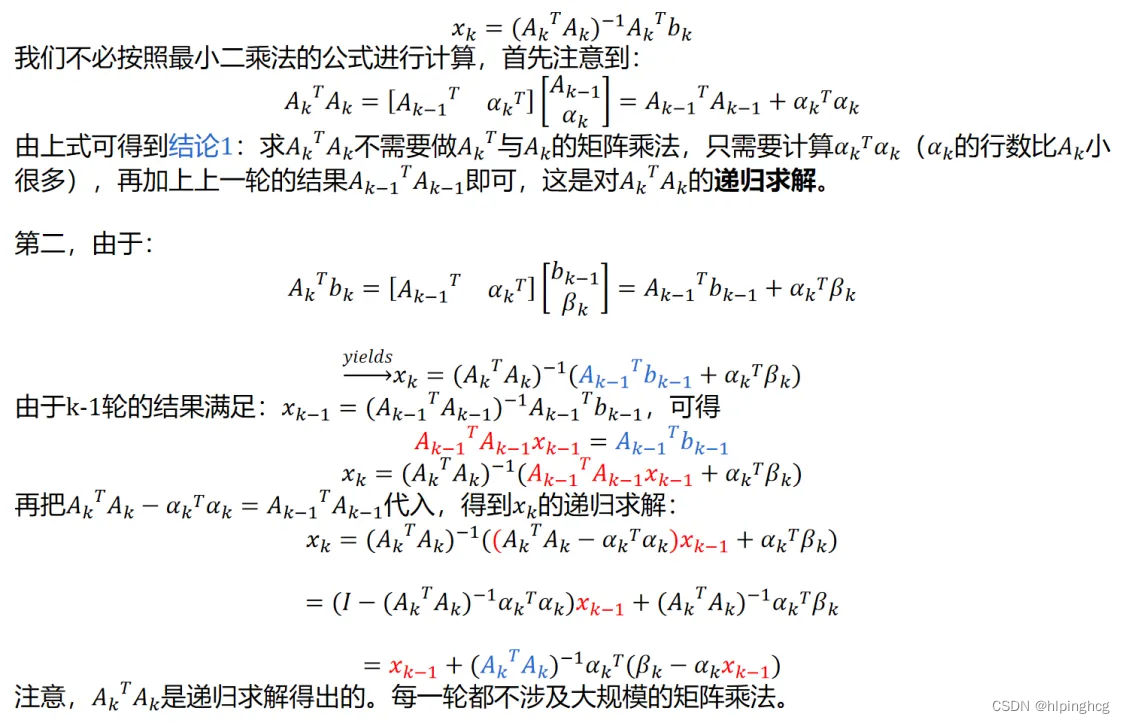

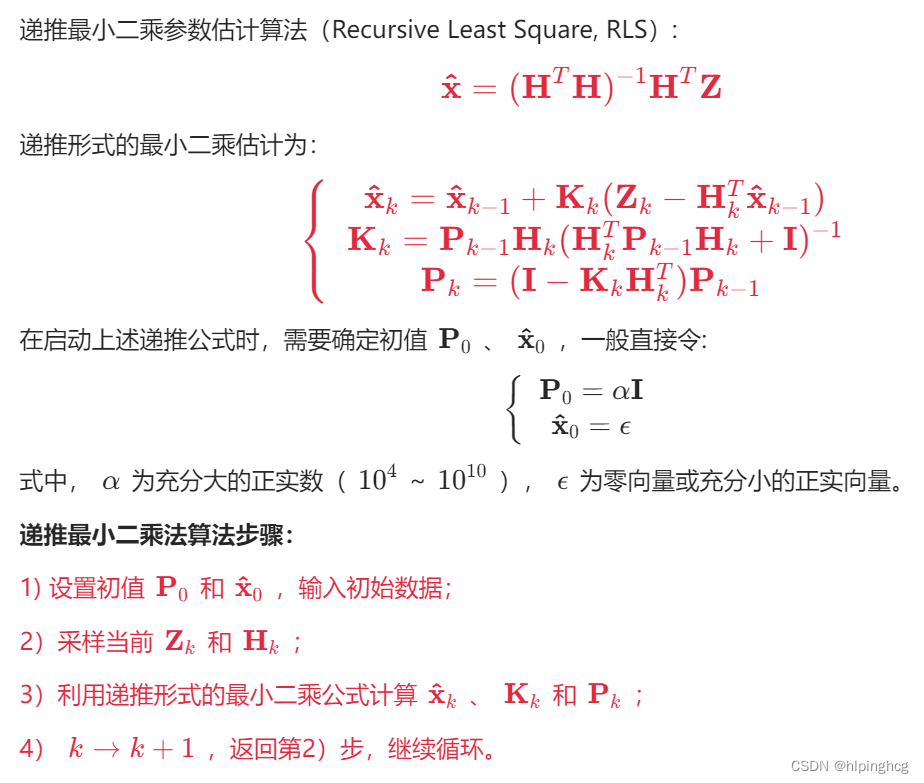

3.2 递推最小二乘法

在这里插入图片描述

在这里插入图片描述

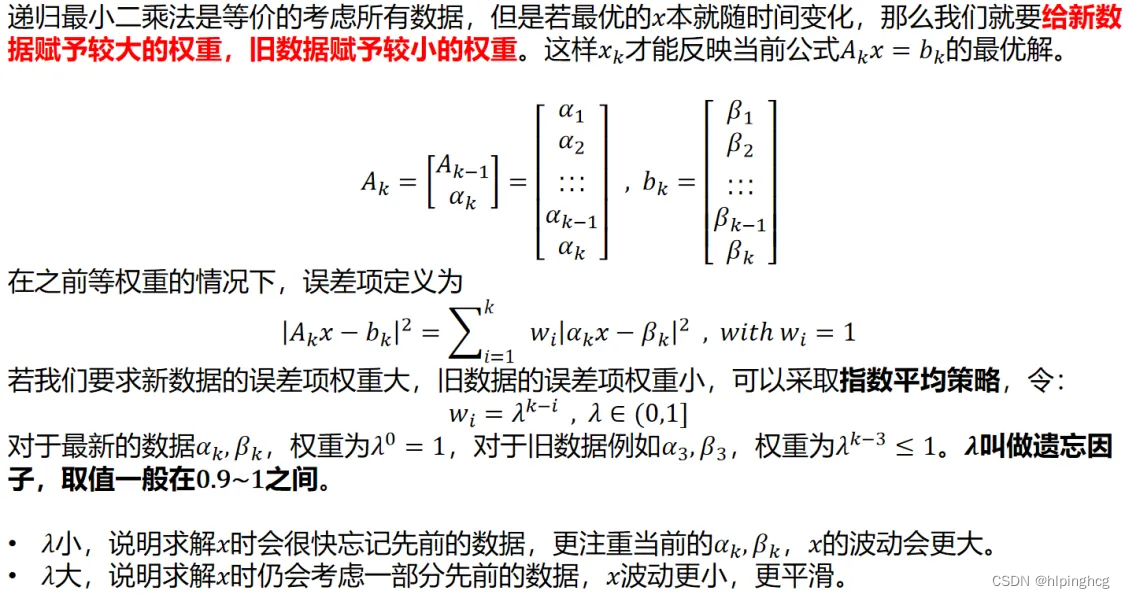

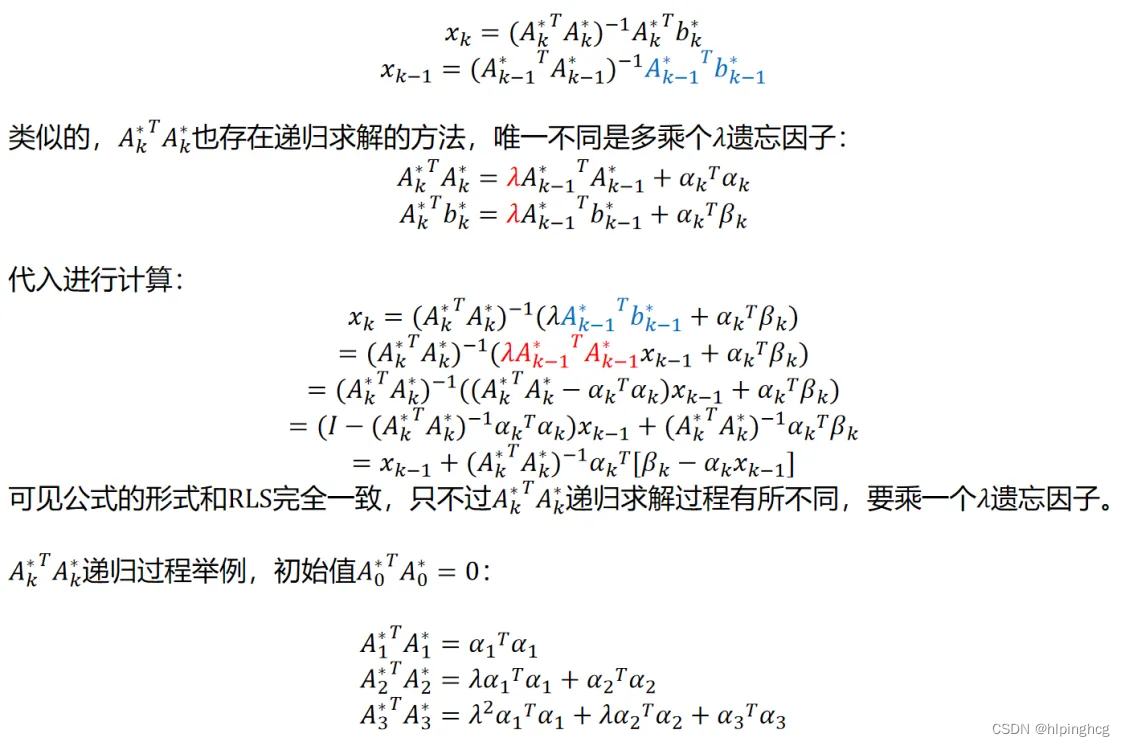

3.3 递推最小二乘法RLS结合遗忘因子

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3.4 总结

在这里插入图片描述

4、电阻和磁链参数辨识方程详细推导

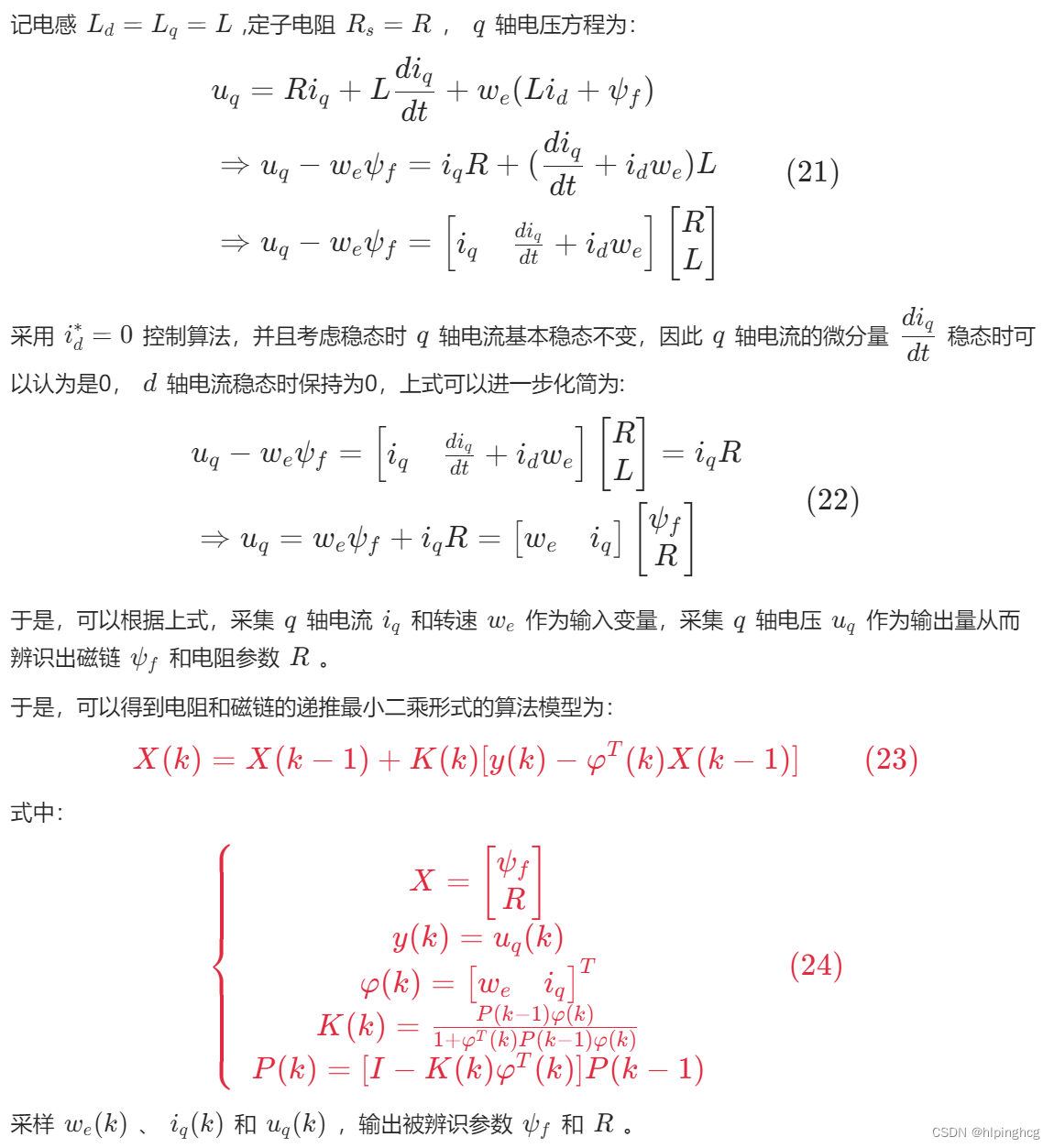

4.1 表贴式电机

注：我的原文做了很多公式推导，这里只给精炼部分的公式，所以公式序号有点乱，之间从式（21）开始。
在这里插入图片描述
在这里插入图片描述

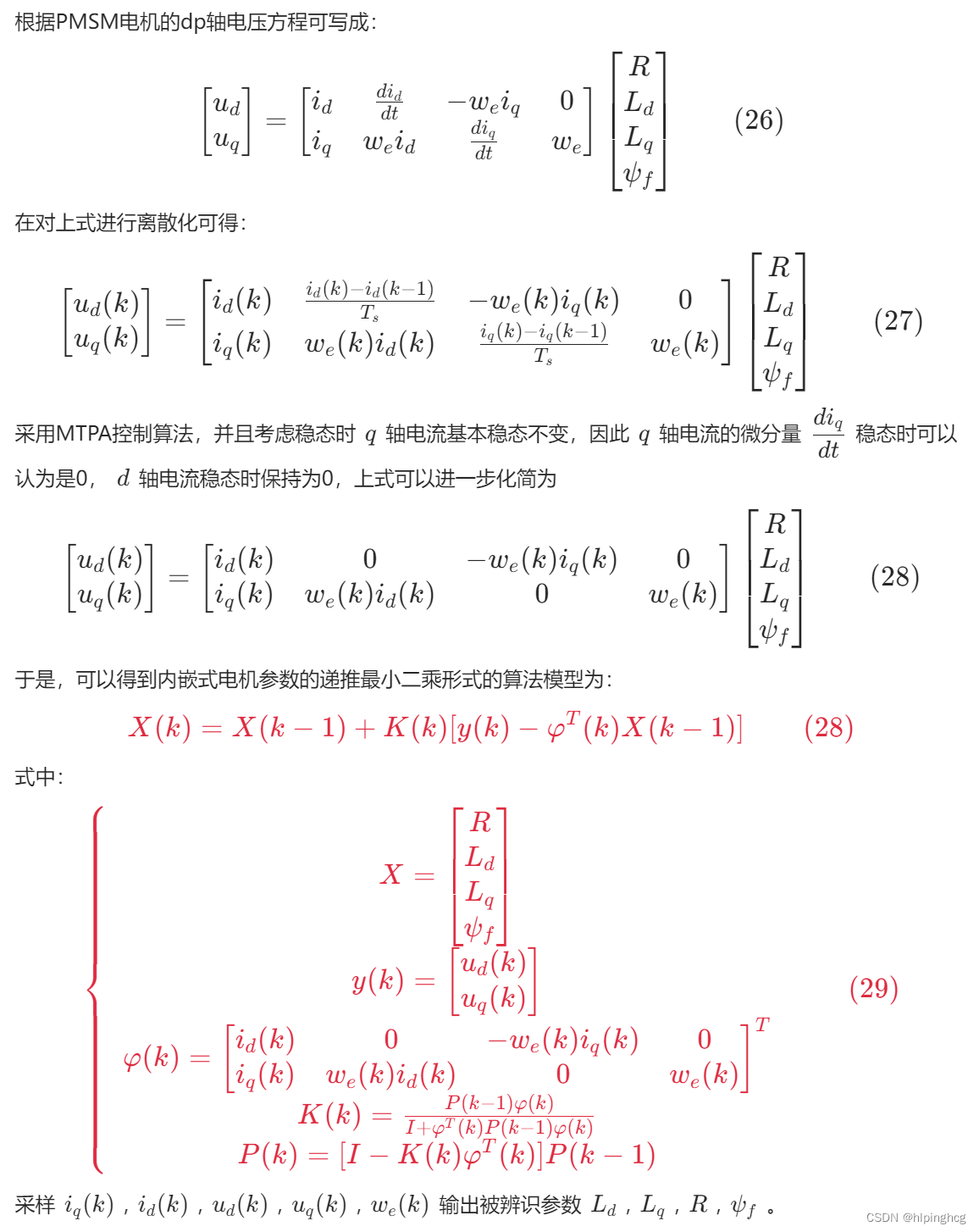

4.2 内嵌式电机

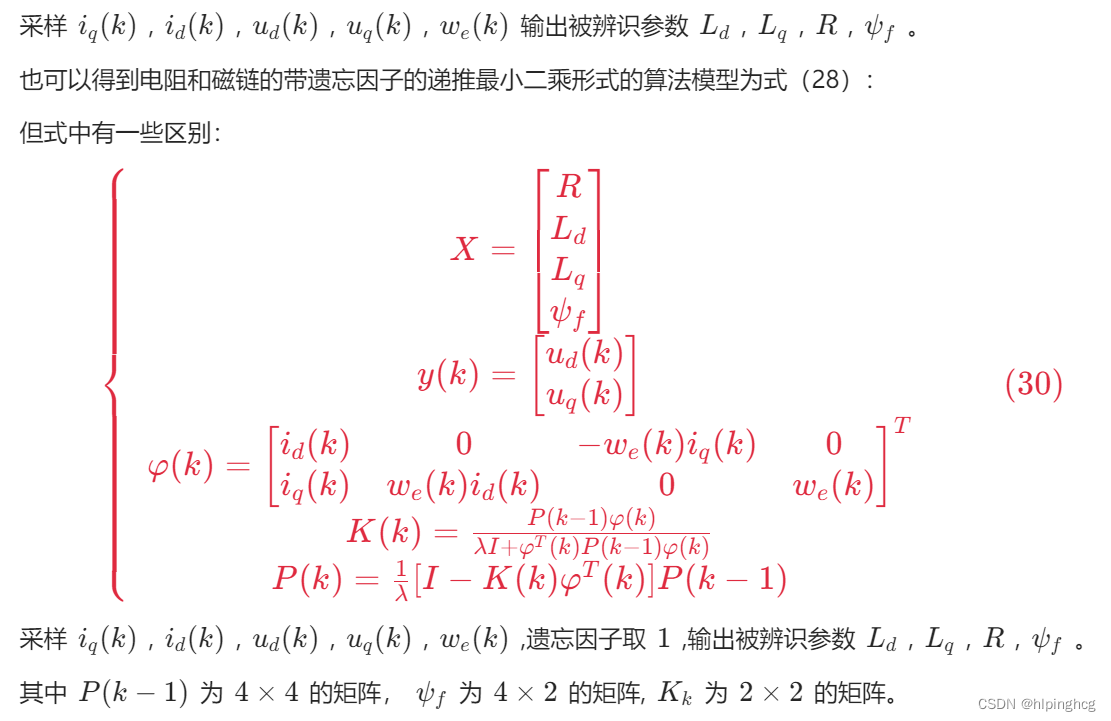

在这里插入图片描述
在这里插入图片描述

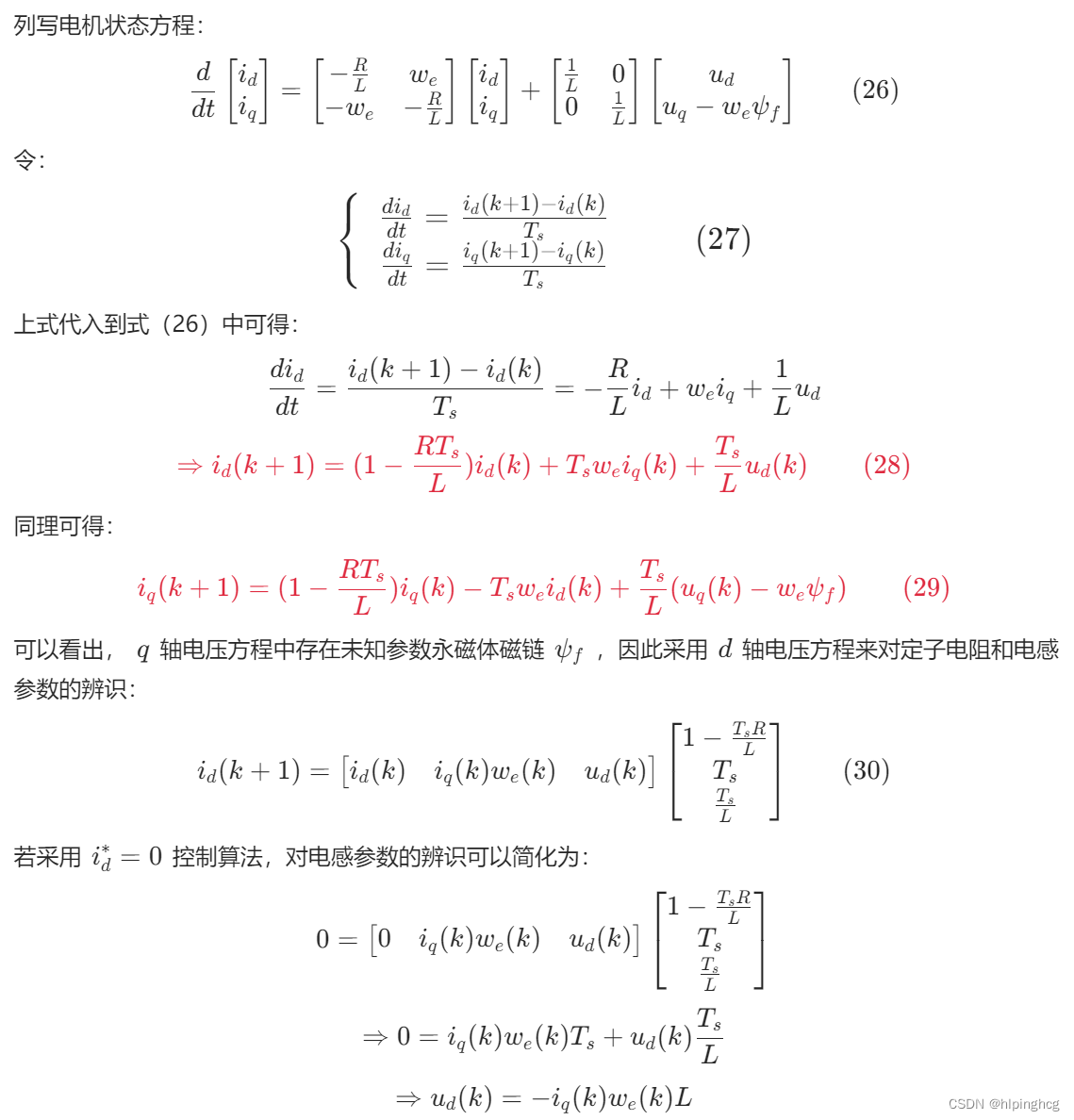

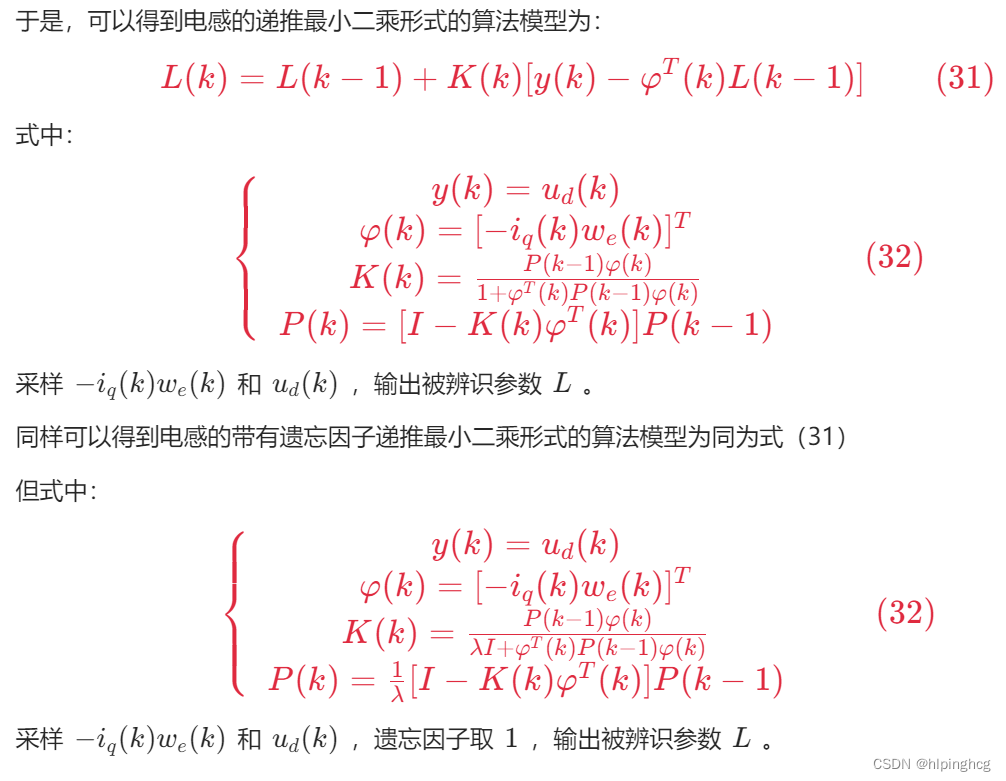

5、电感参数辨识方程详细推导

在这里插入图片描述
在这里插入图片描述

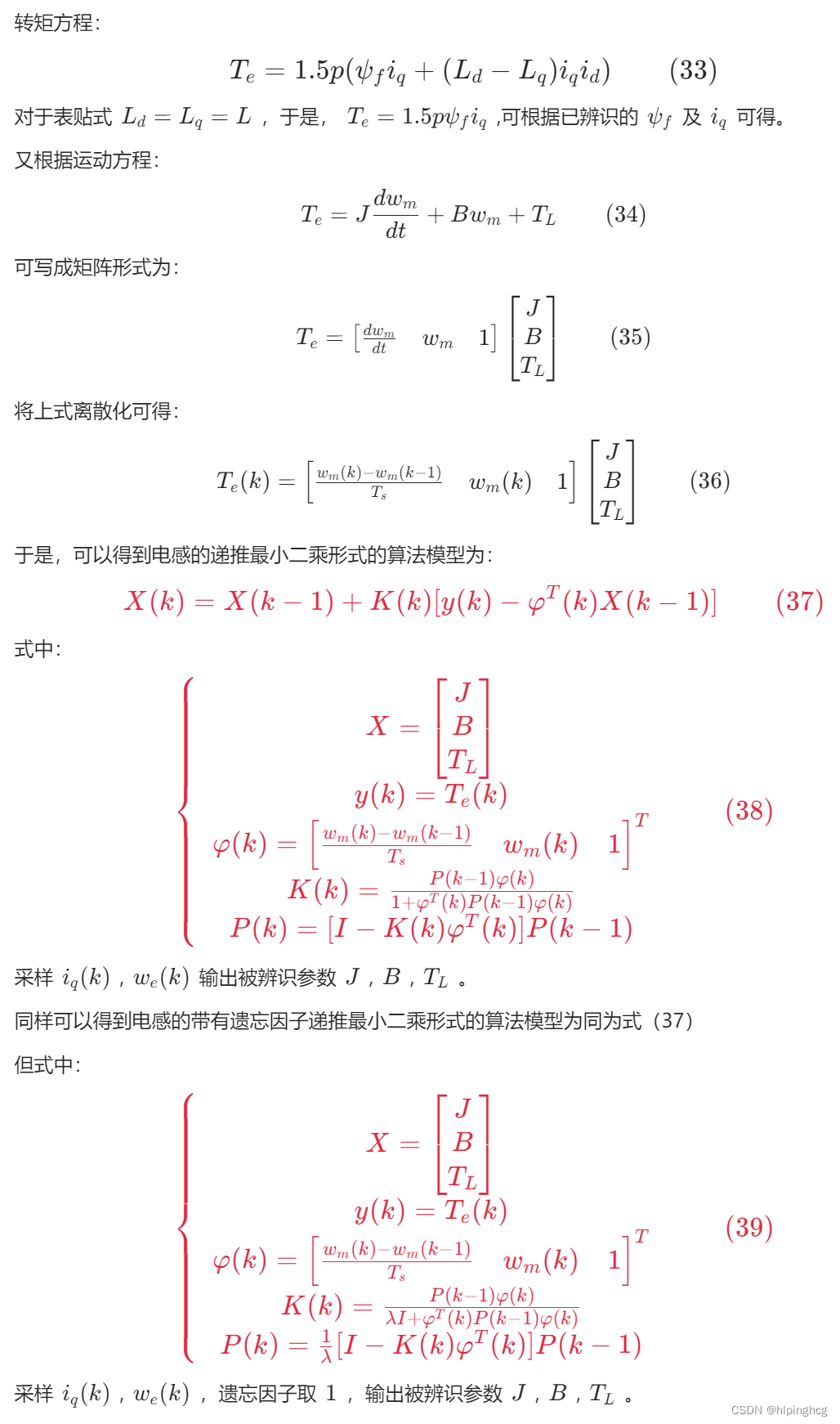

6、转动惯量、阻尼系数及负载转矩辨识

在这里插入图片描述

7、参数辨识仿真

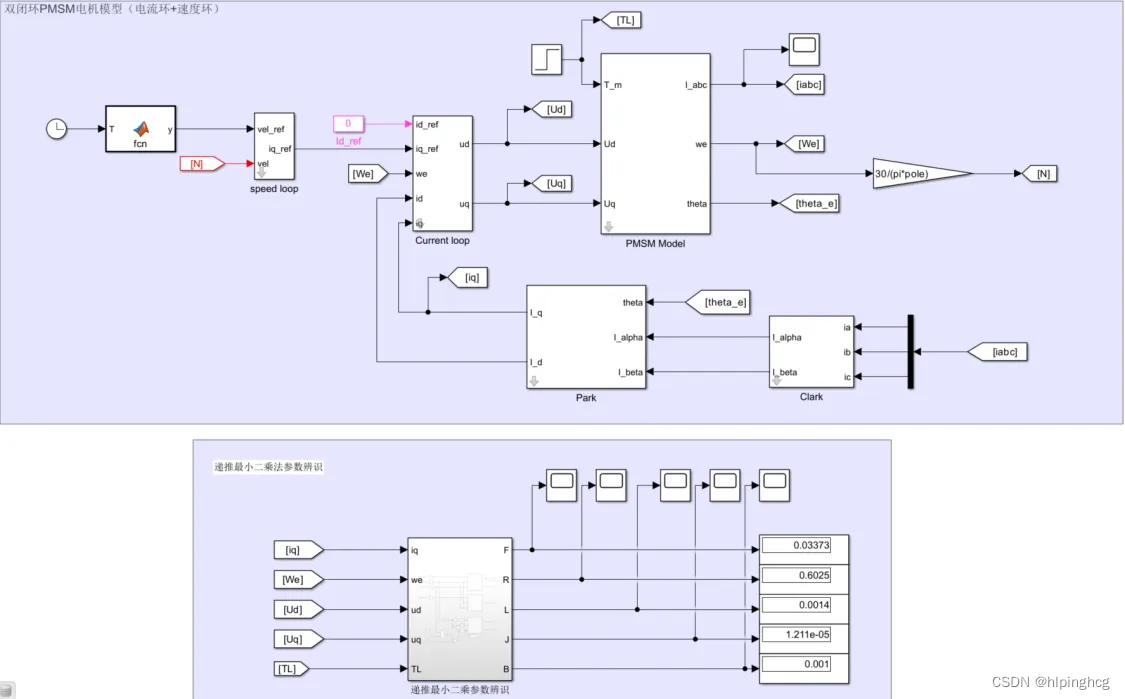

7.1 模型总览

模型下载地址：永磁同步电机递推最小二乘法电机参数辨识Simulink仿真模型
在这里插入图片描述

7.2 电机及系统参数

Rs=0.6;
Ld=1.4e-3;
Lq=1.4e-3;
flux=0.034182;
J=1.1e-5;
B=1e-3;
pole=1;
fx=0.02;
speed_kp=0.028885;
speed_ki=3.8891;
speed_Ba=0.00093819;

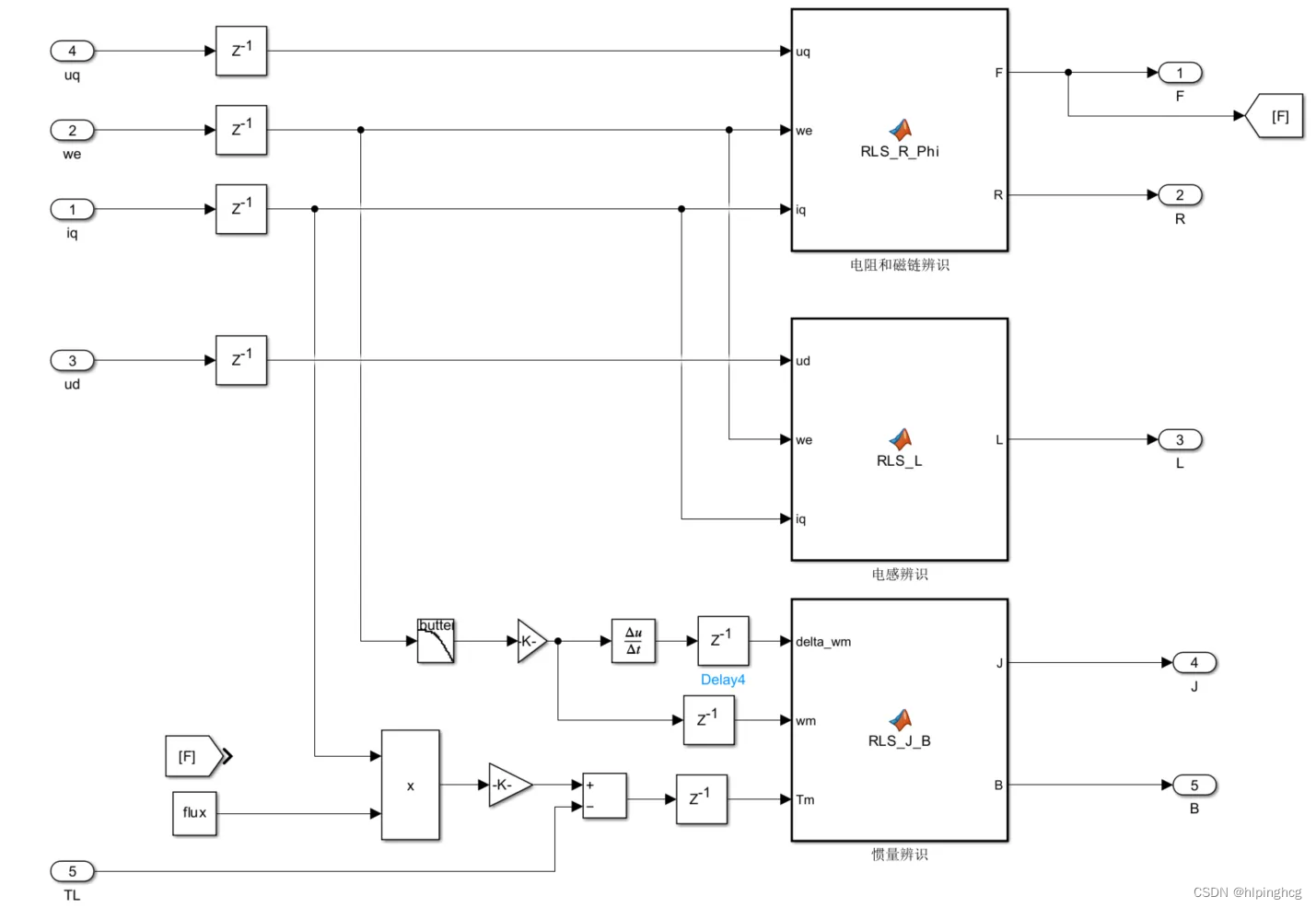

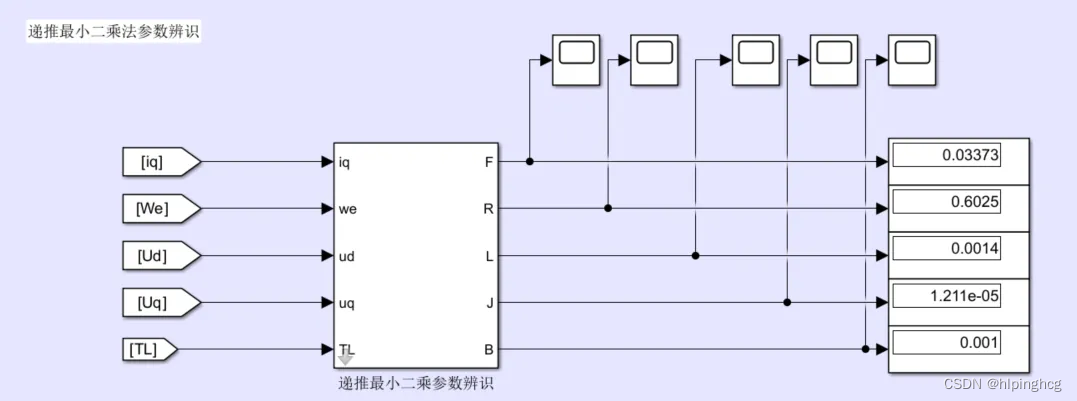

7.3 参数辨识模块

在这里插入图片描述
这里有一点需要说明的是，按照原理没有得到很准备的转动惯量，将理论值输入和负载值加入是可以得出理论值的，这里没想通什么原因，后面解决了在更新。

  • 电阻和磁链辨识
function [F,R] = RLS_R_Phi(uq,we,iq)

%定义永久变量
persistent P_K_1 X_K_1
%判断永久变量是否已访问过,第一次进行参数初始化
if isempty(P_K_1),            P_K_1=1e4*eye(2);  end
if isempty(X_K_1),            X_K_1=[0 0]';  end

%遗忘因子lambda 0.9-1
%lambda小，说明求解时会很快先前的数据，更注重当前的数据，但求解的值波动会更大
%lambda大，说明求解时会依然会考虑一部分先前的数据，求解的波动更小，更平滑
lambda=1;

%定义输入矩阵
phi=[we iq]';

%定义观测矩阵
y=uq;

%计算增益
K=P_K_1*phi/(lambda*eye(1)+phi'*P_K_1*phi);

%计算协方差
P_K=(eye(2)-K*phi')*P_K_1/lambda;

%更新数据
X_K=X_K_1+K*(y-phi'*X_K_1);

%保存当前时刻数据，下次备用
P_K_1=P_K;
X_K_1=X_K;

%提取结果
F=X_K(1);
R=X_K(2);

end
  • 电感辨识
function L = RLS_L(ud,we,iq)

%定义永久变量
persistent P_K_1 X_K_1 P_K X_K
%判断永久变量是否已访问过,第一次进行参数初始化
if isempty(P_K_1),            P_K_1=1e6*eye(1);  end
if isempty(X_K_1),            X_K_1=[0]';  end

%遗忘因子lambda 0.9-1
%lambda小，说明求解时会很快先前的数据，更注重当前的数据，但求解的值波动会更大
%lambda大，说明求解时会依然会考虑一部分先前的数据，求解的波动更小，更平滑
lambda=1;

%定义输入矩阵
phi=[-we*iq]';

%定义观测矩阵
y=ud;

%计算增益
K=P_K_1*phi/(lambda*eye(1)+phi'*P_K_1*phi);

%计算协方差
P_K=(eye(1)-K*phi')*P_K_1/lambda;

%更新数据
X_K=X_K_1+K*(y-phi'*X_K_1);

%保存当前时刻数据，下次备用
P_K_1=P_K;
X_K_1=X_K;

%提取结果
L=X_K(1);

end
  • 转动惯量及阻尼系数辨识
function [J,B] = RLS_J_B(delta_wm,wm,Tm)

%定义永久变量
persistent P_K_1 X_K_1 P_K X_K
%判断永久变量是否已访问过,第一次进行参数初始化
if isempty(P_K_1),            P_K_1=1e4*eye(2);  end
if isempty(X_K_1),            X_K_1=[0.0001 0]';  end

%遗忘因子lambda 0.9-1
%lambda小，说明求解时会很快先前的数据，更注重当前的数据，但求解的值波动会更大
%lambda大，说明求解时会依然会考虑一部分先前的数据，求解的波动更小，更平滑
lambda=0.9;

%定义输入矩阵
phi=[delta_wm wm]';

%定义观测矩阵
y=[Tm]';

%计算增益
K=P_K_1*phi/(lambda*eye(1)+phi'*P_K_1*phi);

%计算协方差
P_K=(eye(2)-K*phi')*P_K_1/lambda;

%更新数据
X_K=X_K_1+K*(y-phi'*X_K_1);

%保存当前时刻数据，下次备用
P_K_1=P_K;
X_K_1=X_K;

%提取结果
J=X_K(1);
B=X_K(2);

end

这里将负载转矩作为已知输入，另外为了验证脚本正确性，使用真实值磁链计算了输出转矩Te，从而得到相对稳定的转动惯量和阻尼系数，若使用观测的磁链误差相对很大，因此对系统的稳定性要求较高，在实际情况下还需要考虑死区补充的问题。

7.4 仿真结果

在这里插入图片描述

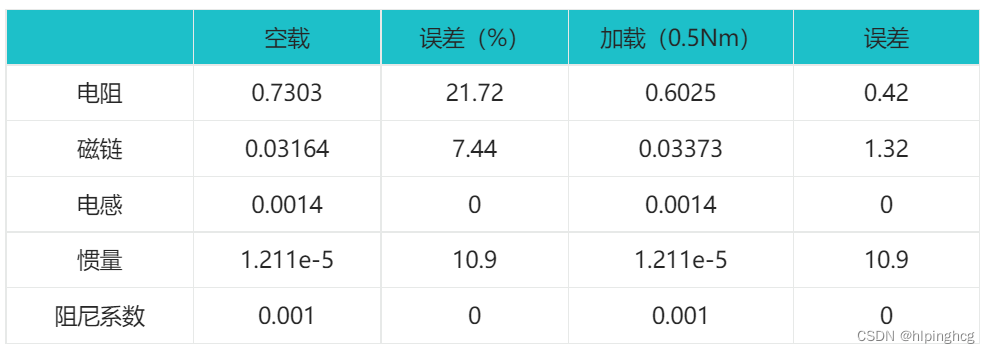

辨识结果：
在这里插入图片描述

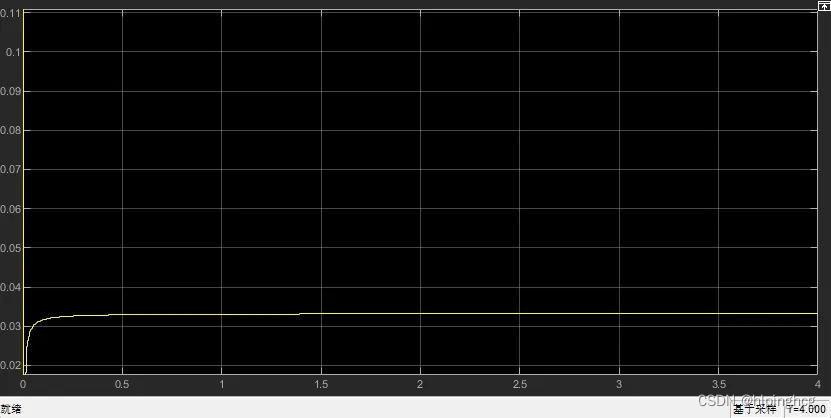

磁链辨识波形（空载）

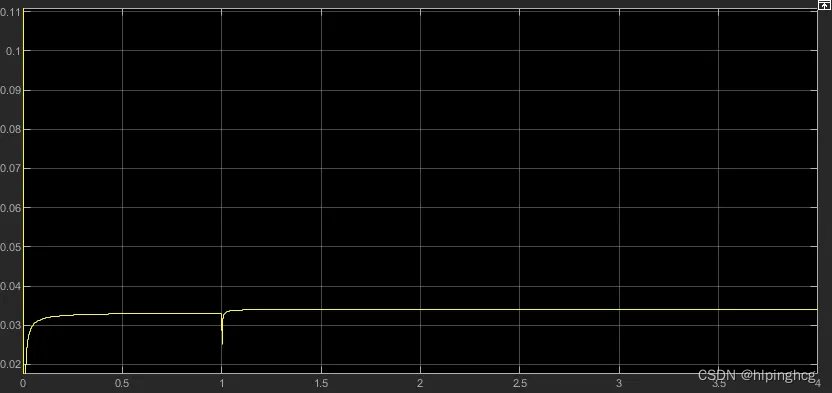

在这里插入图片描述磁链辨识波形（加载）

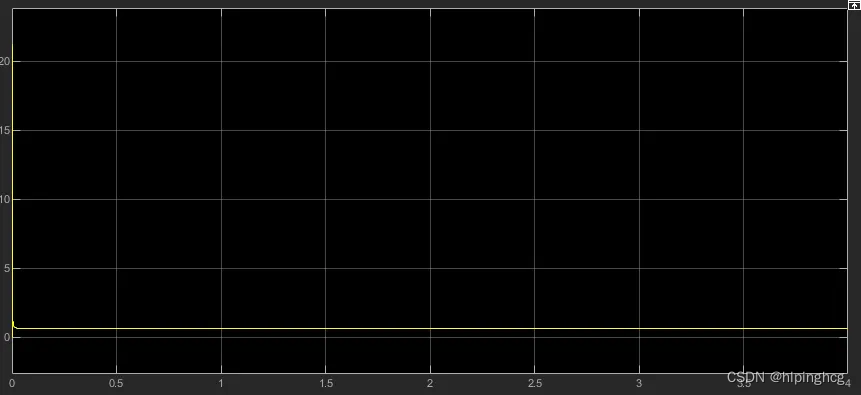

在这里插入图片描述电阻辨识波形（空载）
在这里插入图片描述
电阻辨识波形（加载）
在这里插入图片描述
仿真结果显示在加载的情况，参数辨识基本正确，从而一定程度上验证了算法的正确性。

参考

【1】电机仿真系列-基于最小二乘法的永磁同步电机参数辨识：
https://blog.csdn.net/c85759351/article/details/120966164?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522170964619216800213054610%2522%252C%2522scm%2522%253A%252220140713.130102334…%2522%257D&request_id=170964619216800213054610&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2alltop_positive~default-1-120966164-null-null.142v99pc_search_result_base5&utm_term=%E6%B0%B8%E7%A3%81%E5%90%8C%E6%AD%A5%E7%94%B5%E6%9C%BA%E5%8F%82%E6%95%B0%E8%BE%A8%E8%AF%86&spm=1018.2226.3001.4187
【2】带你深入掌握最经典的最小二乘法：https://www.bilibili.com/video/BV1cv411M7wd/?spm_id_from=333.999.0.0&vd_source=8af6a0e6ffe9eaf216d5b3c382a1ee56
【3】线性回归之最小二乘法公式推导和原理介绍：https://blog.csdn.net/weixin_42364196/article/details/102964407
【4】卡尔曼滤波（1）–递归最小二乘（RLS）推导过程：
https://zhuanlan.zhihu.com/p/59532437
【5】递推最小二乘法推导（RLS）——全网最简单易懂的推导过程：
https://zhuanlan.zhihu.com/p/111758532
【6】递推最小二乘法(Recursive least square, RLS)详细推导：https://blog.csdn.net/qq_39645262/article/details/125691638
【7】递归最小二乘法与参数辨识：
https://www.bilibili.com/video/BV1Xs4y1Q74U/?spm_id_from=333.1007.top_right_bar_window_default_collection.content.click&vd_source=5f570a9f261c43941608688d2d31a4c5
【8】参数辨识最小二乘法——永磁同步电机矢量控制课题拓展：
https://blog.csdn.net/sy243772901/article/details/109342696
【9】基于递推遗忘最小二乘的永磁同步电机参数辨识：
https://blog.csdn.net/haloudama/article/details/133259025
【10】带遗忘因子的递推最小二乘法推导（C++实现）
https://blog.csdn.net/qq_34288751/article/details/130276796
【11】交流永磁同步电机的惯量辨识：
https://blog.csdn.net/jiushigedidi/article/details/127840992
【12】李文涛. 基于高频方波注入永磁同步电机无位置传感器控制技术研究[D].中国矿业大学,2021.DOI:10.27623/d.cnki.gzkyu.2020.000444.
